Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

В этой модели нет присущих многим дешевым граверам вибрации и нагрева подшипников, а ещё она не боится кратковременных перегрузок

После обилия материнских плат, видеокарт и накопителей описывать электроинструмент приятно. Этакая игра на контрастах, смена обстановки и в некотором образе рода деятельности. Так что без лирических вступлений — к делу: модель HMD135A от компании HIPER на обзоре.

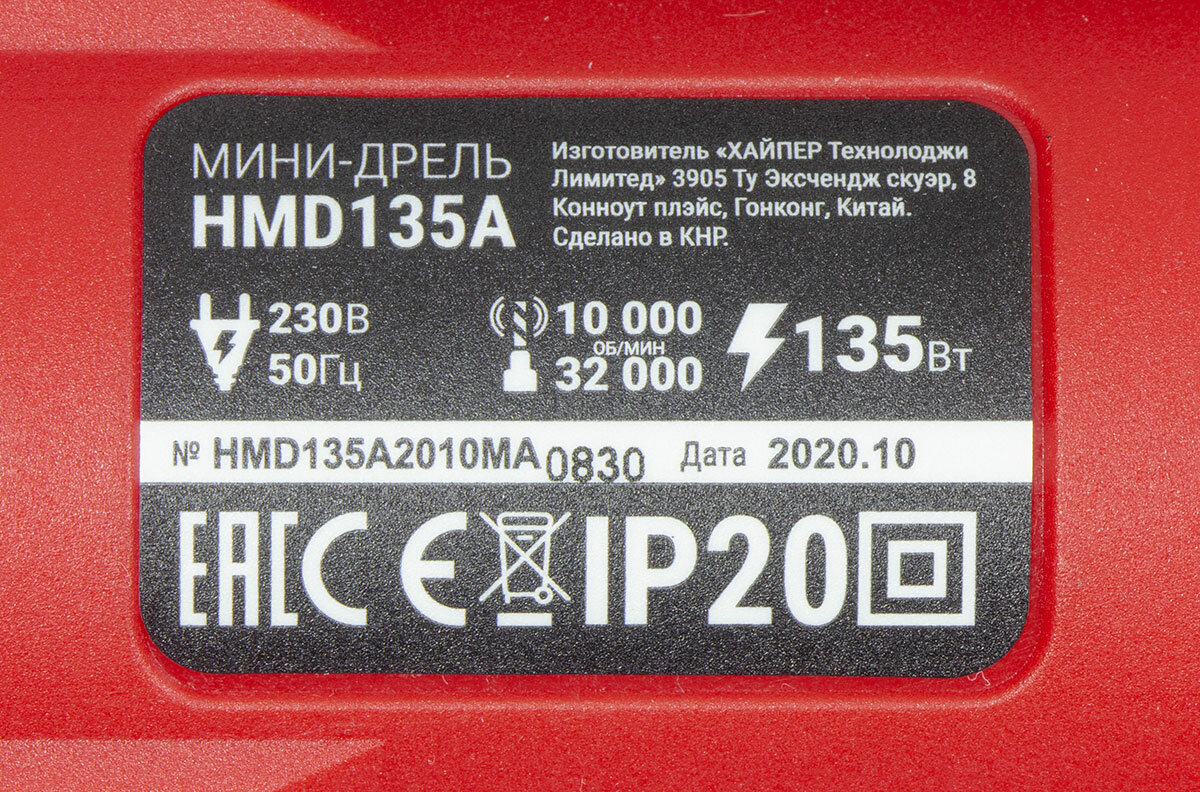

Технические характеристики

  • Напряжение питания: 220…230 В, 50 Гц;
  • Потребляемая мощность: 135 Вт;
  • Диаметр хвостовика для цанги: 3,2 мм;
  • Скорость вращения шпинделя: от 10 до 32 тыс. оборотов в минуту;
  • Класс пылевлагозащиты: IP20;
  • Вес: 1,8 кг.

Цена устройств на момент публикации обзора составляет 2700 рублей.

Комплектация, внешний вид

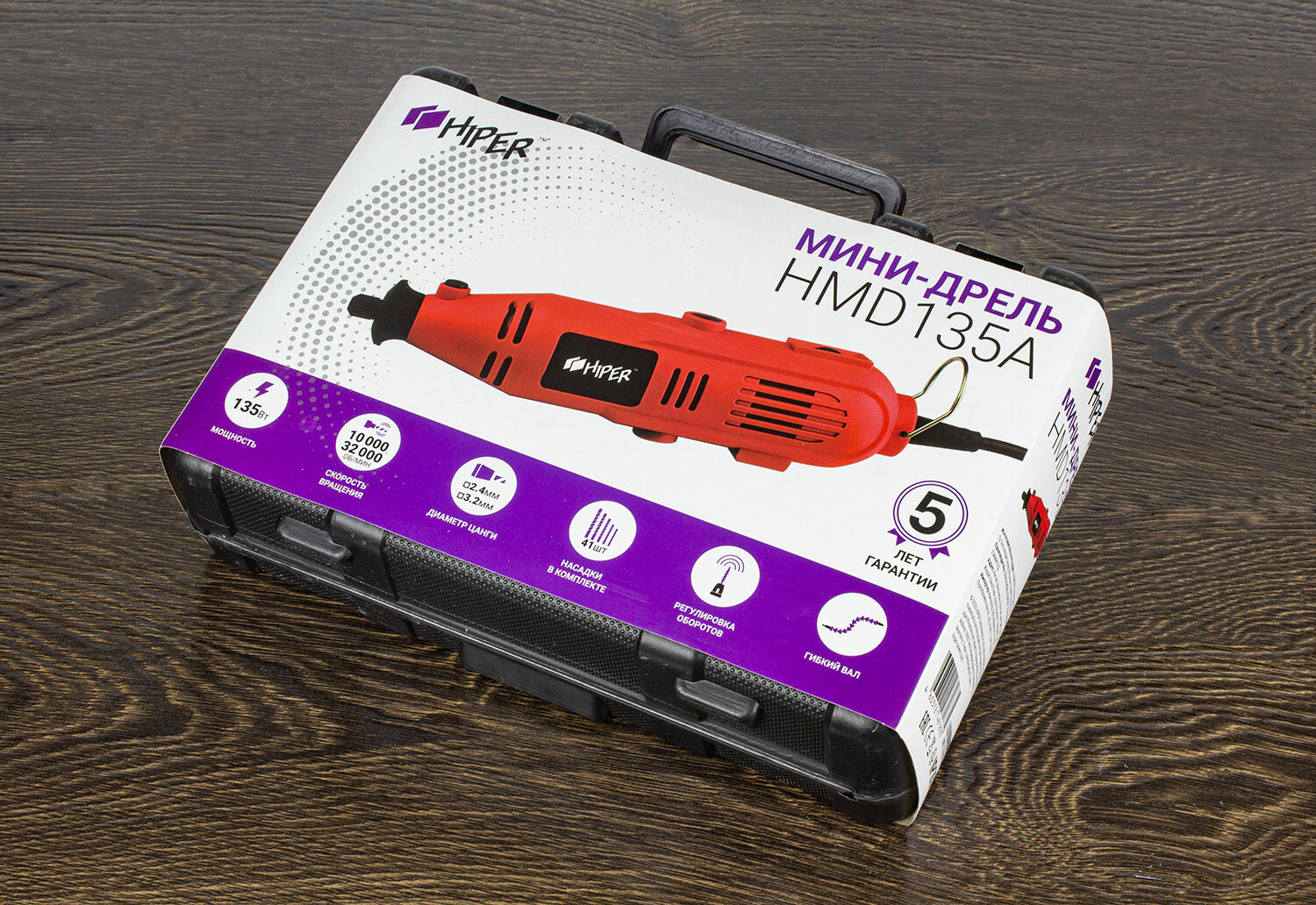

Упакован гравер в пластиковый кейс, который снаружи «обернут» этикеткой из тонкого картона. Правильное решение: после первого вскрытия картонка полетит в мусорку и более не будет мешаться, а на витрине с цветастой картонной этикеткой под полиэтиленом оно выглядит всяко наряднее, чем простой черный чемодан.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

И тут же отмечу досадную ошибку в названии: это не мини-дрель. Это гравер. Гравер, или, как часто их называют, «дремель» (по аналогии к «ксероксами», которые уже давно не только Xerox производит), отличаются от любой дрели двумя параметрами: количеством оборотов шпинделя в минуту и моментов на выходном валу. И если гравер использовать как дрель (для сверления отверстий в разных материалах), да ещё с теми же сверлами и техникой сверления, то он очень быстро выйдет из строя. А в то время, пока он будет ломаться, процесс сверления отверстий приведет к поломке или порче как сверл, так и заготовки — потому что у любой дрели за счет понижающей зубчатой передачи максимальная скорость вращения измеряется единицами тысяч оборотов (кое-где и менее тысячи), а момент такой, что при закусывании сверла она легко может вырваться даже из крепких рук.

У гравера все наоборот: бешеные десятки тысяч оборотов и склонность к резкому их сбрасыванию вплоть до полной остановки, если зажатый в цанге инструмент встречает сколько-нибудь существенное препятствие при совершении вращательных движений. И напоследок: сверлить сверлами, рассчитанными на 500-2500 оборотов, на 25 000 оборотах в минуту… Такая себе затея. Конечно, умелые мастера при соблюдении определенных условий получат желаемый результат, но это следствие многолетней практики, проб и ошибок, которая у 95% покупающих HMD135A отсутствует.

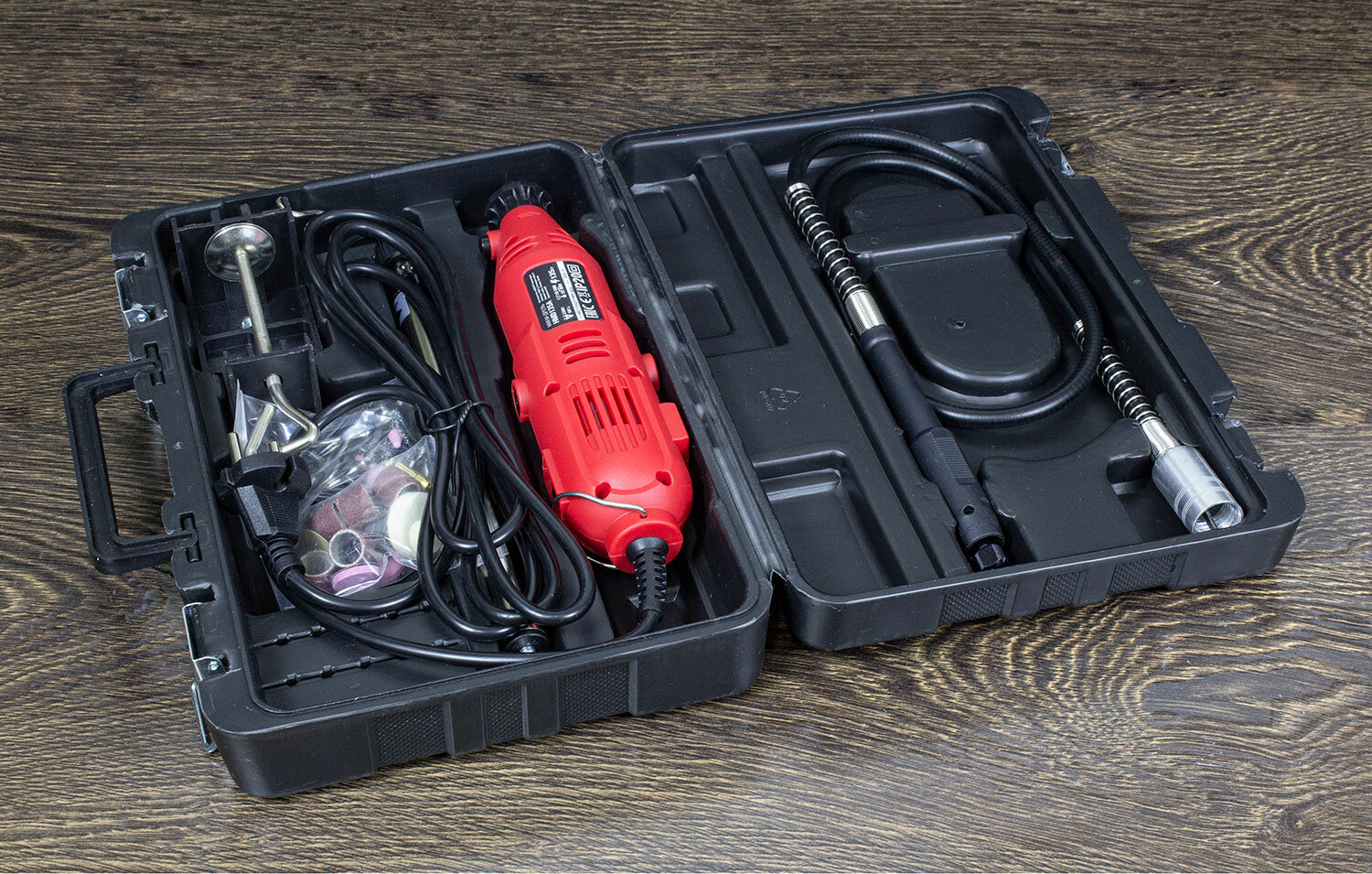

С важным техническим отступлением закончено, можно приступать к описанию содержимого чемодана. В него, помимо самого гравера, положили «стартовый набор» для применения инструмента по делу.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

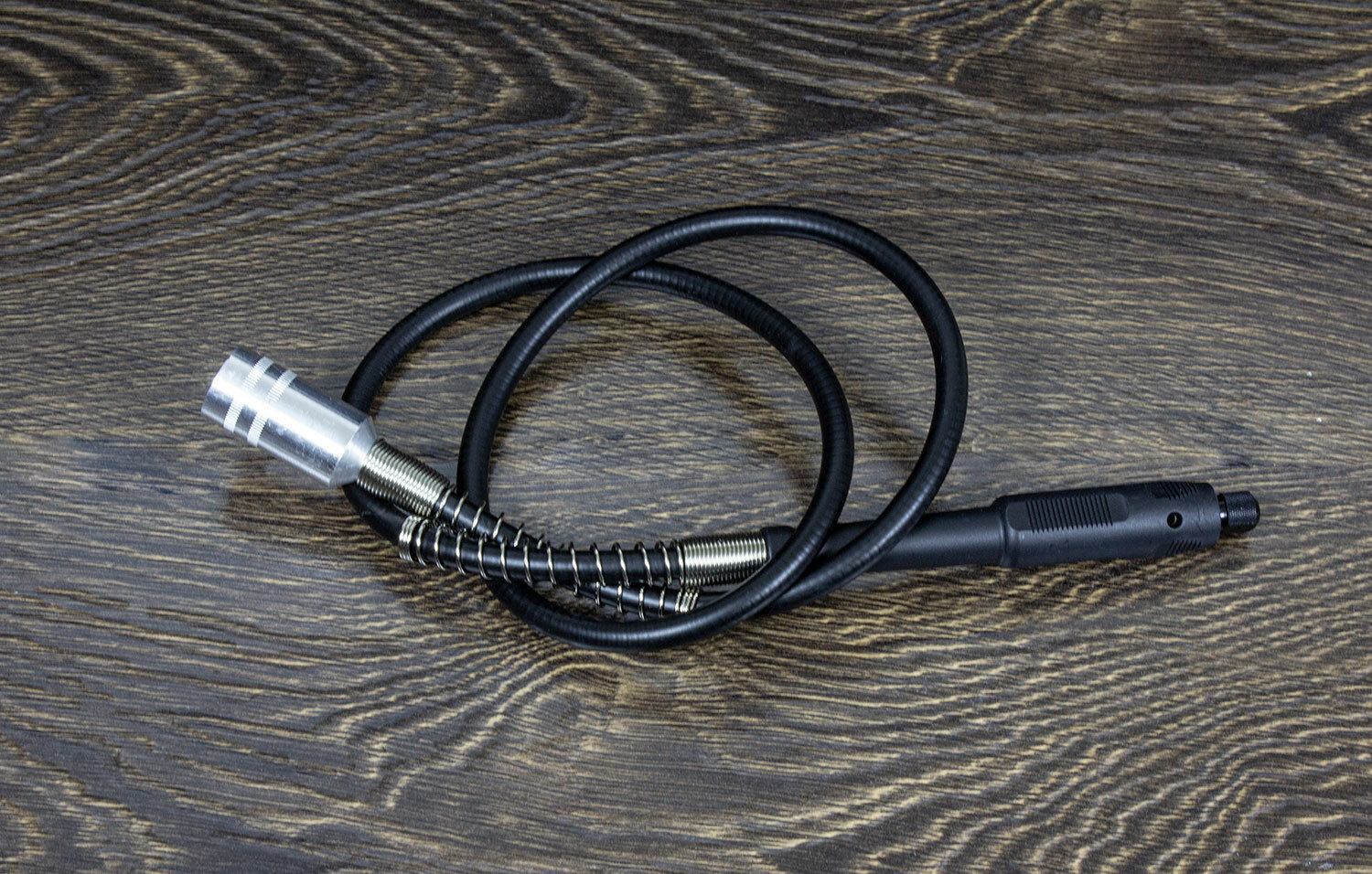

В него входят: гибкий вал…

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

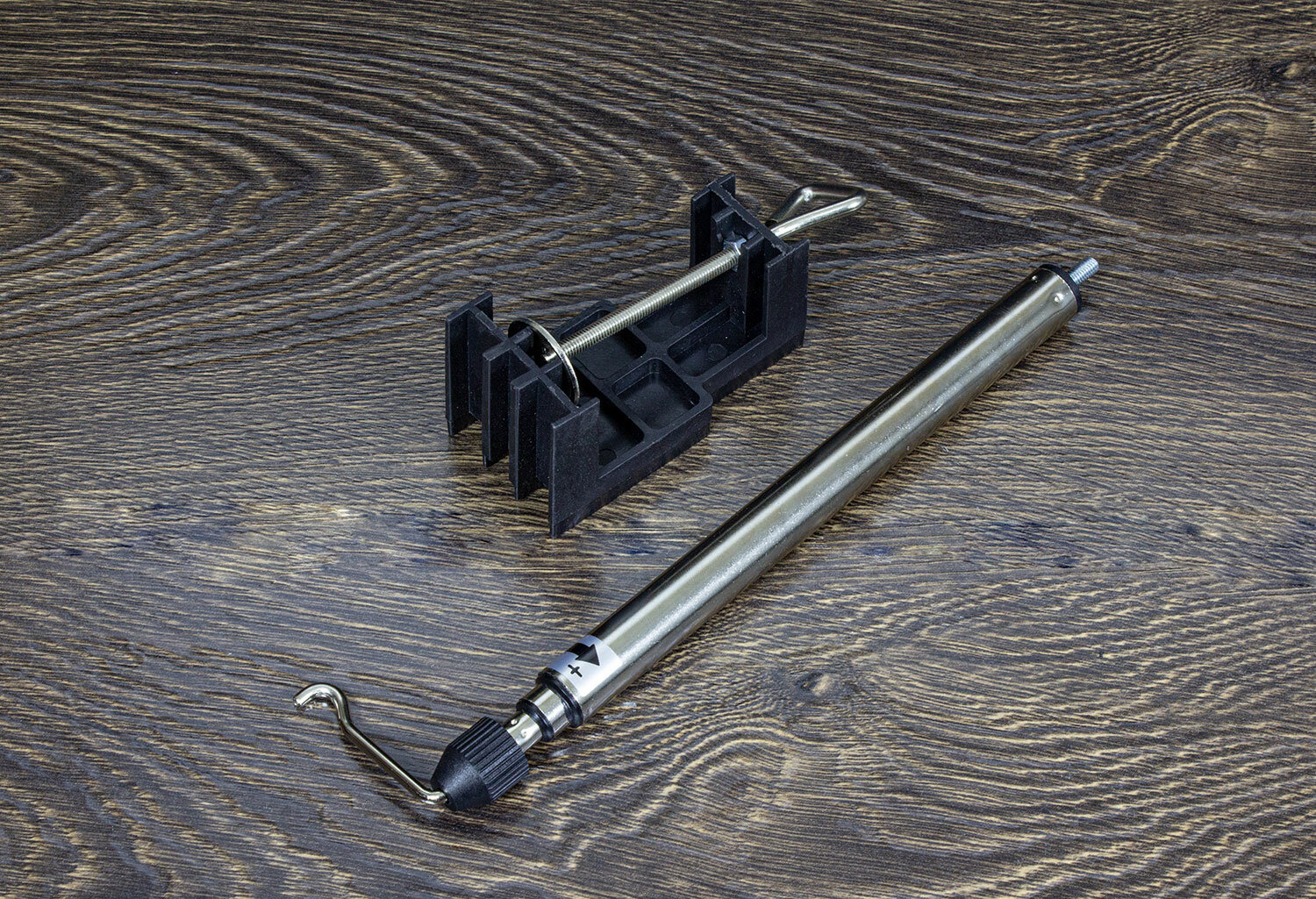

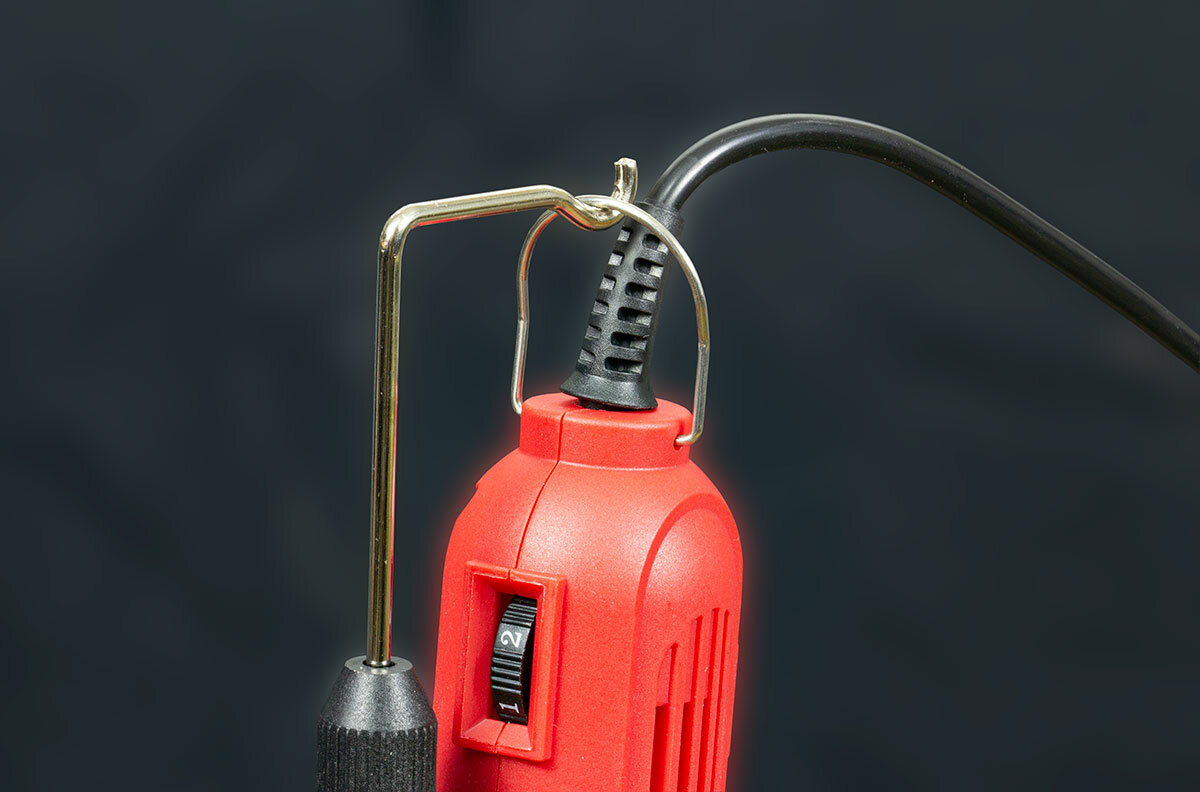

…Держатель телескопический для гравера, когда используется гибкий вал. Держатель крепится на горизонтальную поверхность.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников
Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

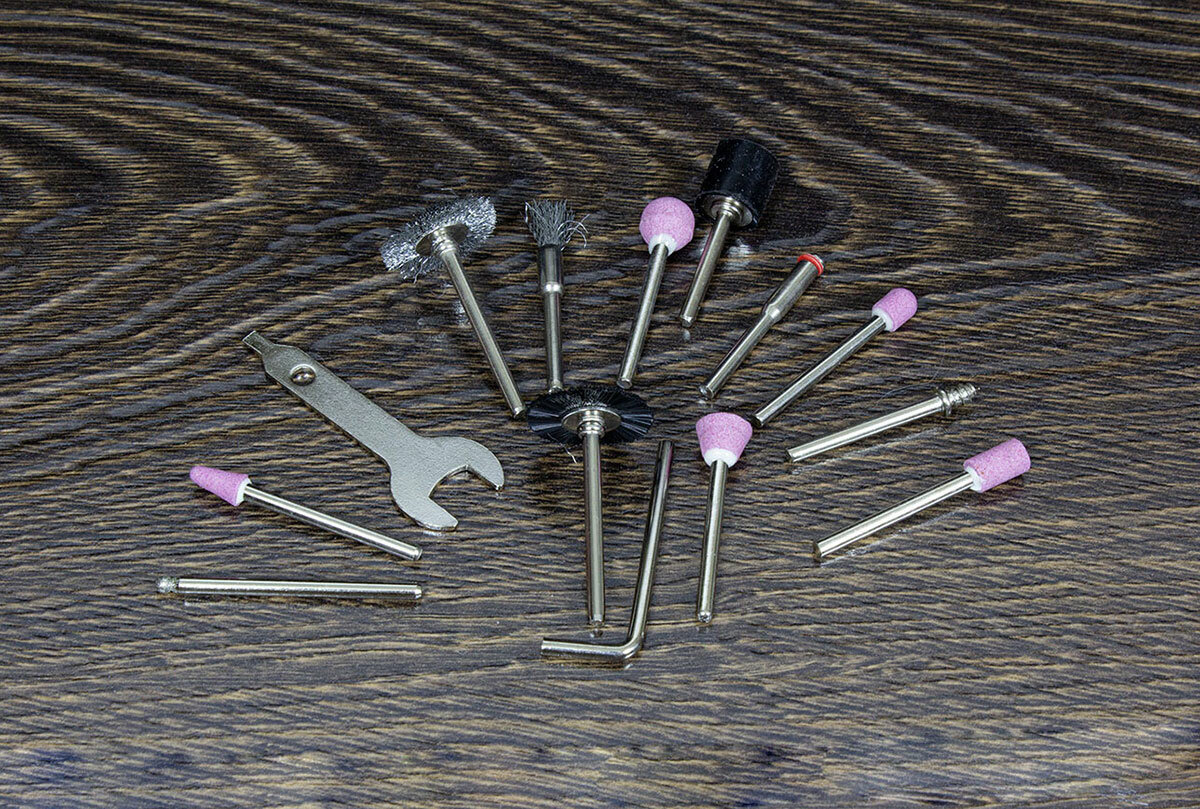

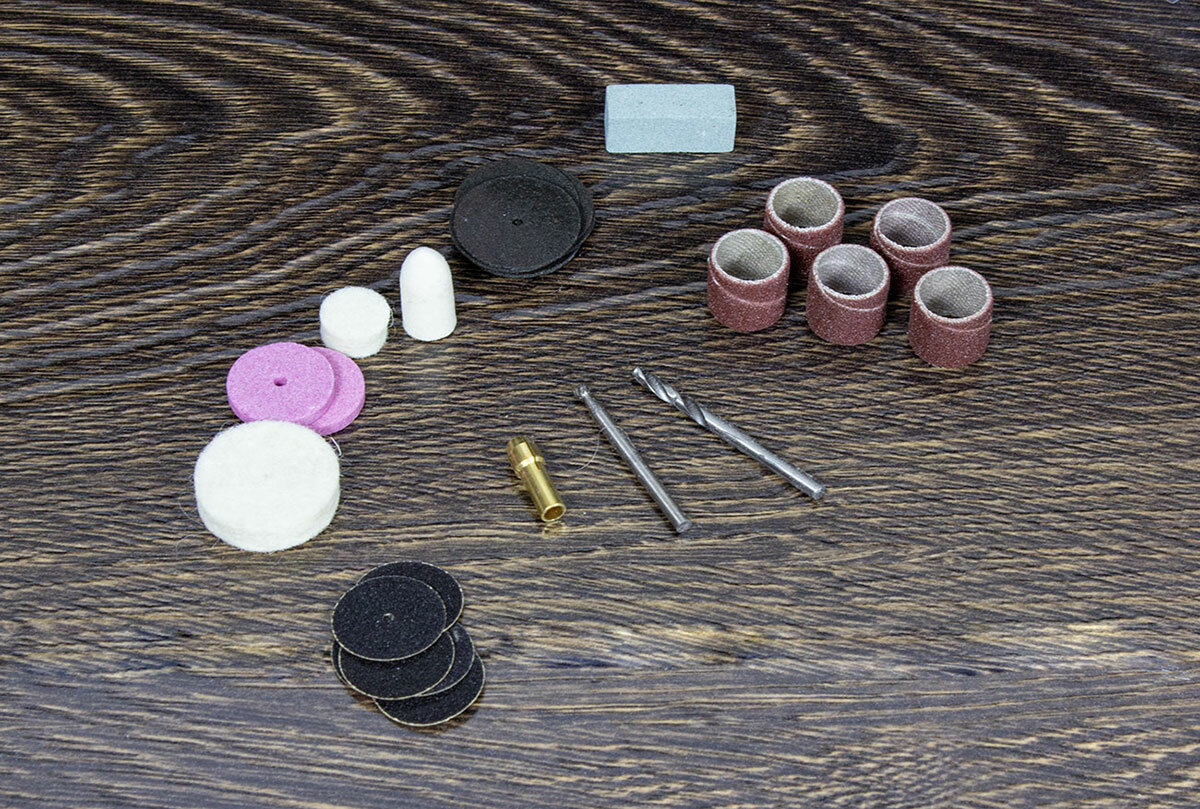

Небольшой набор инструментов для работы: пять насадок с абразивными камнями разной формы, три металлические щетки разного диаметра, резиновый «бочонок» для абразивных кругов, стержень с резьбой для крепления полировальных кругов (войлочных и матерчатых), пара круглых шарошек, стержень для крепления отрезных кругов, цанга под более мелкие хвостовики, сверло 3 мм. Также есть сами расходники в небольшом количестве. Из бумаг — инструкция краткая, гарантийный талон.

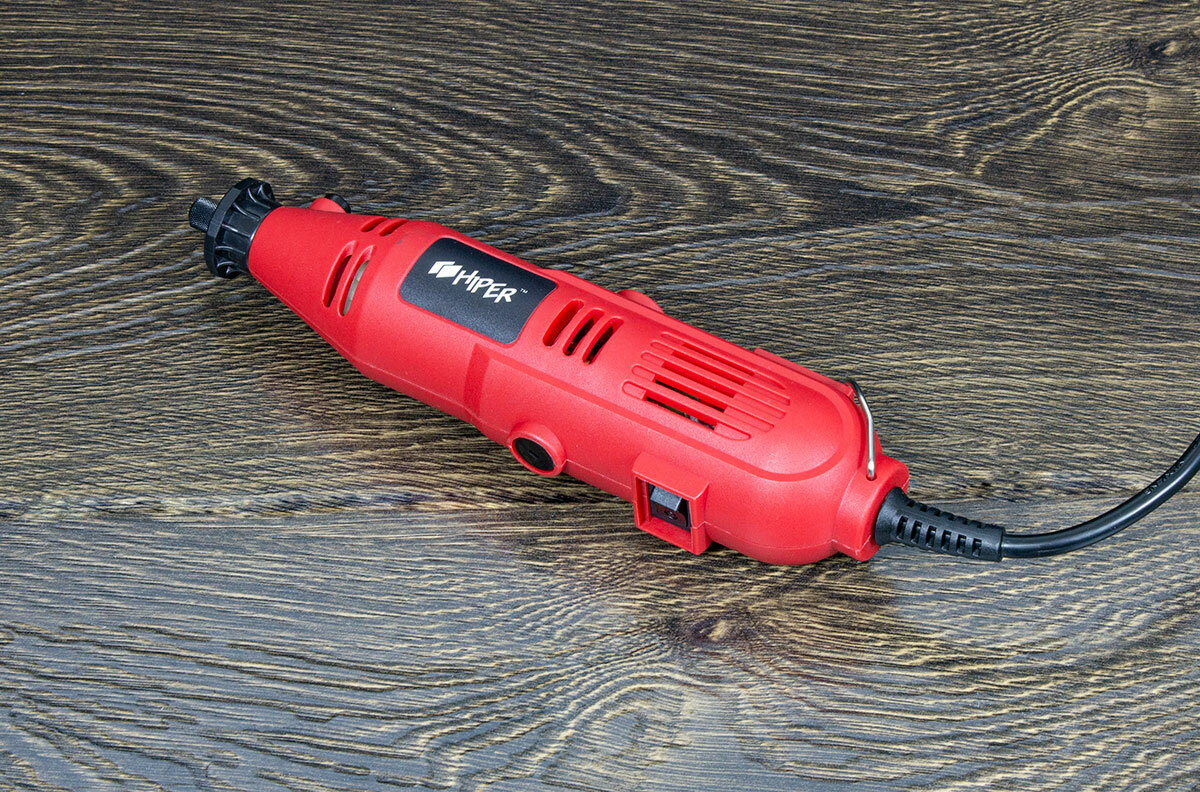

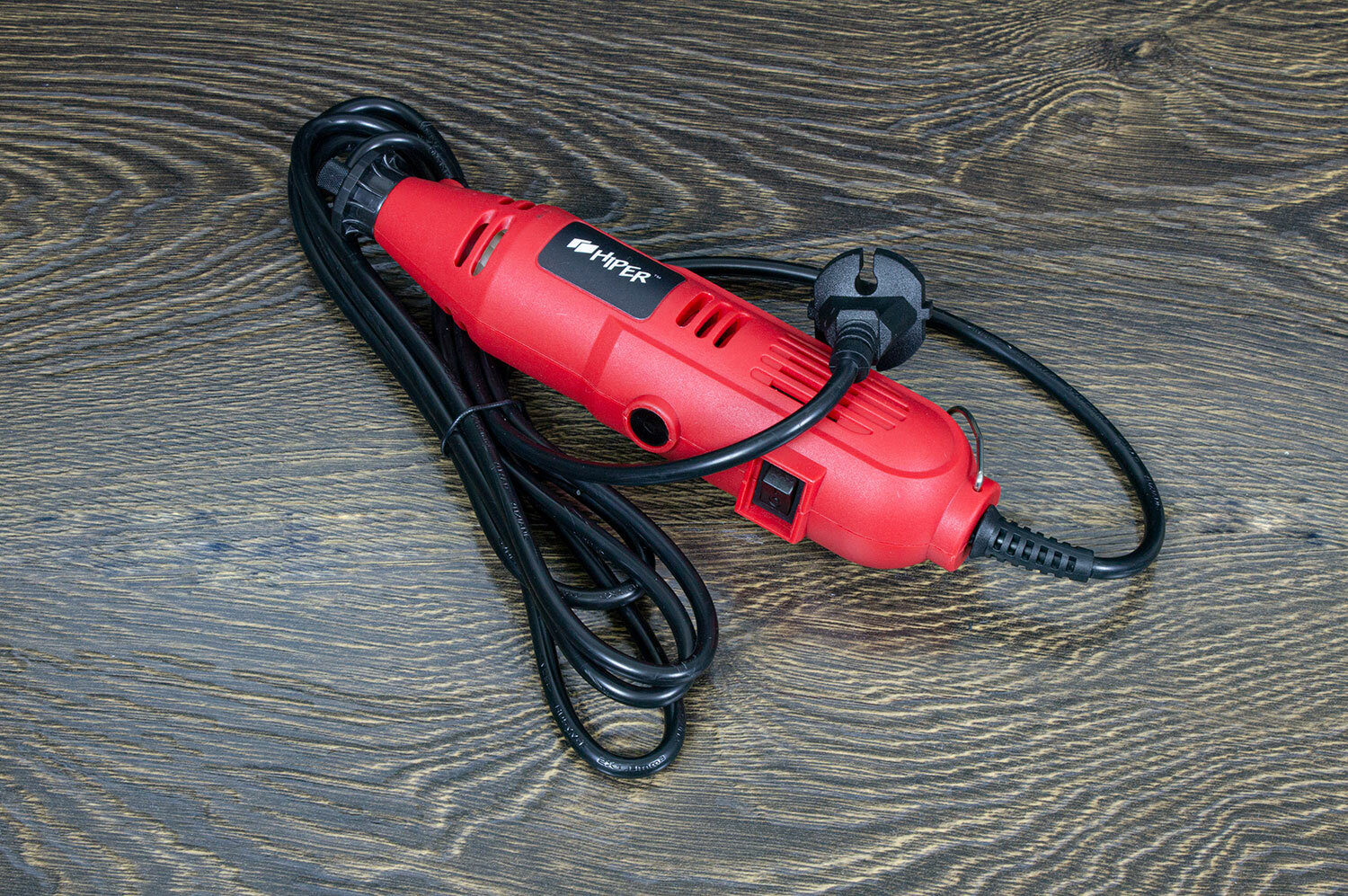

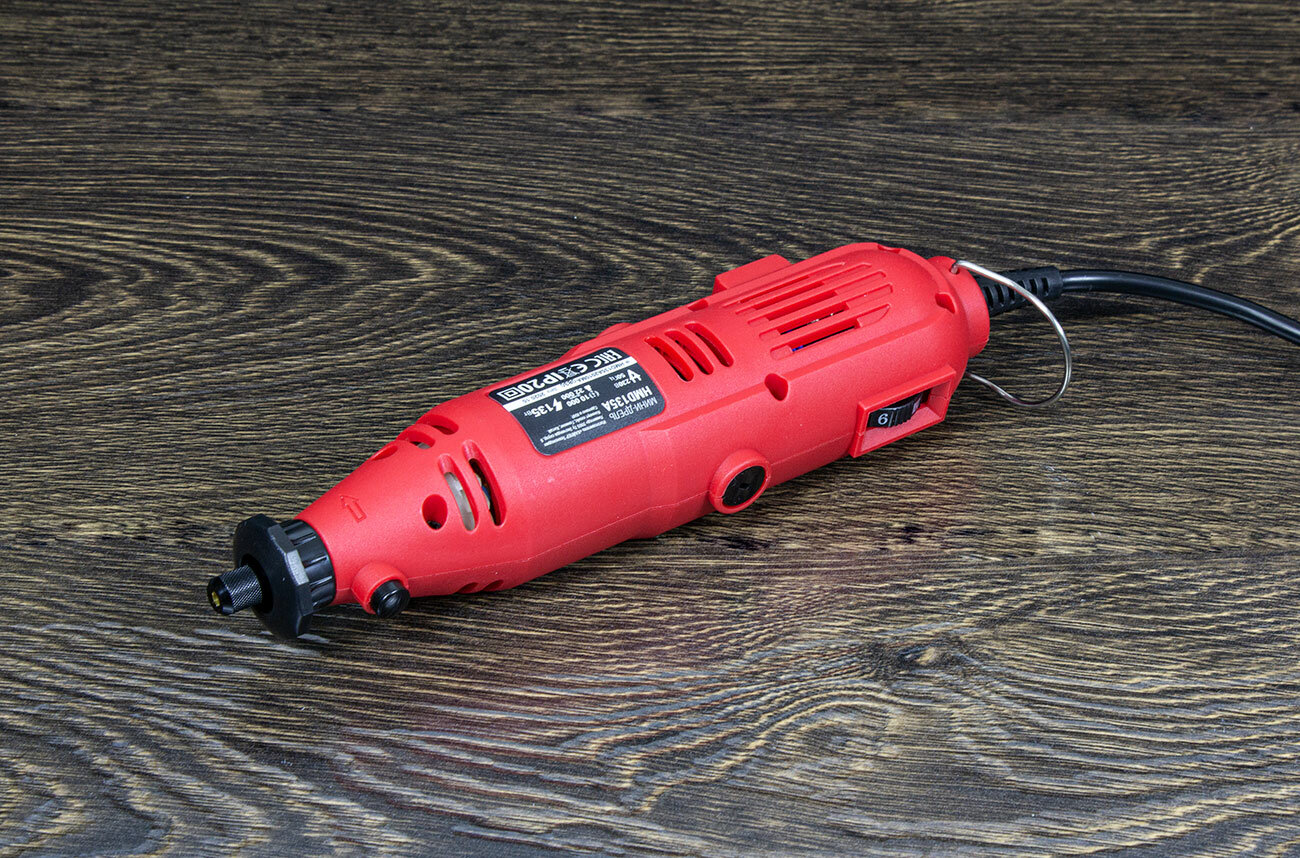

Внешность у HMD135A привычная для гравера мощностью до 150 ватт: пластиковый вытянутый корпус, состоящий из двух половинок. Выбор цвета удачный, такой не затеряется в углу и всегда обратит на себя внимание. Минус — грязь будет хорошо видна на светлом корпусе, тем более что на нем полно выемок и полостей. Придется больше времени уделять чистке гравера. Немаловажный момент — расположение вентиляционных отверстий. Выходные находятся рядом со шпинделем, так что легко перекрываются рукой при работе без гибкого вала. За этим придется следить, потому что для охлаждения обмоток важна хорошая продувка.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников
Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

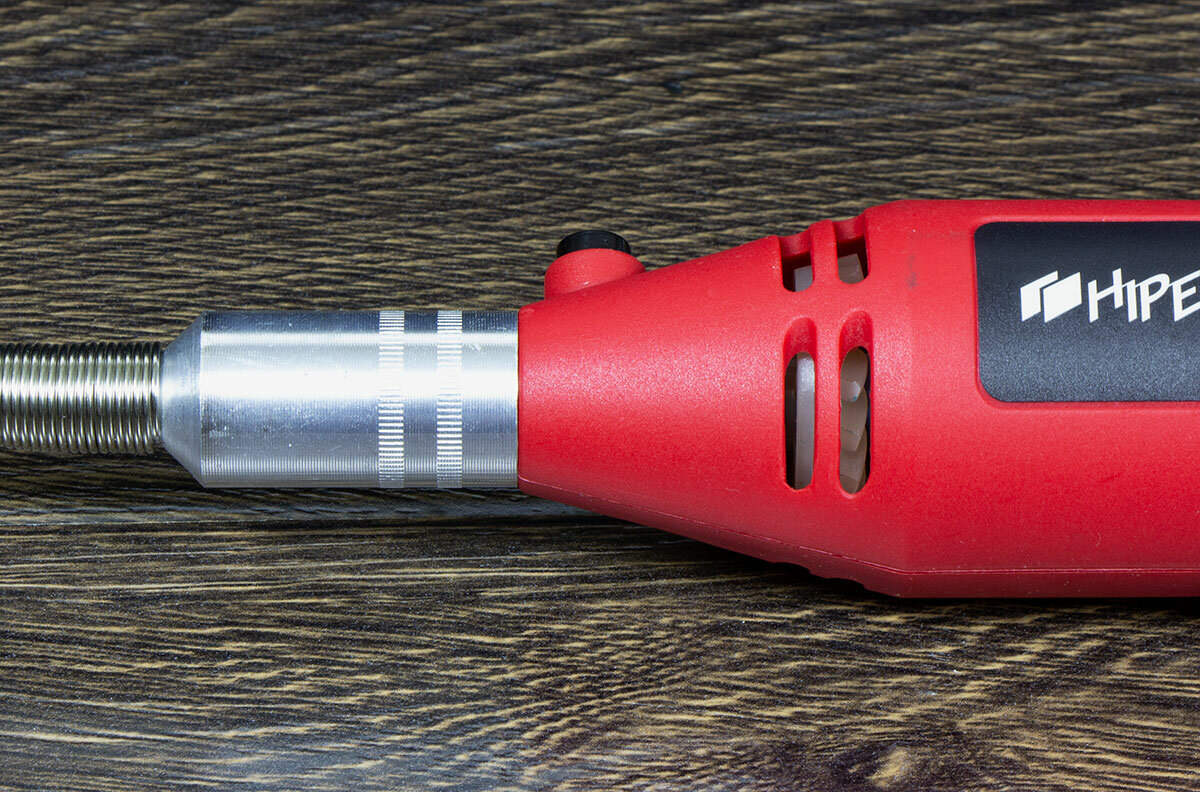

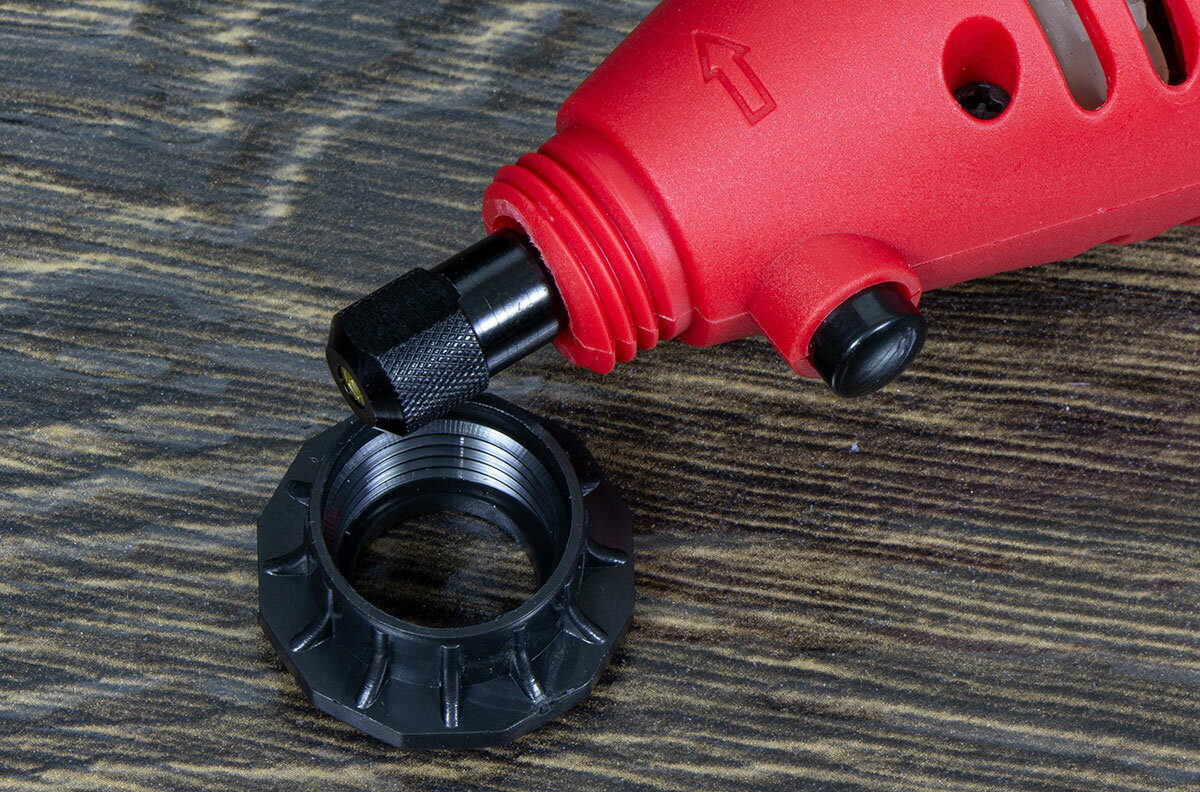

Гибкий вал крепится вместо черной упорной гайки, соединение резьбовое, надежное.

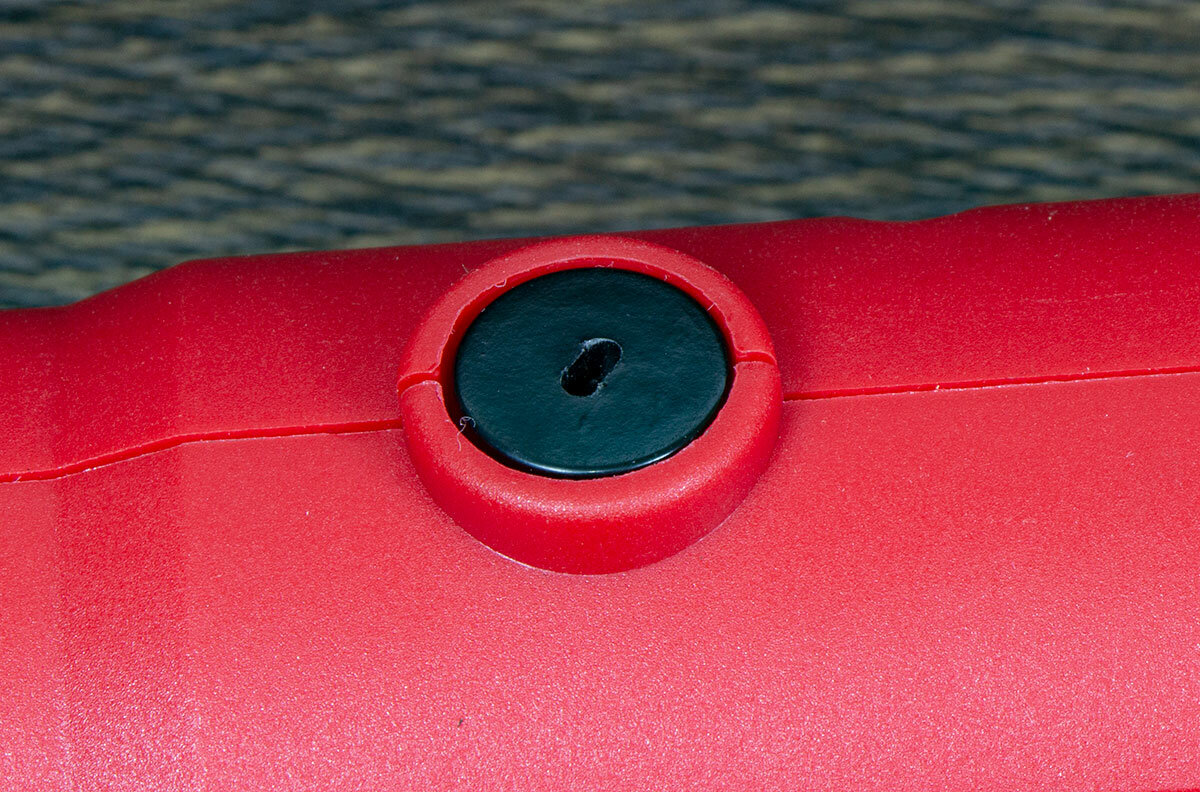

Щетки меняются при необходимости без полного разбора, достаточно вывинтить две заглушки. Удобное и правильное решение, в том числе для периодической инспекции и чистки колодцев (из-за грязи щетки могут «подвисать», что часто приводит к поломке статора).

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

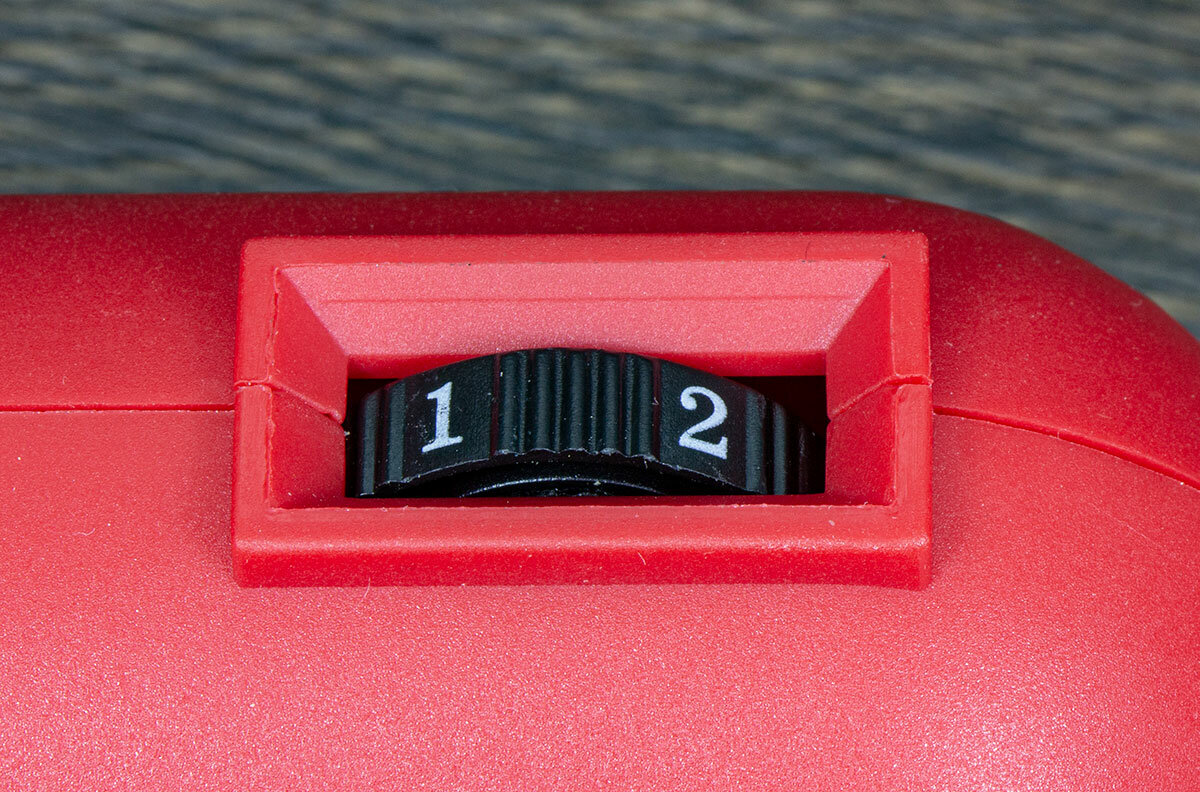

Есть регулятор оборотов, позволяющий плавно увеличивать скорость вращения вала от 10 до 32 тысяч оборотов в минуту. Очень полезная штука, так как далеко не все работы гравером нужно проводить на максимальной скорости.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

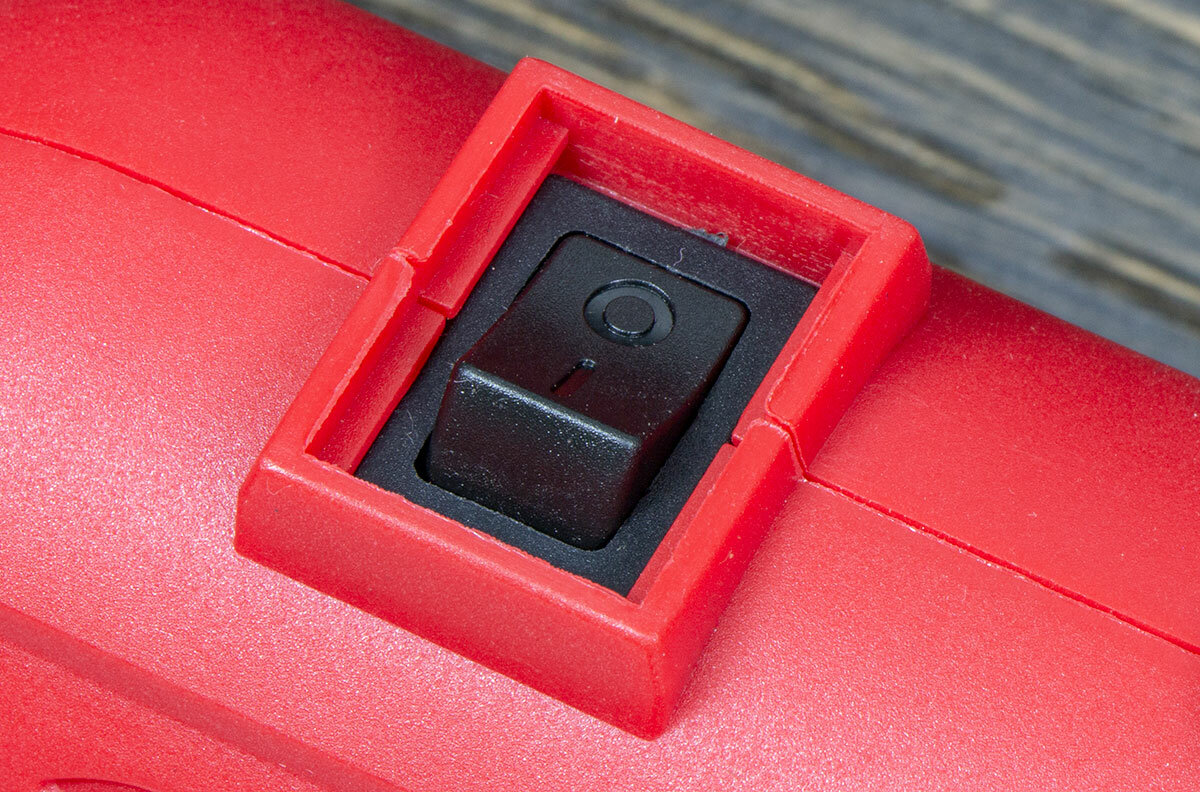

Клавишный выключатель расположен с обратной стороны корпуса.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

Регулятор оборотов, и выключатель защищены пластиковым «бортиком», защищающим от случайного включения.

Особенности конструкции

Внешне у всех граверов все прилично, но стоит обратить внимание на внутренности. Половинки корпуса сравнительно легко раскрываются после откручивания шести шурупов.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

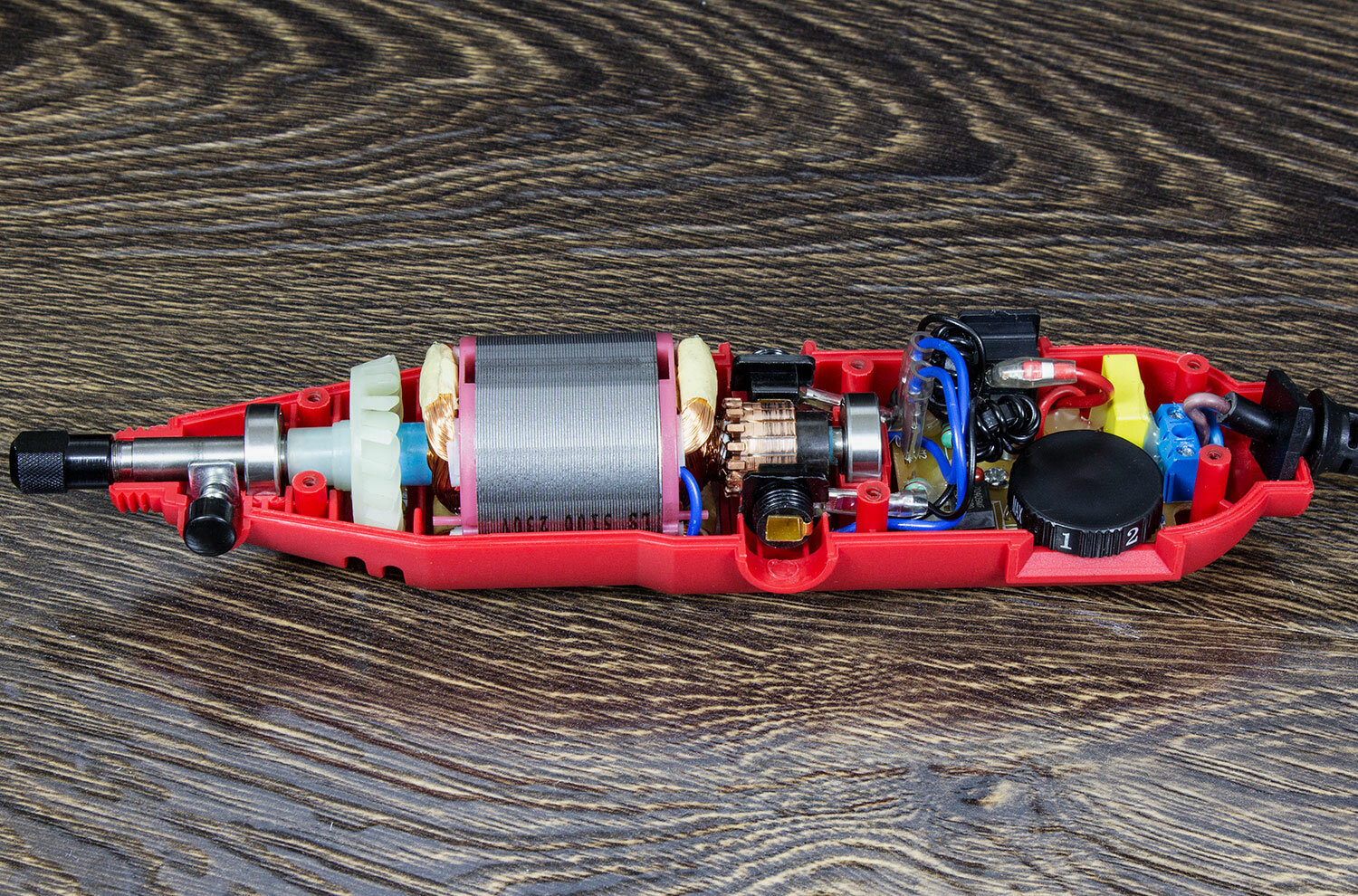

Хорошо видно расположение всех элементов: вал на подшипниках, ротор, статор, плата управления. Сборка аккуратная, хотя провода на своих местах не зафиксированы.

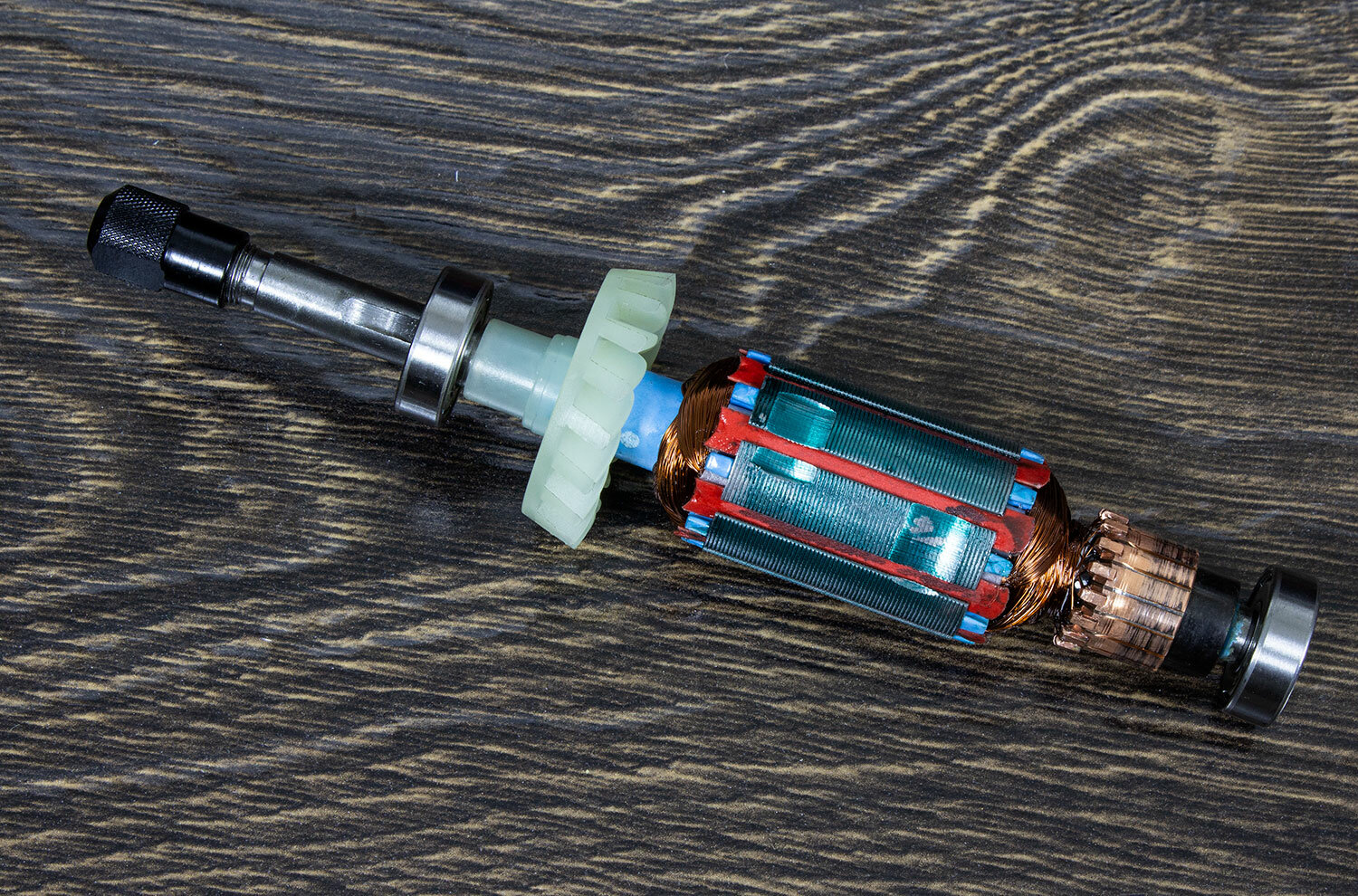

Ротор выглядит прилично, на наборном металлическом сердечнике видны пазы балансировки.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

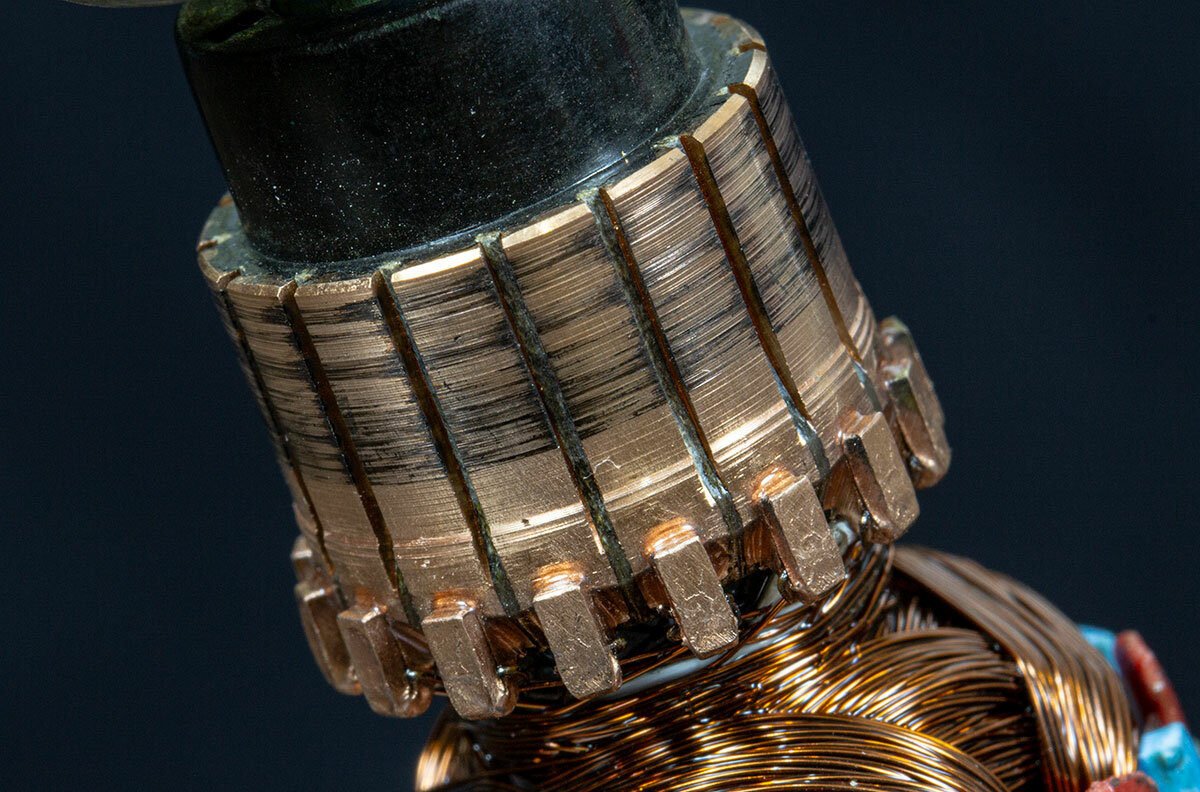

Шлифовка токосъемных ламелей посредственная, можно было обработать и лучше. Первое время (приработка) возможно активное «подъедание» щеток. В то же время ничто не мешает самостоятельно исправить этот недочет.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

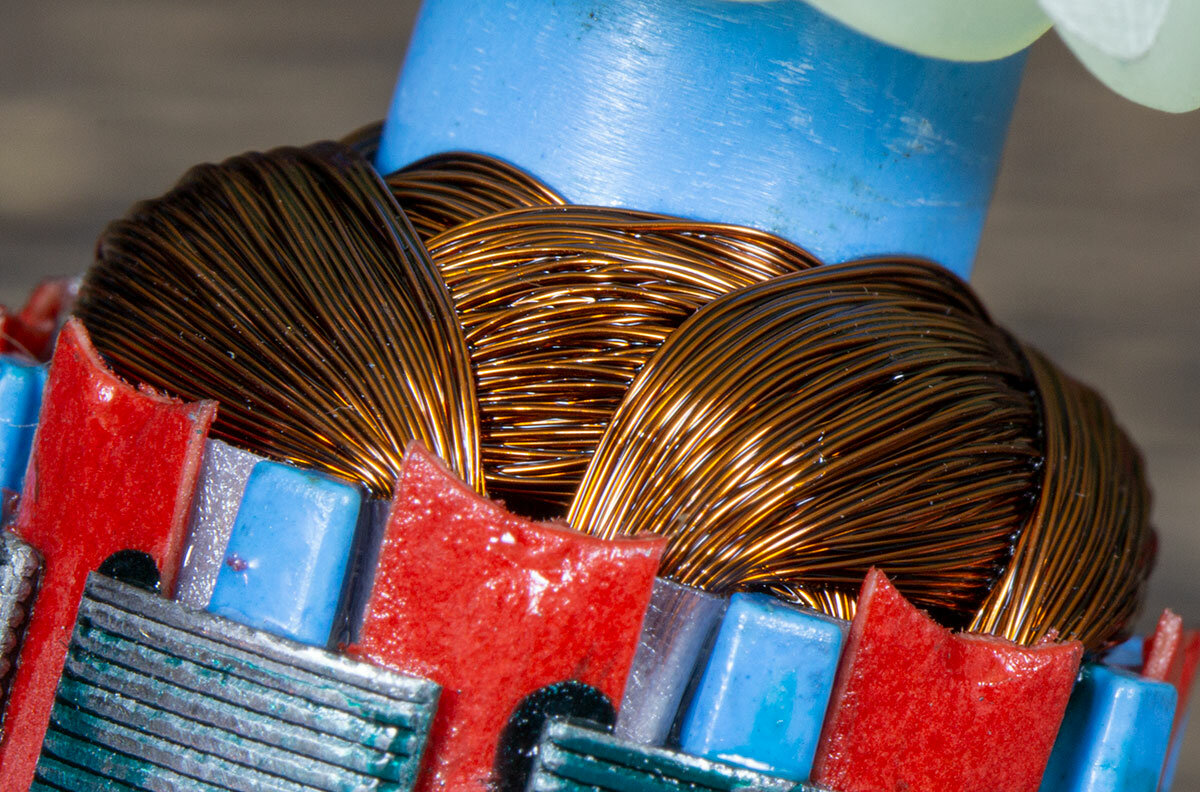

Обмотки залиты лаком и намотаны довольно аккуратно, но не защищены от абразивного воздействия мелких частиц. Не сказать, что для гравера это очень уж серьезный недостаток, но видна экономия производителя на мелочах.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

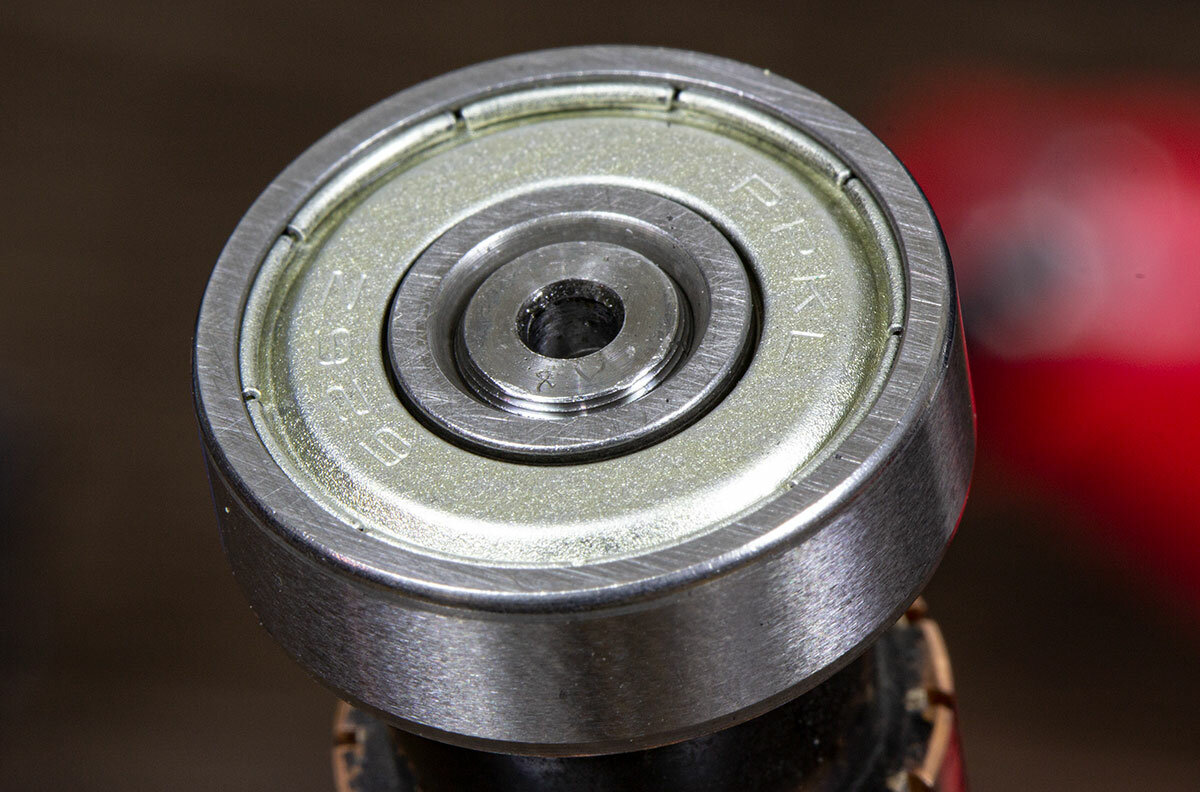

Подшипники на роторе 626Z и 698Z фирмы PPKL. Нередко встречаются в недорогих граверах известных брендов.

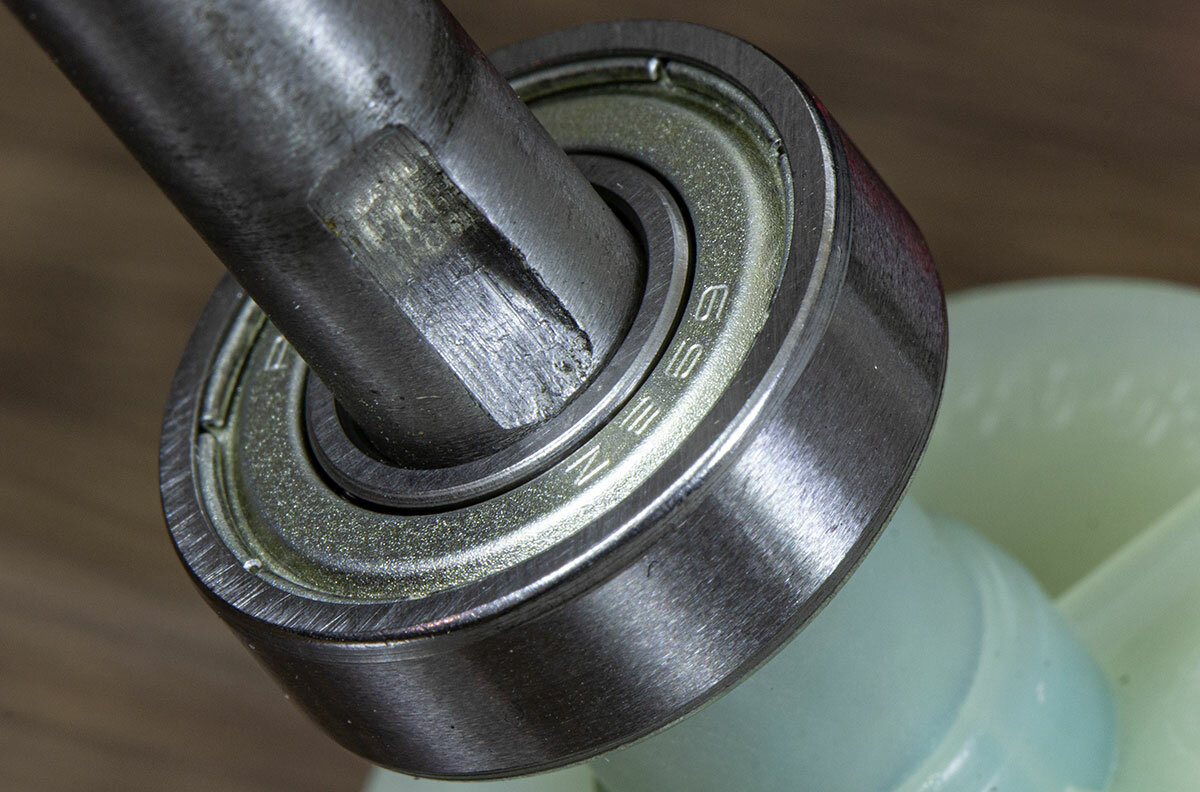

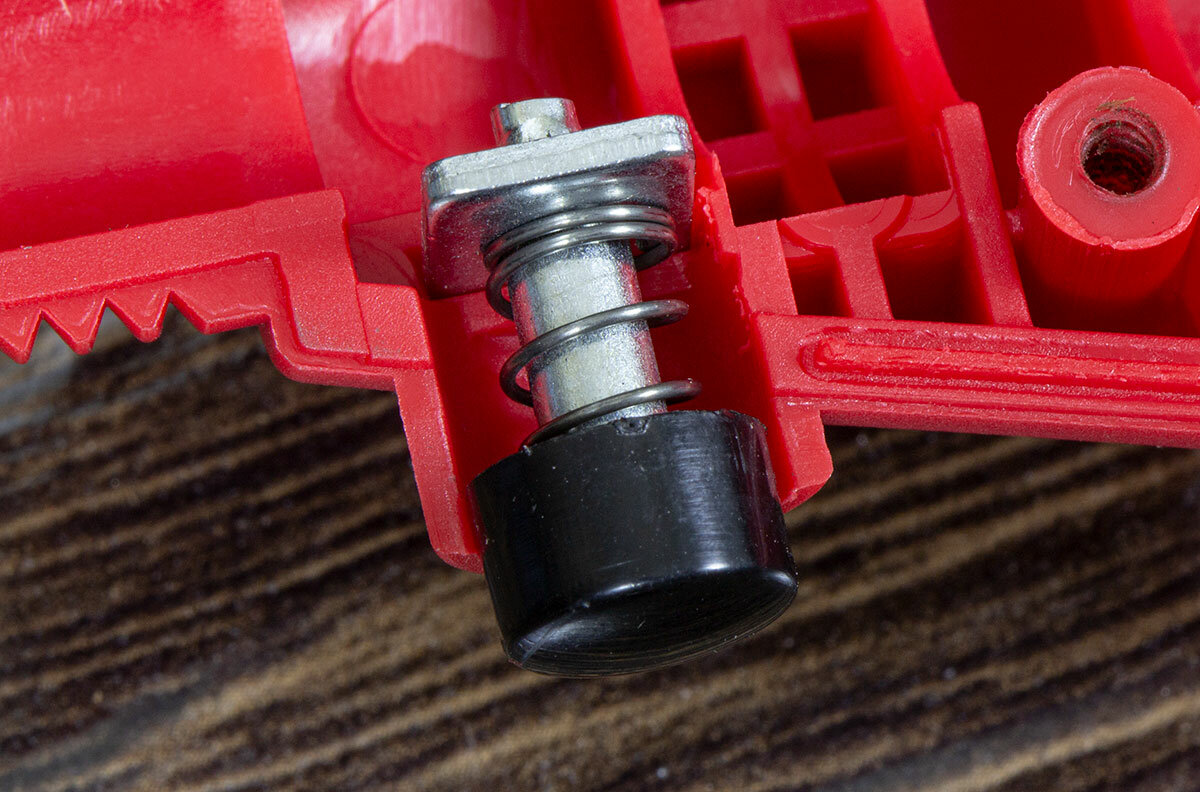

Рядом с 698-м подшипником виден неглубокий паз на валу. Он нужен для работы фиксатора (используется для фиксации вала при смене насадок).

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

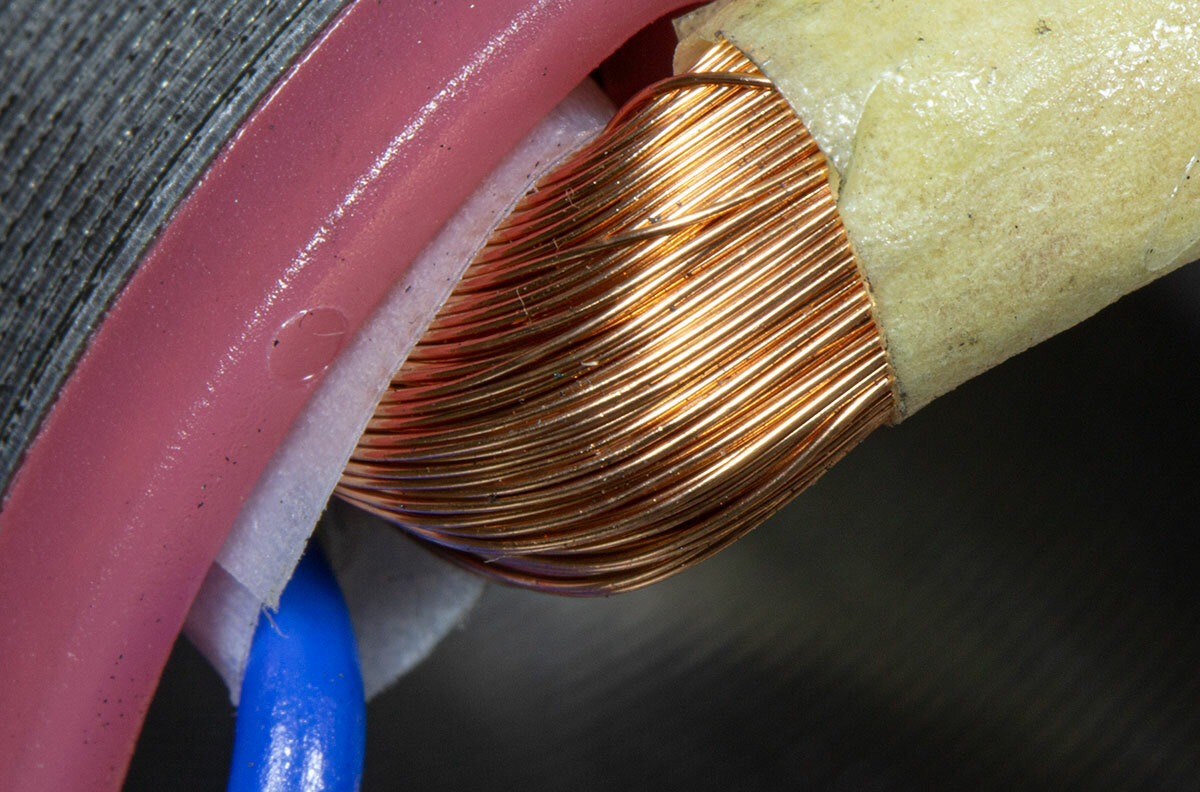

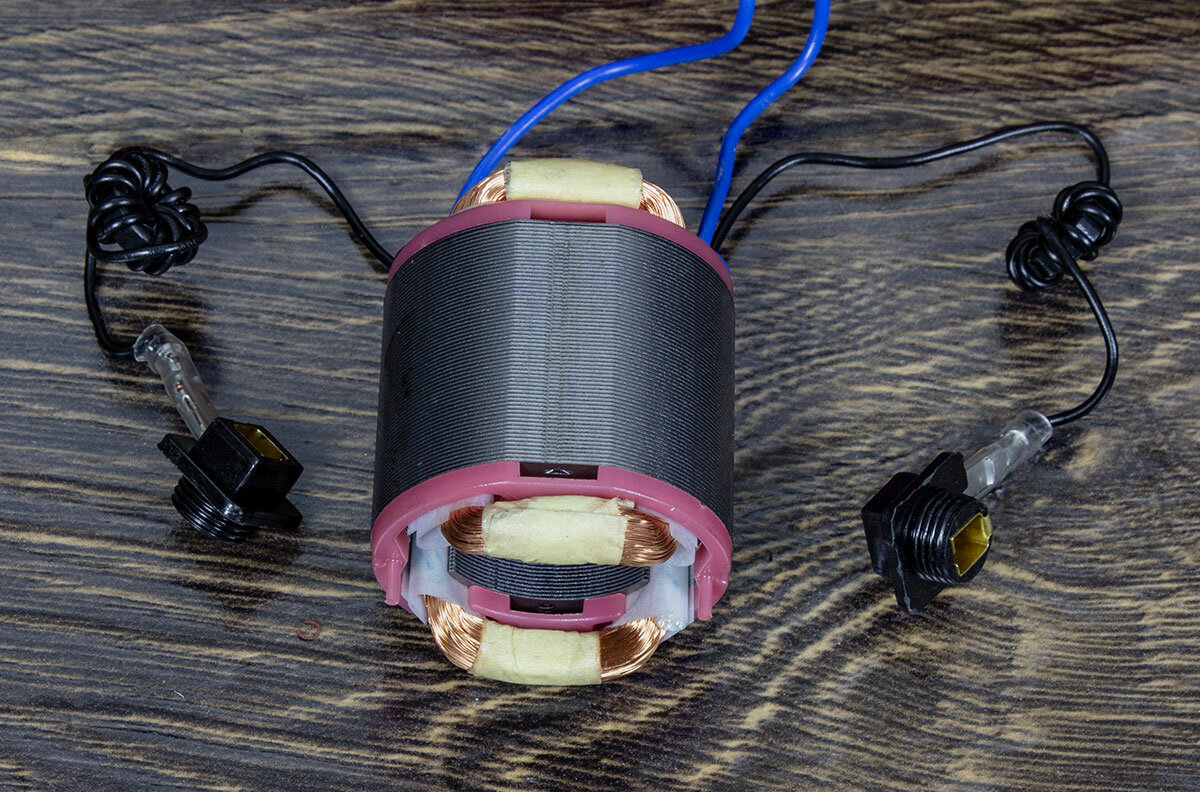

На статоре обмотки намотаны аккуратно, провода в жесткой изоляции, подключение к плате и щеткодержателям через быстроразъемные клеммные соединения.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

Примечательно, что залакировать обмотку статора то ли забыли, то ли поскупились. Жаль, лишняя фиксация им бы не помешала.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

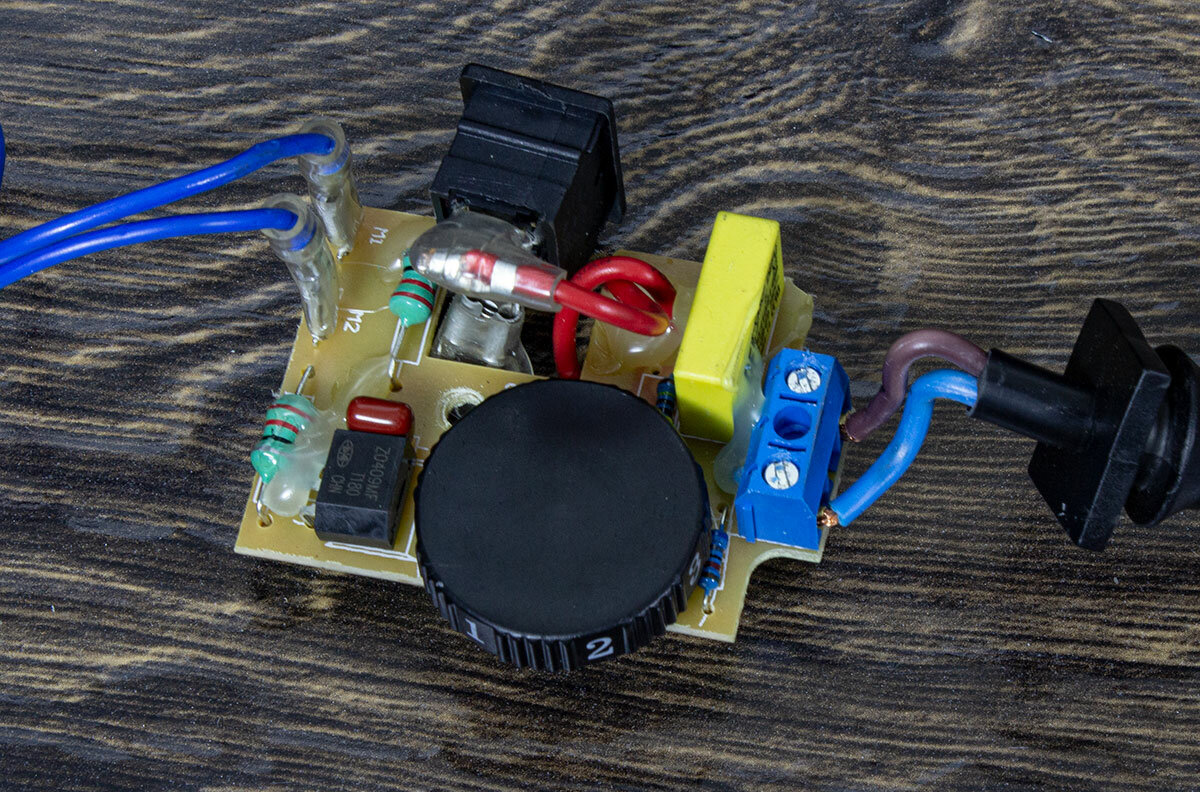

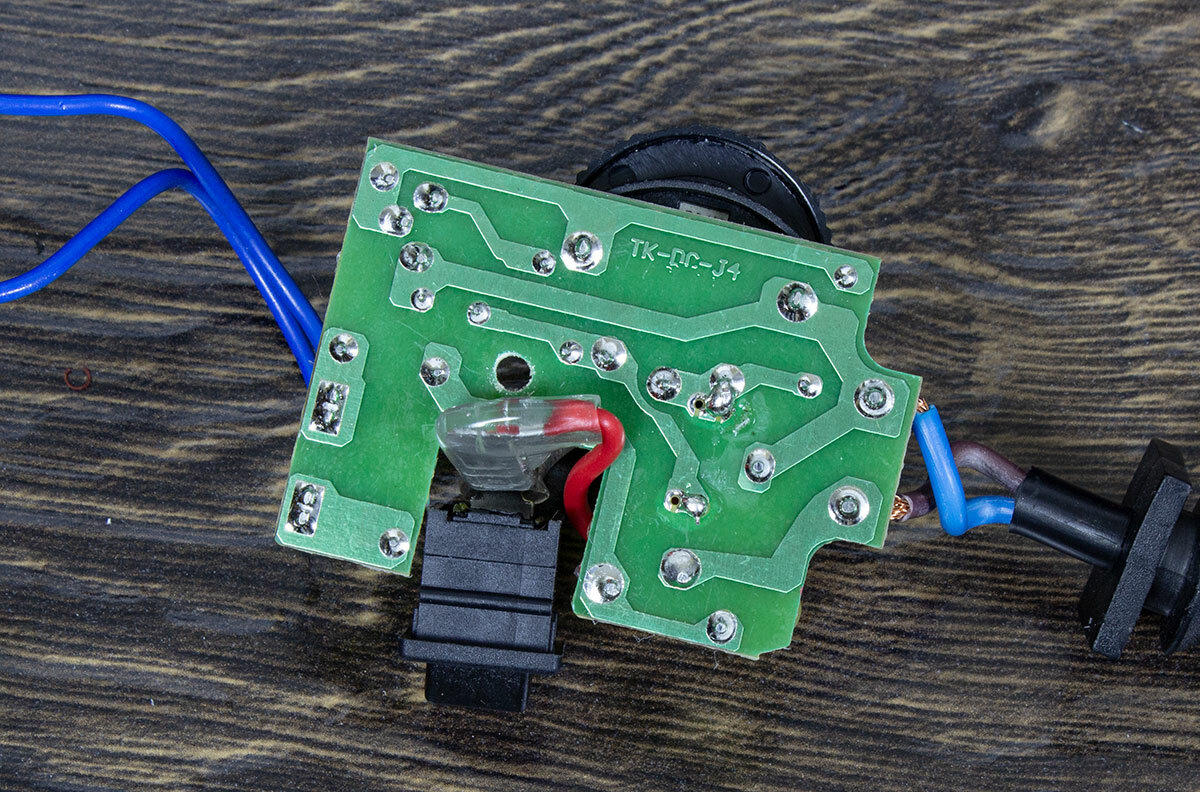

Плата контроллера оборотов простая, но выполнена качественно: пайка почти без нареканий, установленные электронные компоненты зафиксированы на своих местах.

За регулировку оборотов отвечает симистор Z0409MF (600 вольт, максимальный ток 4 ампера), исполненный в корпусе TO-202. Учитывая небольшую мощность гравера, его вполне достаточно для работы.

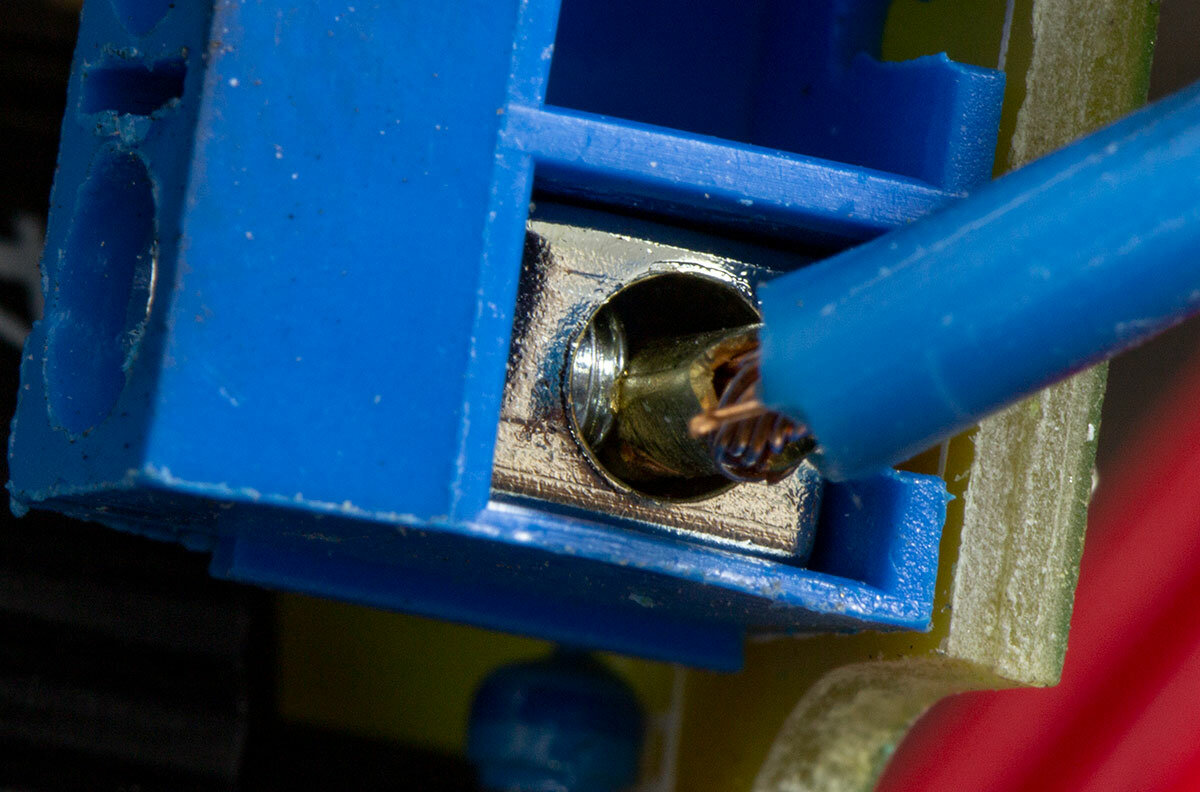

Подвод проводов питания к плате регулировки осуществляется через винтовые зажимы. Многожильный сетевой провод предварительно обжат латунной гильзой, дабы прижимным винтом не «раздавило» проводники.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

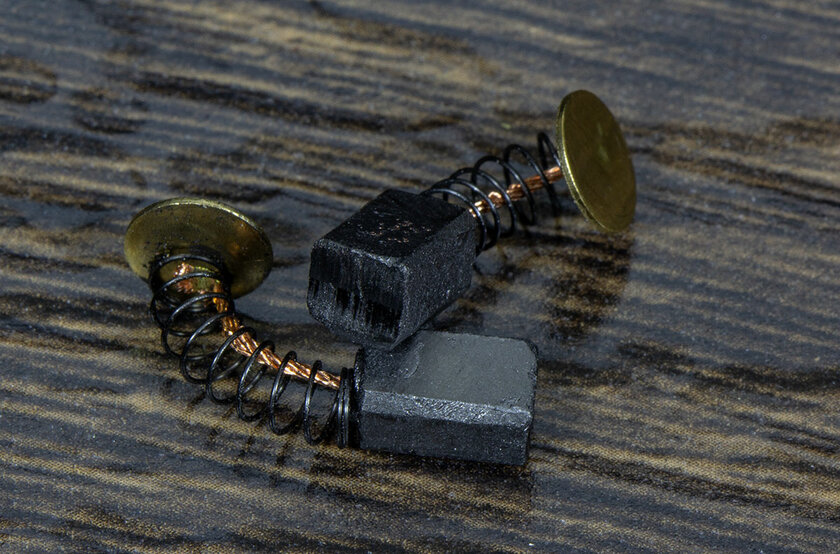

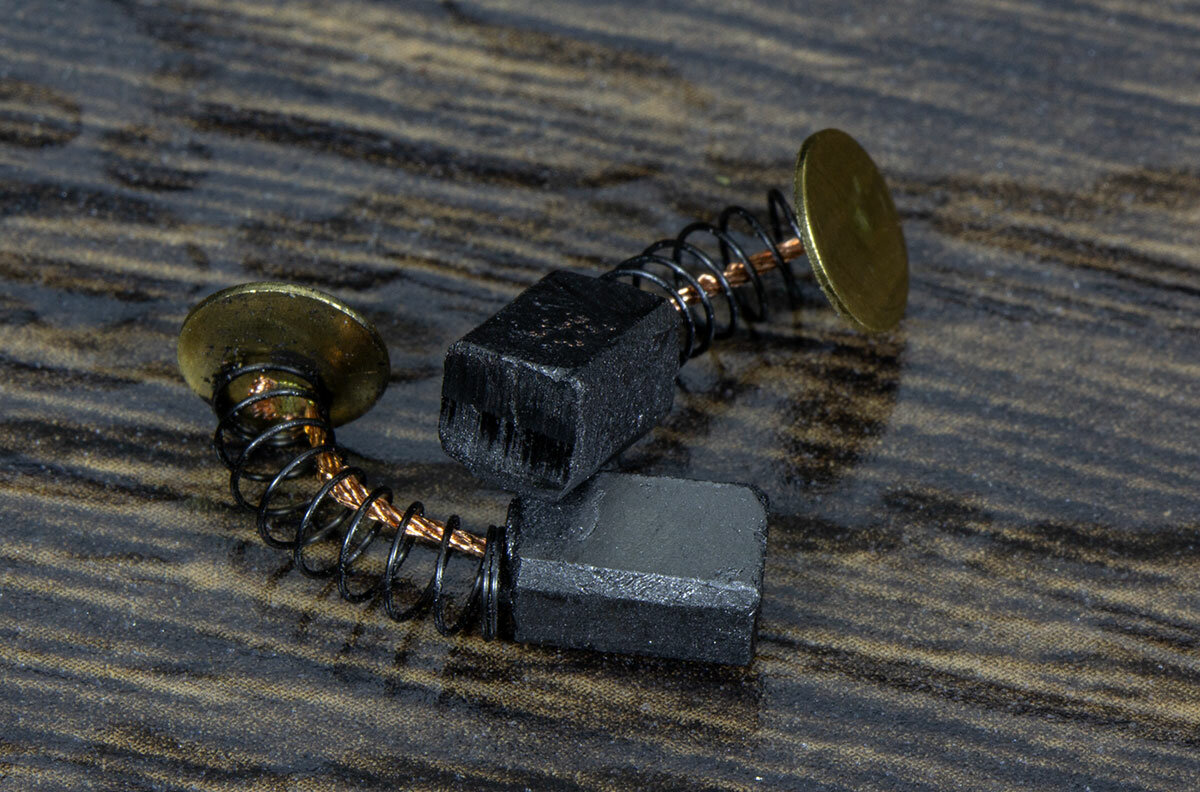

Применяемые в гравере щетки, скорее всего, из недорогих, без «выстрелов» (сигнализирующих о предельном стачивании). Как видно по следам, гравер практически не работал.

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

В работе

Тестировался HMD135A в течение нескольких дней на обработке различных металлических и пластиковых деталей (подгонка частей корпуса под новую задачу). Порадовало отсутствие биений и плавность регулировки оборотов, отсутствие нагрева подшипников при работе на малых и средних оборотах (где-то до 25 000). Минус общий для всех граверов данного типа: малый момент на средних и низких оборотах. Так и хочется приделать к нему регулятор с датчиком Холла, который позволит не терять момент при работе не на полную мощность. Строго говоря, максимальные обороты нужны лишь при работе отрезными дисками да шарошками (когда нужно сточить много материала). Щетки с металлической и пластиковой щетиной также не стоит эксплуатировать на максимальных оборотах — щетина активно вылетает и норовит впиться в глаза. Поэтому при работе с любыми насадками защита органов зрения и дыхания строго обязательна.

К HMD135A отлично подходят универсальные насадки и некоторые фирменные от DREMEL (например, миниатюрная циркулярка). Стартовый комплект насадок, прямо скажем, скуден, и заканчивается довольно быстро. При активном использовании лучше сразу докупить инструментов и расходников на AliExpress, это существенно расширит спектр применения гравера. И да, при длительной работе под серьезной нагрузкой советую периодически делать перерывы для остывания — обмотки неслабо нагреваются. Уровень их нагрева можно легко оценить по температуре выходящего через вентиляционные прорези воздуха: начали «припекать» руку — пора остужать.

Отзыв

Обзор гравера (мини-дрели) HIPER HMD135A: без недостатков одноклассников

HIPER HMD135A — хороший инструмент в своем классе. В работе надежен, не боится кратковременных (кратковременных!) перегрузок, нет присущей многим дешевым граверам вибрации и нагрева подшипников. Комплектация хорошая: есть чем поработать первое время, и не приходится переплачивать за десяток-другой ненужных расходников и насадок. Цена по современным меркам адекватная.

Плюсы

  • Отсутствие биений.
  • Регулировка оборотов.
  • Приемлемая цена.
  • Наличие «стартового набора» насадок и расходников.
  • Гибкий вал в комплекте.

Может не понравиться

  • Невысокая мощность.
