Обзор платы GIGABYTE Z370 AORUS Ultra Gaming

Тестируем сбалансированную материнскую карту GIGABYTE в среднем ценовом сегменте, но с замашками флагманской модели
После выхода чипсета Z370 компания GIGABYTE представила 12 материнских плат под разный вкус и кошелёк. Нам на тесты досталась Z370 AORUS Ultra Gaming – сравнительно недорогая модель игровой серии. Давайте знакомиться.


Технические характеристики

  • Форм-фактор: ATX, 305×244 мм.
  • Процессорный разъем: LGA 1151.
  • Системная логика: Intel Z370 Express.
  • Оперативная память: 4×DIMM DDR4 до 4000 МГц, до 64 ГБ.
  • Звук: 7.1 HD Audio (Realtek ALC1220 codec).
  • Сеть: 1 Гбит Ethernet (I219-V).
  • Слоты расширения: 3×PCI-Ex16, 3×PCI-Ex1.
  • Накопители: 6×SATA III 6 Gbit/s, 2×M.2.
  • Разъемы USB: 4×USB 2.0, 9×USB 3.0, 1×USB 3.1 Type A, 1×USB 3.1 Type C.
  • Задняяпанель: HDMI, DVI-D, PS/2, RJ45, 4×USB 3.0, 2×USB 2.0, USB 3.1 Type A, USB 3.1 Type C, S/PDIF, 5×3,5 мм аудиоджек.
  • Цена: 12 000 рублей.

Комплектация

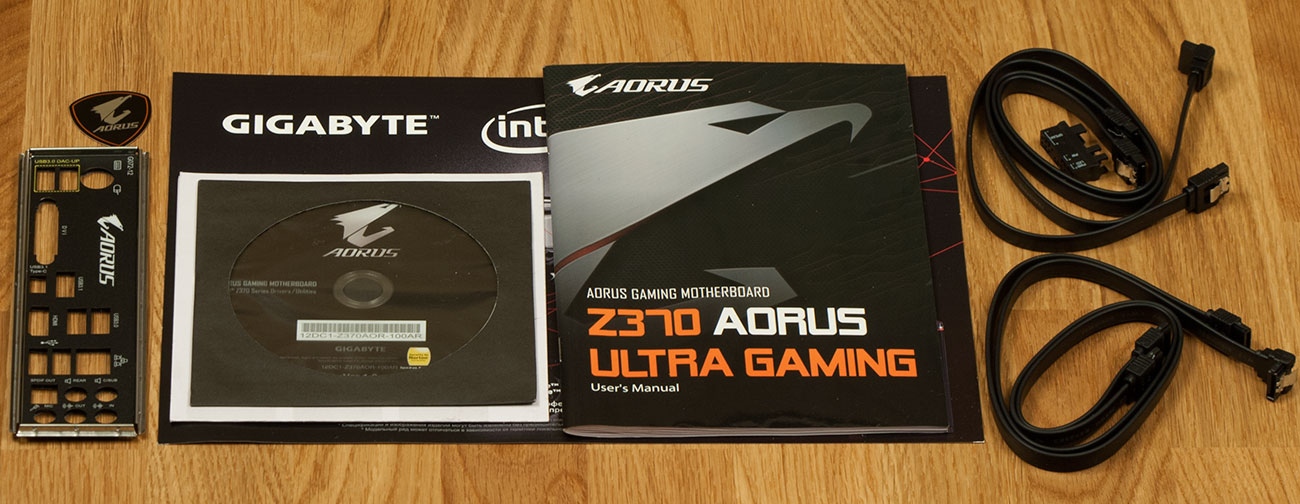

С материнской платой поставлялся минимальный набор аксессуаров: инструкции разных форматов, драйвера, заглушка на заднюю панель, четыре SATA-кабеля и G-коннектор для легкости подключения разъёмов лицевой панели.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Комплектация. 1

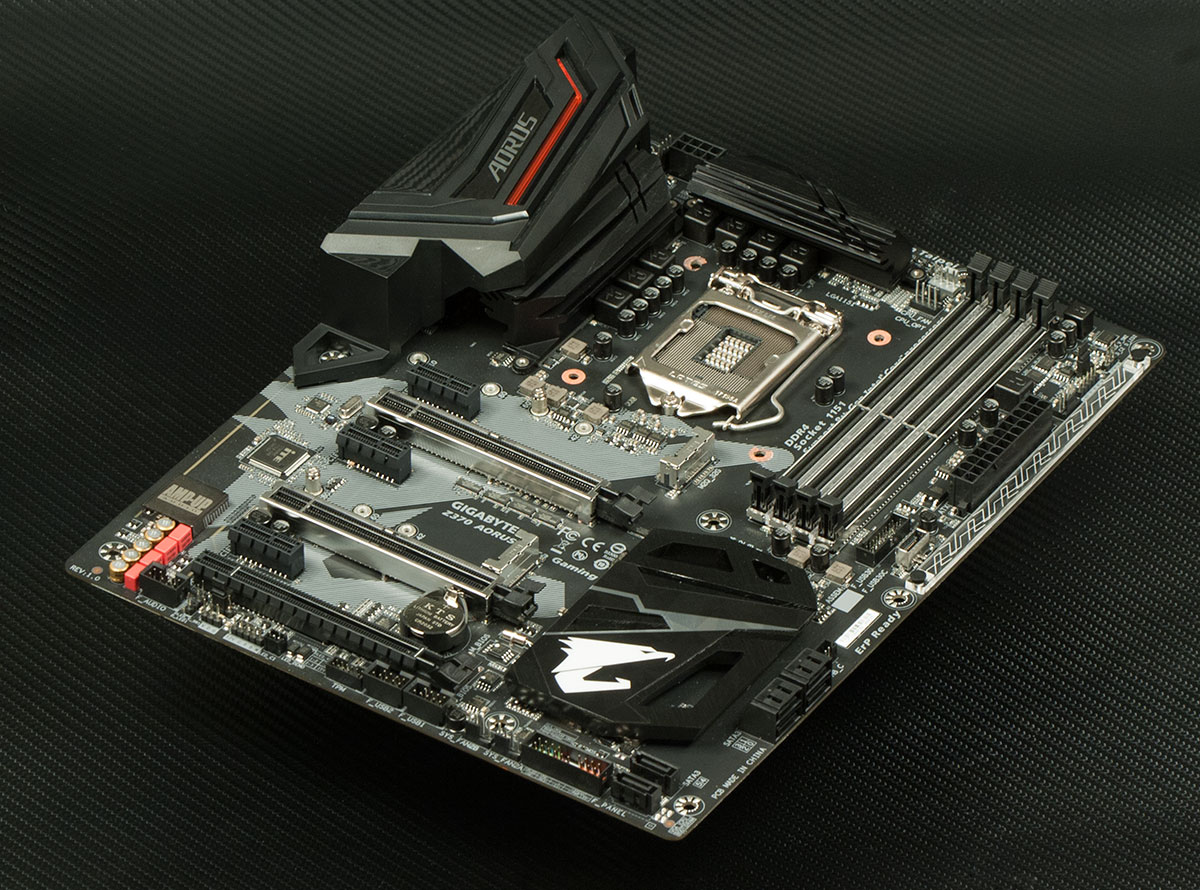

Внешний вид

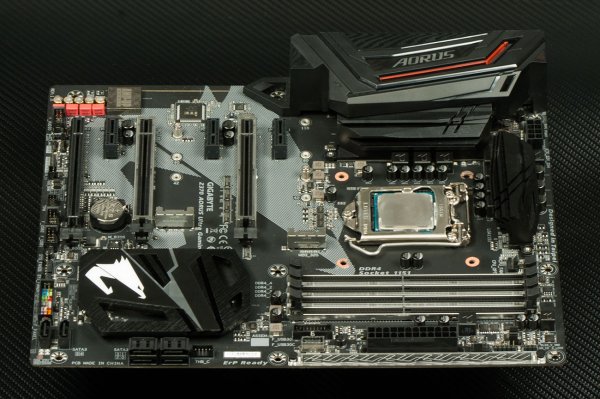

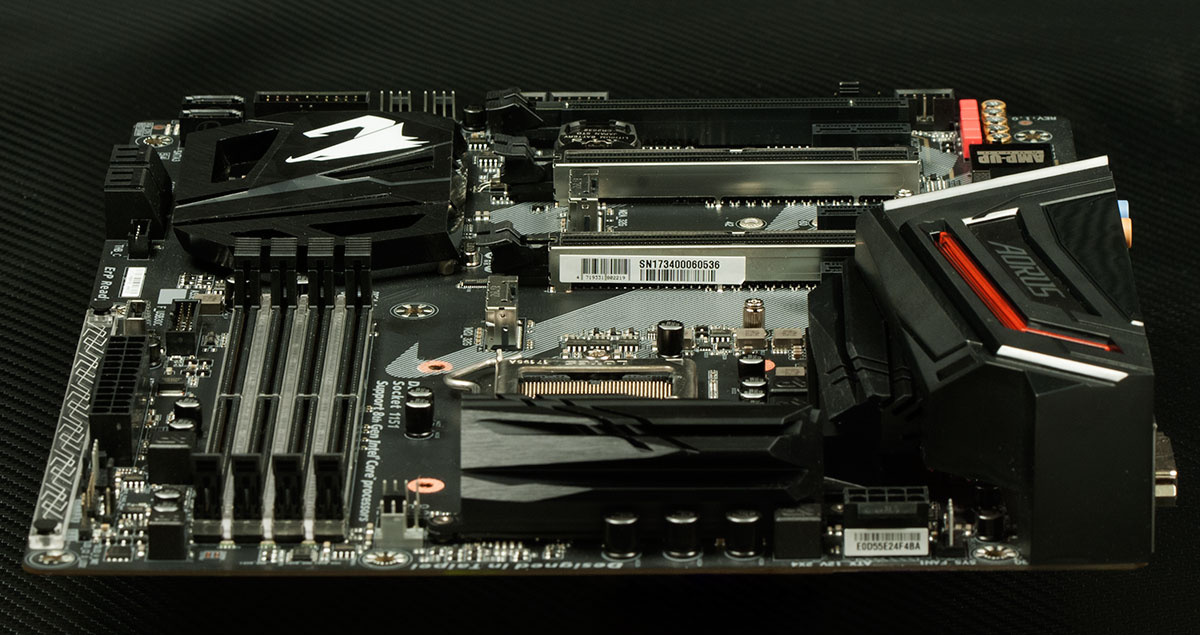

Z370 AORUS Ultra Gaming относится к начальному разделу игровой линейки, что должно сделать её отличным выбором для начинающих энтузиастов: приятный внешний вид, широкий перечень инструментов для настройки и богатый набор интерфейсов.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 1

Первое впечатление от платы положительное — простая разводка, удобное расположение разъёмов, чёткие подписи рядом со слотами и колодками. Последнее актуально для продвинутых пользователей, самостоятельно модернизирующих домашних ПК, которые могут не знать порядок заполнения слотов памяти на новых платформах.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 2

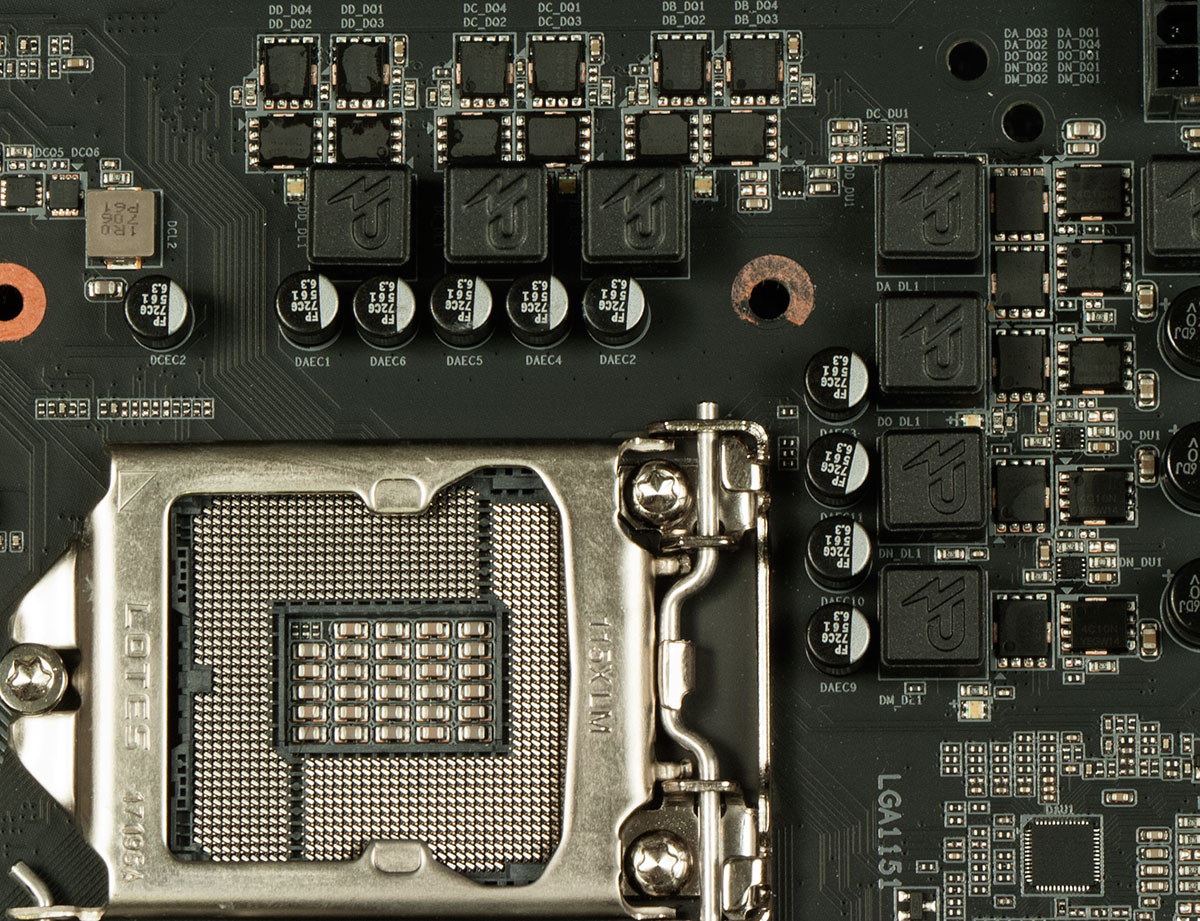

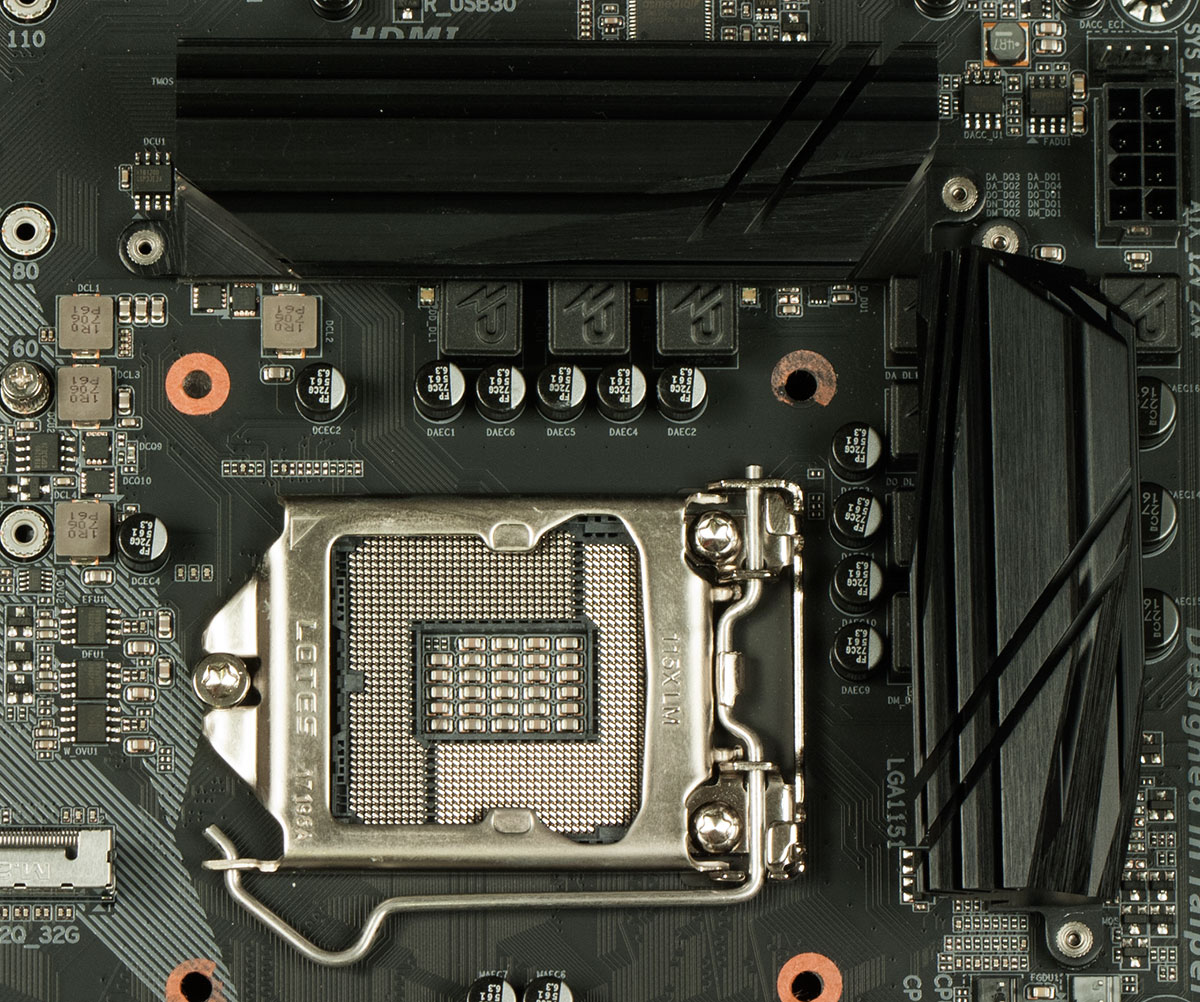

Официальная причина несовместимости восьмитысячных процессоров с материнскими платами Z170- и Z270-серии — повышенные требования к подсистеме питания. На Ultra Gaming с этим всё в порядке — семифазный преобразователь напряжения под управлением контроллера Intersil ISL95866 способен запитать любой камень новой линейки.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 3

Массивные радиаторы на силовых элементах преобразователя эффективно отводят тепло даже без активного обдува.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 4

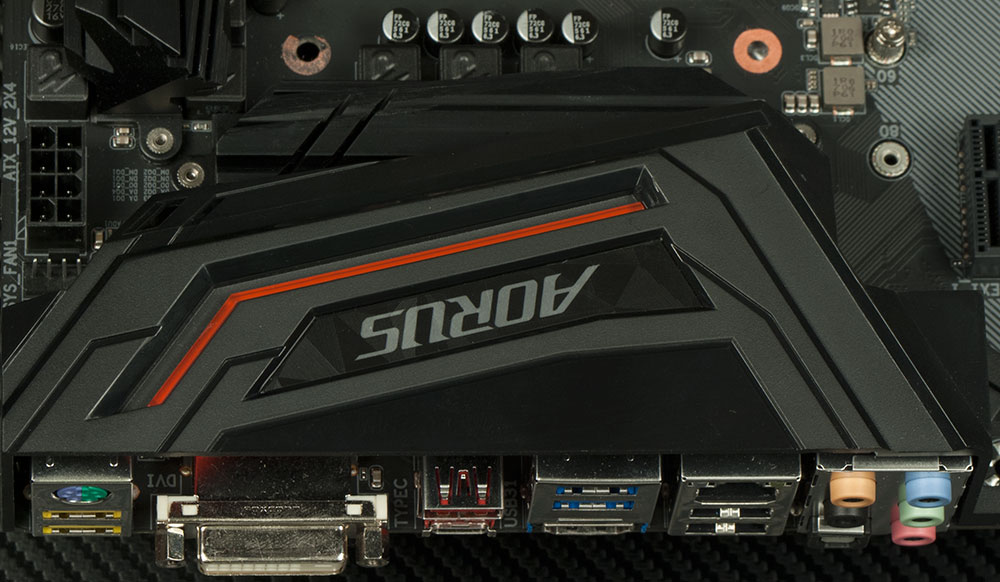

При наличии корпусных вентиляторов температуры мосфетов будут ещё ниже — пластиковый кожух над задней панелью и радиаторами направляет воздушные потоки для эффективного отвода тепла из околосокетного пространства.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 5

Этот момент особенно актуален при установке необслуживаемых систем жидкостного охлаждения, лишённых вентиляторов на процессорном модуле.

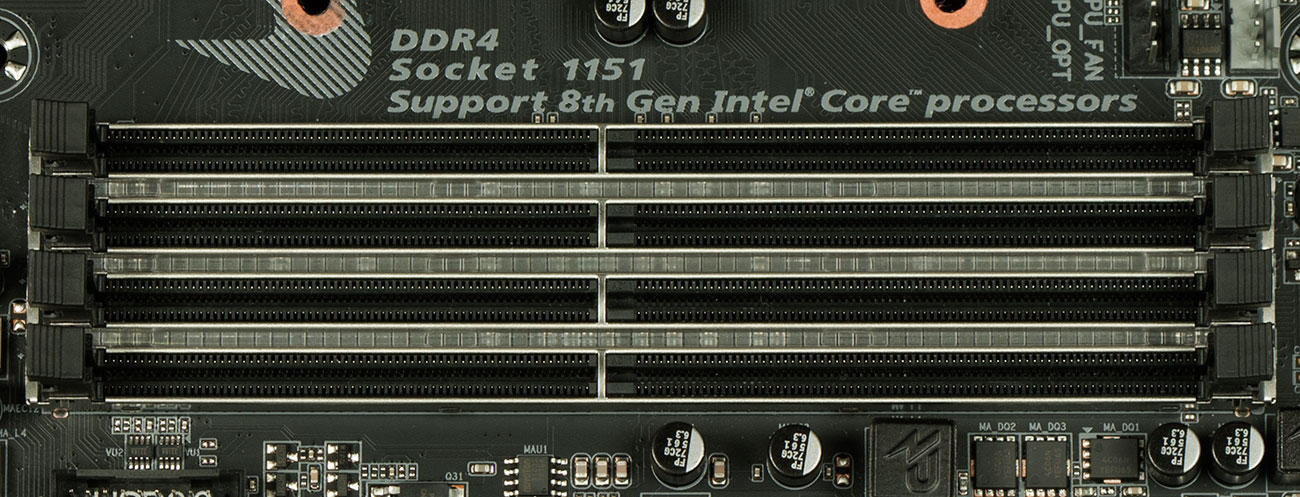

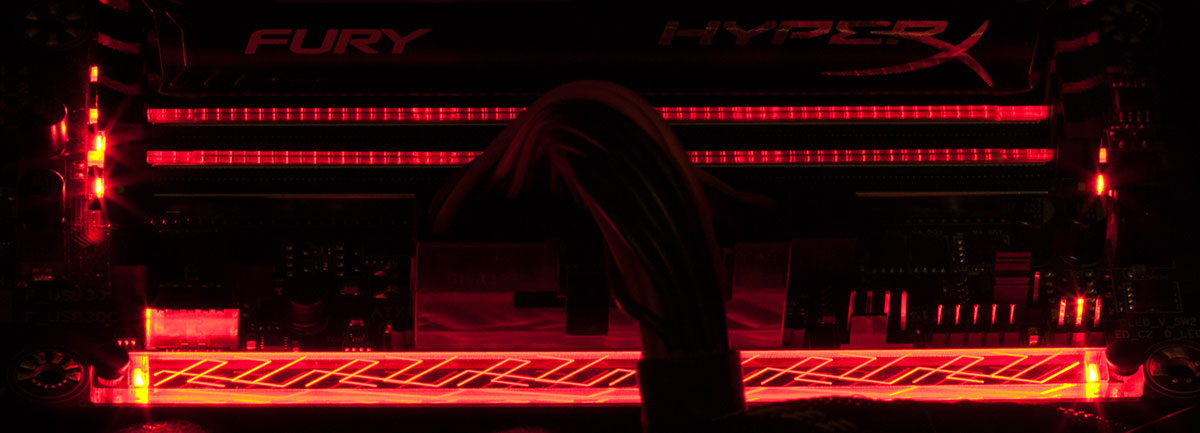

Оперативной памяти можно установить до 64 Гб в четыре DIMM-слота, оснащённых металлизированной рамкой, RGB-подсветкой и старыми-добрыми защёлками по обеим сторонам разъёмов.

Извлекать память в тесном корпусе гораздо удобнее из них, нежели в случае новомодных слотов с одной защёлкой, да и убедиться в плотной посадке модуля проще.

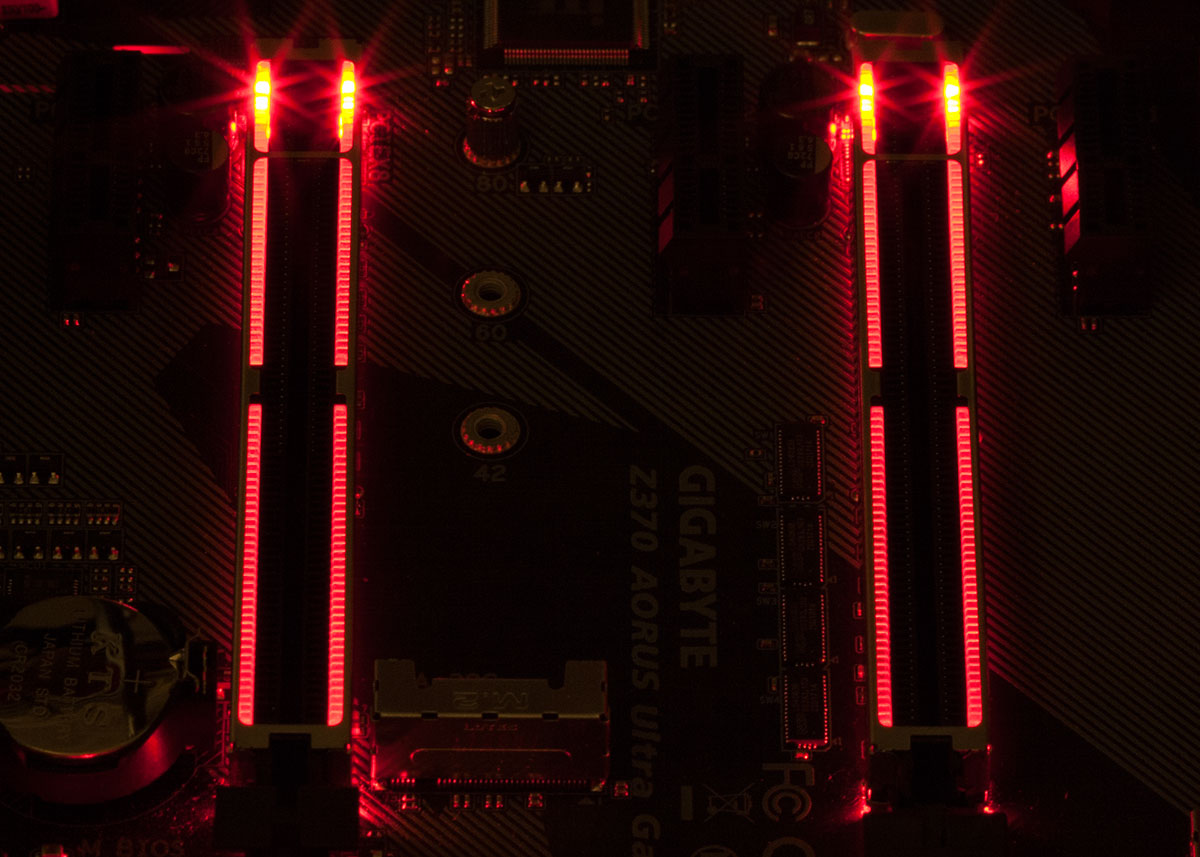

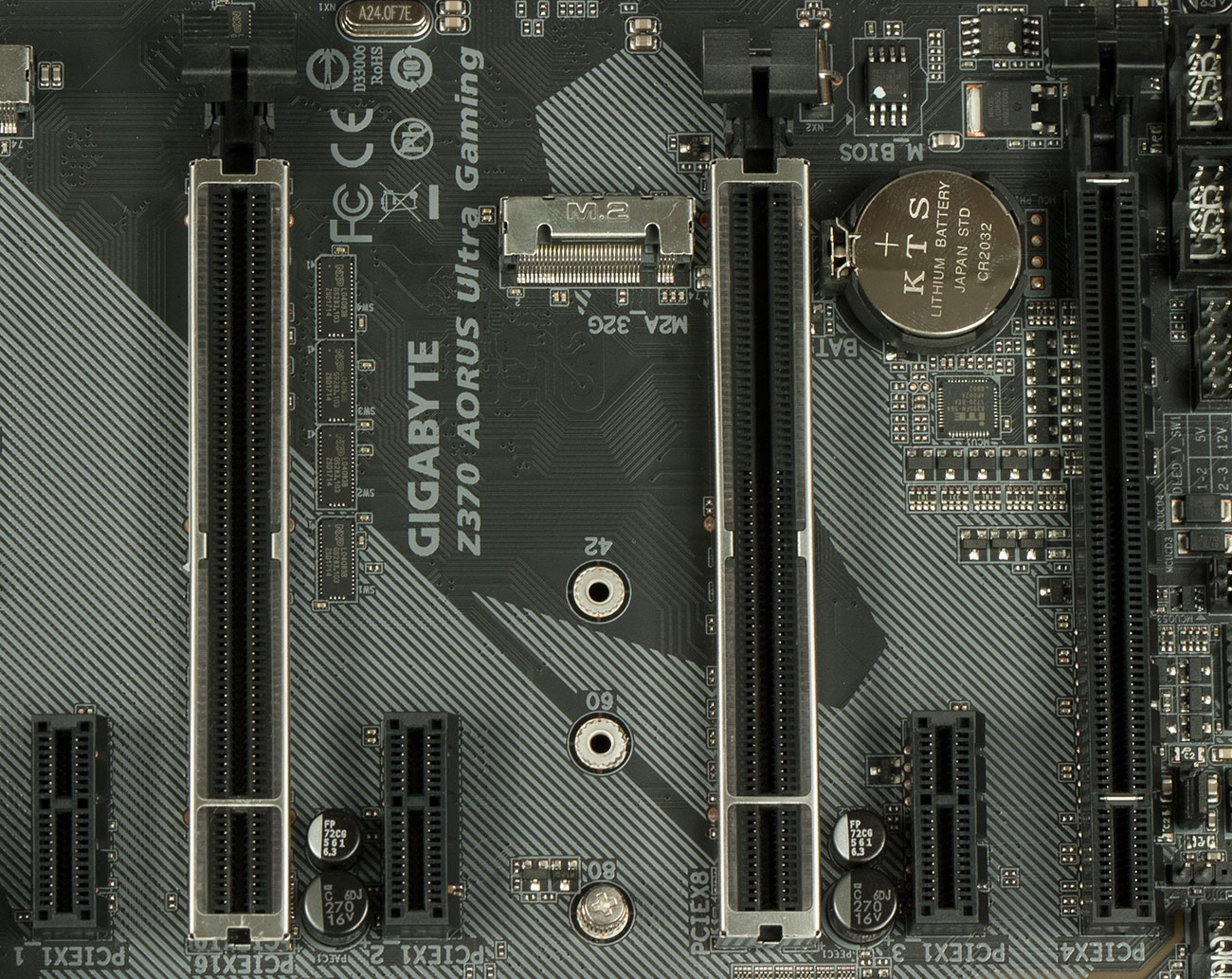

После долгих экспериментов с расстановкой слотов PCIe производители пришли к наиболее универсальному стандарту чередования разъёмов x16 и x1, и GIGABYTE его придерживается на большинстве моделей.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 10

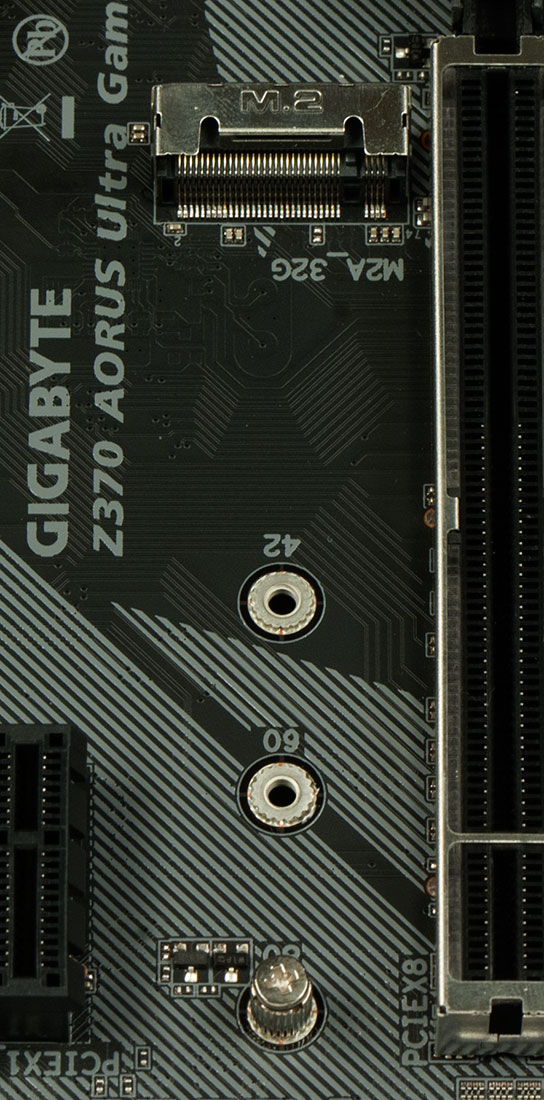

Большой интервал между двумя усиленными слотами x16 заняли первым M.2 накопителем.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 11

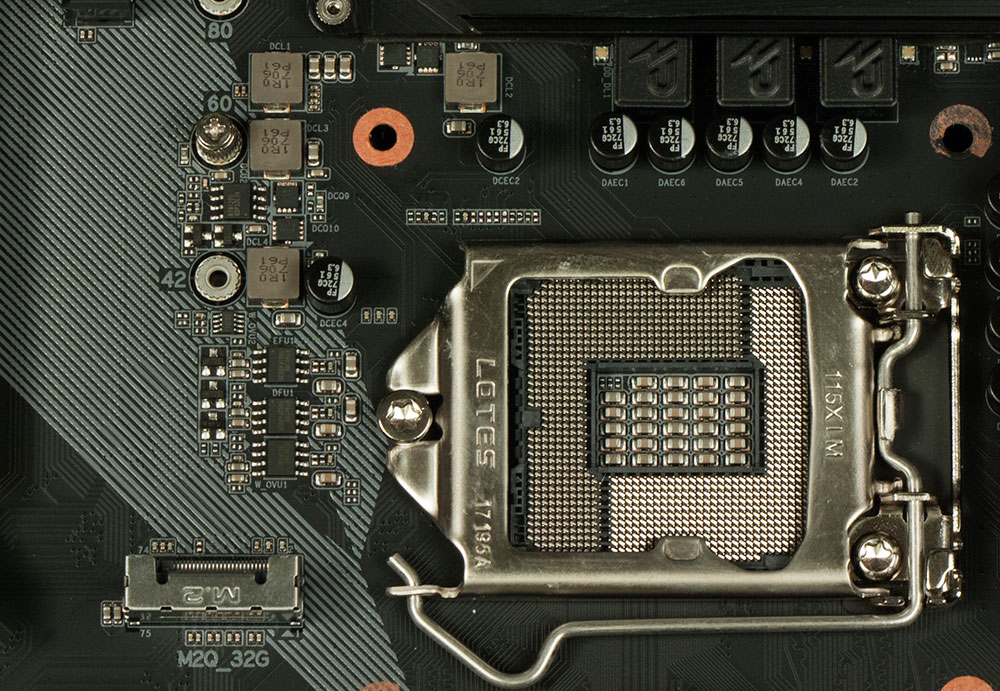

Второй распаян ближе к процессорному разъёму.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 12

Радиаторов для горячих NVMe-накопителей в комплекте нет, но при использовании большинства воздушных систем охлаждения вопрос отвода тепла от ближнего к сокету M.2 SSD решается сам собой.

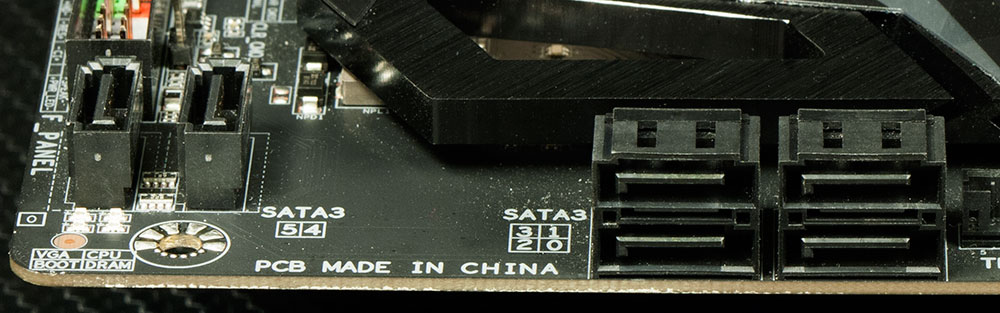

Менее скоростные SATA III размещены в левом нижнем углу платы, 4 параллельно, а 2 – перпендикулярно плоскости текстолита.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 13

Отказ от единой колодки на шесть 90-градусных SATA-коннекторов оценят сборщики – далеко не во всех корпусах легко подобраться к матплате с торца для подключения шлейфов.

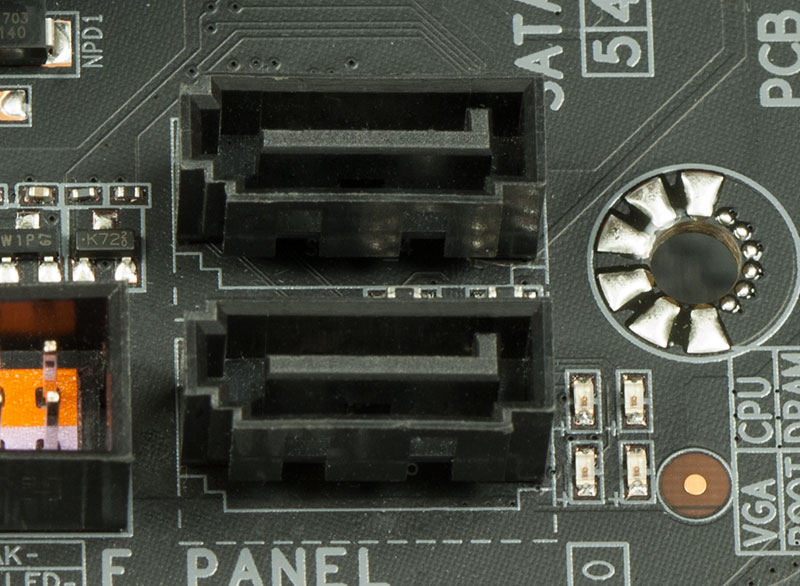

Недалеко от SATA установили 4 одноцветных светодиода, отображающих ход процесса инициализации при старте.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 14


Решение хорошее, но пара семисегментных индикаторов гораздо информативнее, да и кнопки старта и перезагрузки добавляют удобства при работе вне корпуса.

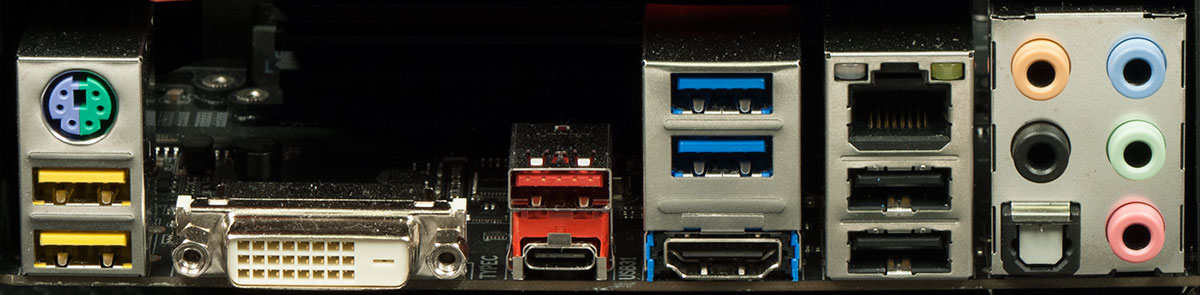

Z370 не славится обилием высокоскоростных интерфейсов, задняя панель выглядит бедновато: восемь USB, два видеовыхода, PS/2 для клавиатуры (современные мыши сплошь по USB работают), сетевой RJ45 и аудиоразъёмы.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 15

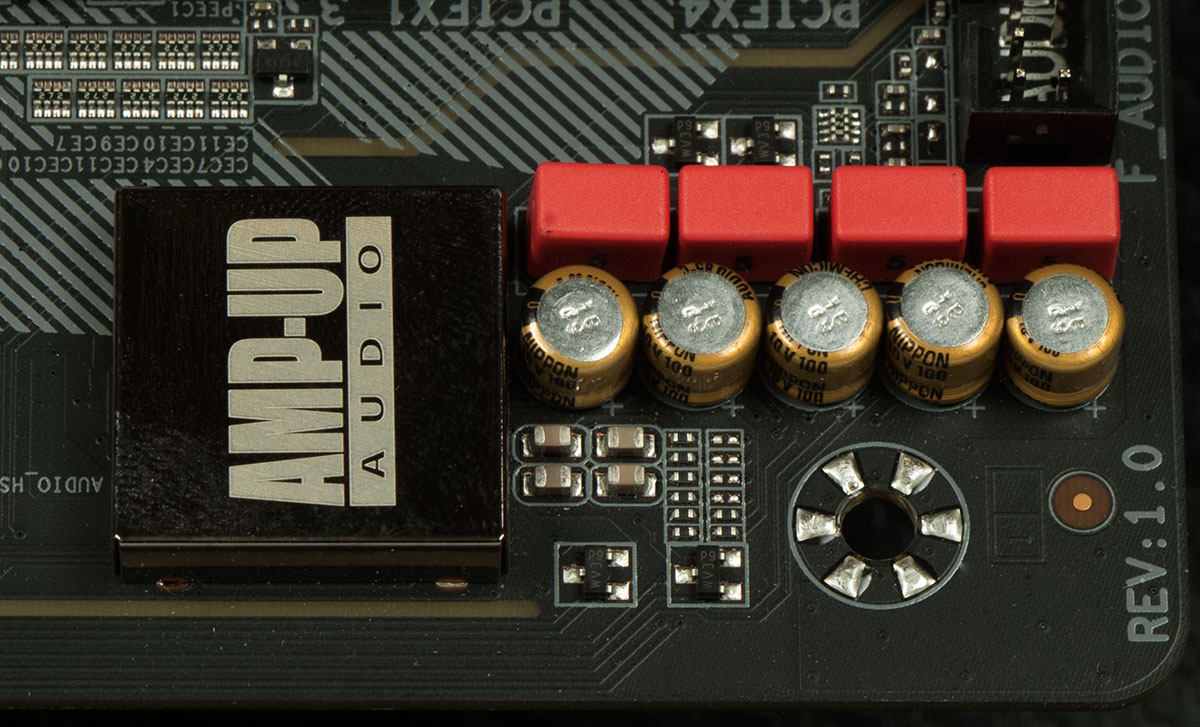

На наш взгляд, ещё несколько USB Type-A были бы кстати, тем более, что места для их размещения хватает (ищите в старших сериях). Все в угоду низкой цены. Со звуком та же история — традиционный кодек Realtek с хорошей системой питания, более ничего.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 16

Но, в отличии от разъёмов USB, тут ход правильный — штатного кодека хватает большинству пользователей, а остальные приобретают дискретные карты расширения; серьёзно вкладываться в качественный звук на мало- и среднебюджетных платах нет смысла.

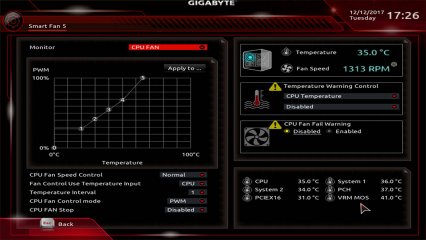

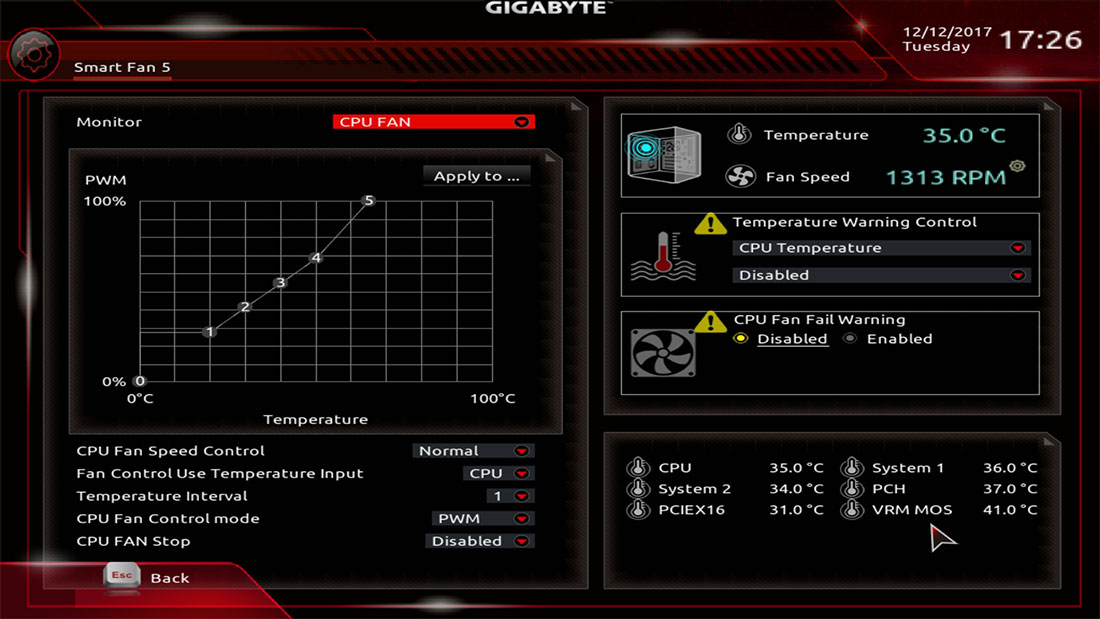

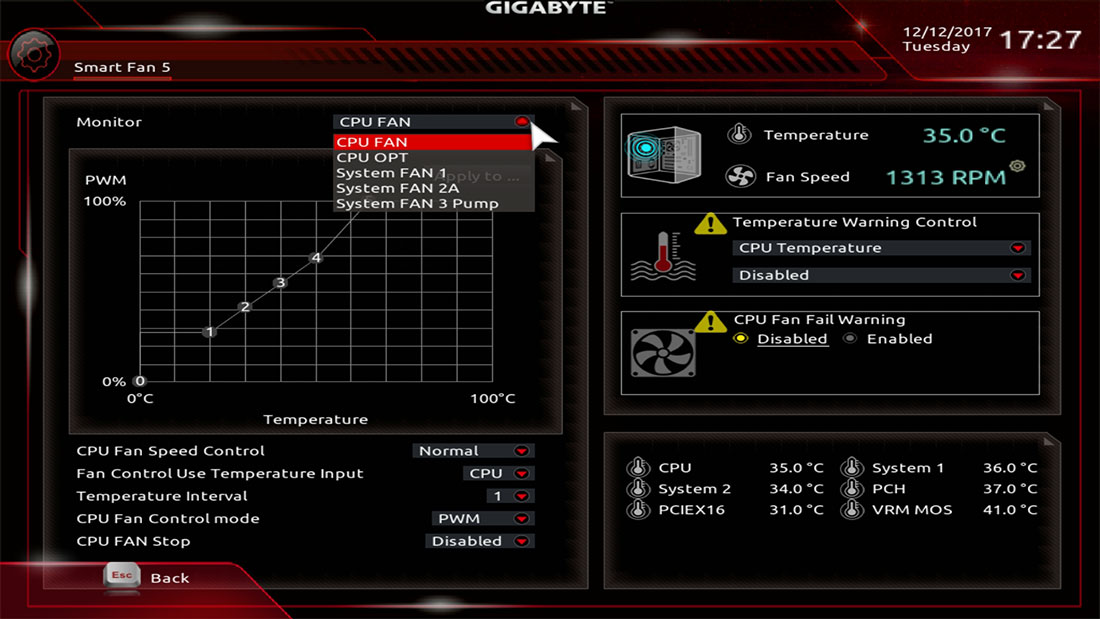

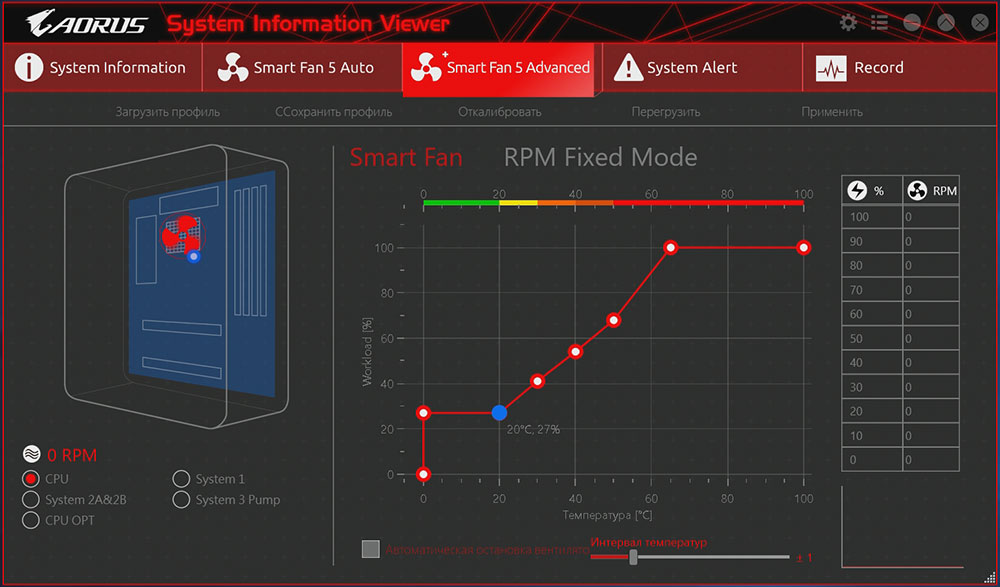

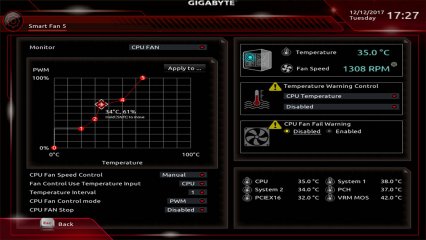

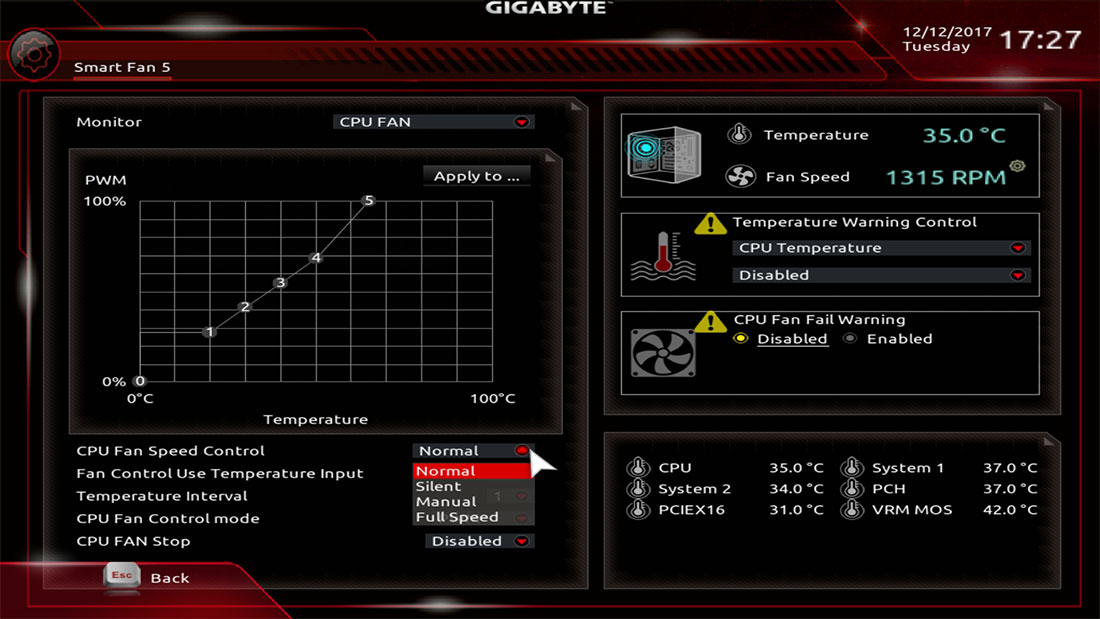

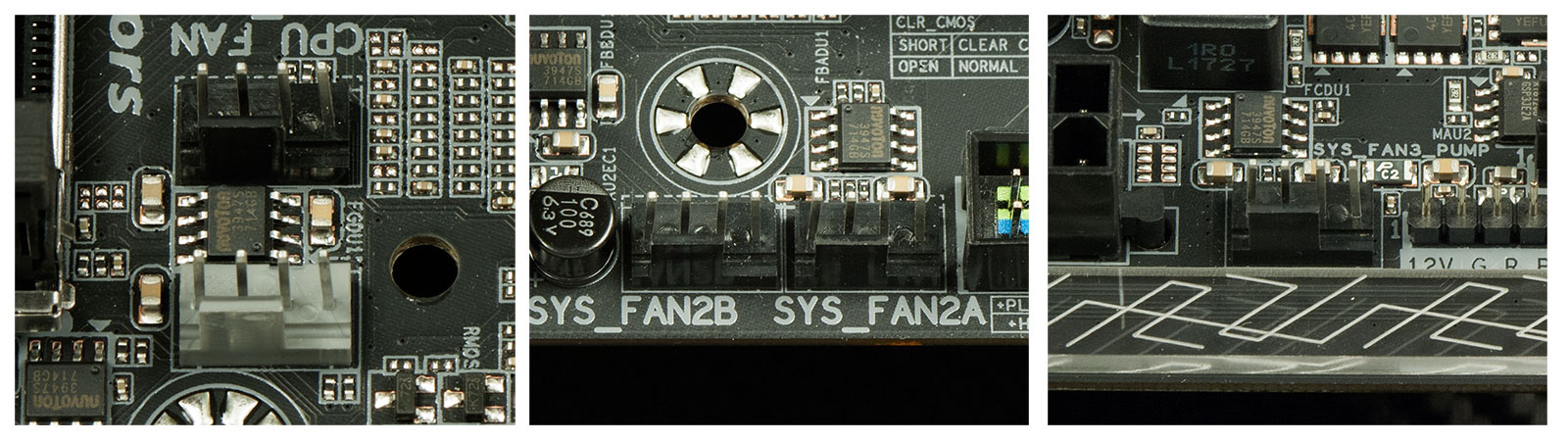

К системе управления вентиляторами претензий нет совсем. Шесть четырёхконтактных разъёмов раскиданы по периметру платы, управляются через утилиту SmartFan 5.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Внешний вид. 17

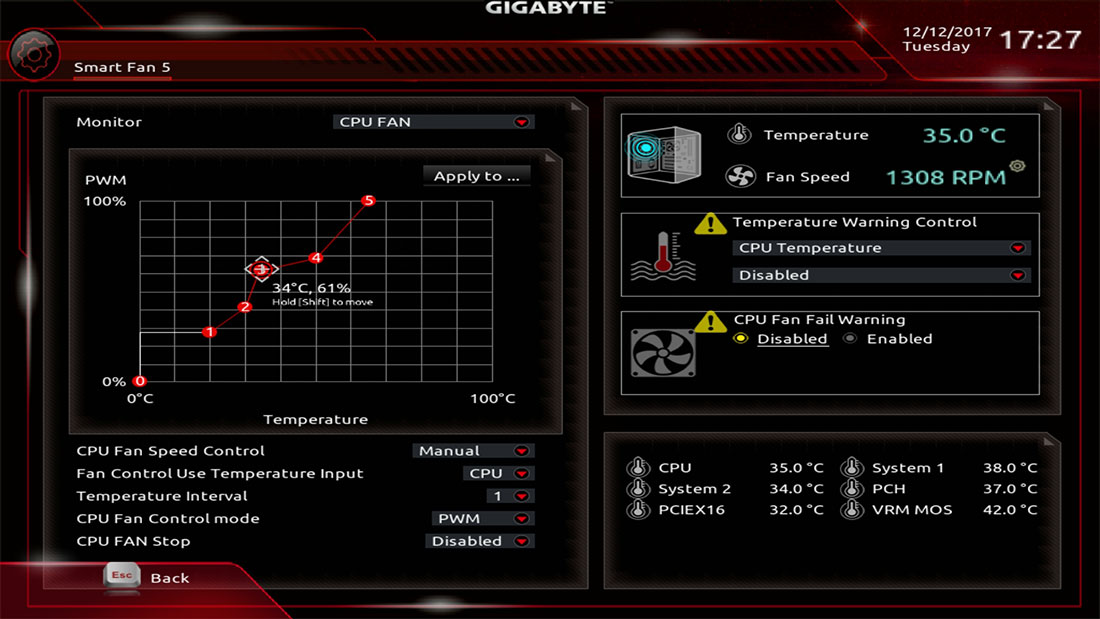

Под каждый вентилятор можно выбрать профиль или отдельно построить график оборотов.

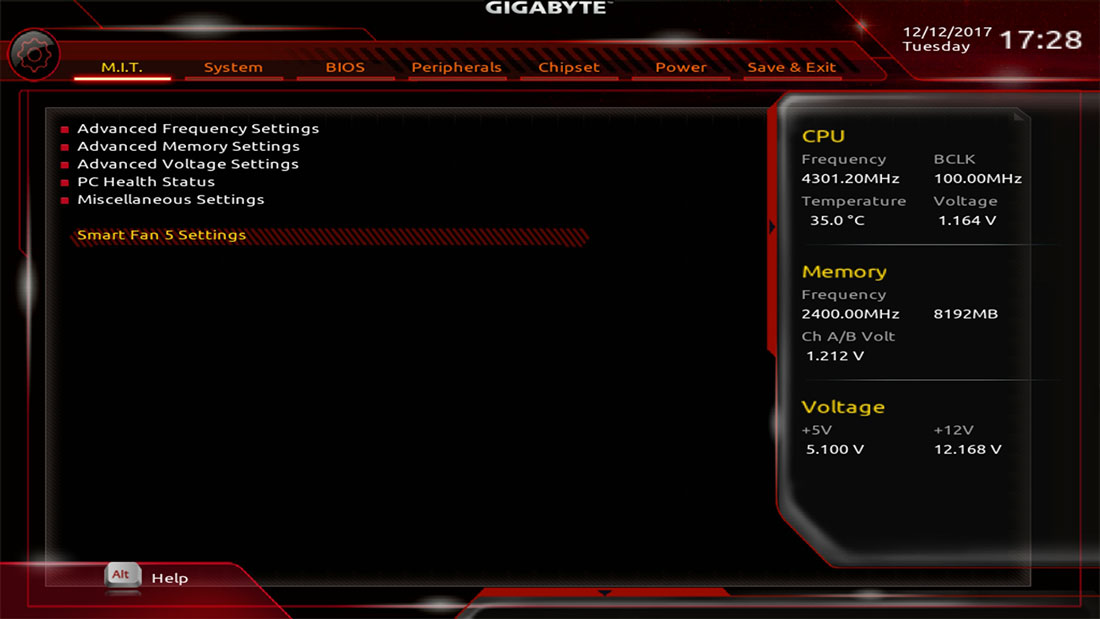

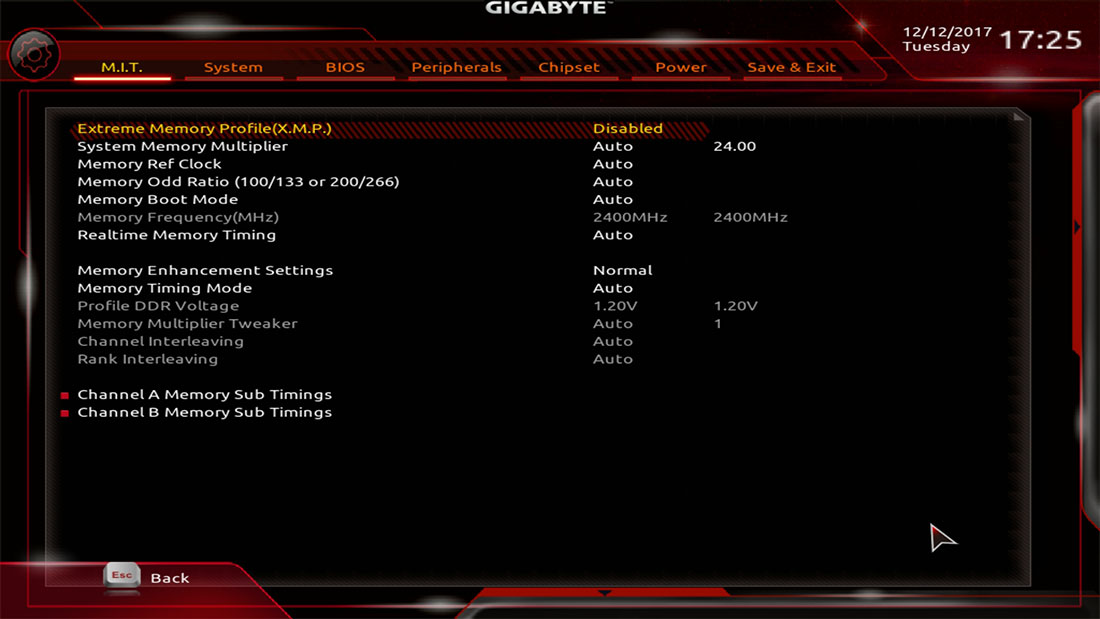

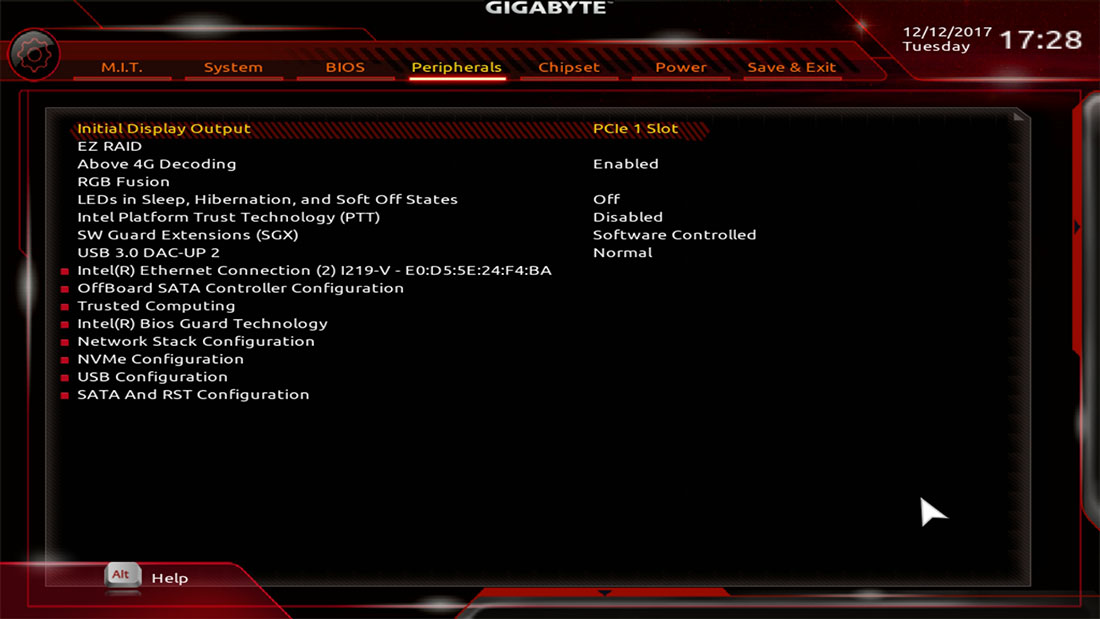

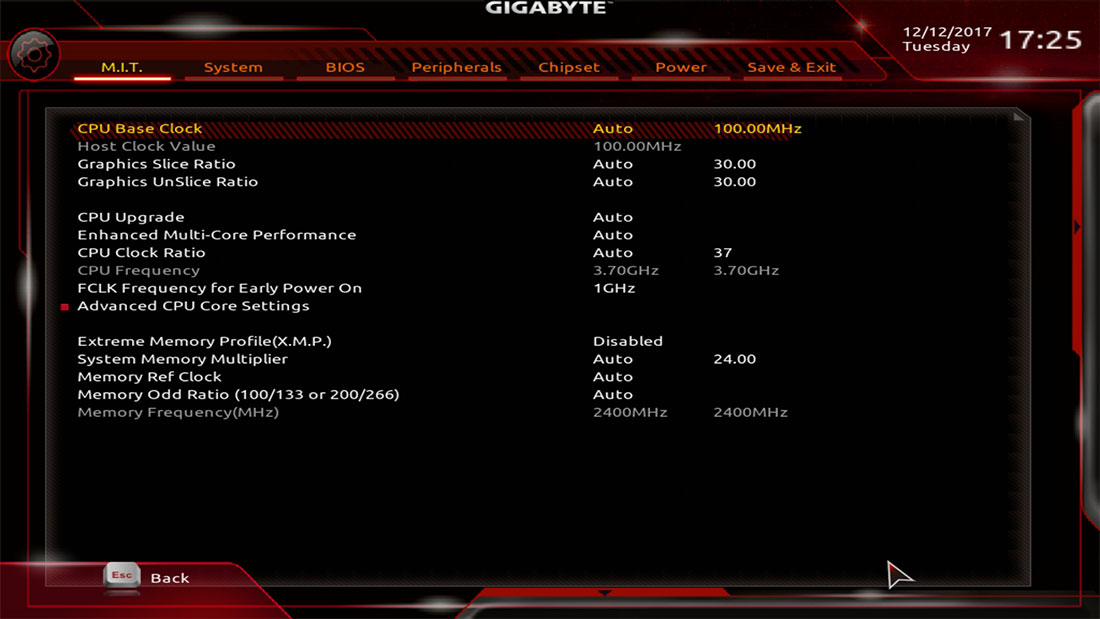

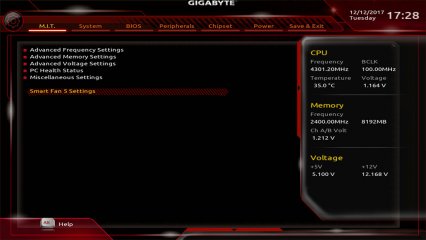

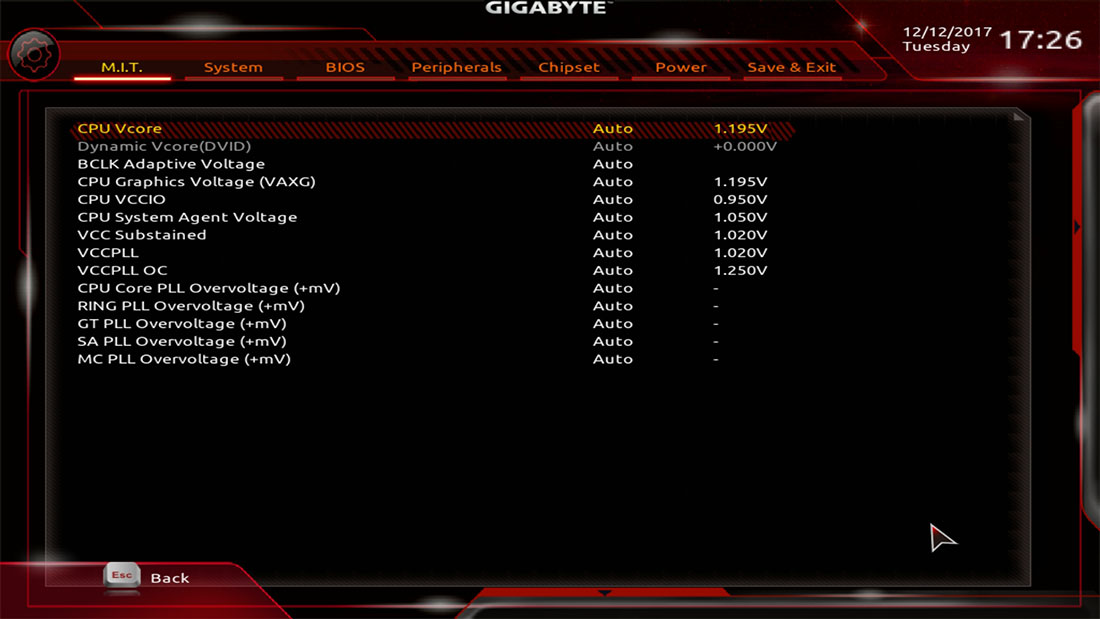

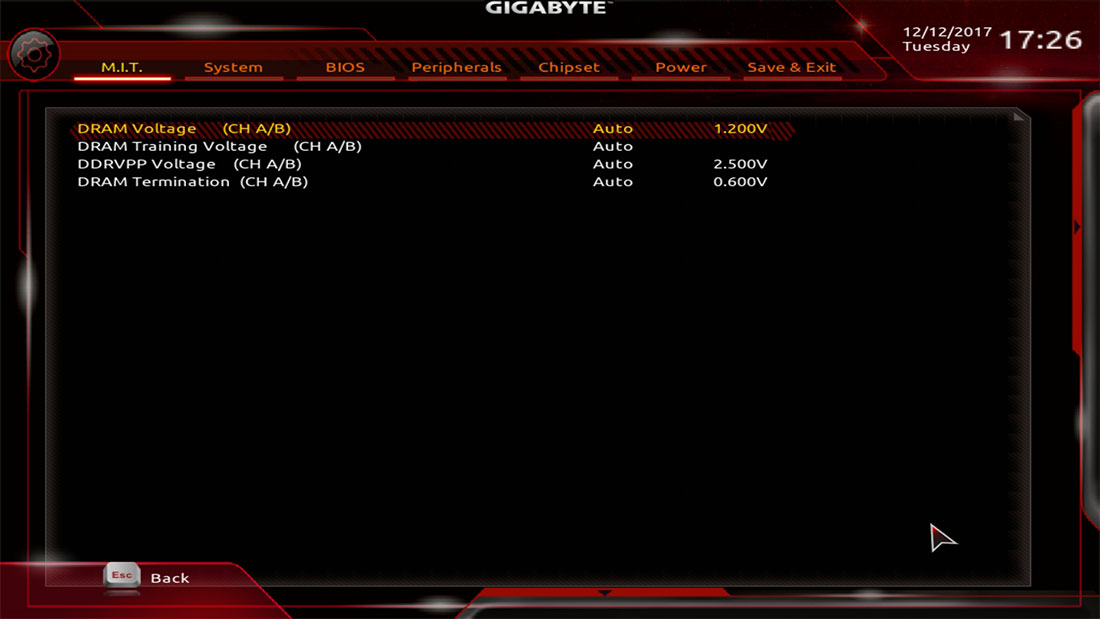

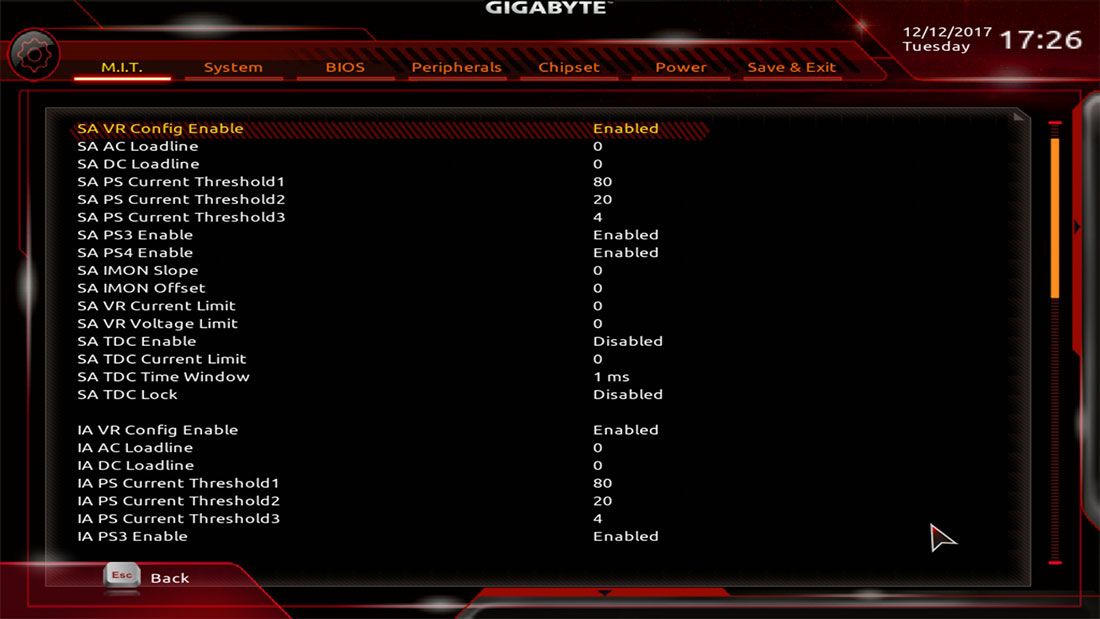

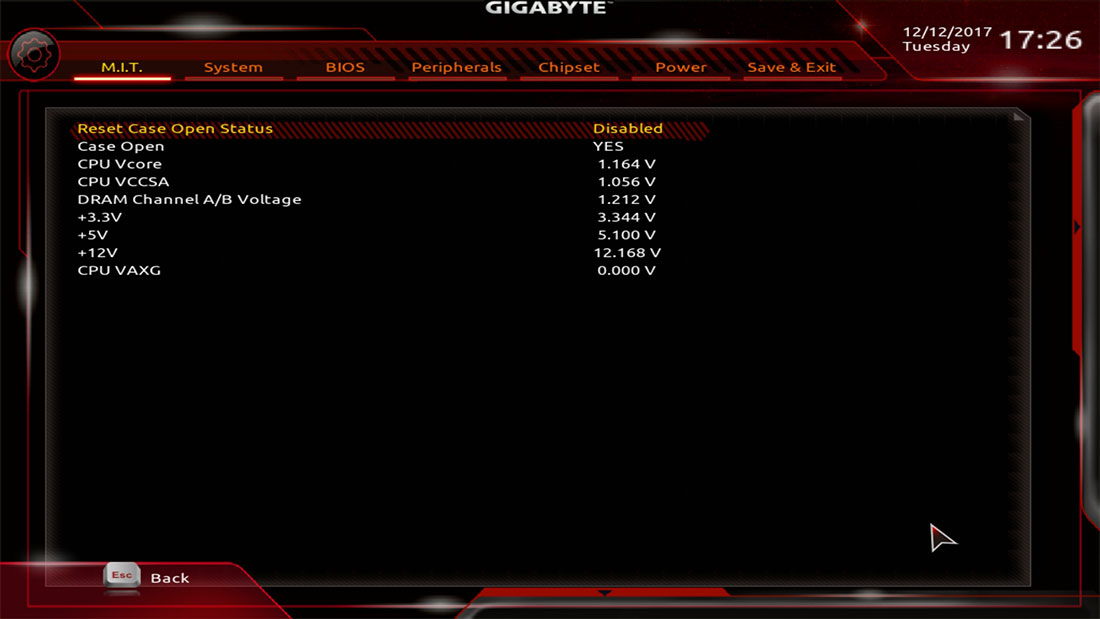

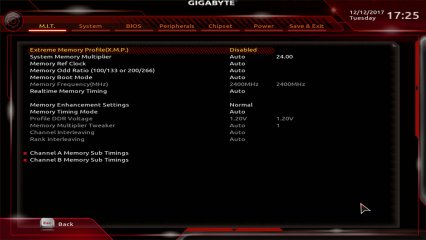

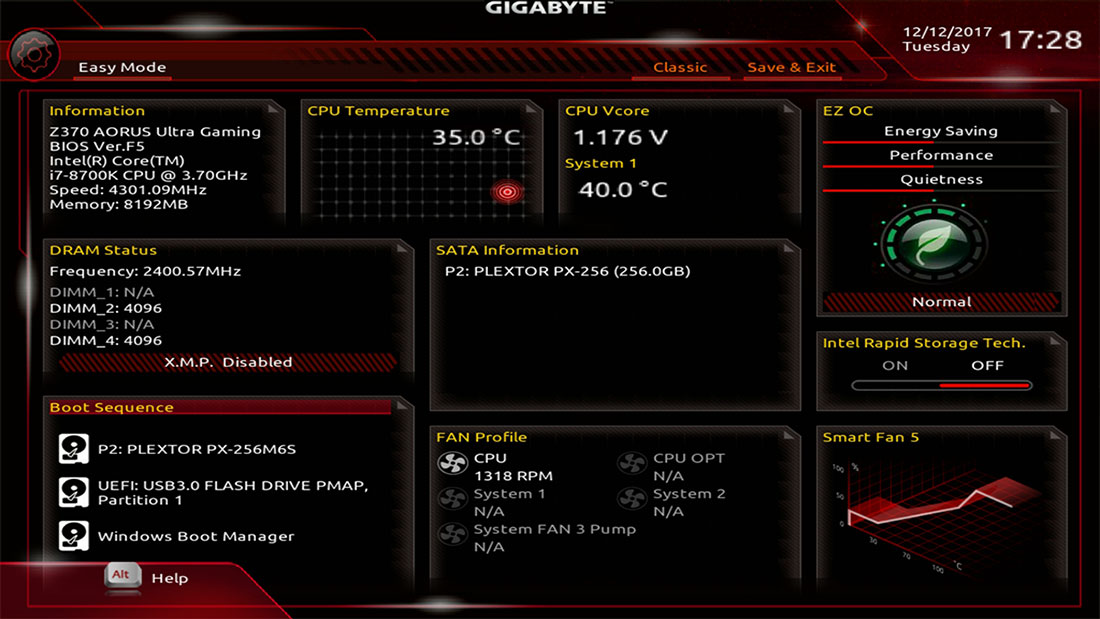

Оболочка BIOS в Ultra Gaming под стать всей игровой линейке последних двух лет — обилие настроек для всех основных компонентов системы, широкие возможности по разгону и даже некоторое количество готовых пресетов.

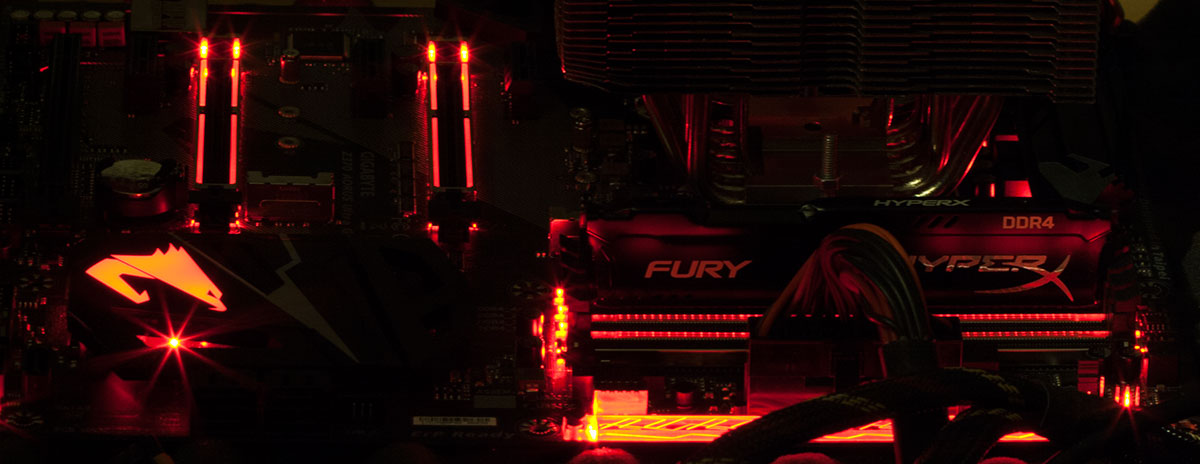

Настройка свечения многочисленных RGB-диодов теперь доступна без фирменной утилиты.

Программное обеспечение

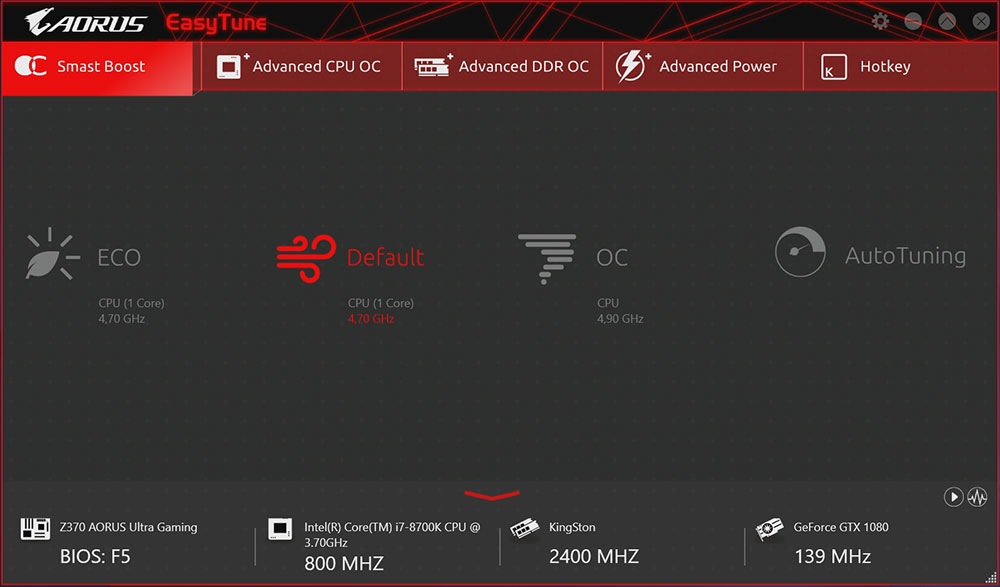

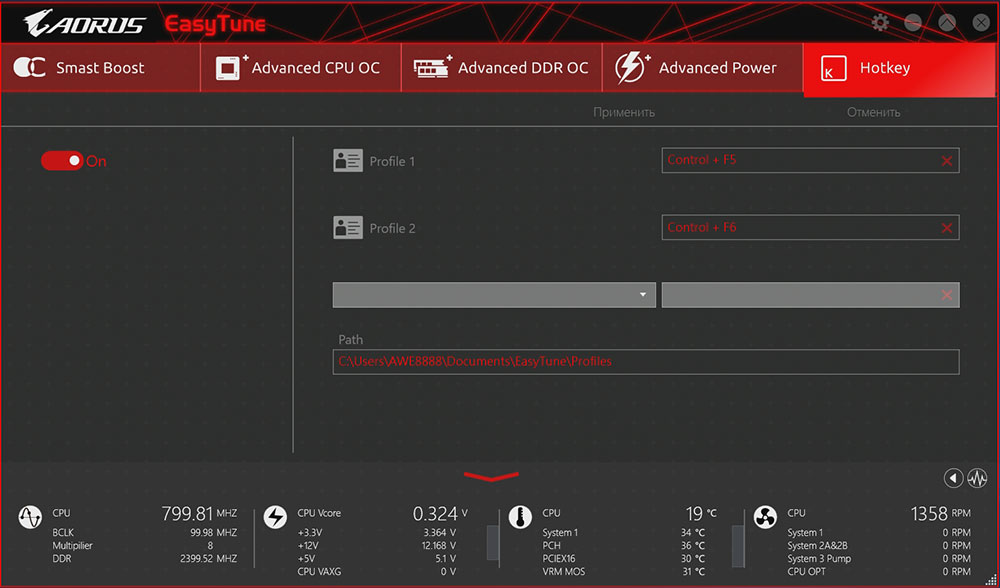

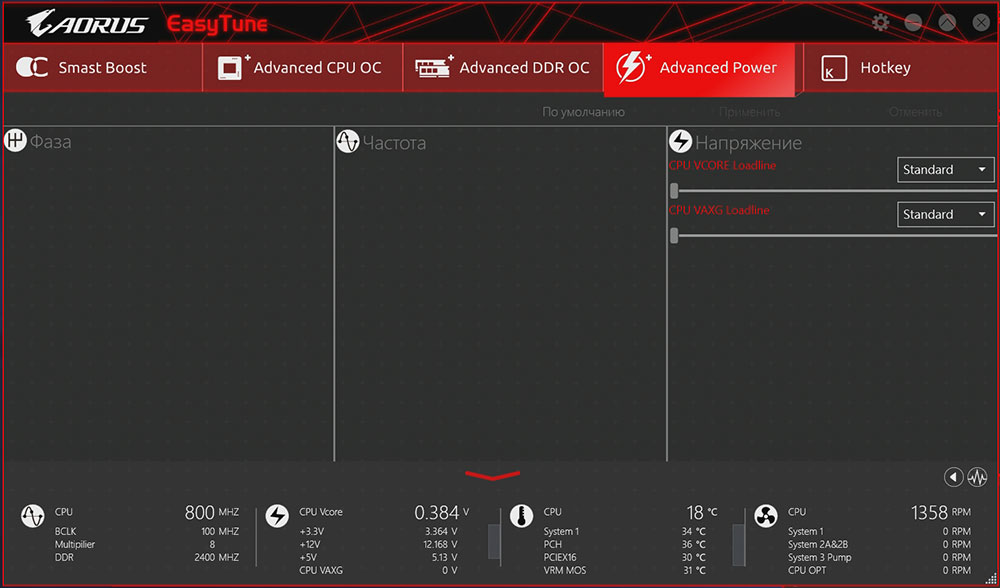

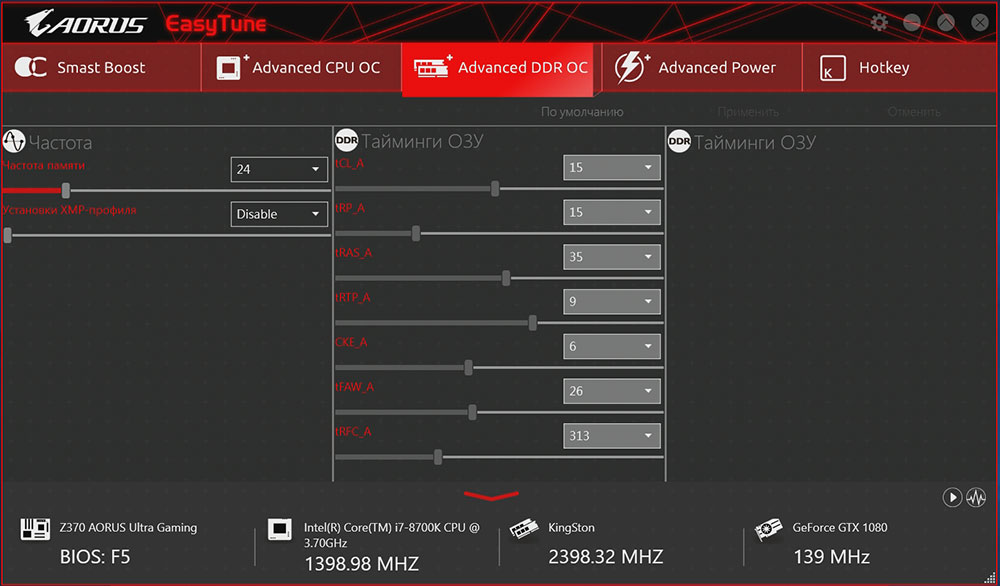

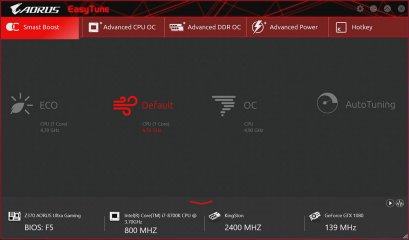

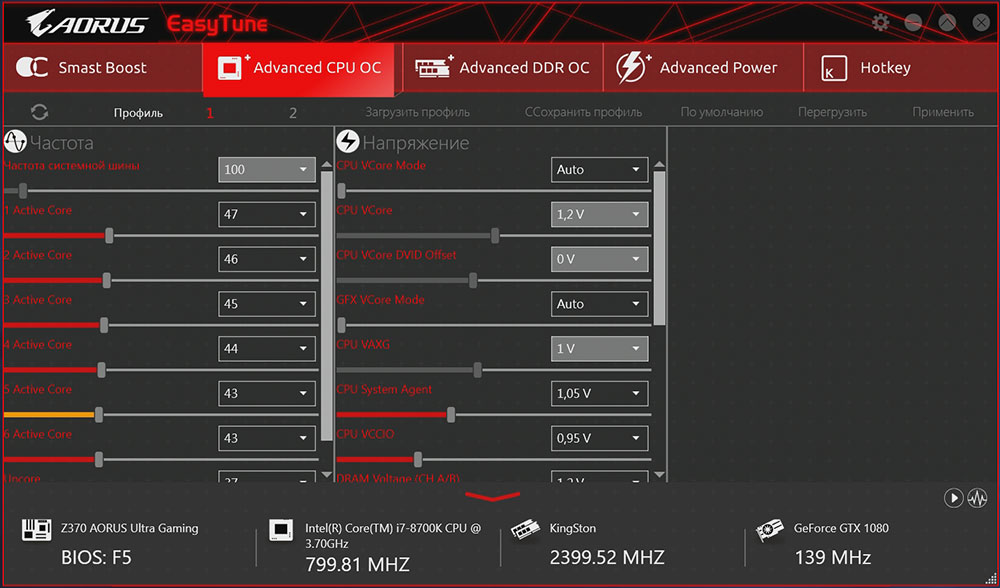

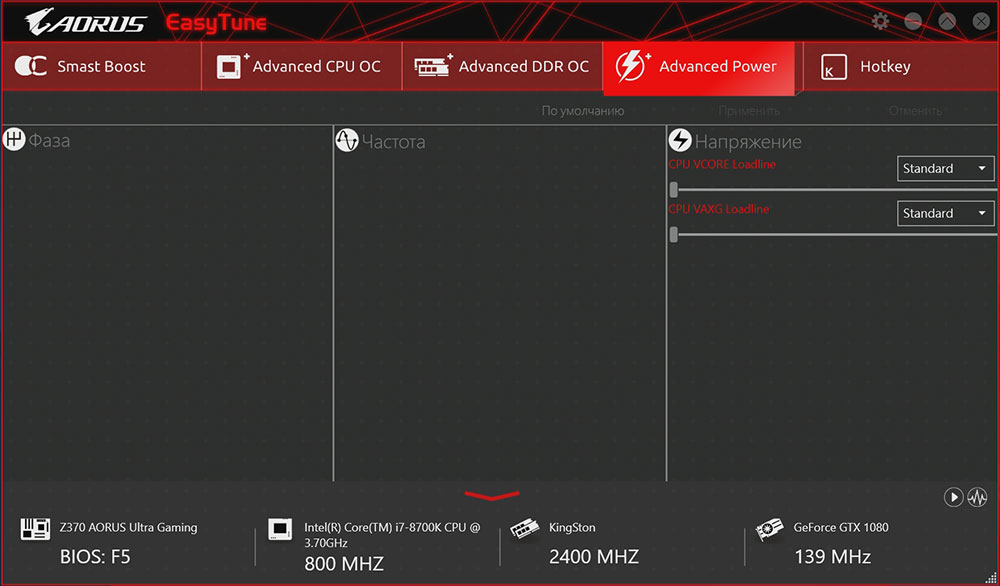

Для тех, кто не жалует скупой на визуальное оформление BIOS, GIGABYTE подготовила утилиту EasyTune – многофункциональный инструмент по мониторингу и настройке системы. Можно выбрать базовые профили или задать параметры самостоятельно.

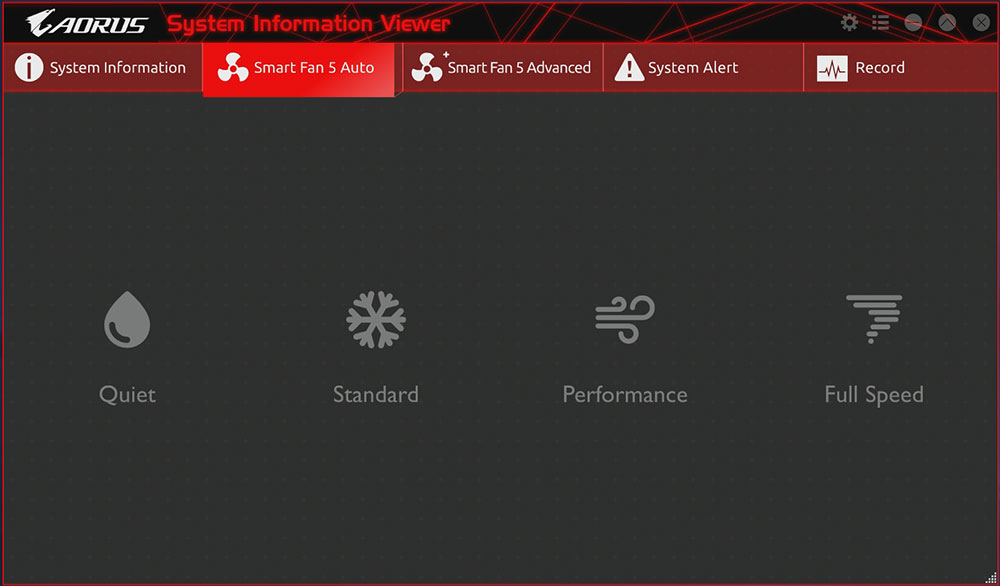

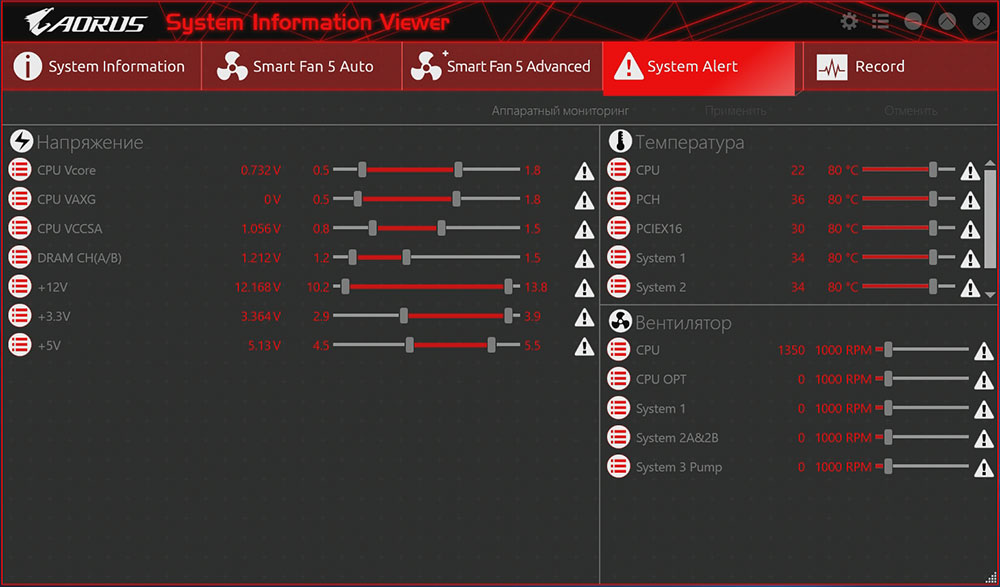

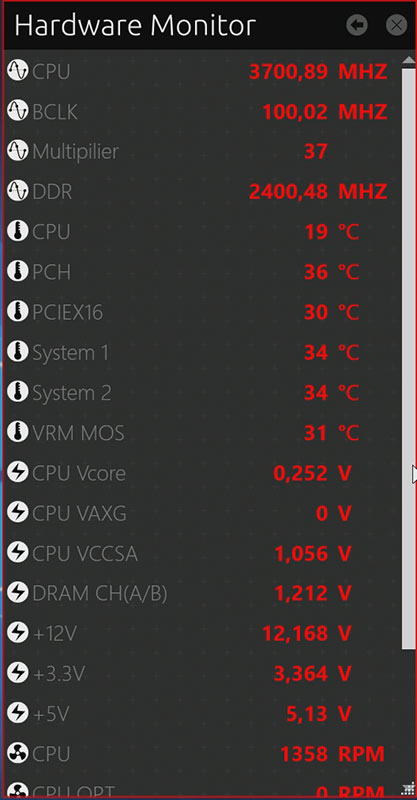

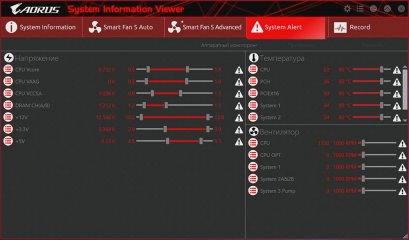

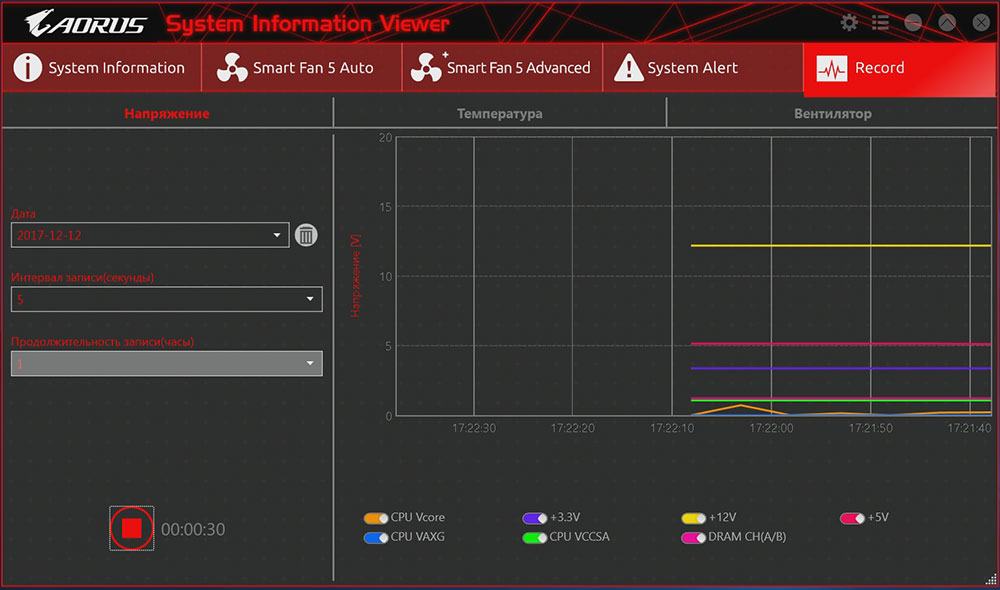

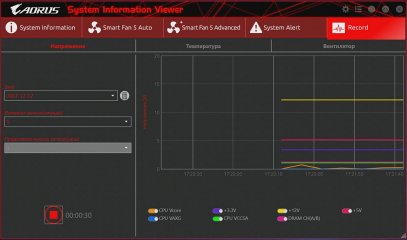

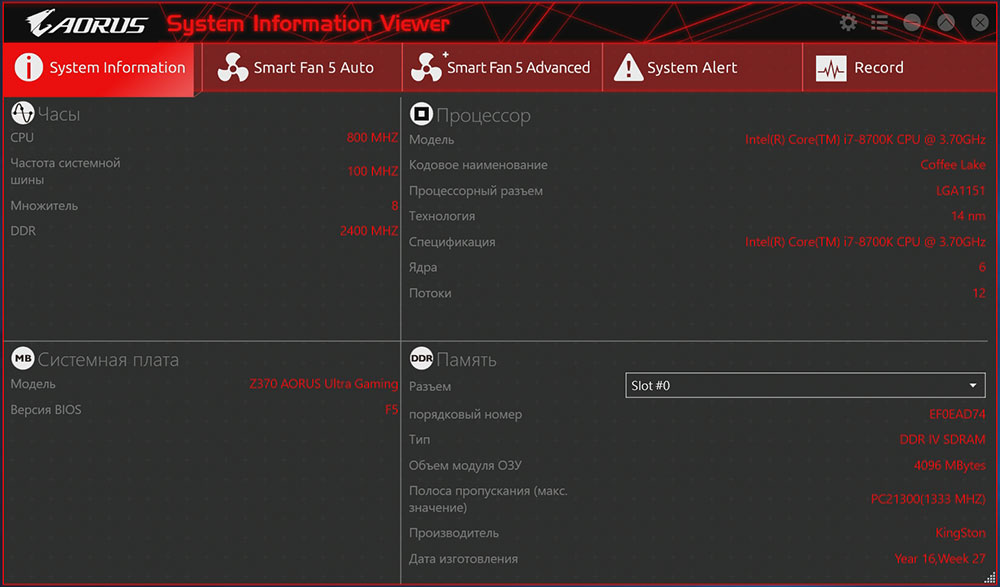

По какой-то причине утилита SIV (System Information Viewer) отделена от EasyTune, а зря – Windows-версия SmartFan 5 отлично бы смотрелась в качестве одной из закладок, а не отдельным приложением.

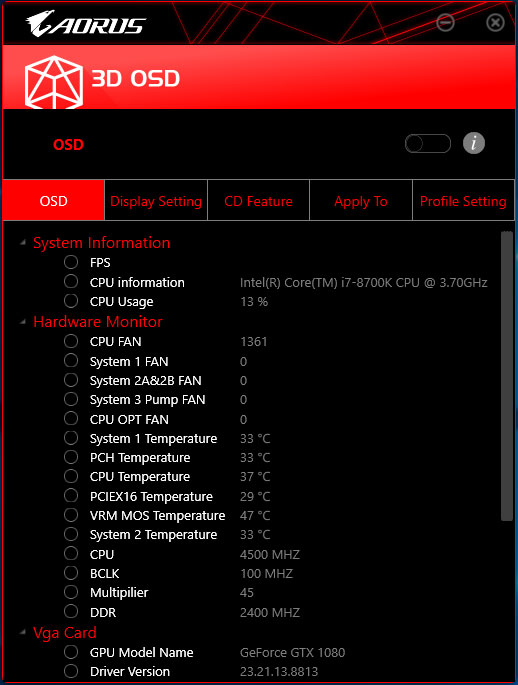

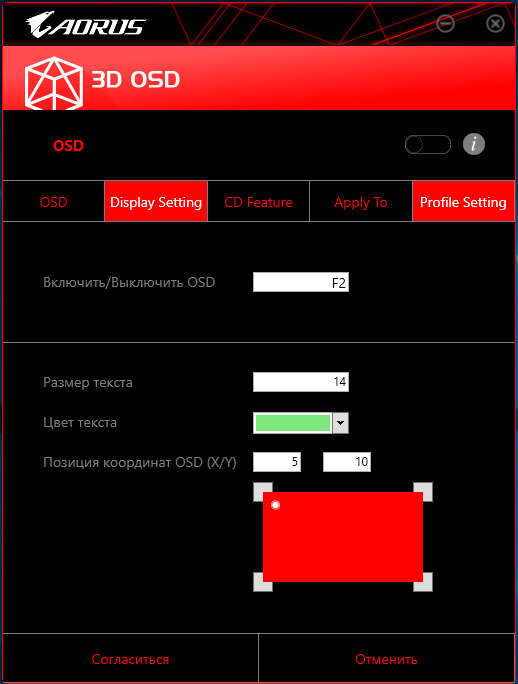

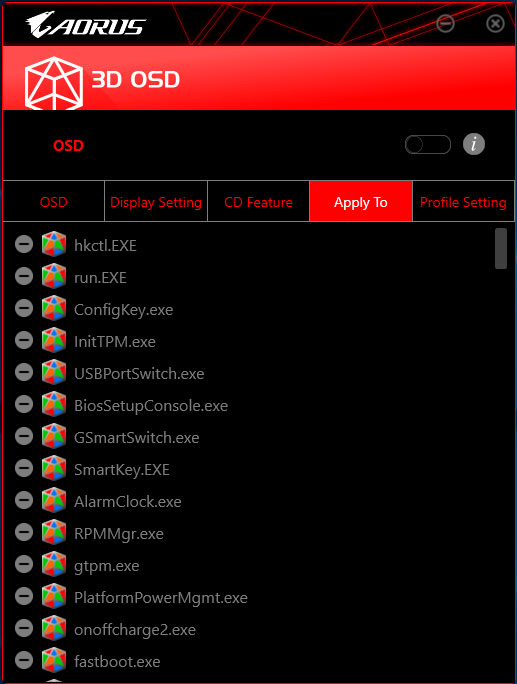

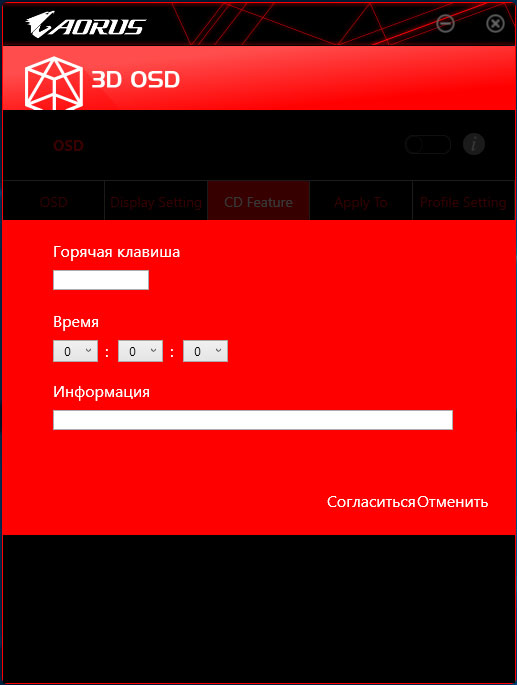

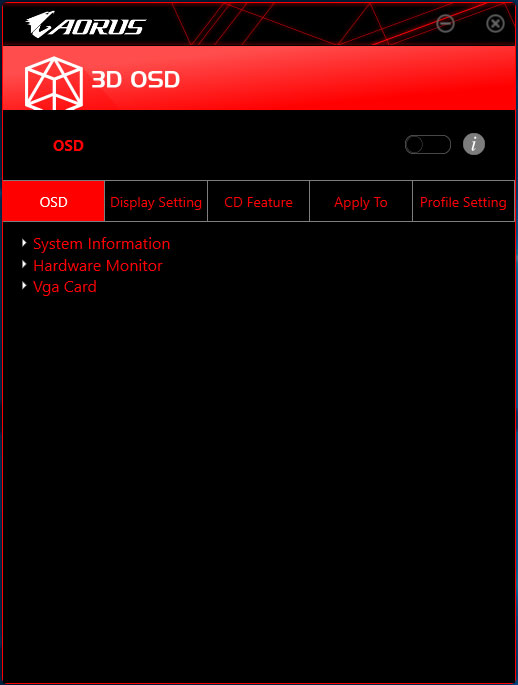

3D OSD поможет собрать данные о работе системы: температуры, напряжения и прочие параметры будут всегда на виду. Объём отображаемых данных и другие параметры гибко настраиваются через основное окно утилиты. Например, утилита 3D OSD способна вывести на экран поверх работающих приложений скорость отрисовки трёхмерных сцен в играх (FPS- кадр/c) и иную служебную информацию.

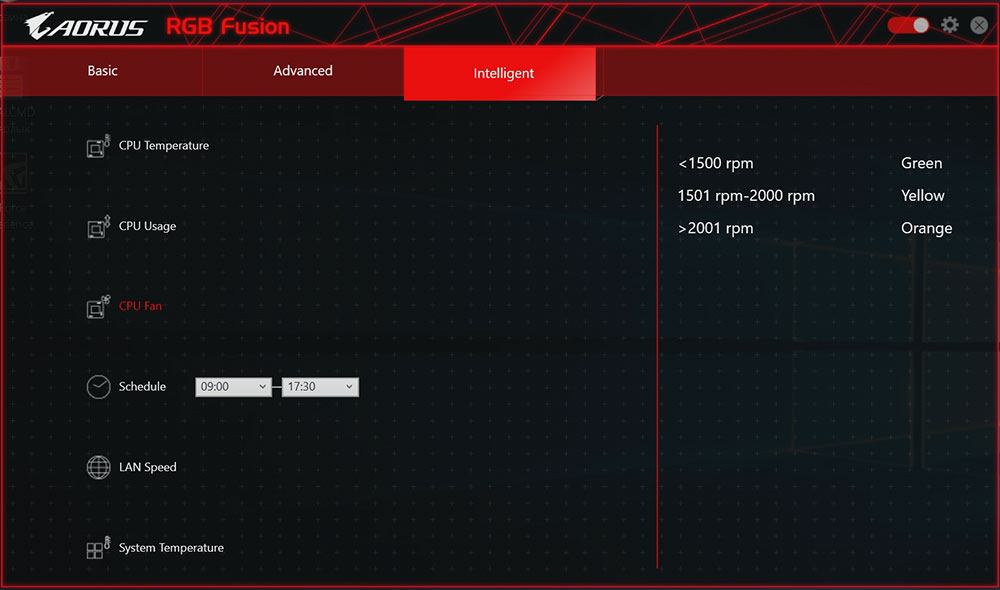

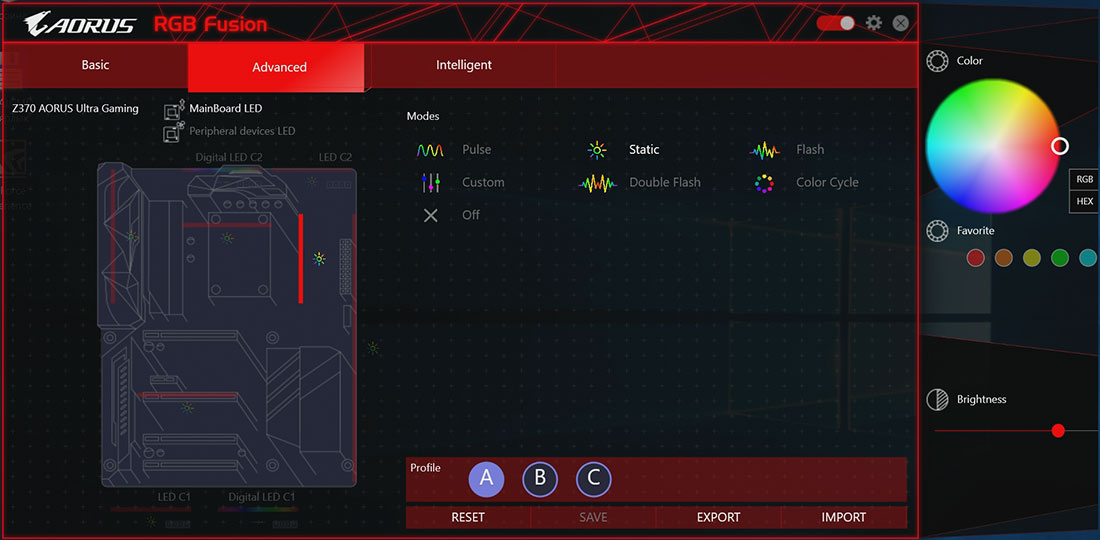

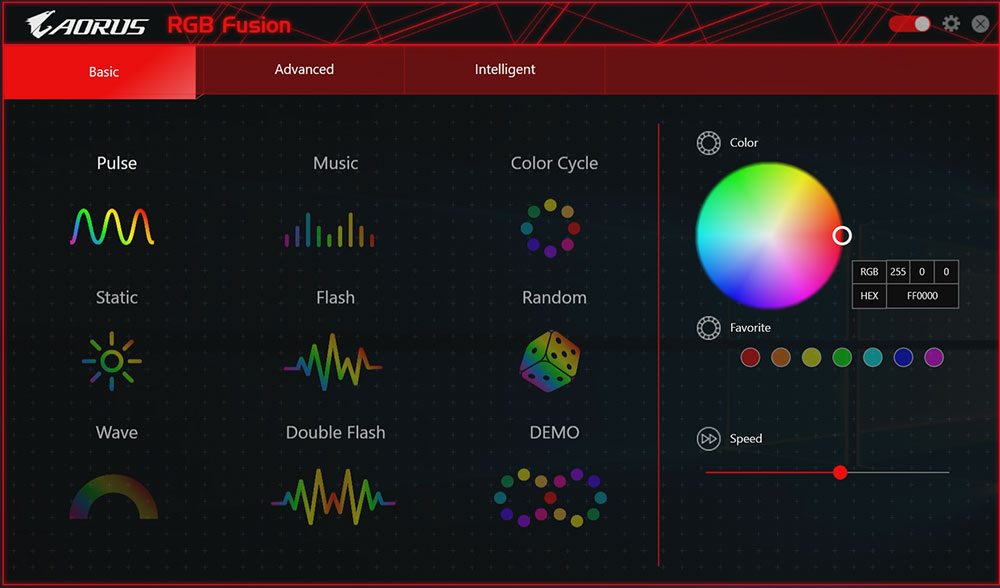

RGB Fusion помогает настроить подсветку матплаты по своему вкусу. Изначально доступно более 10 настраиваемых пресетов, возможна индивидуальная настройка каждой зоны свечения.

Подведём итоги

GIGABYTE Z370 AORUS Ultra Gaming — хорошая среднебюджетная материнская плата для продвинутого экономного пользователя. Она не перегружена малоиспользуемыми опциями вроде второго сетевого контроллера, дополнительных усилителей звуковой карты и других. Из новомодных «украшений» — только RGB-подсветка. Вместе с тем, базовый функционал проработан достойно: хорошее охлаждение, качественное питание, обилие инструментов для настройки параметров системы из-под BIOS и Windows.
Обзор платы GIGABYTE Z370 AORUS Ultra Gaming — Подведём итоги. 1

Плюсы:
  • Адекватная цена.
  • Большие возможности по настройке и разгону процессора и памяти.
  • Полный базовый набор слотов расширения и интерфейсов, включая 6 разъёмов под вентиляторы и качественный звуковой кодек.
  • Продуманная разводка.
  • Красивая, гибко настраиваемая подсветка.
Минусы:
  • Хотелось видеть больше USB 3.0.
Может не понравиться:
  • Нет встроенного адаптера Wi-Fi.
