GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов

Материнская плата от GIGABYTE с продвинутыми возможностями разгона, широким спектром интерфейсов и сочной подсветкой
Выбор материнской платы – непростая задача, особенно в условиях скромного бюджета. Это резко ограничивает в выборе, зато проще определиться. Если же на «мать» отложено тысяч 15-20 рублей, то открывшийся выбор озадачивает, как количественно, так и качественно. Особенно непросто дело с «народной» платформой Intel, той, что на LGA 1151. Приходится подробно оценивать каждый вариант на предмет актуальности основных и дополнительных функций. Для упрощения задачи постараемся детально описать одну привлекательную по цене и функциональности модель на чипсете Z270, которая приехала в нашу лабораторию. Имя ей – GIGABYTE GA-Z270X-Gaming 7.


Технические характеристики

  • Форм-фактор: ATX, 305×244 мм.
  • Процессорный разъем: LGA 1151.
  • Системная логика: Intel Z270 Express.
  • Оперативная память: 4×DIMM DDR4 до 4133 МГц, до 64 ГБ.
  • Звук: 5.1 HD Audio (Creative Sound Core3D).
  • Сеть: 2×1 Гбит Ethernet (Killer E2500, I219-V).
  • Слоты расширения: 3×PCI-E x16, 3×PCI-E x1.
  • Накопители: 6×SATA III 6 Gbit/s, 3×SATA Express, 2x M.2, 1x U.2.
  • Разъемы USB: 4×USB 2.0, 9×USB 3.0, 1×USB 3.1 Type A, 1×USB 3.1 Type C.
  • Задняя панель: HDMI, DisplayPort, PS/2, 2×RJ-45, 5×USB 3.0, USB 3.1 Type C, S/PDIF, 5×3,5 мм аудиоджек.
  • Цена: 16 000 рублей.

Комплектация

Материнская плата поставляется в картонной коробке.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Комплектация. 1

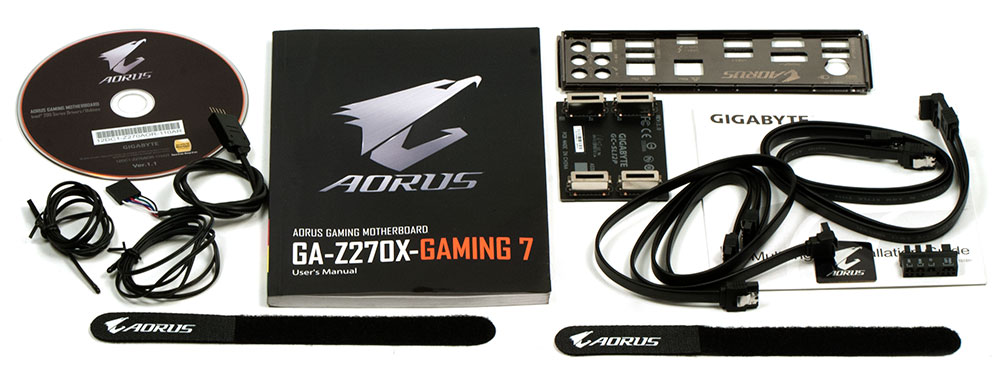

Комплектация хорошая. Помимо необходимых для установки аксессуаров (планка задней панели, диск с драйверами, инструкция по эксплуатации) в коробке удалось найти четыре SATA-шлейфа, два термодатчика, переходник для подключения светодиодных лент, SLI-мост, G-коннектор, наклейки на корпус, SATA-кабели и две стяжки на липучках.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Комплектация. 2

Внешний вид

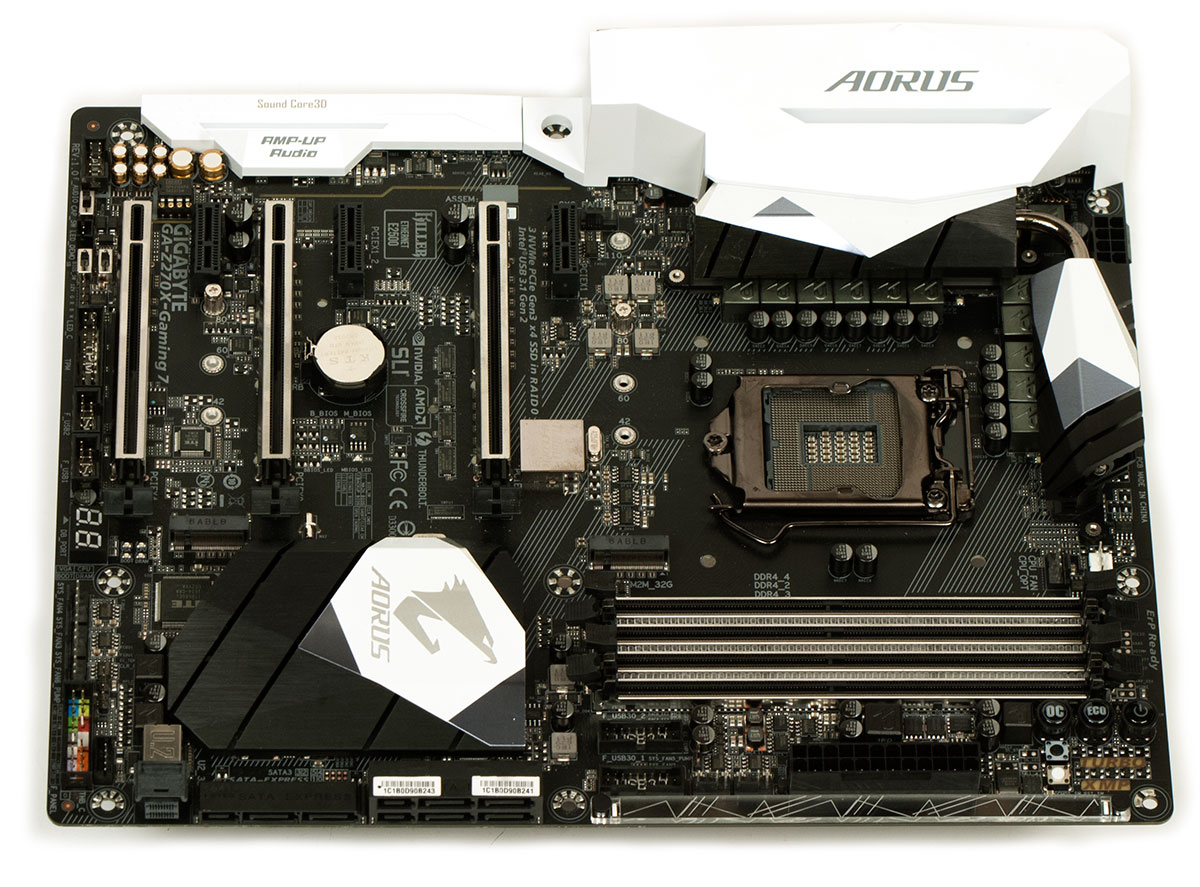

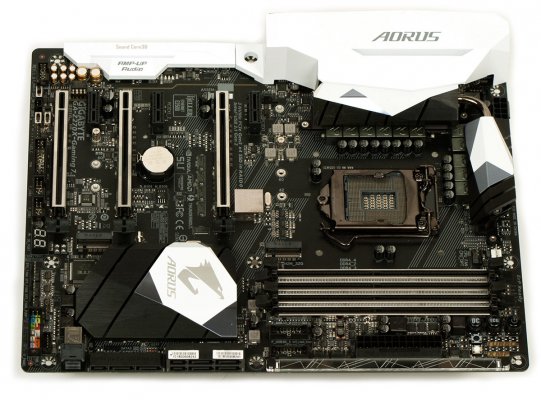

Черный лак в сочетании с белыми пластиковыми кожухами и блестящими металлическими рамками слотов выглядит презентабельно.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 1

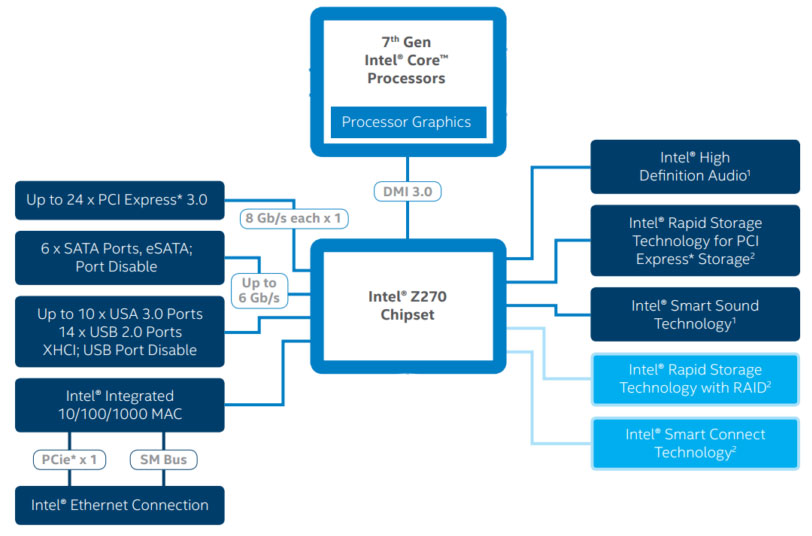

Основа платы – набор системной логики Intel Z270 под процессоры на ядрах Sky Lake и Kaby Lake.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 2

Intel в последнее время экономит на встроенных контроллерах, предоставляя возможность разработчикам самостоятельно наращивать функциональность с помощью дополнительных. Вполне логичный шаг от компании, которой последние пару-тройку лет конкурент не дышит в затылок.

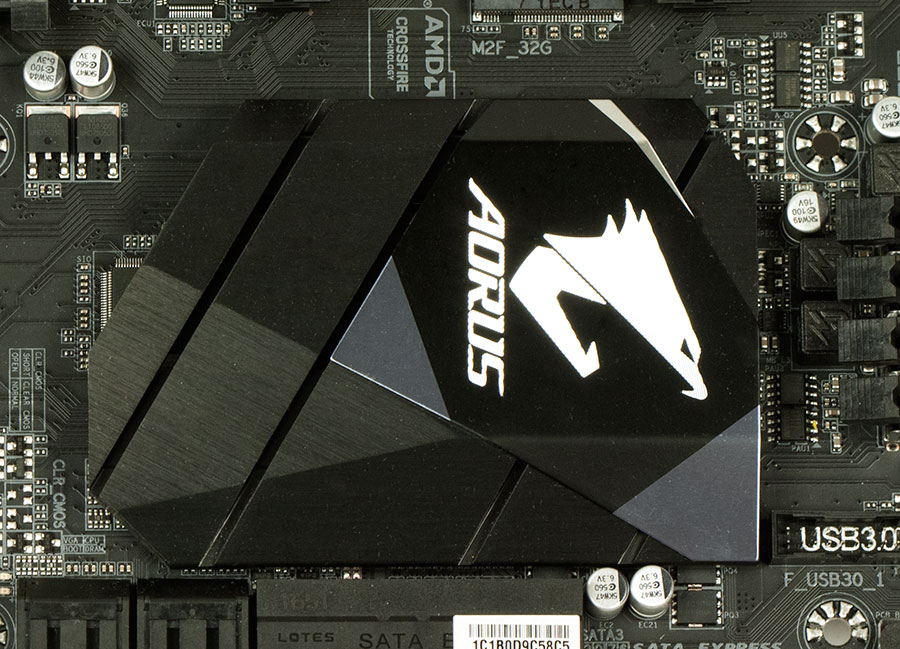

Продукты серии Gaming ориентированы на геймеров и энтузиастов, а потому всегда оснащаются эффективными системами охлаждения и питания. На радиаторы и обращаешь внимание при первом знакомстве с платой.

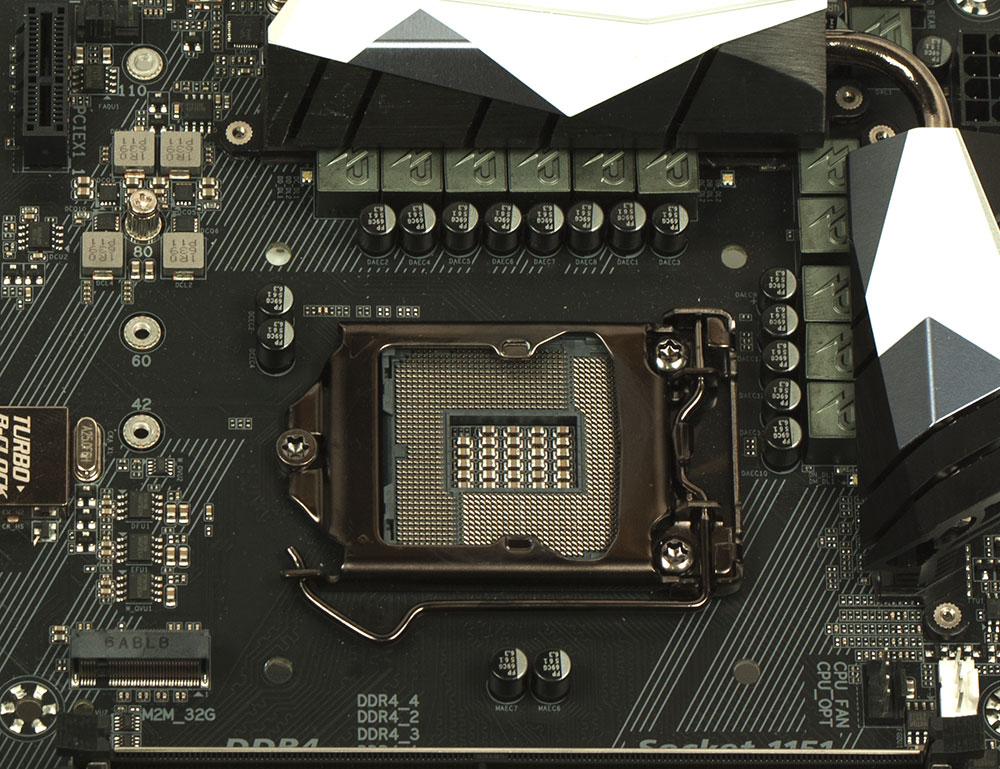

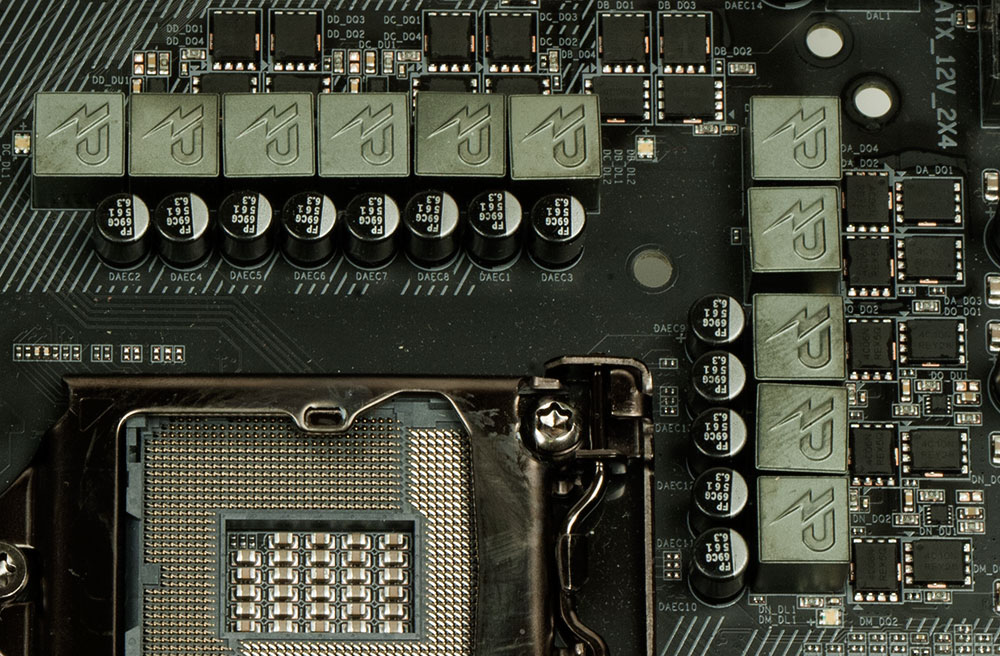

Процессоры под LGA 1151 могут потреблять в стоке до 91 Вт, а в разгоне порой и более двухсот. Мощный семифазный (точнее 4+2+1 фазы для питания процессора, видеоядра и контроллера памяти) преобразователь питания процессора основан на микросхеме ISL95866. В процессе тестов без дополнительного охлаждения он нагревался до 40 градусов, что можно считать хорошим результатом.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 5

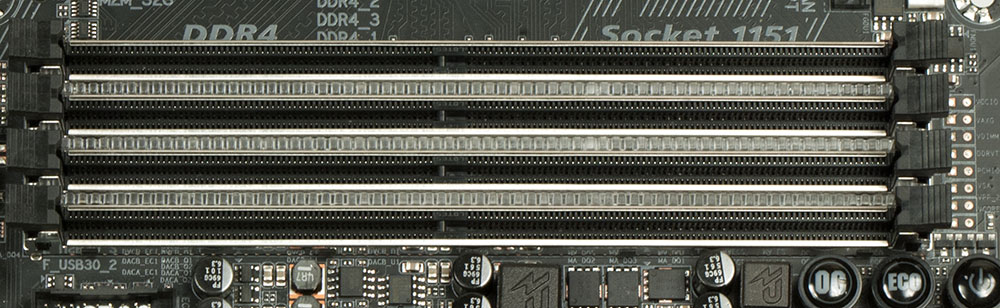

Под оперативную память распаяно четыре DIMM.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 6

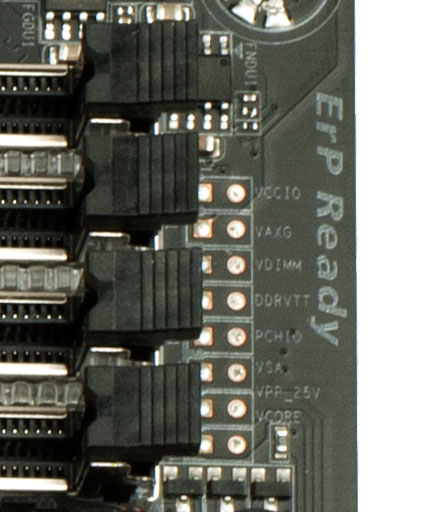

Слева от слотов памяти выведены точки замера ключевых напряжений. Очень полезная опция при наличии точного мультиметра и желания хорошо разогнать связку процессор-память.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 7

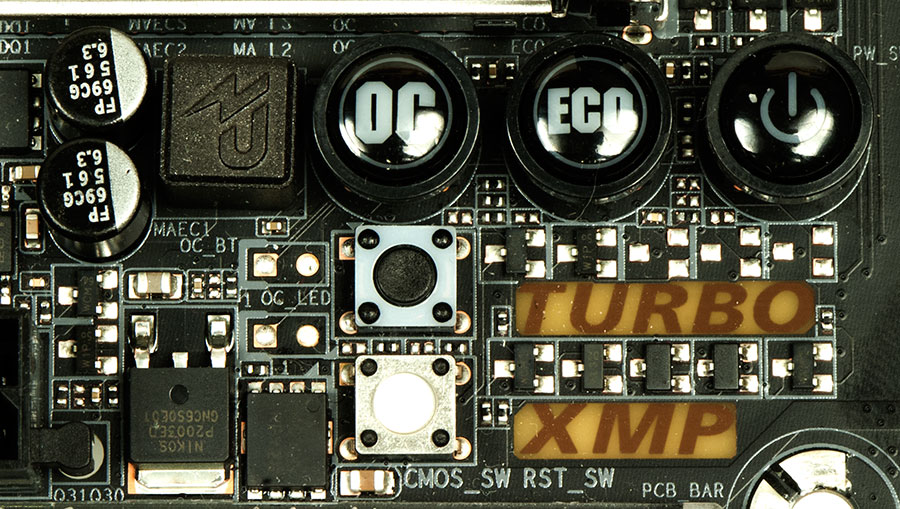

Коли уж заговорили о разгоне, стоит отметить кнопки базового управления (включение, перезагрузка, сброс BIOS, авторазгон и другие).
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 8

А также двузнаковый POST-индикатор, незаменимый при диагностике работы и инициализации матплаты.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 9

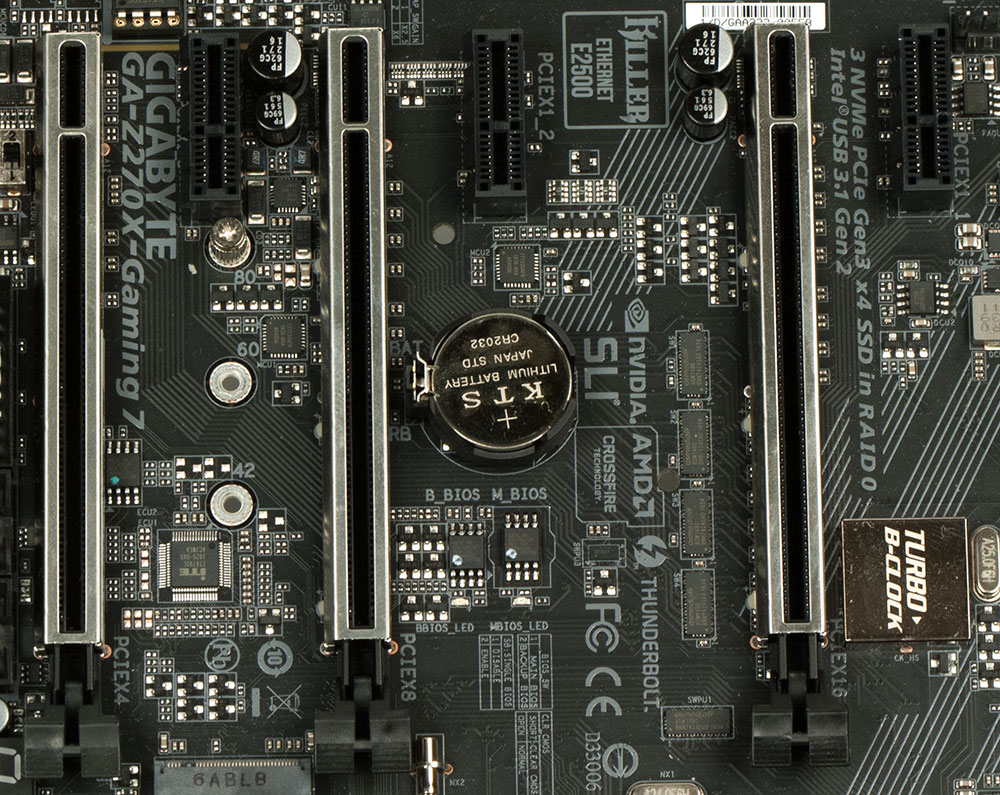

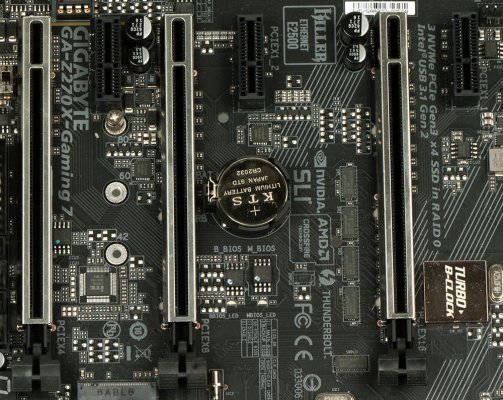

Под платы расширения выделено шесть слотов PCI Express, три x16 и столько же x1. Расстояние между первым (считая от процессора) и вторым PCI-Ex16 позволяет устанавливать видеокарты с громоздкими кулерами и не опасаться за эффективную работу систем охлаждения графических процессоров.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 10

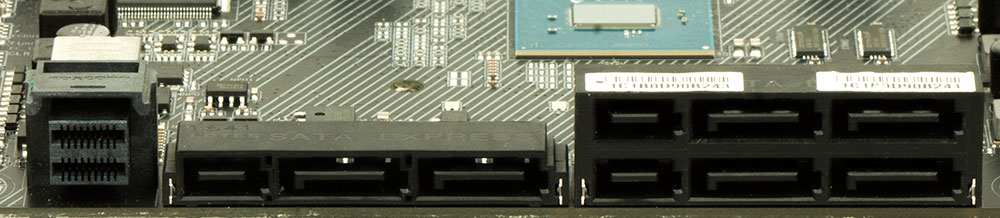

Под жесткие диски есть шесть SATA III, а SSD можно подключить к трём SATA Express, U.2…
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 11

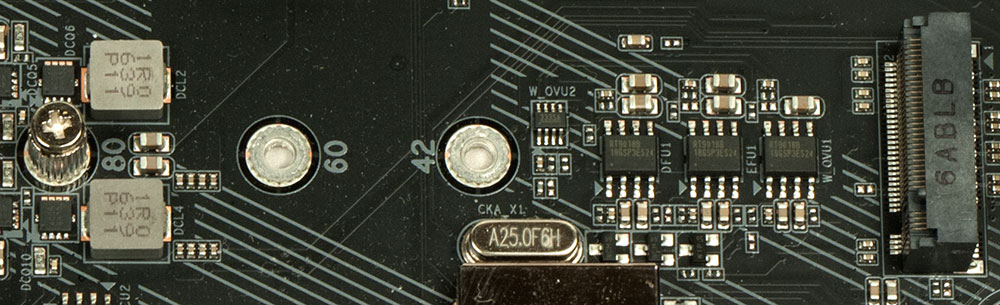

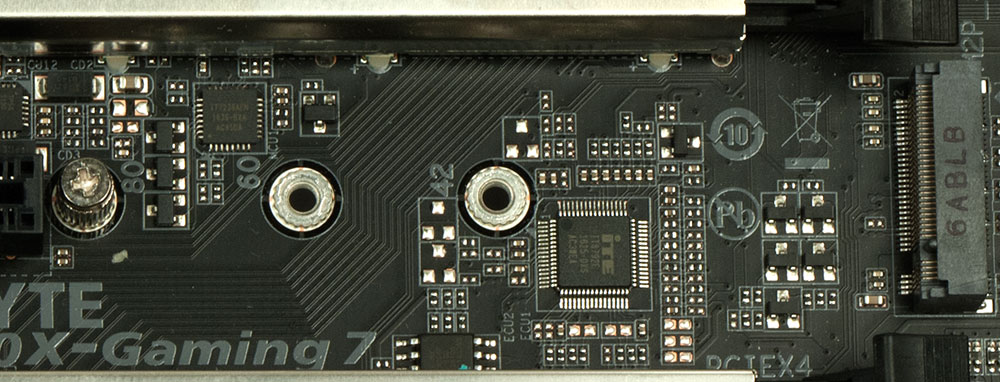

…или установить в пару M.2 разъемов (поддерживают NVMe накопители).
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 12
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 13

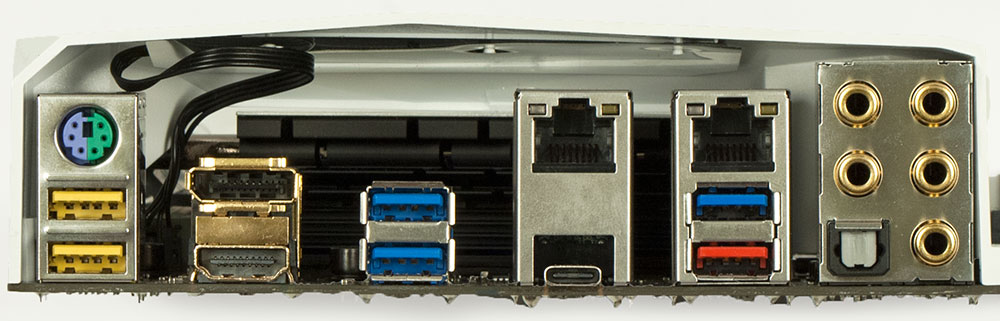

Задняя панель у платы такого класса могла бы выглядеть и побогаче; особенно не хватает разъемов USB третьей версии, которые в большинстве предлагается подключать на выносных планках (в комплект не входят).
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 14
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 15

Зато с активным охлаждением все прекрасно – восемь четырехпиновых коннекторов под вентиляторы и каждый может быть индивидуально настроен.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 16

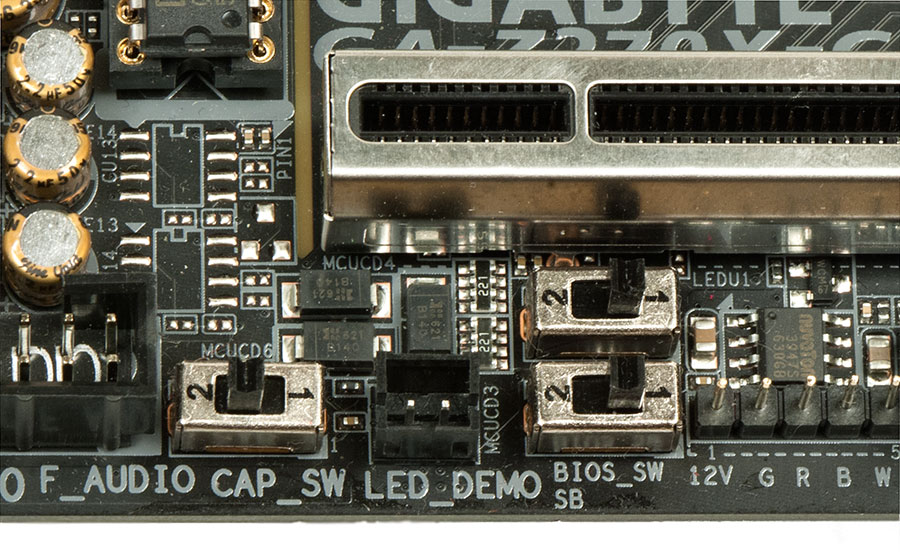

Стоит упомянуть про три переключателя рядом с дальним (от процессора) PCI-E x16.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 17

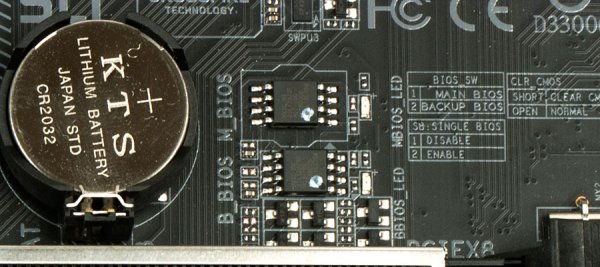

Один изменяет коэффициент усиления УЗЧ аудиокарты (2,5 или 6), другие два управляют работой технологии DUAL BIOS – её активацию и переключение между микросхемами с прошивками
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 18

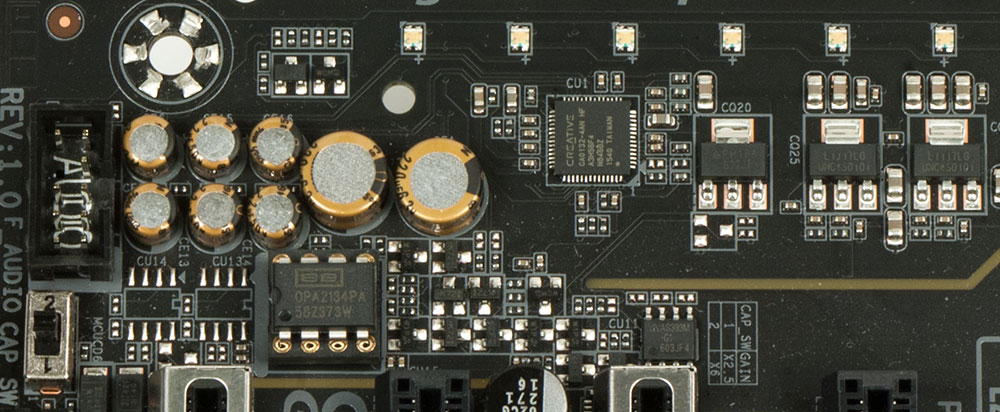

Звуковая подсистема представлена чипом Creative Sound Core3D, качественными конденсаторами и малошумящими операционными усилителями OPA2134. Поспорить по качеству с хорошей дискретной аудиокартой стоимостью 150-200 долларов не получится, но всяко лучше, чем «базовый» Realtek с «обычными» компонентами в аналоговом тракте.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 19

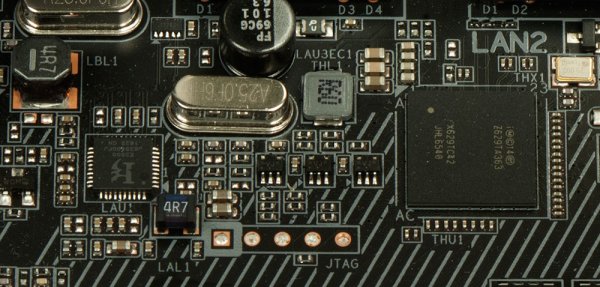

Сетевых контроллеров два — Intel I219-V и Killer E2500, каждый обеспечивает работоспособность гигабитного Ethernet. Решение неплохое, но вторым сетевым адаптером хорошо бы смотрелся беспроводной, пусть даже не AC.
GIGABYTE GA-Z270X-Gaming 7: для оверклокеров и энтузиастов — Внешний вид. 20

Программное обеспечение

В комплекте с платой идет огромное количество ПО под Windows. Мы постараемся описать наиболее интересные приложения.

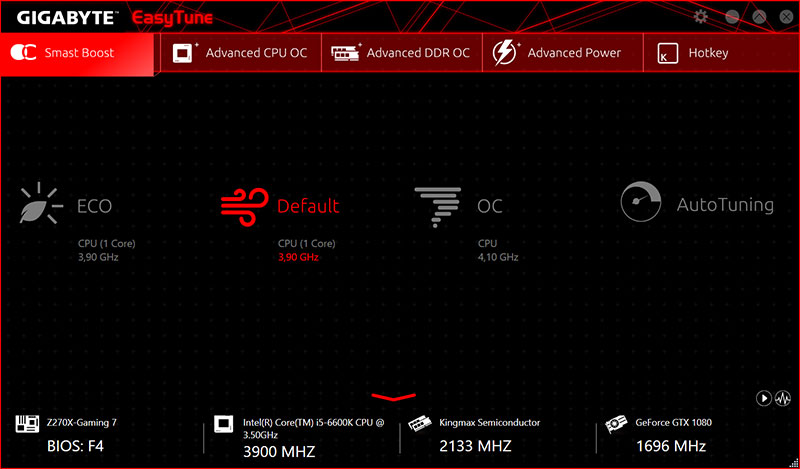

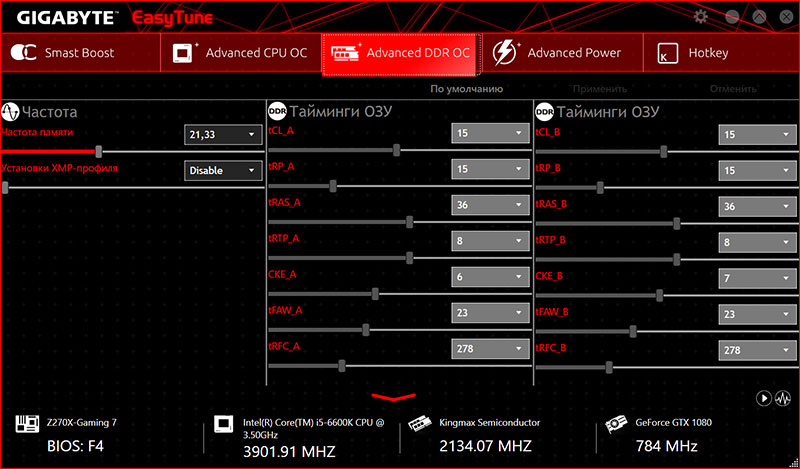

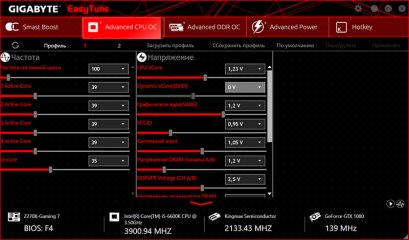

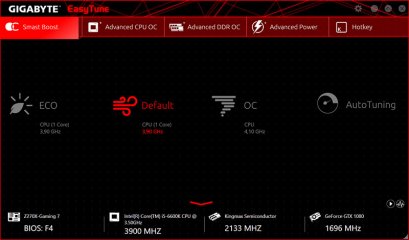

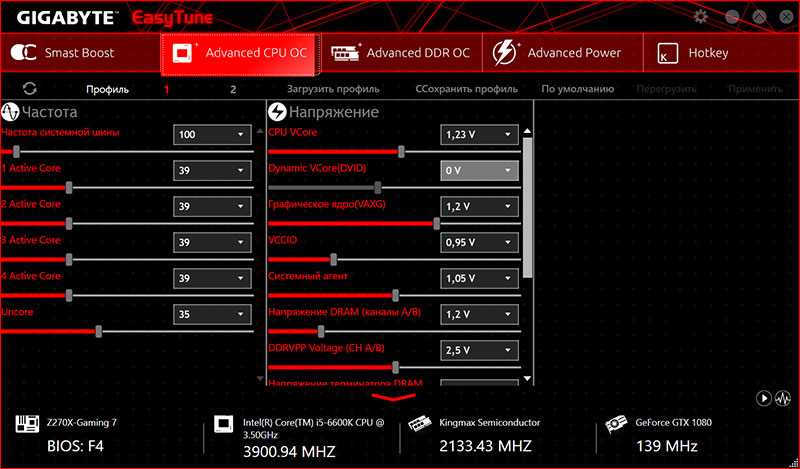

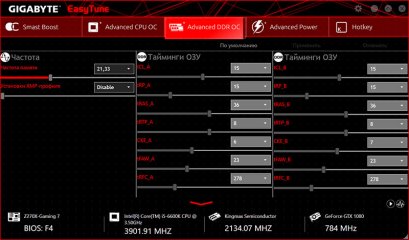

Первой, само собой, идет EasyTune – утилита для тонкой настройки частот, таймингов и напряжений. Есть функция автоматического разгона. Как и многие подобные приложения, EasyTune в силу перегруженности функциями не очень шустрая в работе, что может раздражать. Но в остальном нареканий к ней не возникло.

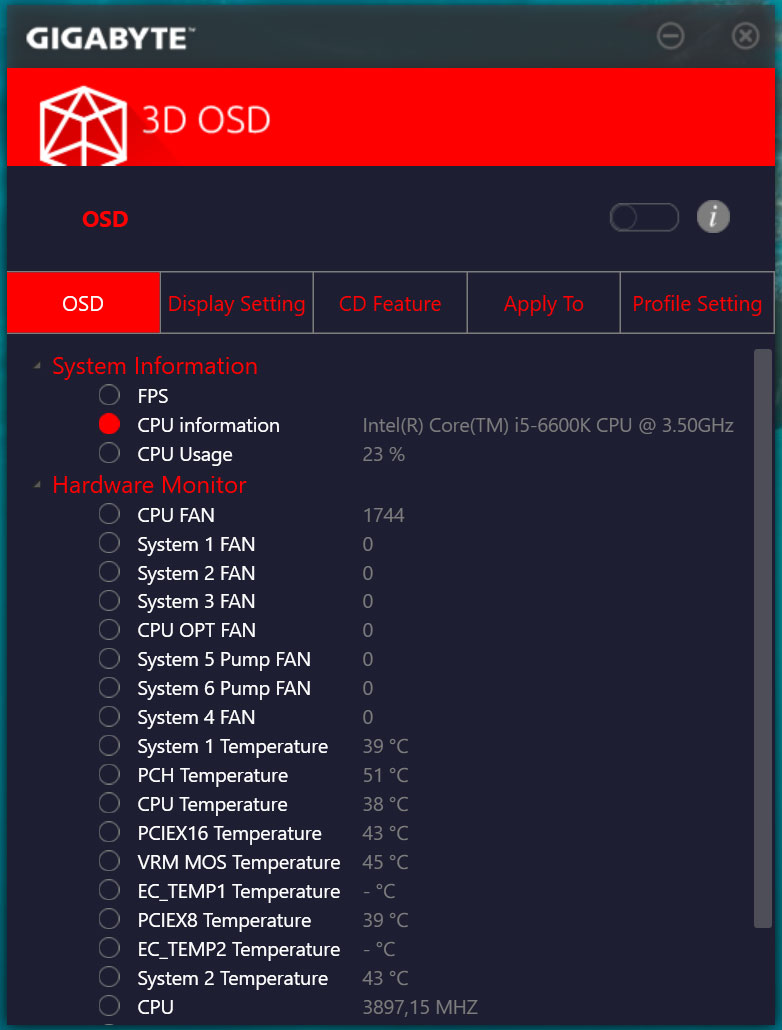

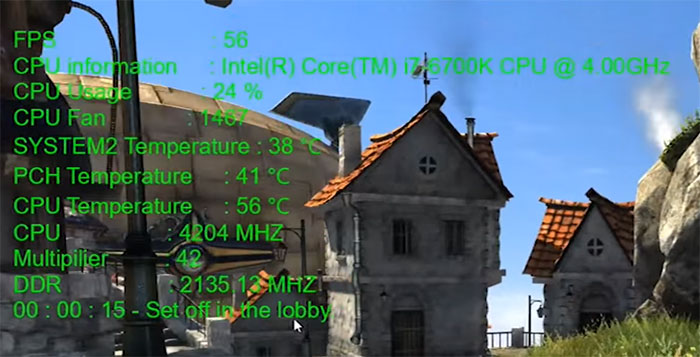

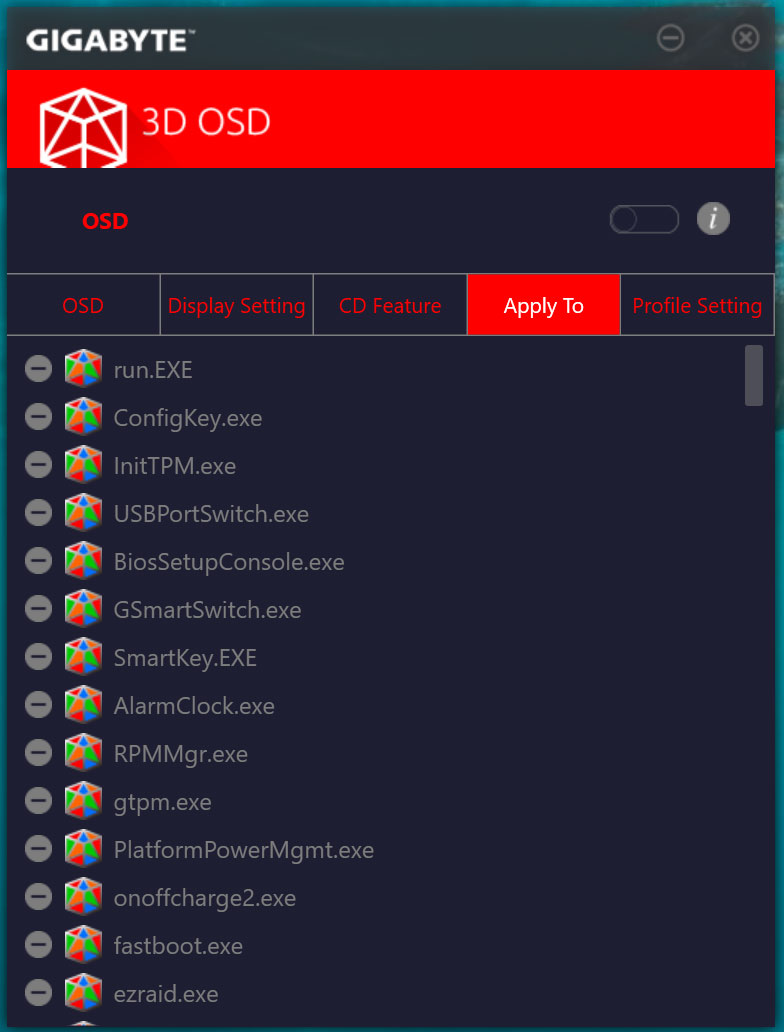

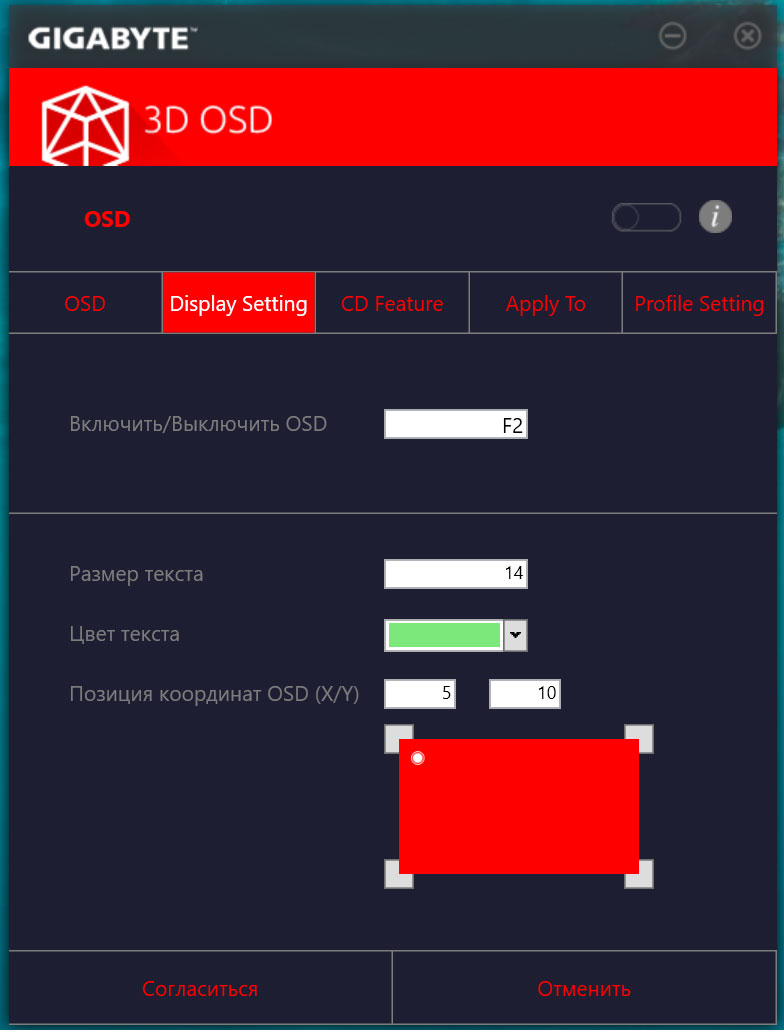

Мониторить состояние системы в играх и бенчмарках удобно с помощью 3D OSD. Утилита выводит требуемые параметры на экран поверх основного изображения. Параметров этих более двух десятков, способы вывода гибко настраиваются.

В процессе тестирования штатная версия прошивки BIOS несколько напрягала глюками (обновление исправило положение), и тут пригодилась @BIOS – утилита для обновления прошивки из-под Windows. Можно выбрать источник обновления (с сайта или файла на локальном ПК), сохранить текущую версию — всё в пару кликов.

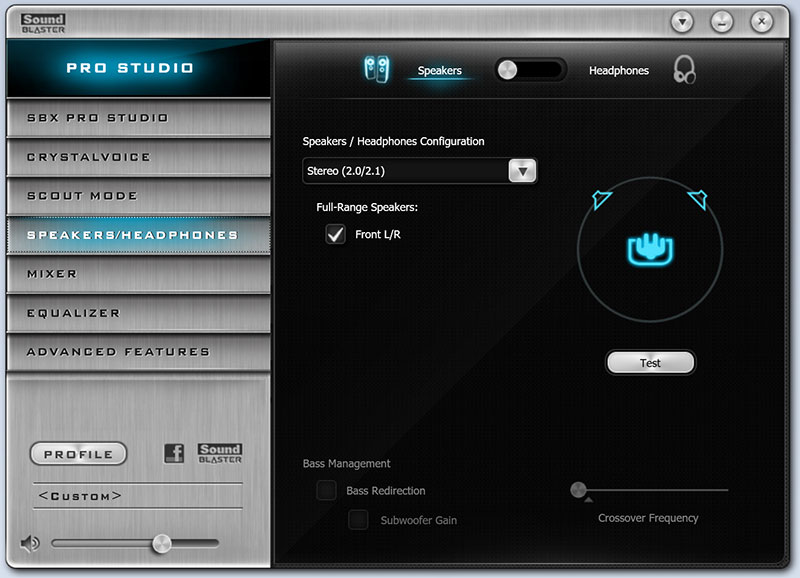

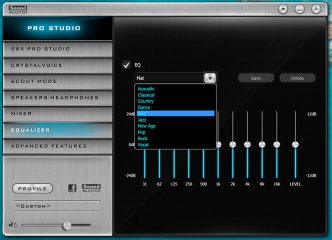

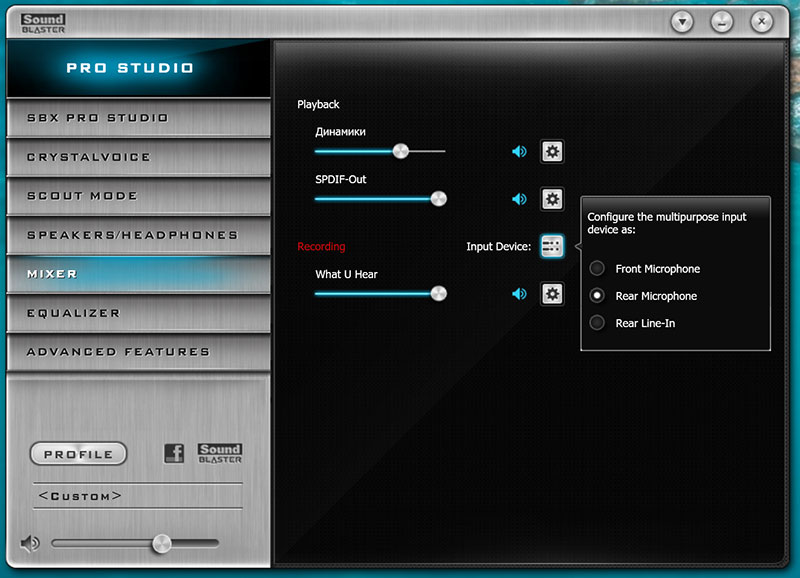

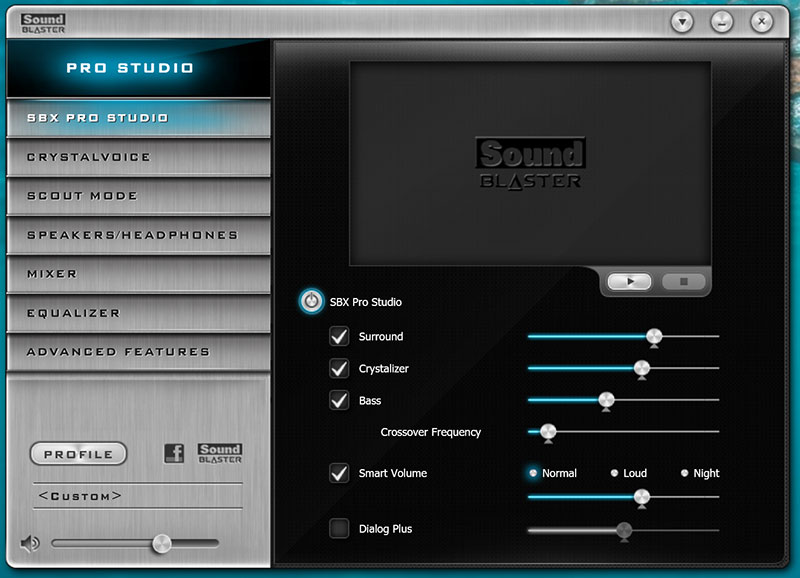

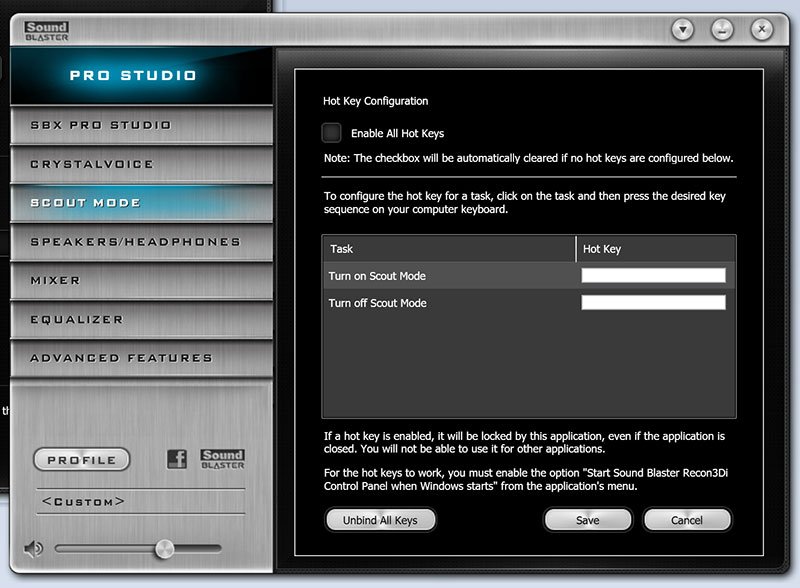

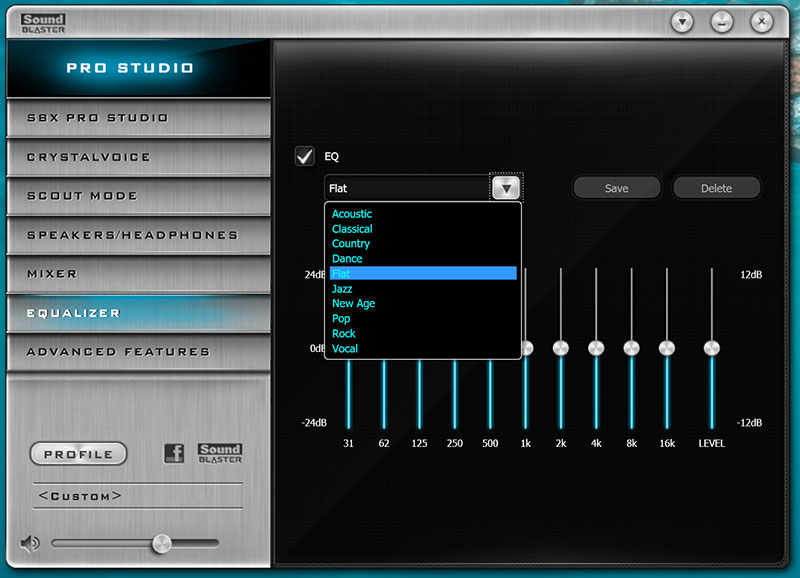

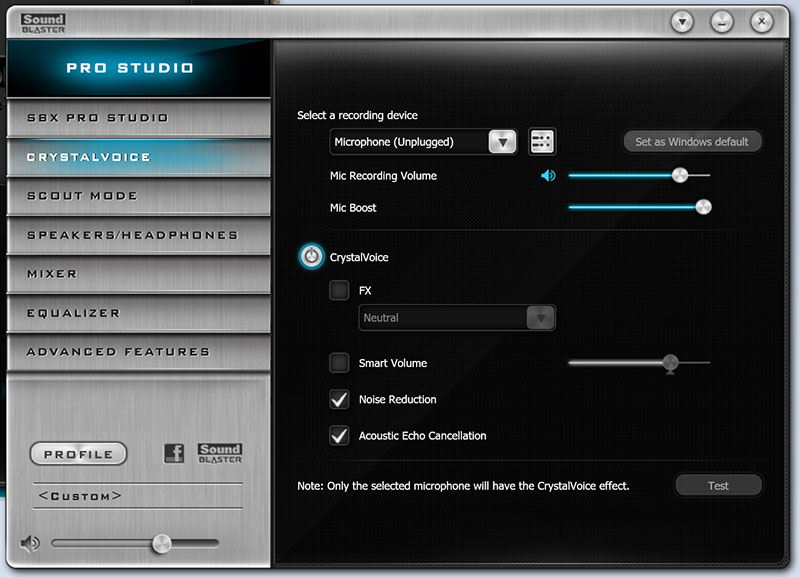

Как говорилось выше, звуковая карта по «железу» выполнена гораздо лучше, чем стандартный аудиокодек. И панель управления у неё соответствующая, в фирменном стиле Creative – красочная, простая в использовании:

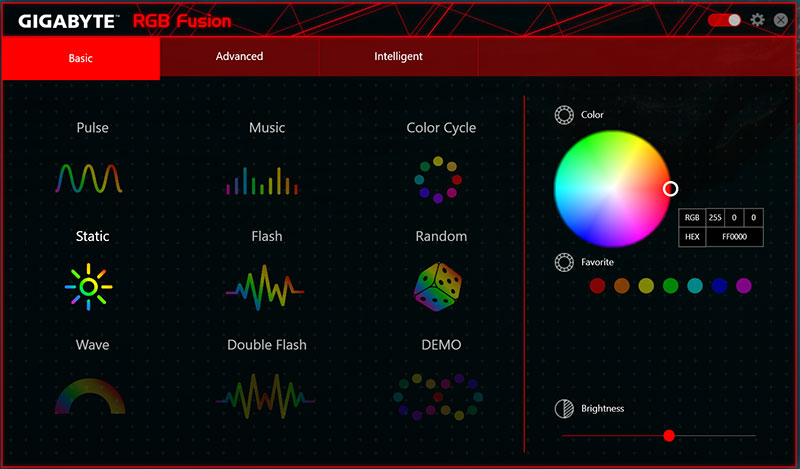

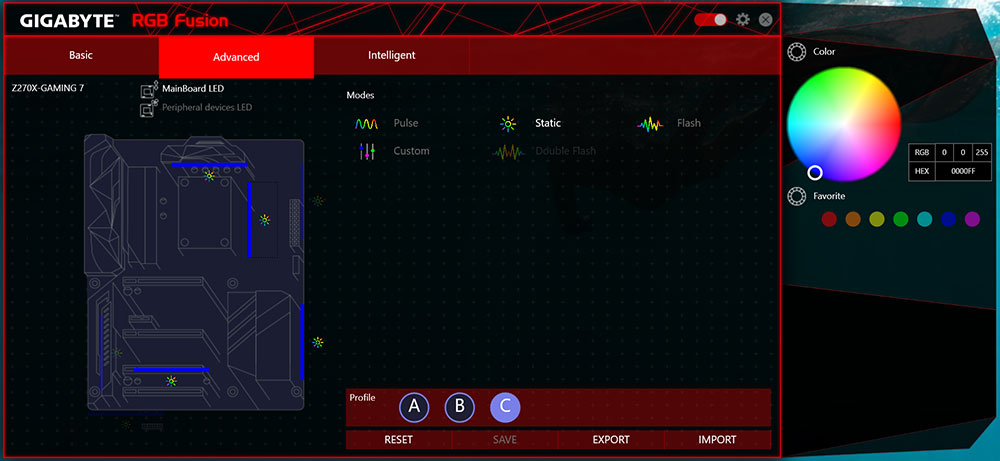

По всей матплате раскидано более двух десятков RGB-светодиодов; грех не настроить их по своему вкусу. Вариантов свечения и смены цветов масса: мерцание, последовательный перебор, ориентирование на температуру или загрузку ЦП. Утилита RGB Fusion поможет в выборе нужного варианта и тонкой настройке. Моддерам такая программно-аппаратная иллюминационная связка явно придется по душе.

Подведём итоги

Впечатления от GA-Z270X-Gaming 7 положительные: стабильная работа, широкий набор возможностей для разгона, грамотная разводка, масса полезных мелочей и красивая RGB-подсветка. Изначальная версия BIOS не самая стабильная, после заливки новой версии проблемы закончились.

Порекомендовать её можно тем, кто хочет собрать производительный конфиг и готов потратить время на его тонкую настройку и/или разгон. Конечно, Gaming 7 можно использовать для вариантов «собрал и забыл», но в этом случае множество полезных функций будут оставлены без внимания.

Плюсы
  • Продуманная разводка.
  • Большие возможности по настройке работы процессора и памяти.
  • Все типы интерфейсов под накопители (SATA, SATAe, U.2, M.2).
  • Подготовлена для разгона.
  • Качественный звук.
  • Два гигабитных Ethernet.
  • Восемь разъемов под вентиляторы.
  • Красивая, гибко настраиваемая подсветка.
Минусы
  • Не самый стабильный BIOS по умолчанию (просто обновите его до F8a).
Может не понравиться
  • Малое количество USB на задней панели.
  • Нет встроенного адаптера Wi-Fi.


Материалы по теме:


German91
German912, 17 ноября 2017 - 19:44   (...)

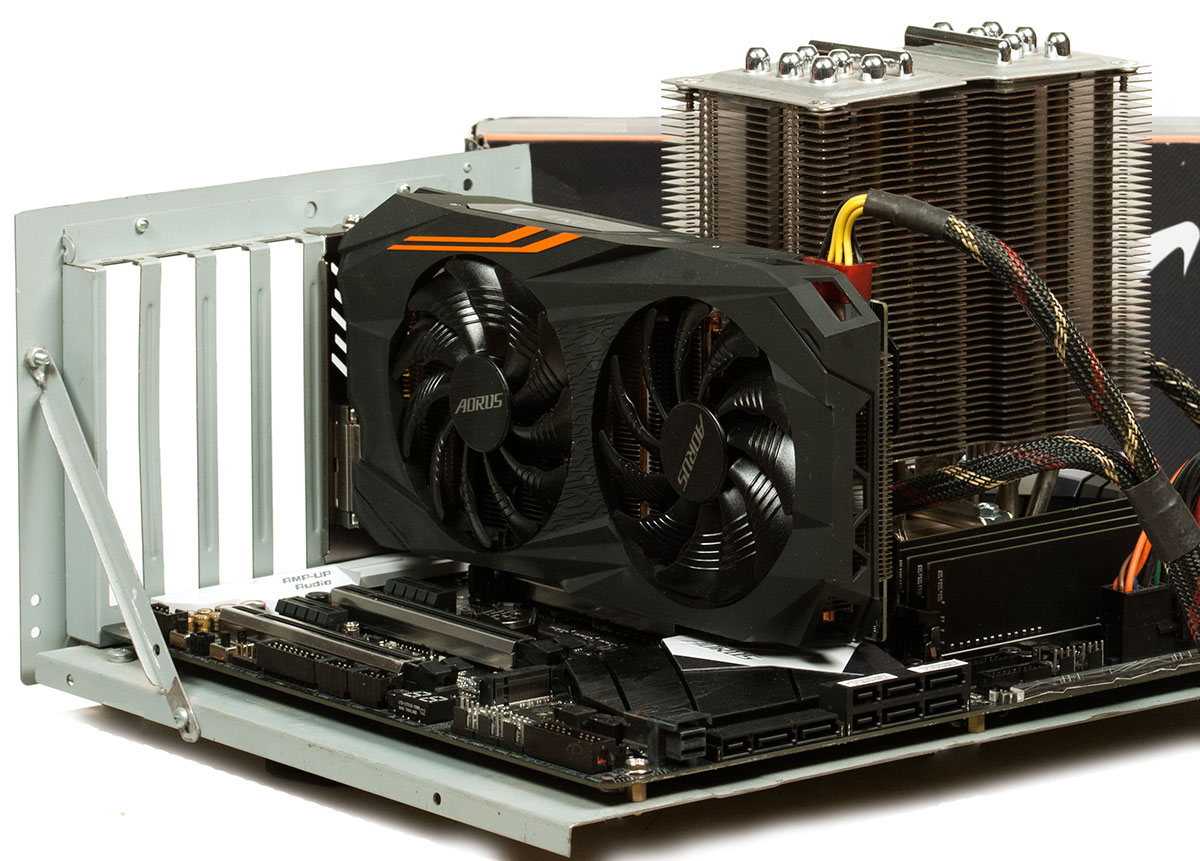

Ну судя по первой фотографии, денег у него на нормальный корпус не осталось.
