Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR

Можно ли поместить полноценный игровой ПК в корпус размером с трехлитровую банку? Инженеры Gigabyte доказали, что это возможно
Современный пользователь, избалованный смартфонами, планшетами и прочими мобильными устройствами, не готов мириться с огромной и шумной коробкой под столом. Вопрос шумности обычно решается парой тысяч рублей за хорошие вентиляторы. С габаритами всё сложнее. Ужать связку мощного процессора, памяти, видеокарты и накопителей до размеров 2-литровой банки не так-то просто. Но у GIGABYTE получилось! Компактный баребон BRIX Gaming VR, по заявлению производителя, отлично подходит для игр, офисных приложениях и мультимедийных задач… Поживём, увидим.

Технические характеристики

  • Модель: GIGABYTE GB-BNi5HG6-1060.
  • Процессор: Intel Core i5-7300HQ (4 ядра, 2,5-3,1 ГГц).
  • Системная логика: Intel HM175.
  • Оперативная память: 16 ГБ (Kingston KVR21S15S8K2/16).
  • Видеокарта: GeForce GTX 1060 6 ГБ.
  • Накопители: SSD Kingston SM2280S3G2/120G 120 ГБ.
  • Сеть: 1 Гбит Ethernet (Intel i219LM), Wi-Fi 802.11ac (Intel 8265).
  • Звук: HD Audio Realtek ALC255.
  • Разъемы на корпусе: 3×USB 3.0, USB 3.1 Type A, USB 3.1 Type C, 2×3,5 мм аудиоджек, 2×SMA, RJ45, 2×HDMI, 2×mini DisplayPort.
  • Габариты: 220×110×110 мм.
  • Вес: 1,1 кг.
  • Блок питания: 19,5 В, 9,23 А (180 Вт).
  • Цена: 69 000 рублей.

Внешний вид

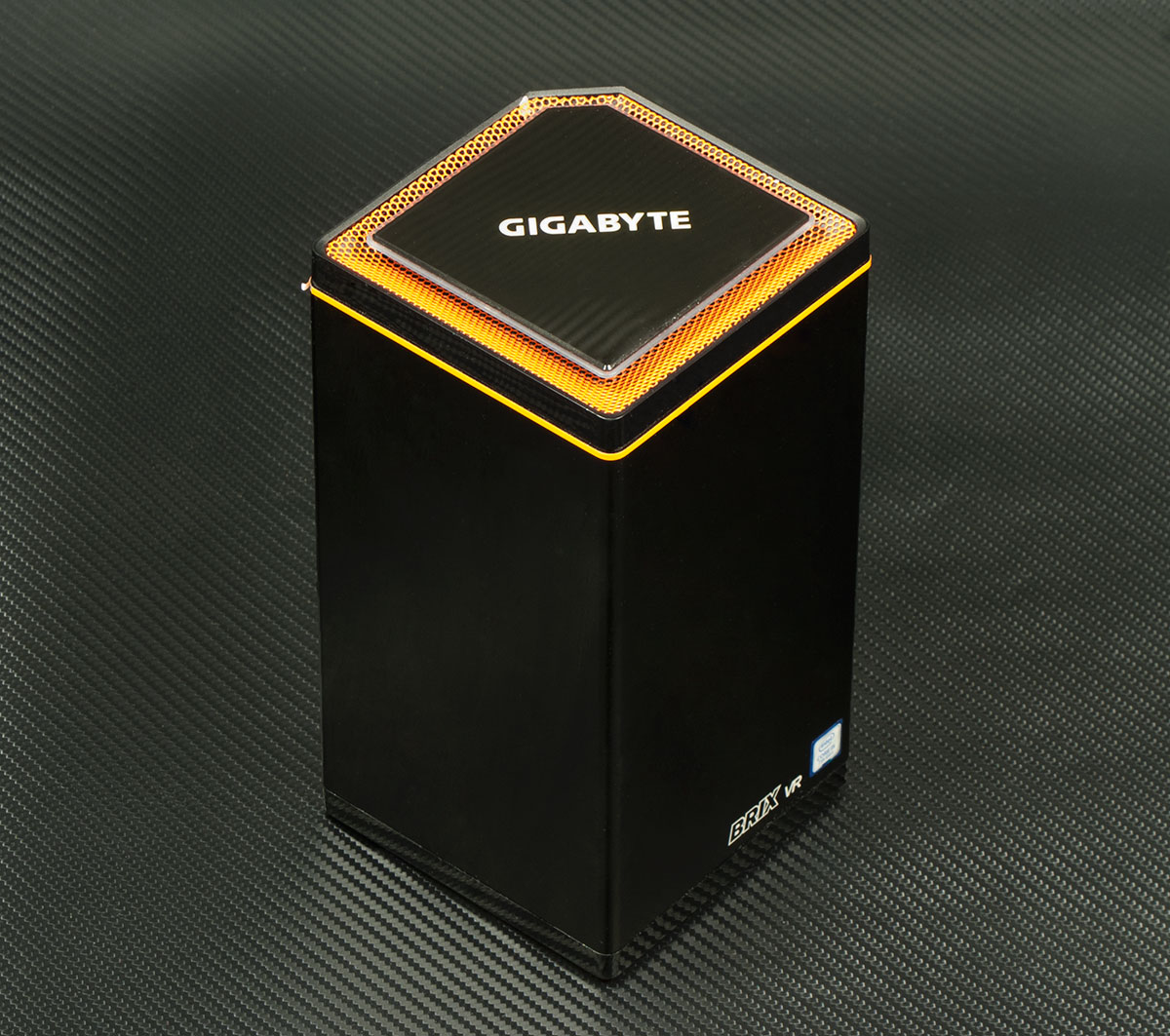

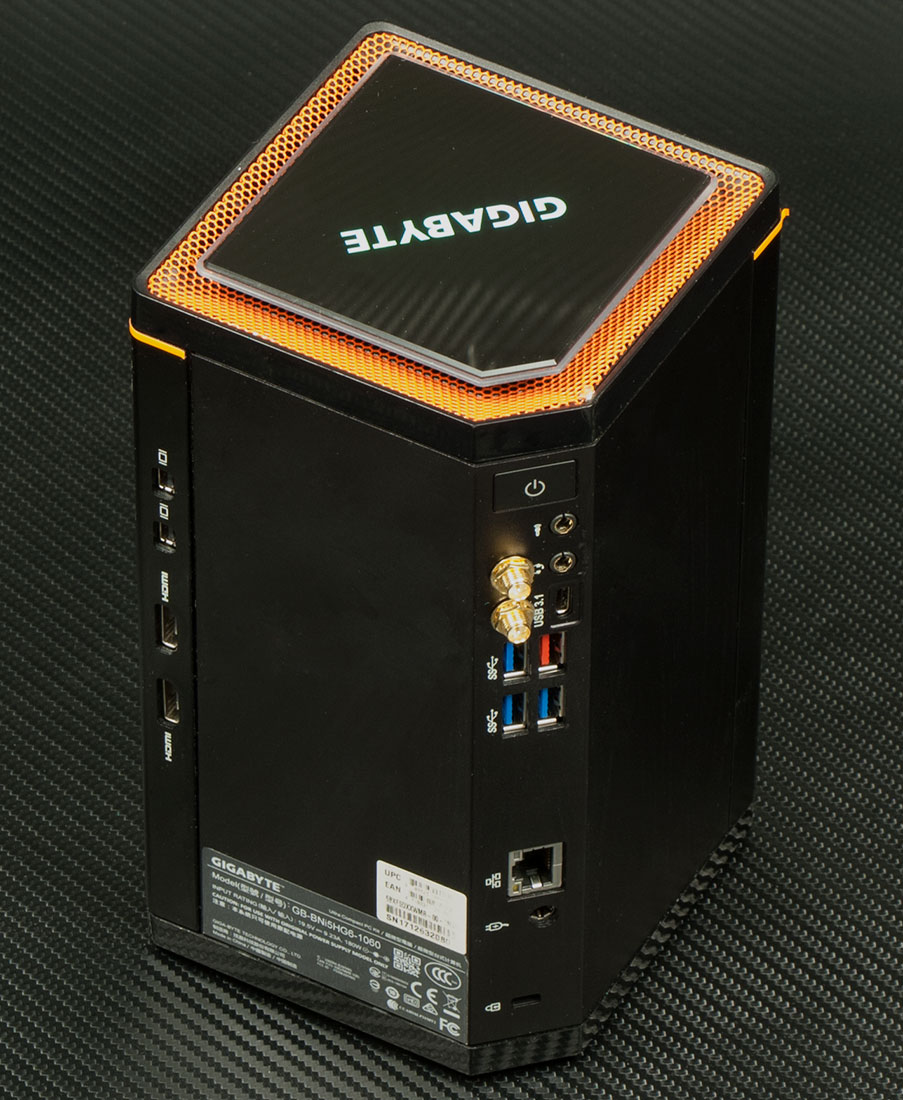

Издали BRIX Gaming VR больше всего напоминает пачку кофейных зерен в блистере — примерно те же габариты и форма (упаковщики кофе тяготеют к шестиугольным и четырехугольным банкам). Вблизи хорошо заметны золотистые разъёмы SMA под антенны Wi-Fi (входят в комплект), а также пять USB, два 3,5 мм аудиоджека, гнездо RJ45, круглое отверстие под штекер питания и кнопка включения.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внешний вид. 1

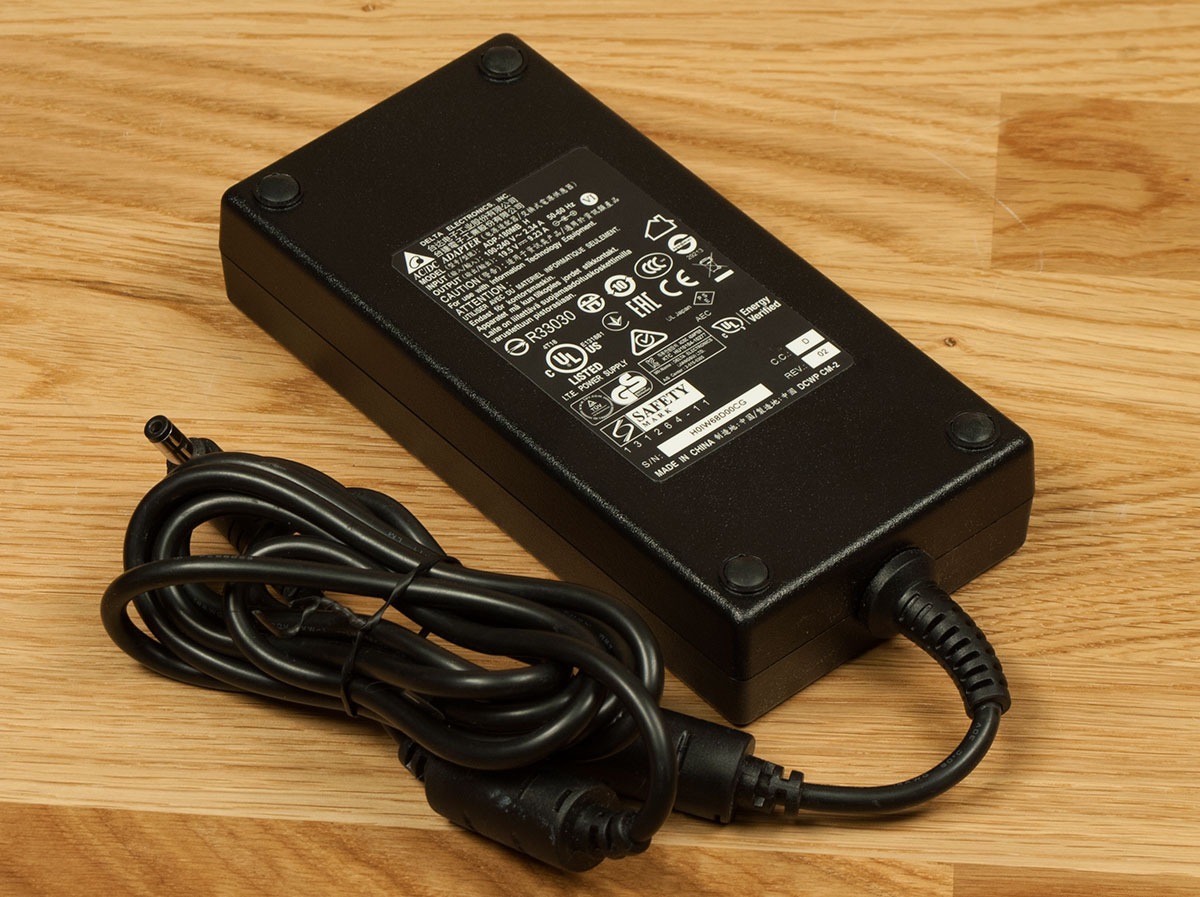

Да, блок питания внешний, на напряжение 19,5 В и мощностью 180 Вт.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внешний вид. 2

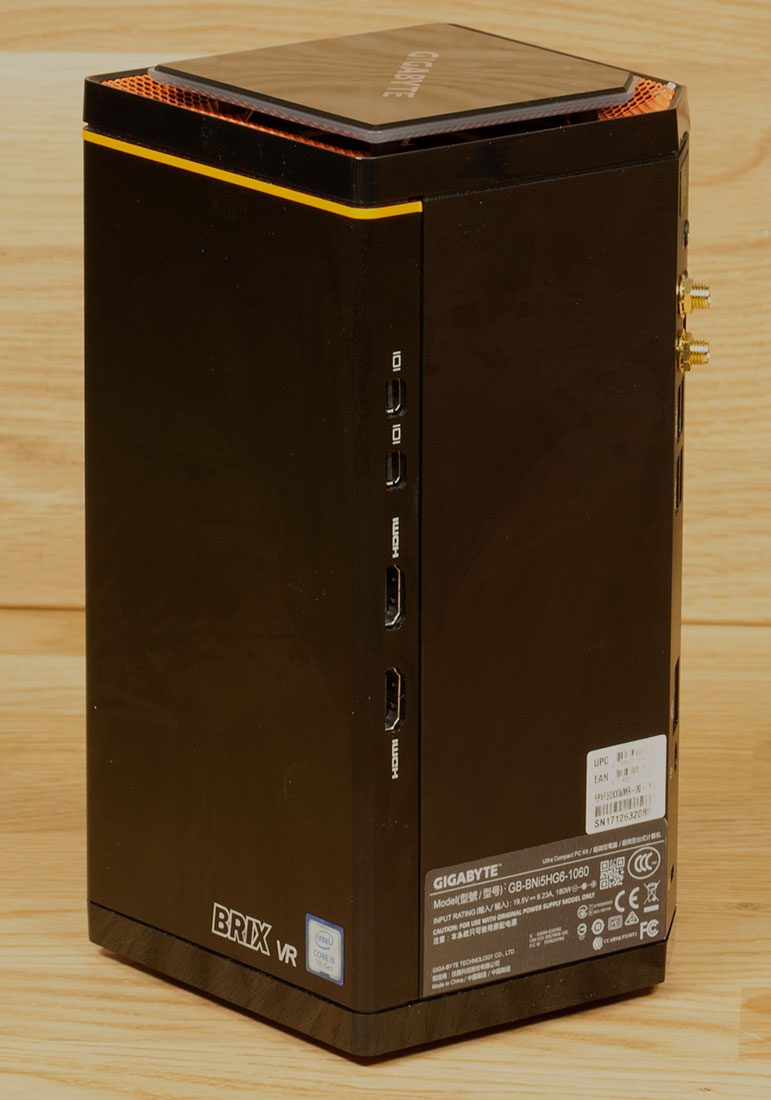

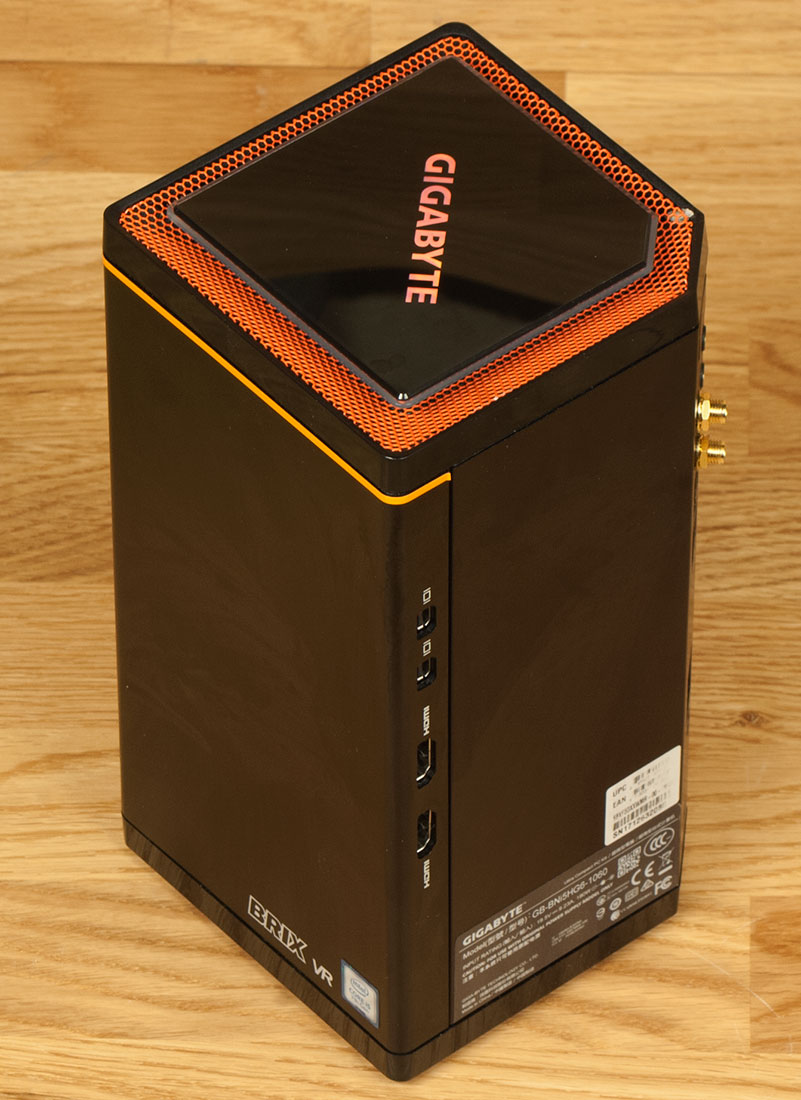

На другой стороне корпуса смонтированы видеовыходы в один ряд: пара mini DisplayPort и столько же HDMI-разъёмов.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внешний вид. 3

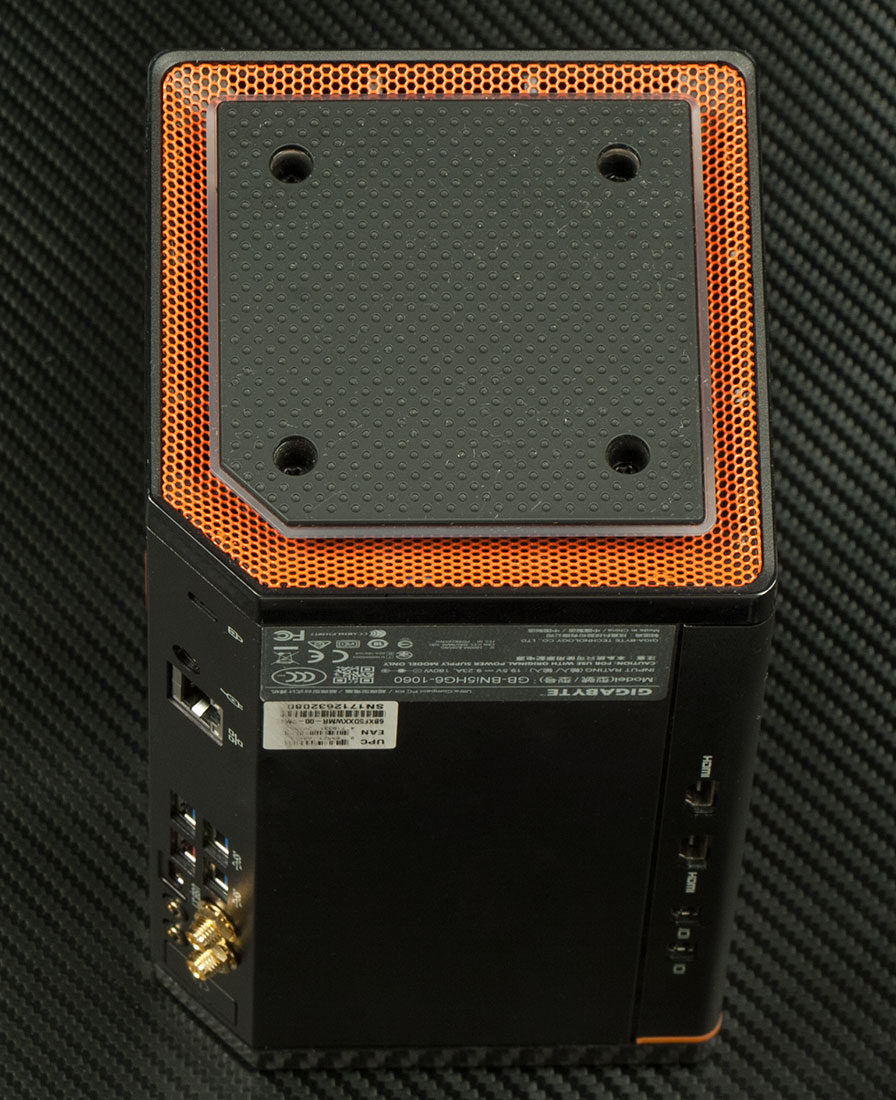

Торцы корпуса забраны мелкой штампованной сеткой и квадратными крышками. Одна прорезиненная (опора, нога), вторая из прозрачного оргстекла с лого производителя.
Как видно, GIGABYTE решила не экспериментировать с формами и пошла по пути наименьшего сопротивления — органично вписать комплектующие в параллепипед гораздо проще, чем в шар или пирамиду того же объема. Стоит устойчиво, радует глаз матово-чёрными стальными стенками. Почти офисный стиль.

Внутреннее строение

Самое интересное — внутри. Как инженерам удалось впихнуть игровой (пусть и не топовый) ПК в двухлитровую коробку? Отвинчиваем винты крепления в нижней части корпуса и понимаем: пришлось изрядно потрудиться.

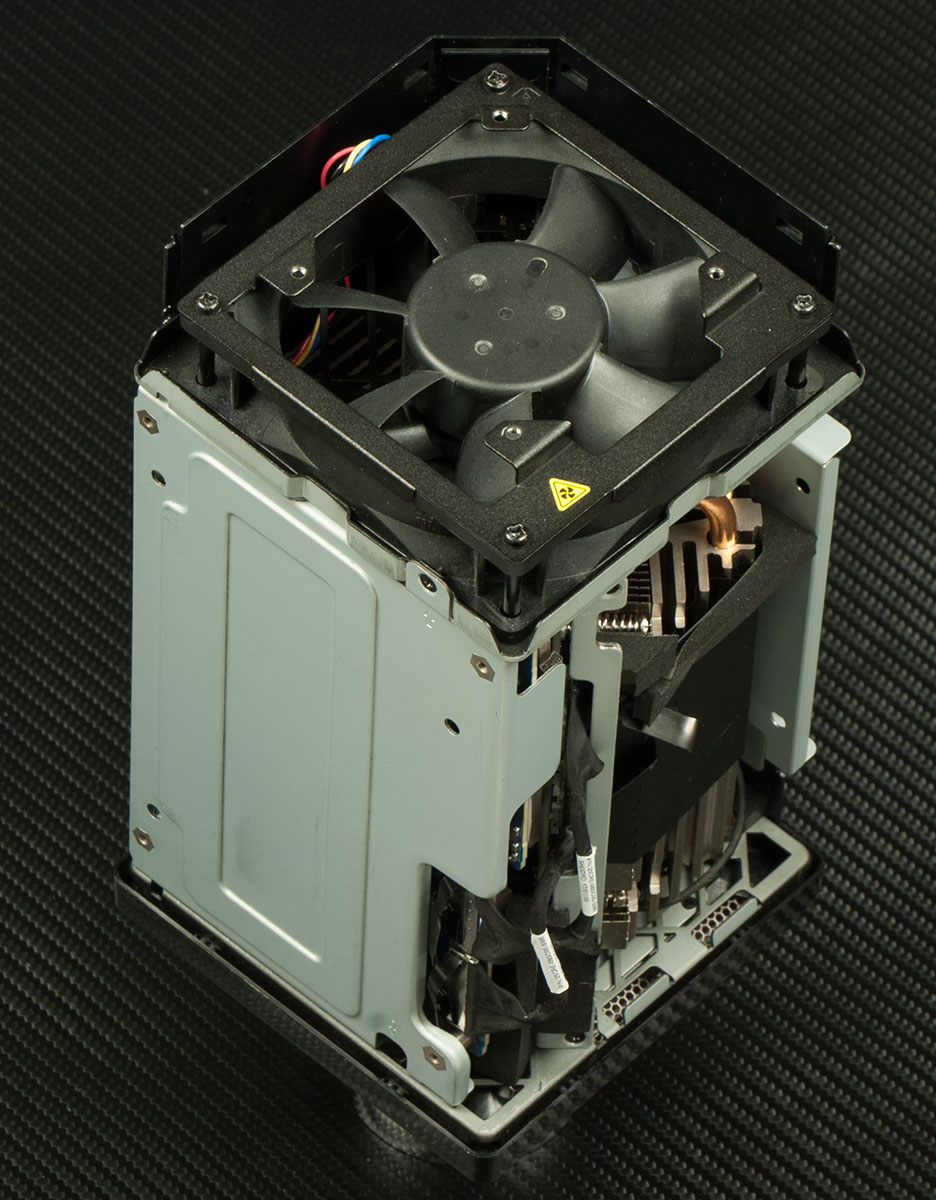

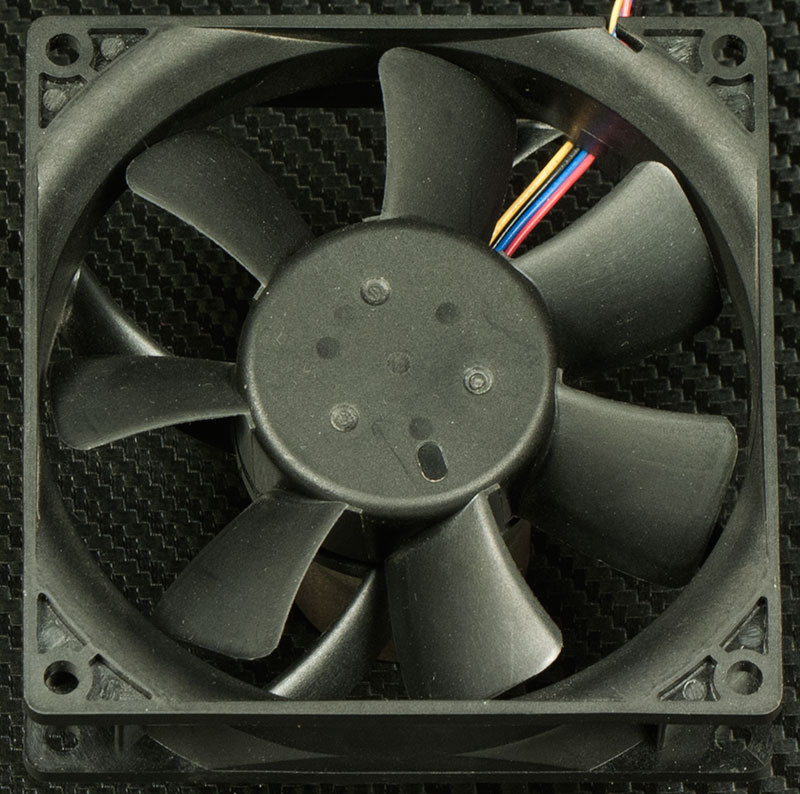

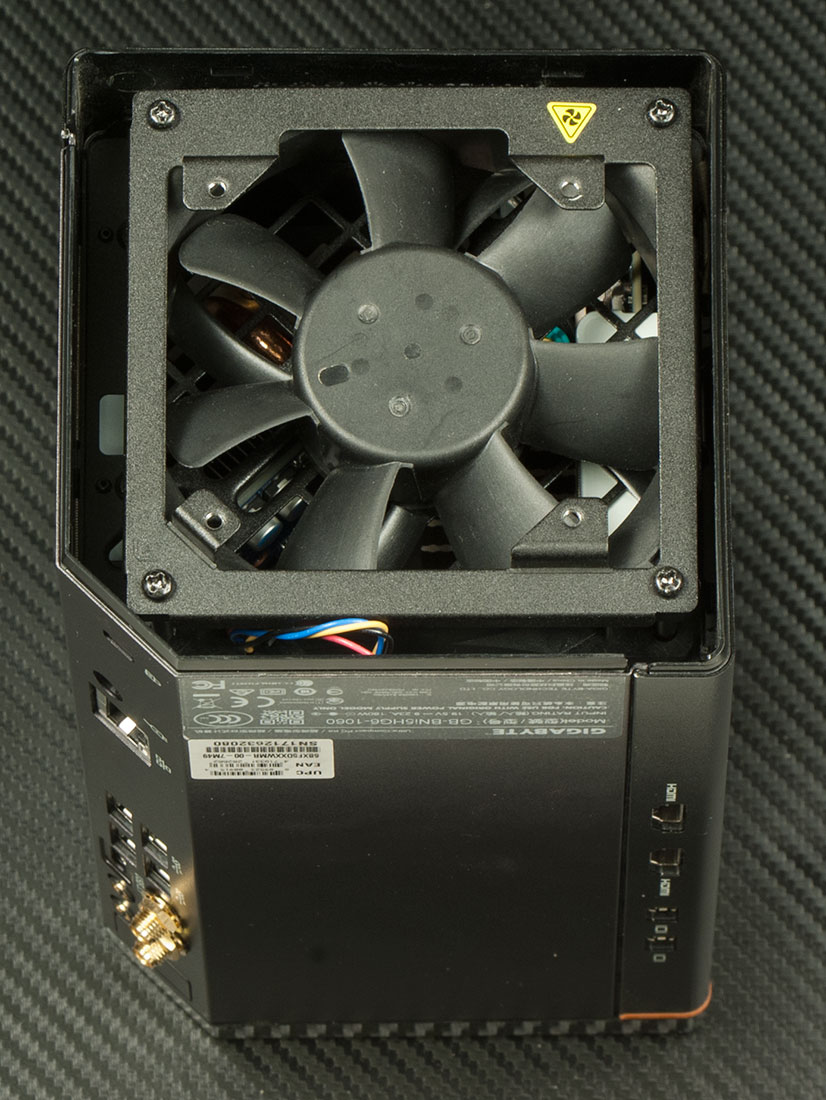

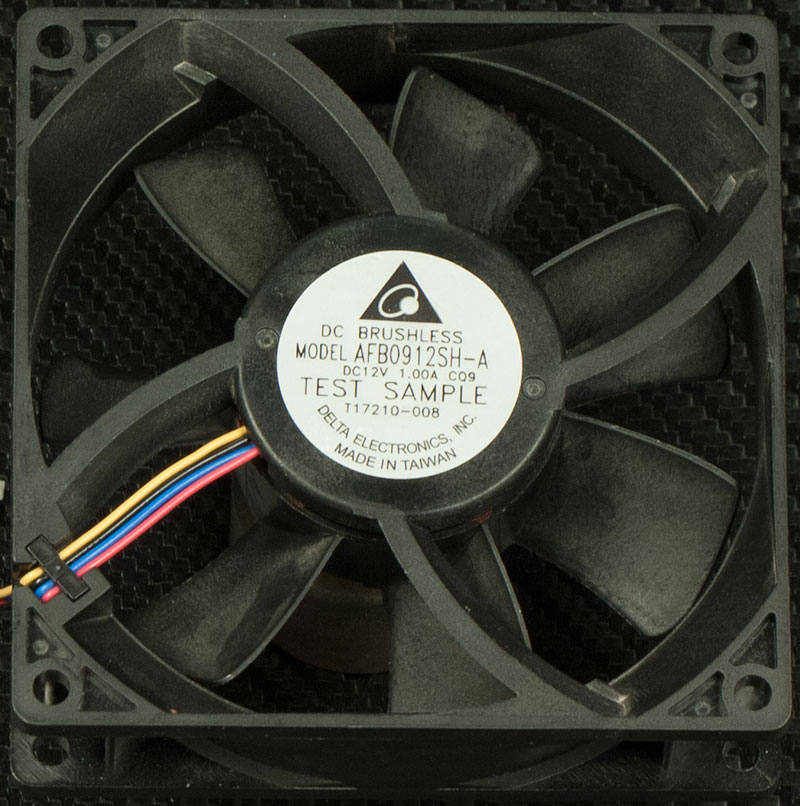

Хорошо виден единственный вентилятор всей системы типоразмера 90×90×25 мм и мощностью 12 Вт. Для сравнения, мощность стандартных 120-мм вентиляторов с частотой вращения лопастей до 2000 об/мин редко превышает 5 Вт.

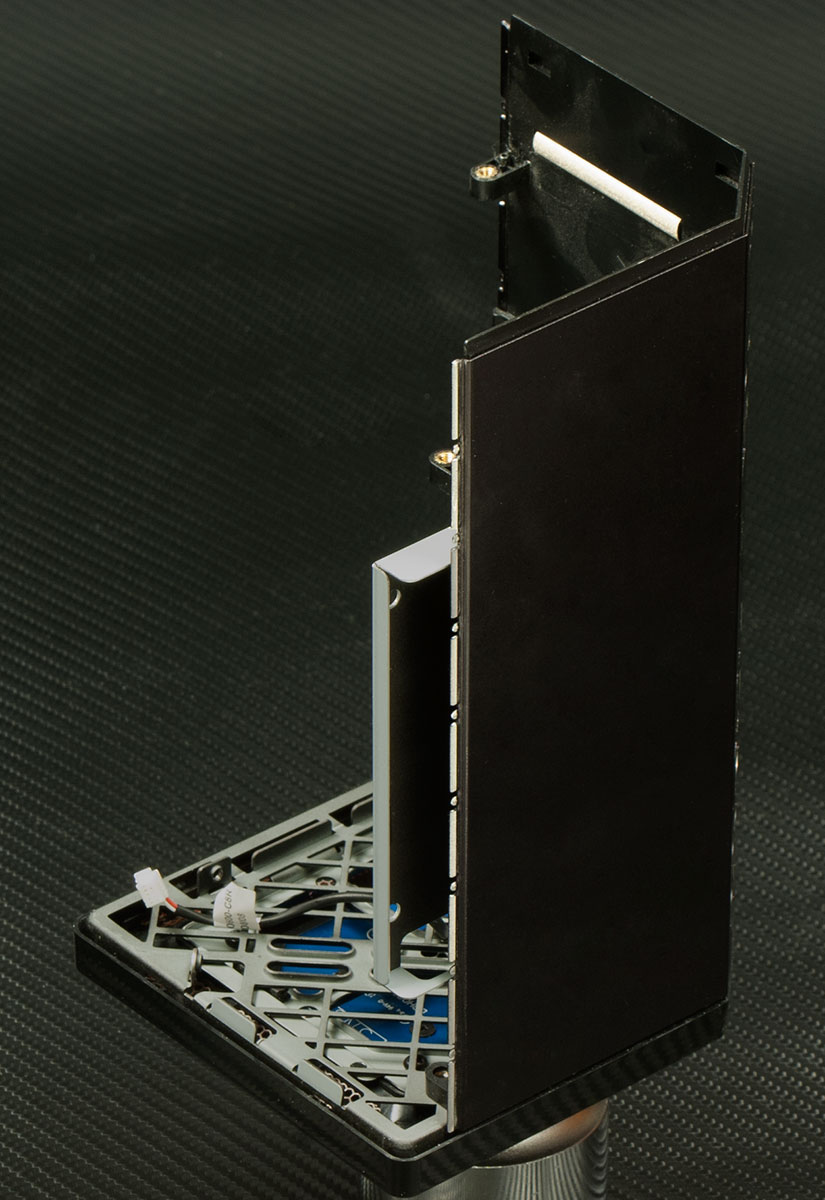

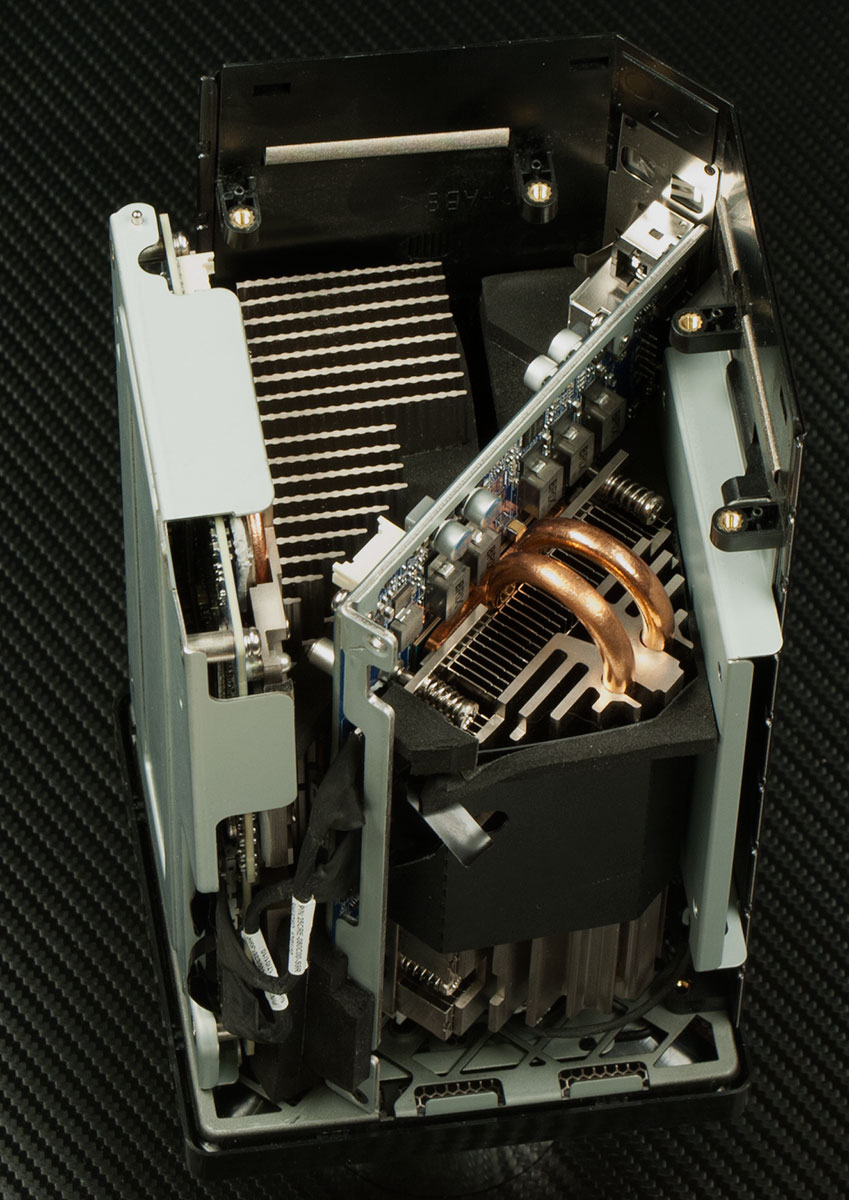

Сразу за вентилятором виден частокол из ребер радиаторов и пара теплотрубок. Снимаем одну из стенок корпуса и убеждаемся: внутреннее пространство более чем на половину заполнено теплоотводами и элементами штампованного стального каркаса. Неудивительно, ведь потребляемые ватты выделяются в тепло.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 5

Несмотря на плотный монтаж, разбирается BRIX Gaming VR просто: откручиваем семь винтов, отключаем три кабеля и вот уже в руках… видеокарта.

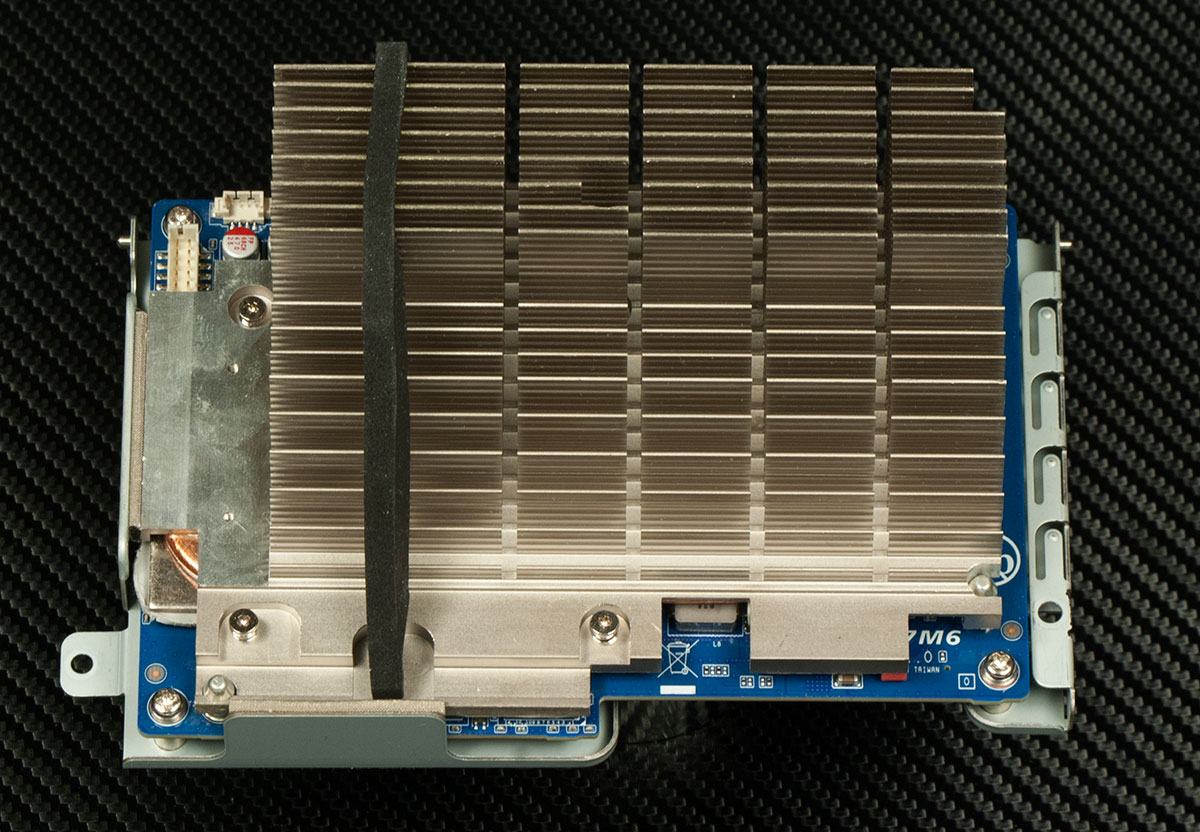

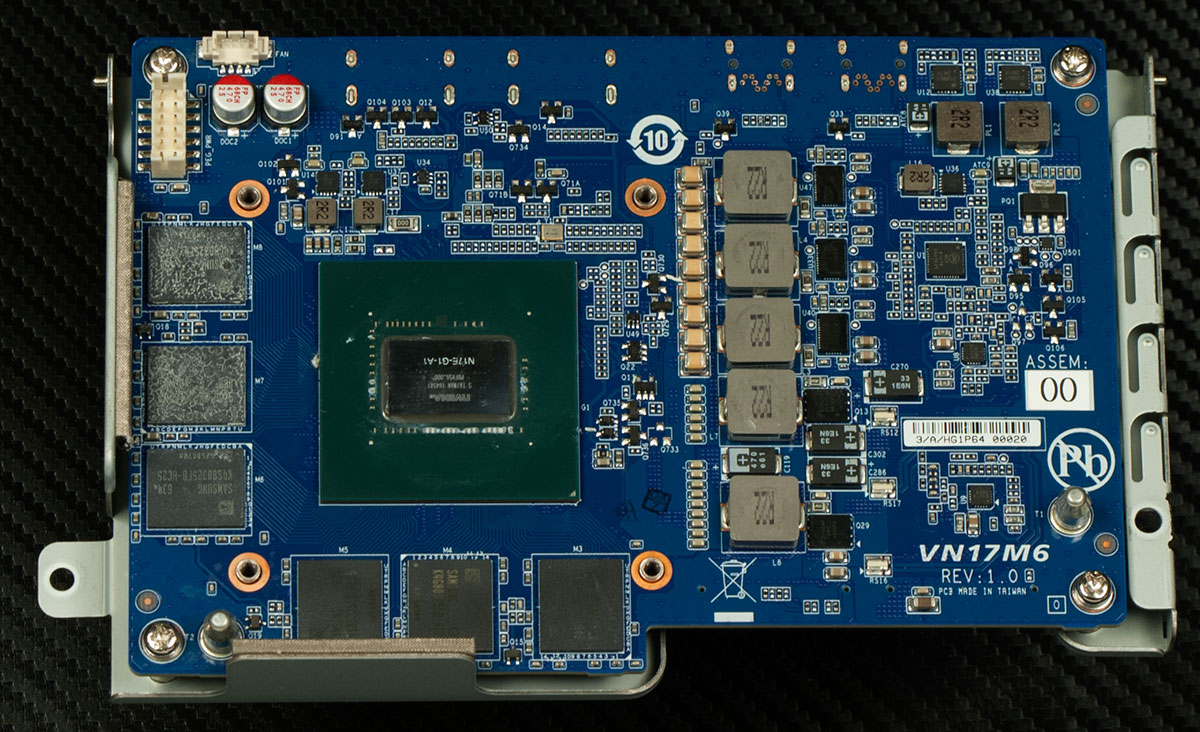

Полноценная GTX 1060 с 6 ГБ видеопамяти. На небольшую печатную плату (145×100 мм), вмещающую преобразователь питания, графический процессор и видеопамять, установлен огромный алюминиевый радиатор с парой теплотрубок в основании. Последние необходимы для равномерного прогрева всех ребер алюминиевой конструкции.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 8

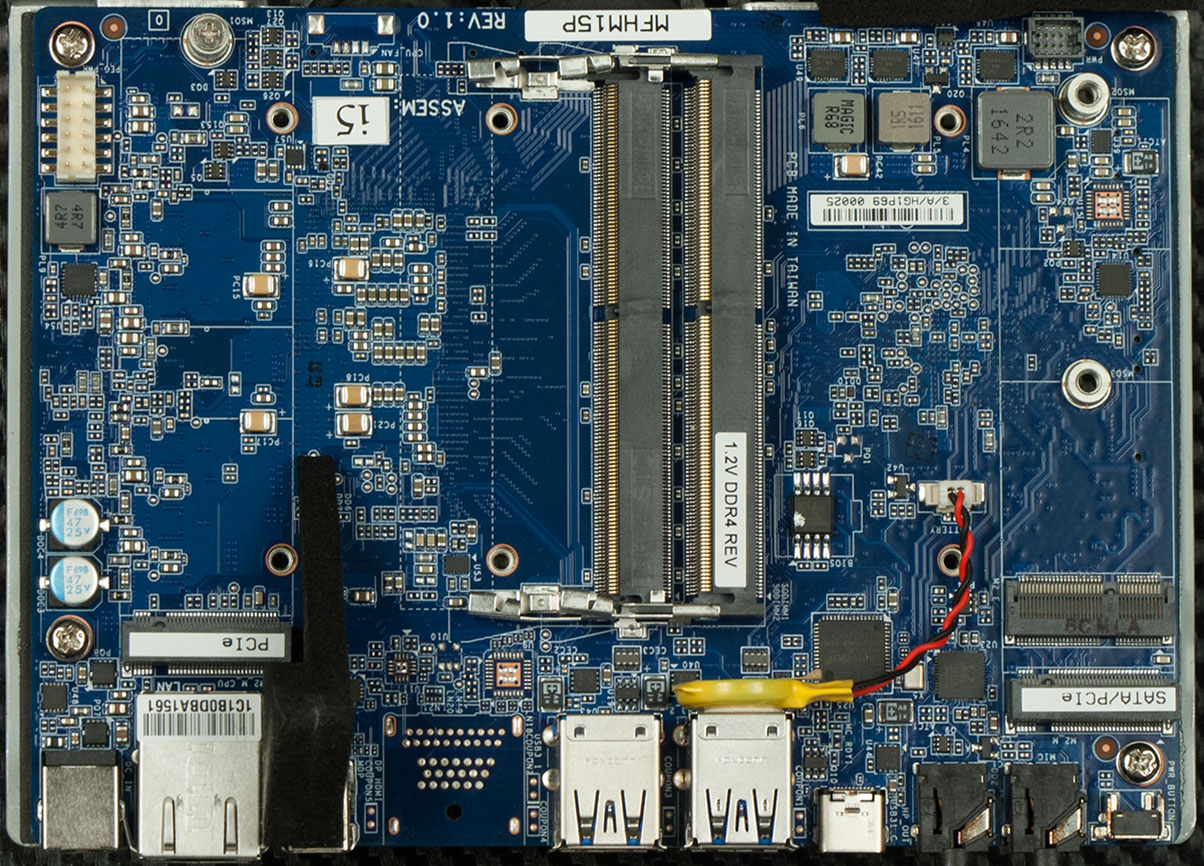

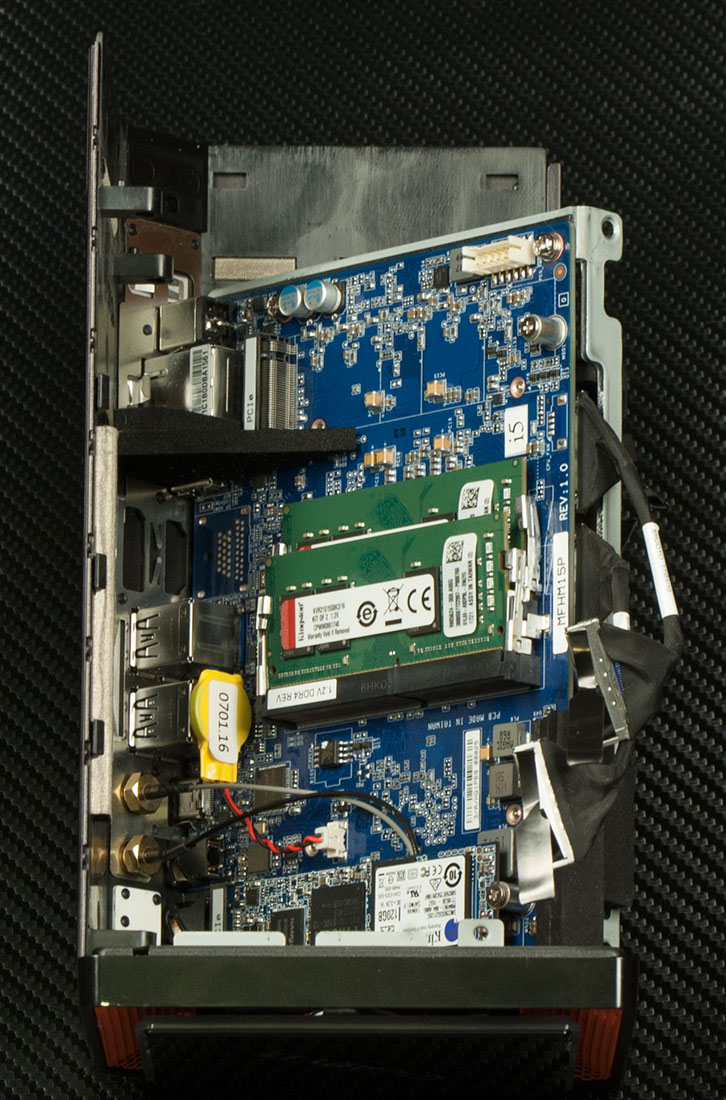

В наполовину пустом корпусе легко разглядеть вторую часть компьютера – материнскую плату с процессором, оперативную память и разъёмы под накопители.

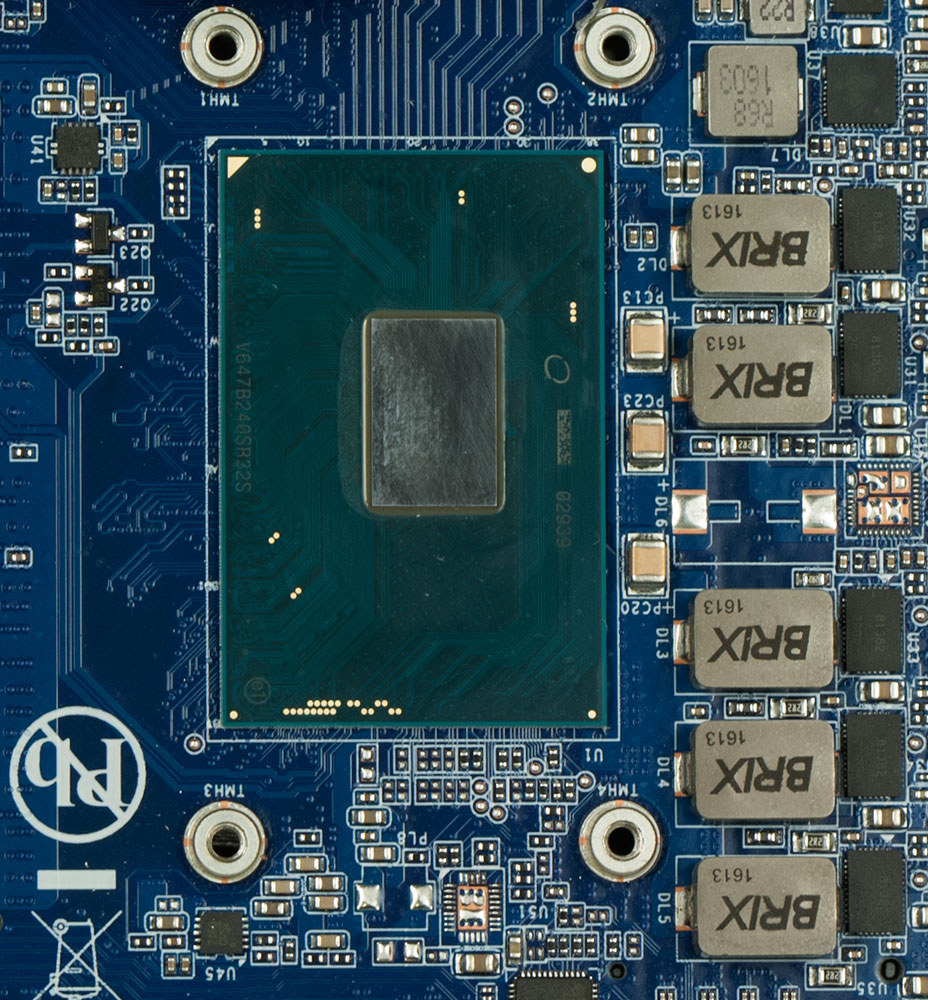

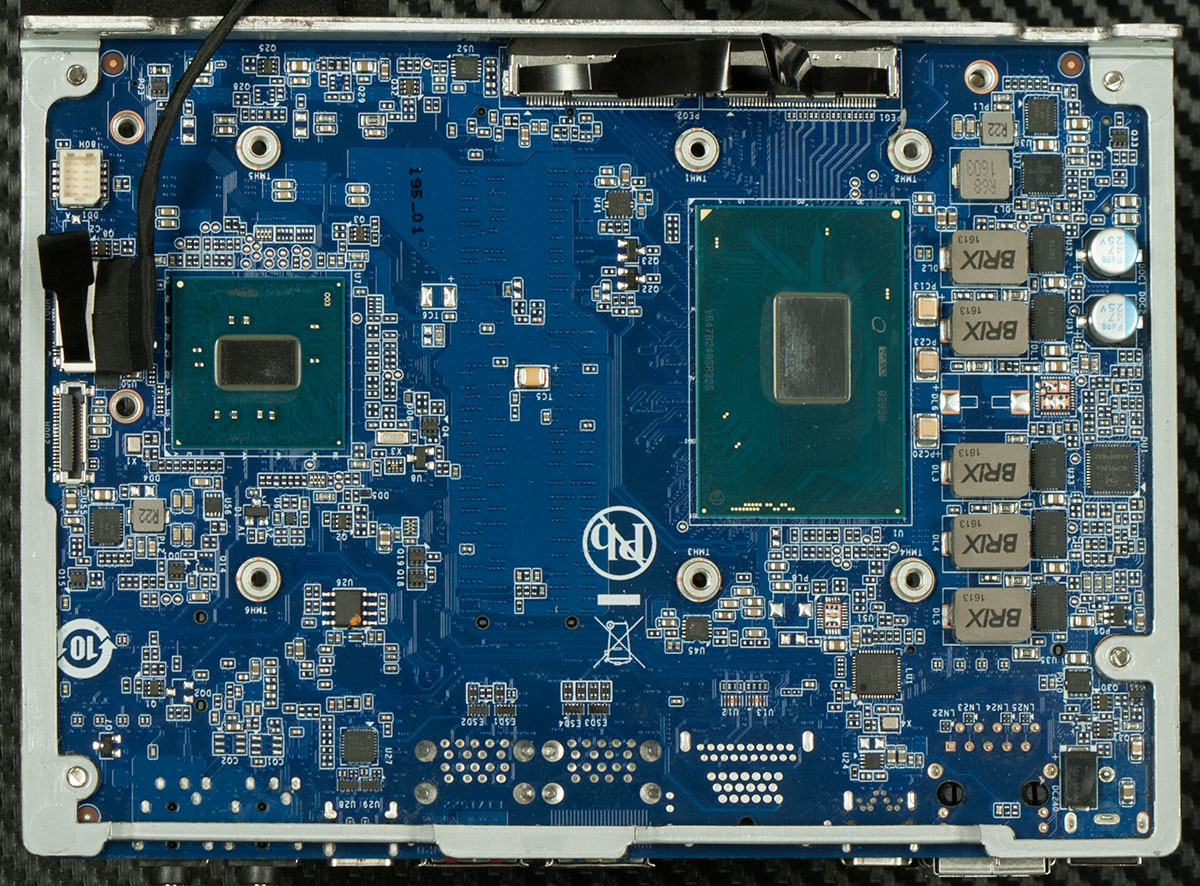

В нашей модели установлен 4-ядерный Intel Core i5-7300HQ, работающий на частоте от 2,5 до 3,1 ГГц.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 11

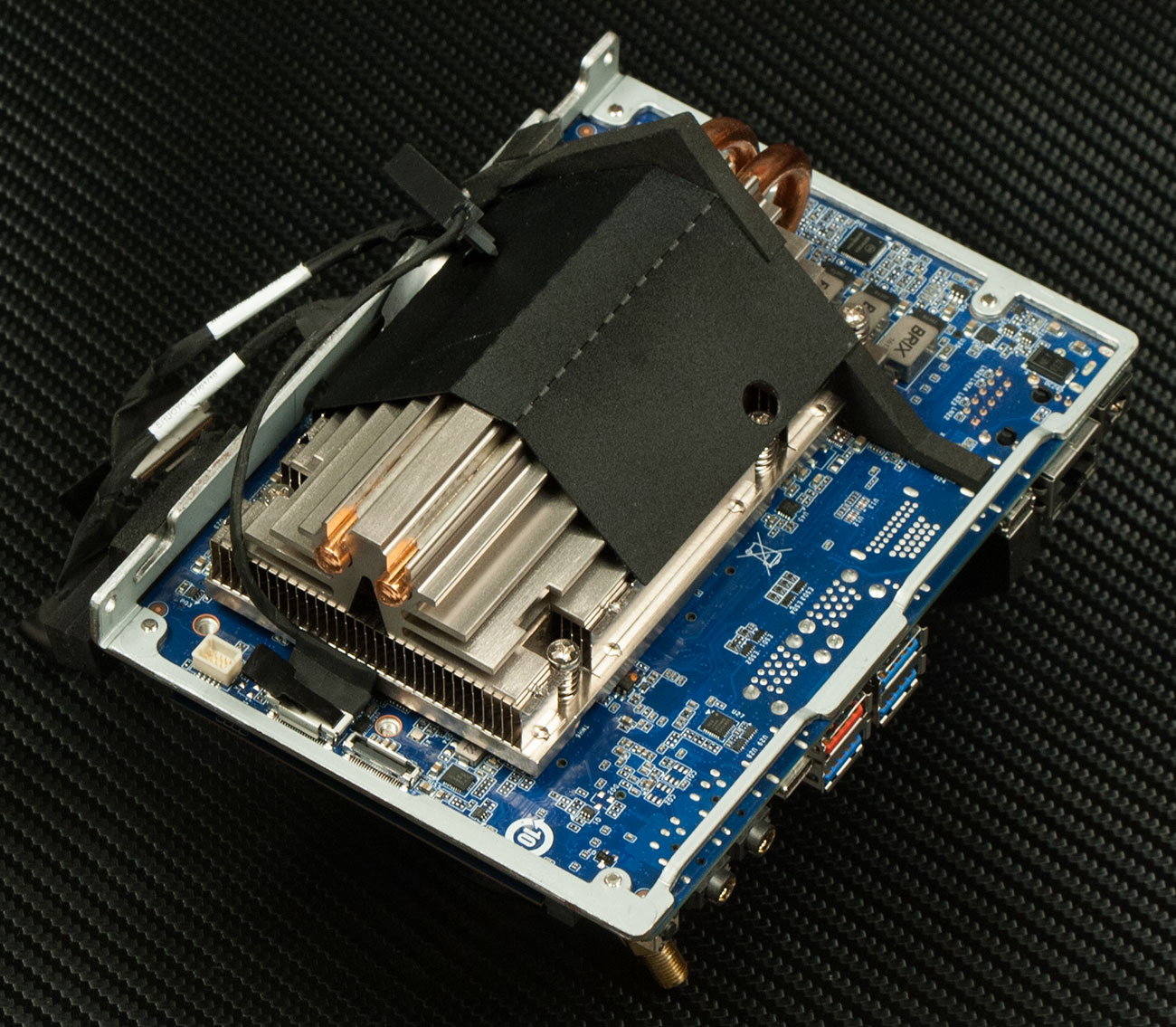

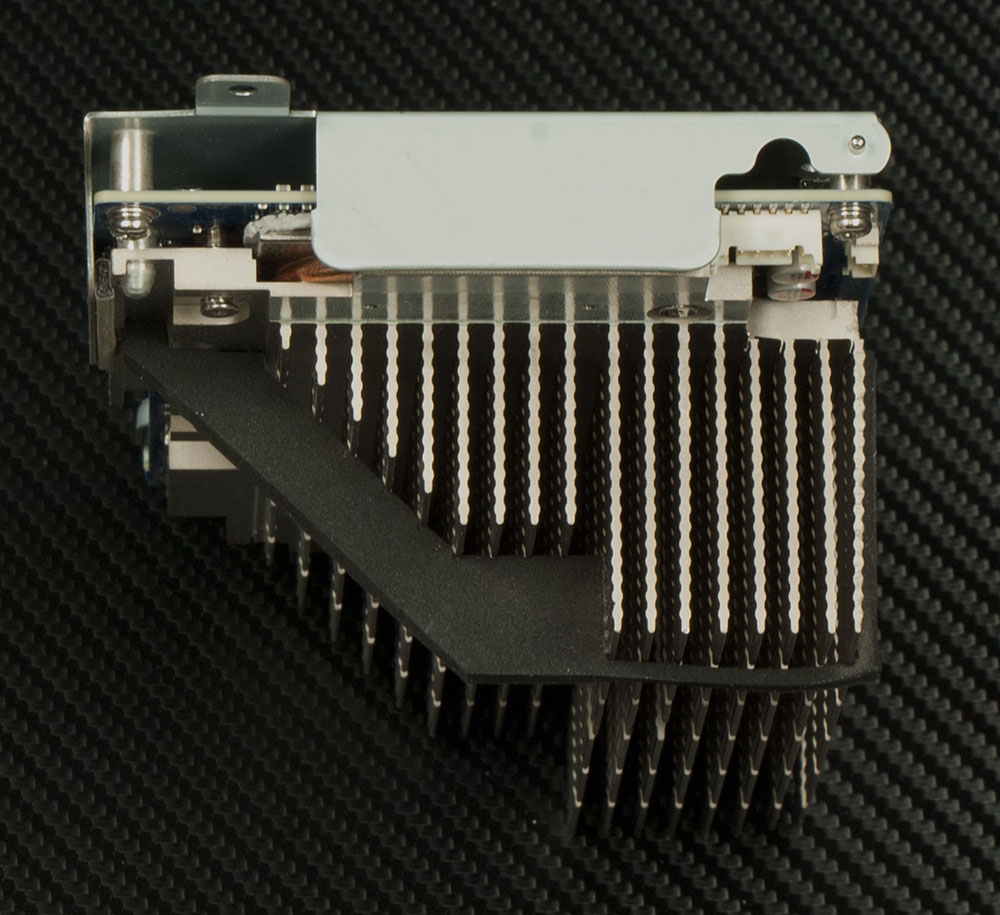

Могут быть установлены и более производительные мобильные процессоры на ядре Kaby Lake (семитысячная серия) вплоть до Core i7-7700HQ. Значение TDP у них небольшое – 45 Вт, двухсекционного радиатора с парой теплотрубок хватает.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 12

Процессор заменить не получится (разве что вы обладаете навыком и оборудованием для перепайки BGA-микросхем), а оперативную память и накопители — вполне.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 13

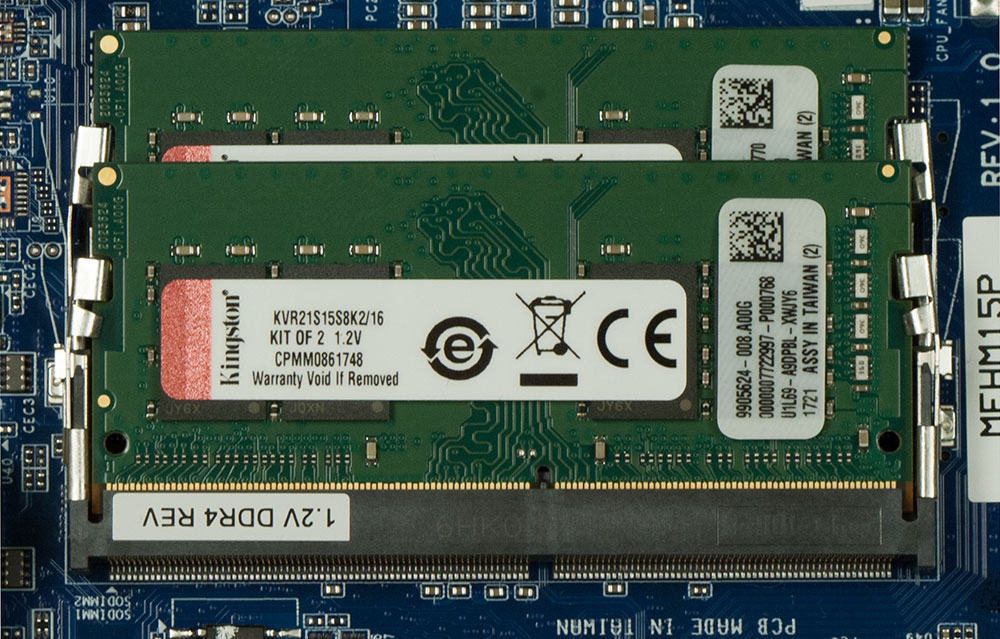

Базовой конфигурацией предусмотрены 16 ГБ (пара 8-ГБ SO-DIMM).
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 14

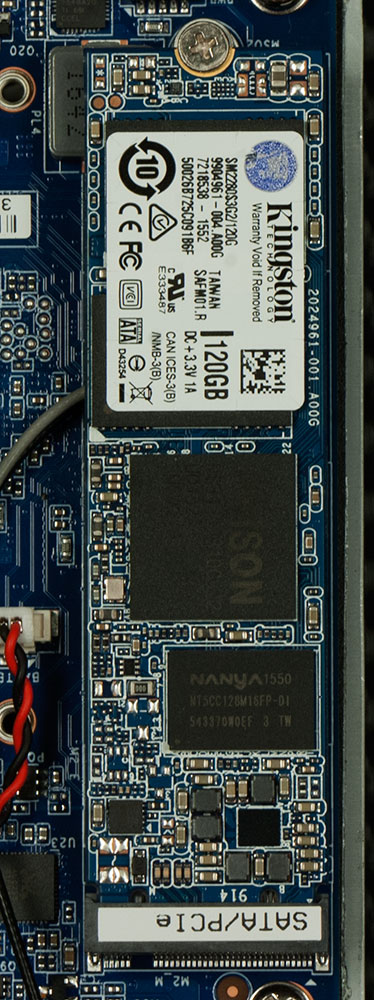

Накопитель один — M.2 SSD от Kingston.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 15

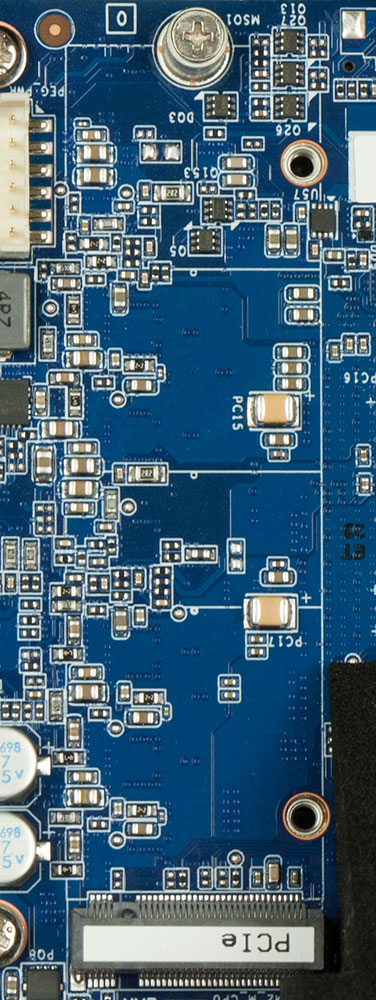

Интерфейс — SATA, но при желании можно установить более ёмкие и скоростные NVMe-накопители в этот и другой, пустующий M.2 слоты.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 16

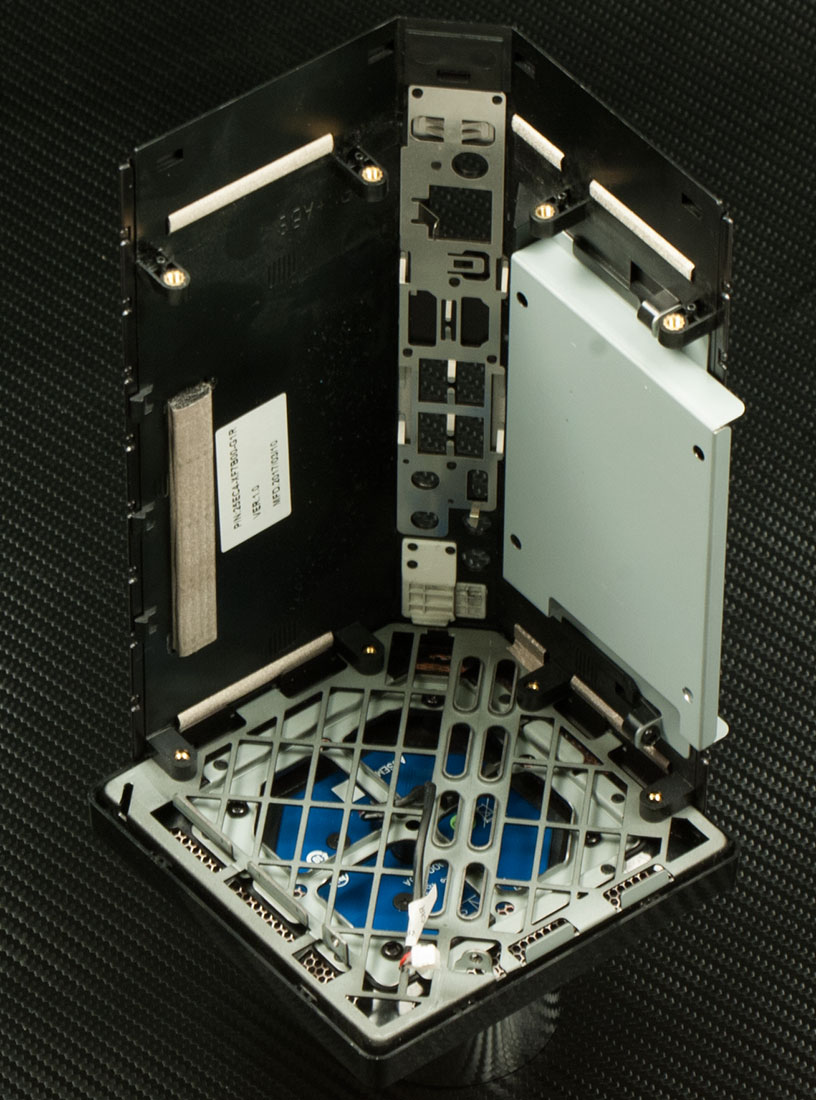

За процессорным радиатором размещён слот для стандартных 2,5-дюймовых дисков, куда поместятся даже высокие 9-мм HDD.

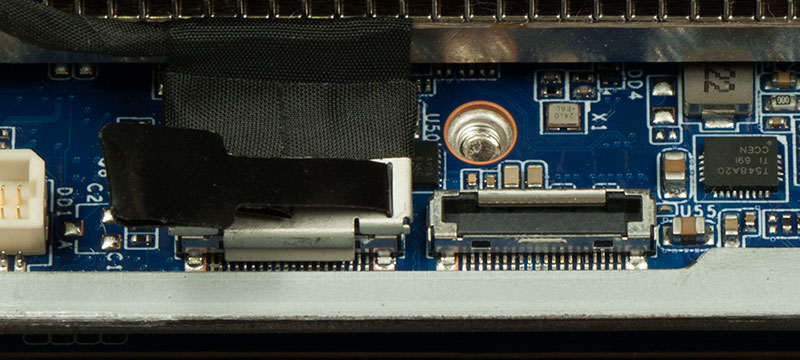

Примечательно, что на матплате два разъема под SATA-кабели, но в комплекте с баребоном идёт только один, да и места под второй не наблюдается.
Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Внутреннее строение. 19

Хотя, если взять тонкий 2,5-дюймовый HDD и демонтированный из корпуса 2,5-дюймовый SSD, то они помещаются в отсек.

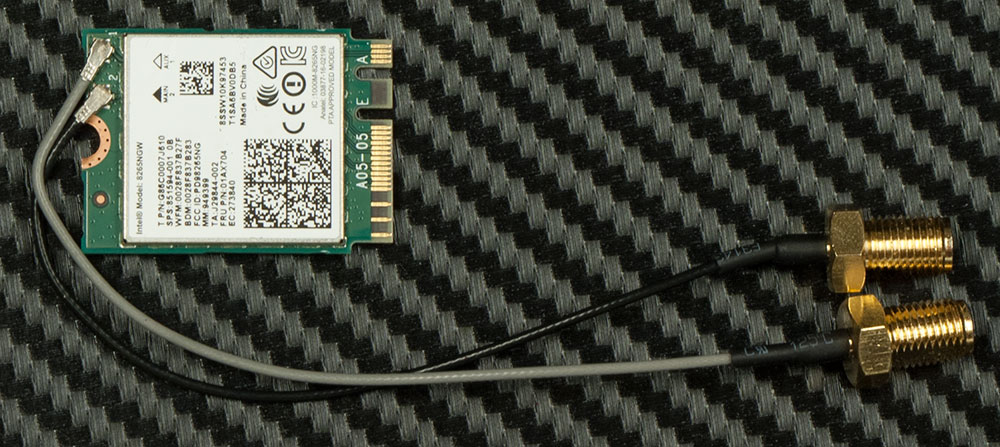

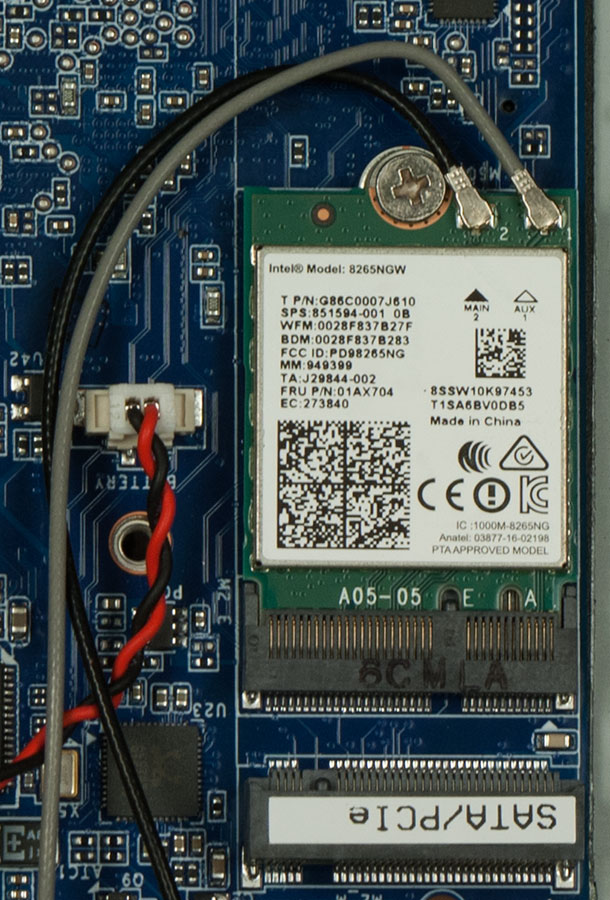

Модуль беспроводной сети съёмный и размещён под основным M.2-накопителем и соединён с SMA-разъемами гибкими коаксиальными кабелями.

Результаты тестов

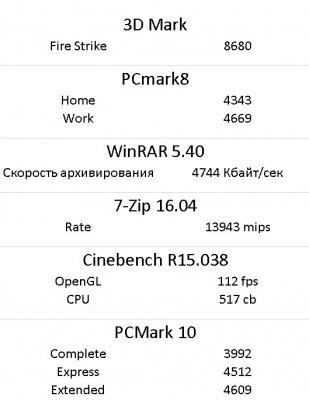

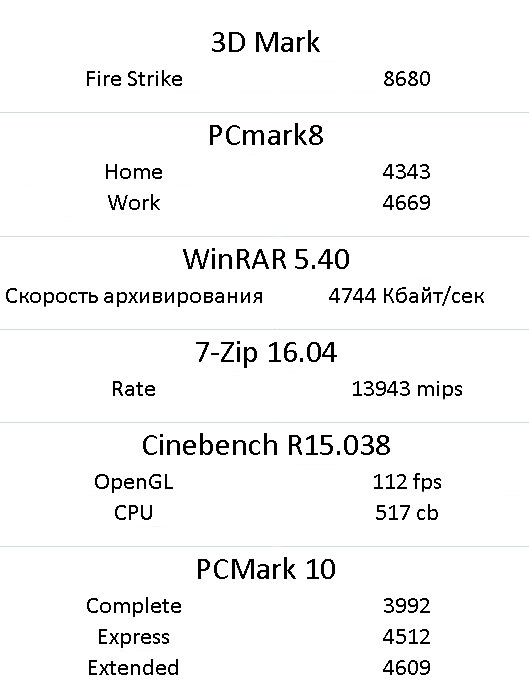

Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Результаты тестов. 1

Процессорные полусинтетические бенчмарки наглядно показывают основной недостаток мобильных версий Kaby Lake — низкая тактовая частота. Добавим сюда отсутствие поддержки Hyper-Threading — и вот причина сравнительно невысоких результатов в активно загружающих ЦП задачах.

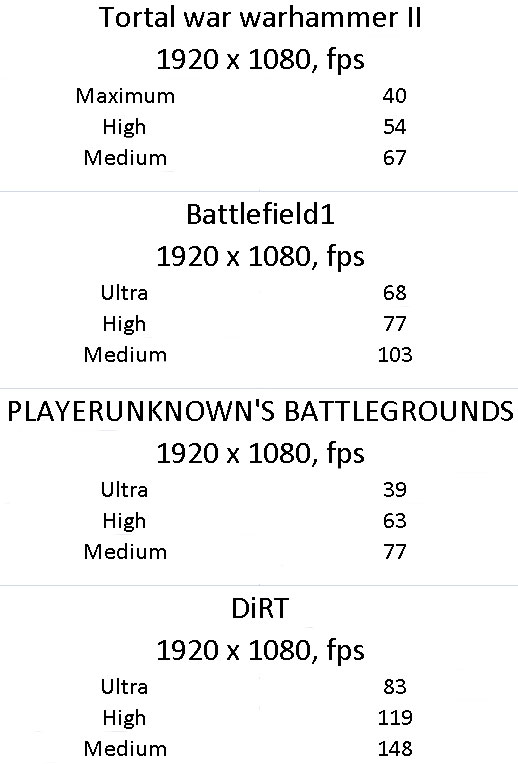

Игровой ПК размером с банку: обзор GIGABYTE BRIX Gaming VR — Результаты тестов. 2

Но для загрузки GTX 1060 мощностей Core i5-7300HQ достаточно — в Full HD-разрешении современные игры отлично идут на средних и высоких настройках графики, а в некоторых можно спокойно выкрутить качество картинки на максимум, средний FPS не падает ниже 50.
Один из ключевых вопросов системы — шум, тепловыделение и температурный режим. В 2D и лёгких мультимедийных задачах близкое расположение BRIX почти не ощущается — вентилятор работает на минимальных оборотах.

При значительной нагрузке на процессор или видеоядро аэродинамический шум хорошо слышен на расстоянии метра, но не раздражает. Длительная загрузка процессора тяжелой специфической задачей (Prime95 в нашем случае), при которой температура кристалла поднимается выше 85 градусов, выводит вентилятор на максимальные 4800 оборотов в минуту. Тут его слышно даже за закрытой межкомнатной дверью. Увы, от перегрева обороты не спасают — кристалл нагревается выше 95 градусов. После снятия нагрузки сброс оборотов вентилятора происходит крайне медленно, и даже при температуре ЦП 55 градусов они держатся выше 2,5 тысяч ещё минуту-полторы. Справедливости ради отметим, что ни одно из запущенных нами повседневных ресурсоёмких приложений (кодирование видео, рендеринг 3D) не приводило к нагреву процессора выше 83 градусов и вентилятор не раскручивался до максимальных оборотов.
Радиатор видеокарты лучше справляется с задачей — нагрев кристалла не превышал 80 градусов под нагрузкой.

Применение единственного вентилятора не позволяет максимально тихо и эффективно отводить тепло при неравномерном распределении нагрузки. Греется ЦП – вентилятор увеличивает обороты, но половина нагоняемого воздуха проходит между холодными ребрами теплоотвода на графическом процессоре. Запускаем сложную трёхмерную сцену – вентилятор «тратит» половину сил на ЦП, который не особо-то и нуждается в этом. Отказ от единого вентилятора в пользу раздельных мини-турбин и цельномедных радиаторов, на наш взгляд, позволил бы снизить уровень шума.

Подведём итоги

Выводы по GIGABYTE BRIX Gaming VR можно разделить на две части. Первая — краткая, одним предложением: продукт удачный, но есть нюансы.

Вторая – подробная. Как замена настольному ПК средней мощности BRIX подходит. Core i5-7300HQ с запасом хватает на офис, интернет и мультимедийные приложения. С некоторыми оговорками можно говорить про ресурсоемкие задачи (обработка видео, трёхмерное моделирование, CAD-приложения), но для таких дел лучше подходят конфигурации с Core i7-7700HQ — 3,8 ГГц вкупе с 8 потоками существенно добавляют «бодрости». Видеокарты GTX 1060 хватает на игры, это оптимальное решение для подобной системы. GTX 1050 не вытянул бы современные тайтлы в Full HD, а GTX 1070 слишком требовательная к питанию и значительно горячее.

Насущный вопрос по BRIX — шум. Он не выходит за рамки комфорта в повседневных задачах, но прикорнуть рядом с загруженным баребоном проблематично. Идеальный вариант — игры: в пылу сражений и покорений новых вершин на шум совершенно не отвлекаешься.

Стоит отметить возможность наращивания объёма ОЗУ и хранилищ информации. Грамотно спроектированный корпус позволит даже начинающему пользователю произвести замену или доустановку комплектующих по видеоинструкции с YouTube ниже.

Цена описанной сборки — 69 тысяч рублей. За конфиг с Core i7-7700HQ придётся отдать около 84 тысяч.

Плюсы:
  • Хорошая производительность в играх.
  • Тихая работа в 2D.
  • Возможность установки 4 накопителей и наращивания оперативной памяти.
  • Скромные габариты.
  • Малый вес.
Минусы:
  • Цена вопроса.
Может не понравиться:
  • Уровень шума под нагрузкой.
