Разборка: что внутри Galaxy S8+

Смотрим на внутренности нового флагмана Samsung. Многое ли изменилось в конструкции?
После бегства через «пожарный выход» с Galaxy Note 7 компания Samsung обязана «зажигать», но уже в другом смысле. Корейцам предстоит вернуть доверие покупателей. Процесс производства нового Galaxy S8 — как раз та стадия, где Samsung должна была уделить много внимания деталям. Давайте же посмотрим, что внутри у Galaxy S8+. Перевод разборки от iFixit читайте на Трешбоксе.

Сначала напомним технические характеристики Galaxy S8+:
  • Экран: 6,2 дюйма, Super AMOLED, 2960×1440 пикселей, 529 ppi, защитное стекло Corning Gorilla Glass 5.
  • Операционная система: Android 7.1 Nougat (оболочка Samsung Experience).
  • Процессор: Exynos 8895 / Qualcomm Snapdragon 835 (оба восьмиядерные).
  • Оперативная память: 4 ГБ (LPDDR4).
  • Хранилище: 64 ГБ (UFS 2.1) с поддержкой microSD-карт объемом до 256 ГБ.
  • Основная камера: 12 мегапикселей (Sony IMX333 + S5K2L2 ISOCELL), Dual Pixel, светосила f/1,7, оптическая стабилизация (OIS), запись видео 1080p×60FPS, 4K×30FPS.
  • Фронтальная камера: 8 мегапикселей, широкоугольный сенсор, светосила f/1,7.
  • Аккумулятор: 3 500 мАч, литий-ионный, быстрая зарядка с 0 до 100% за 75 минут.
  • Габариты (мм): 159,5×73,4×8,1.
  • Вес (грамм): 173.
  • Слотов для SIM-карт: один nanoSIM, второй — комбинированный.
  • Связь: 4G / LTE (до категории 16), Bluetooth 5.0, USB Type-C, аудиоразъем 3,5 мм, двухдиапазонный (2,4 / 5 ГГц) Wi-Fi 802.11 a/b/g/n/ac, GPS / ГЛОНАСС / Galileo.
  • Датчики: сканер отпечатков пальцев, датчик давления, акселерометр, барометр, гироскоп, геомагнитный датчик, сенсор Холла, датчик сердцебиения, датчик приближения, датчик освещения.
  • Защита от воды: IP68.

Разборка

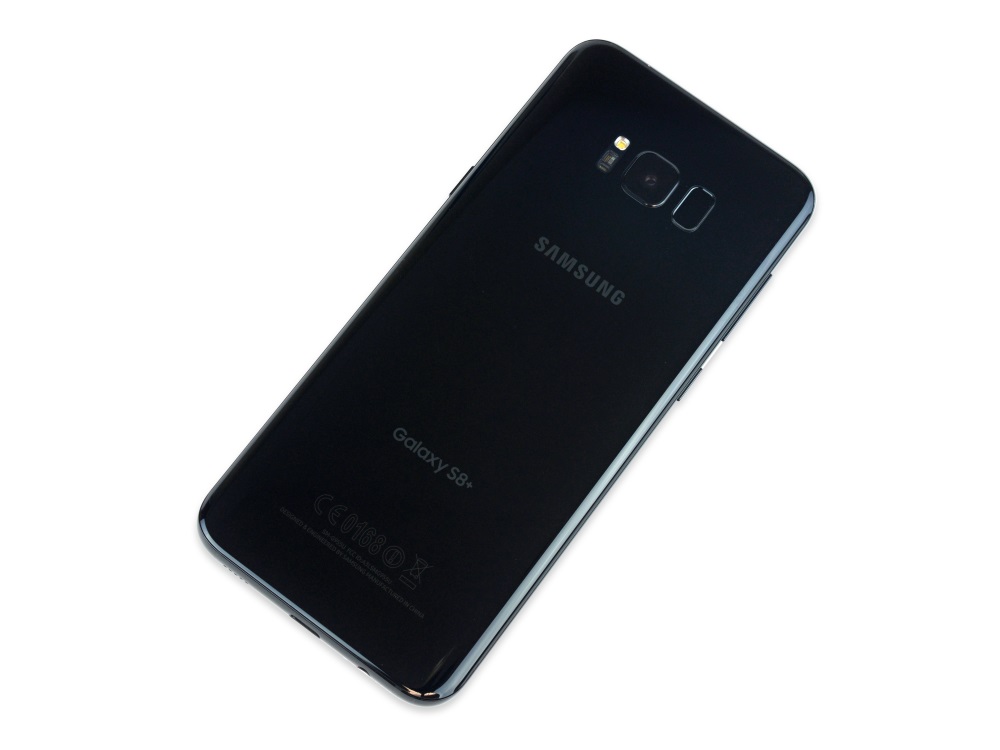

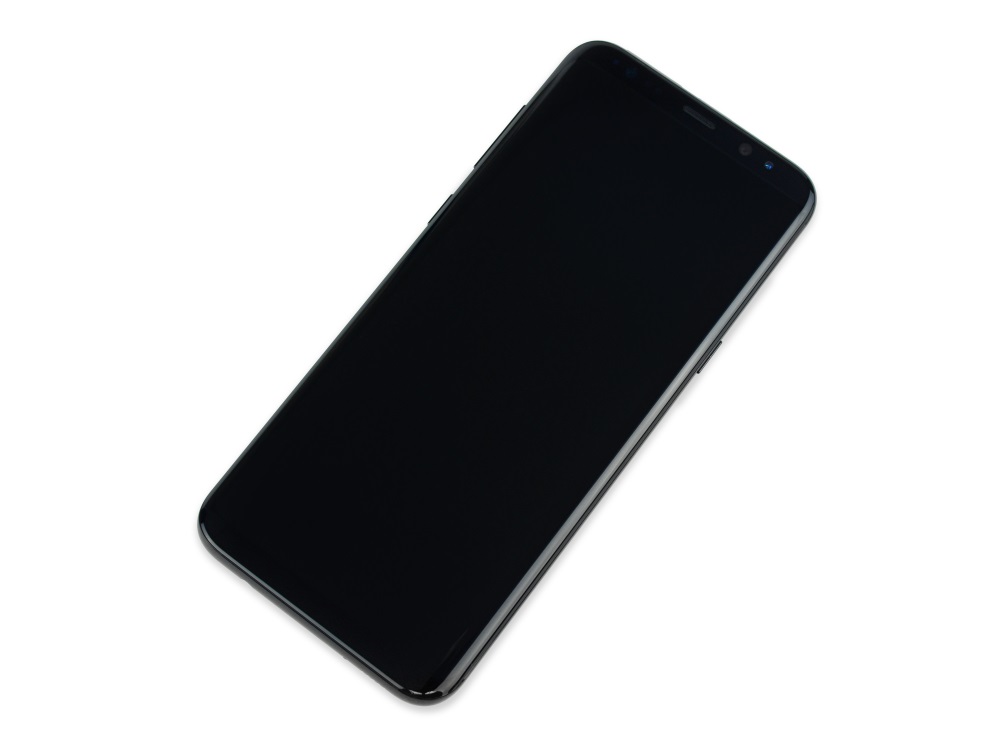

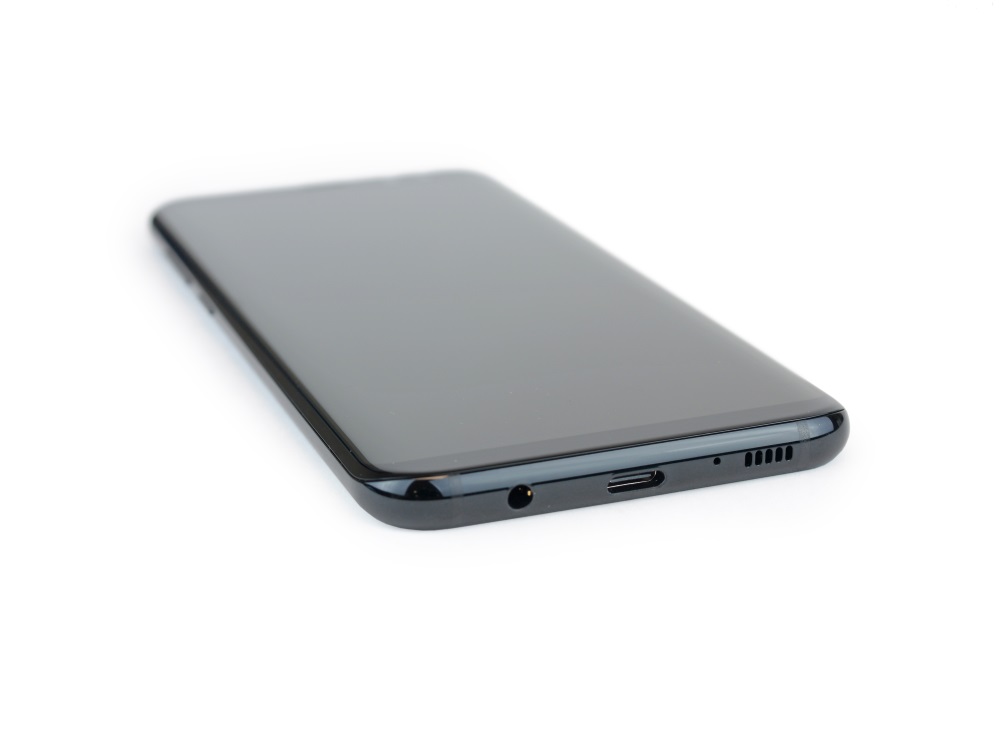

Рассмотрим корпус поближе. На нижней грани можно найти разъемы USB Type-C, аудио-джек 3,5 мм и сетку динамика. А еще там есть небольшая точка микрофона. Фронтальная панель вызывает чувство монолитности — на ней почти ничего нет, кроме стекла и дисплея под ним. Сканер отпечатков пальцев вместе с кнопкой убрали, а вместо него под экран вмонтировали чувствительный датчик. При этом сканер пальцев поместили в неудобное положение — на задней крышке, рядом с камерой. Ходят слухи, что Samsung просто не успела разработать нормальный сканер, который можно было поместить под стекло. На верхней грани есть два маленьких отверстия: одно вытаскивает SIM-лоток, а второе — еще один микрофон. Иногда их можно даже спутать.

Сравним новинку с предыдущими поколениями:
Разборка: что внутри Galaxy S8+

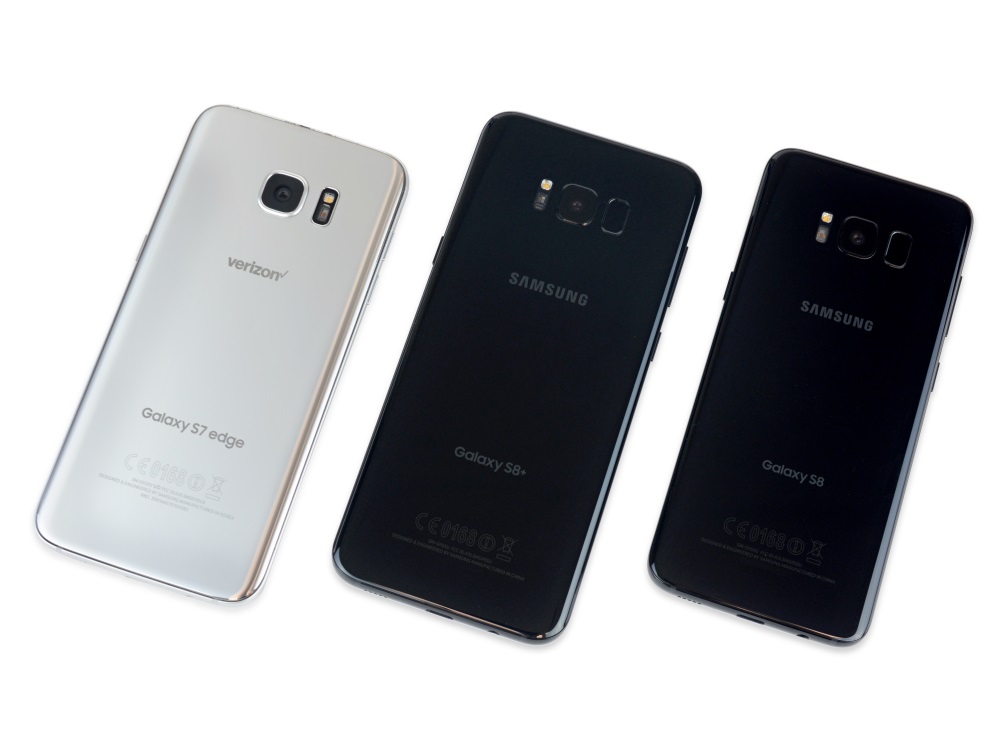

Слева направо: S7 Edge, Galaxy S8+ и Galaxy S8

Как видно на фото, новый Galaxy S8+ с его 6,2-дюймовым дисплеем имеет практически одинаковые габариты корпуса, что и у S7 Edge. Все благодаря вытянутому экрану и очень тонким рамкам.

Разборка: что внутри Galaxy S8+

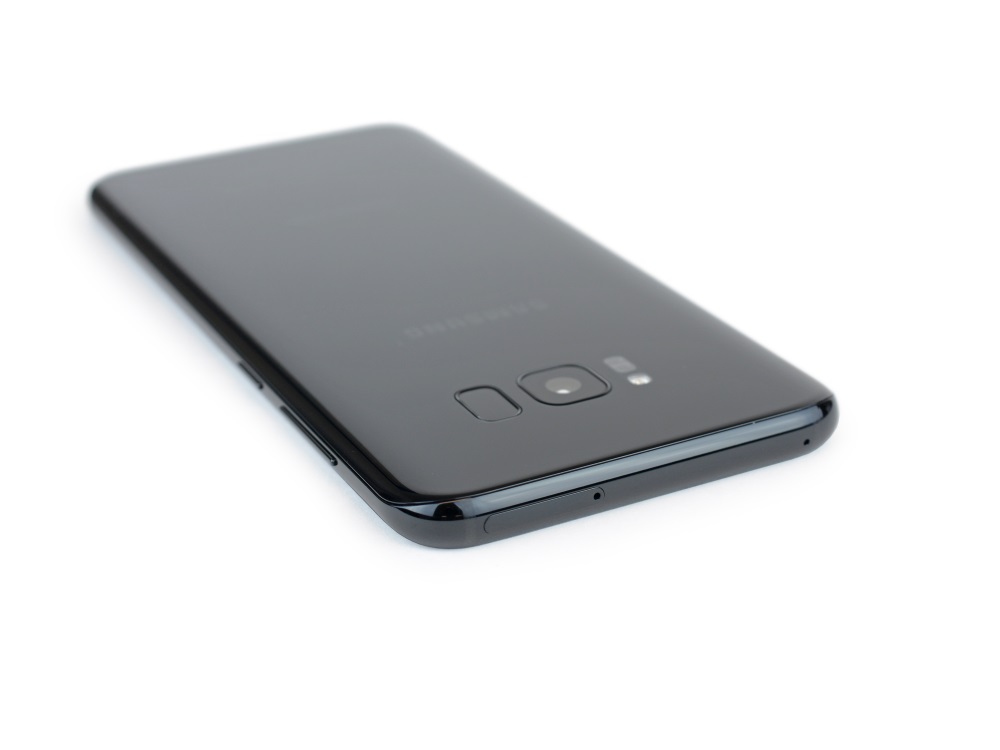

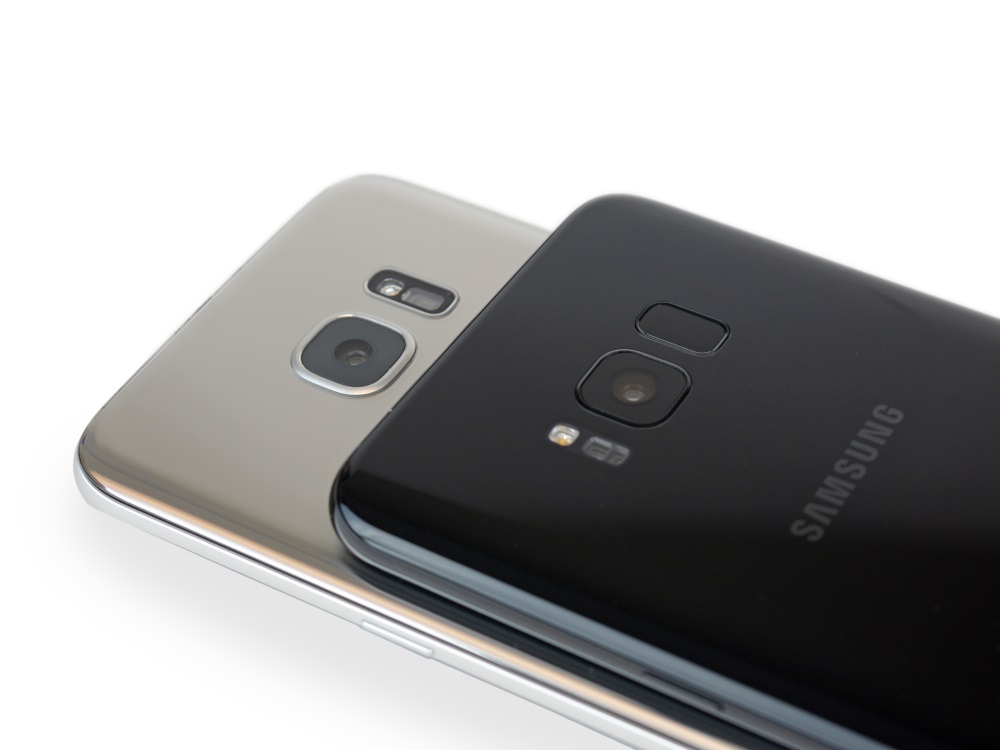

Блок с камерой немного отличается. Сам сенсор не выпирает из корпуса, а еще к нему присоединился датчик отпечатков.

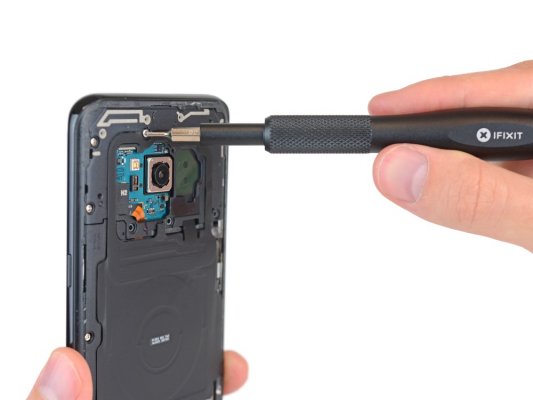

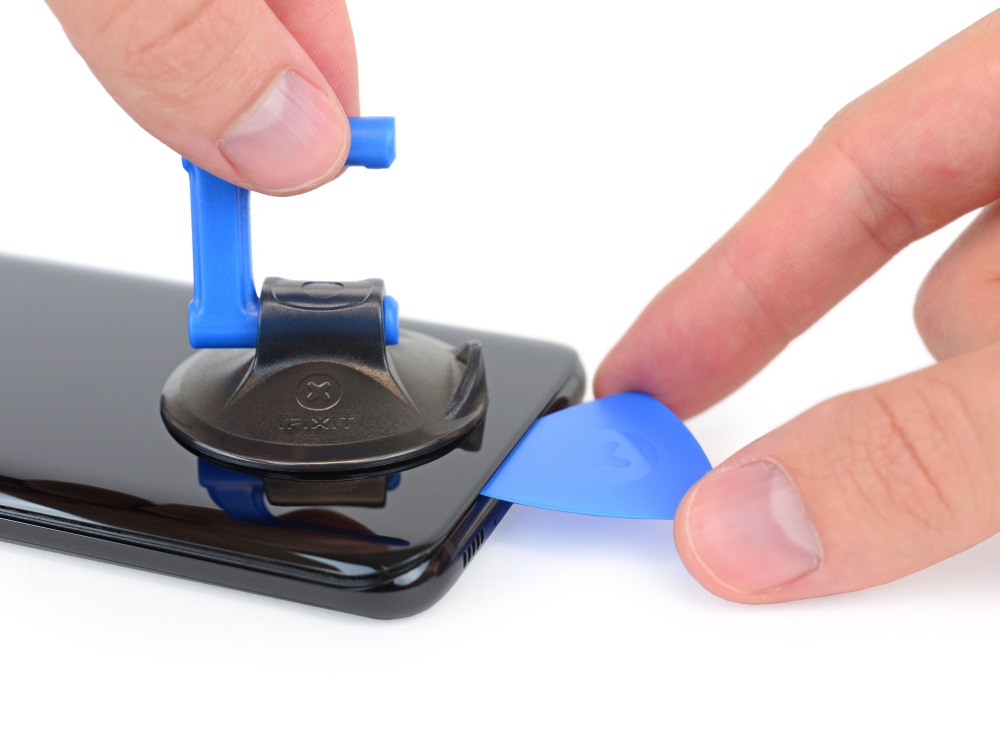

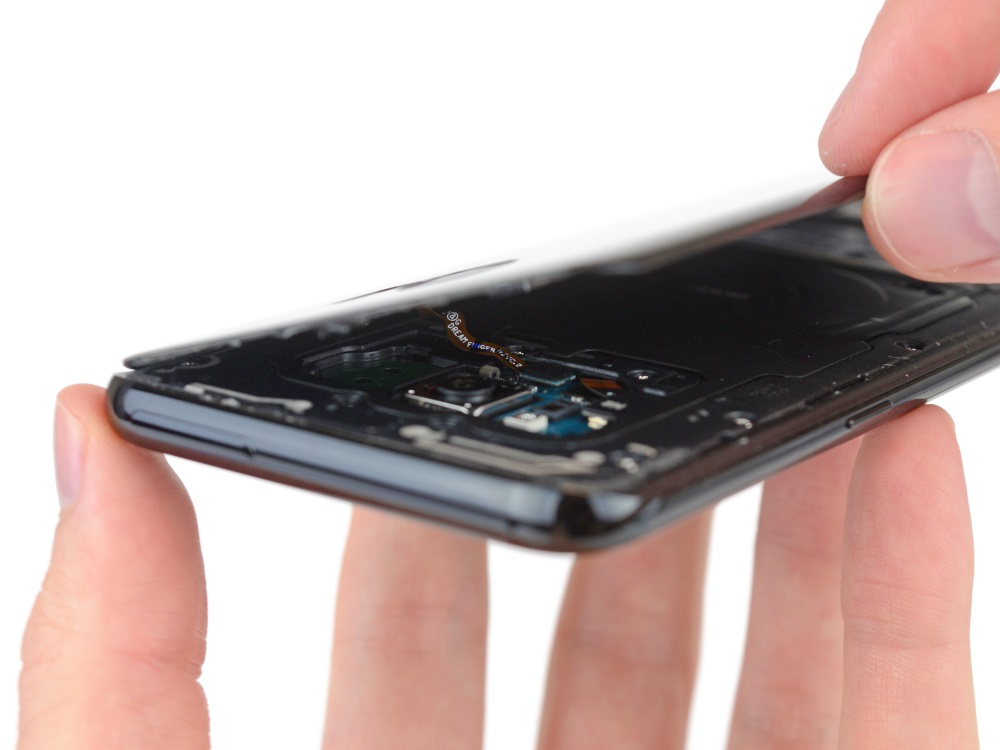

Хватит разговоров — пора вскрывать пациента. Нагреваем место, где сходятся задняя крышка и остальная часть корпуса. Поддеваем медиатором и помогаем крышке отойти с помощью инструмента с присоской. Со стороны выглядит легко, но на самом деле вскрывать смартфоны Samsung — то еще удовольствие.

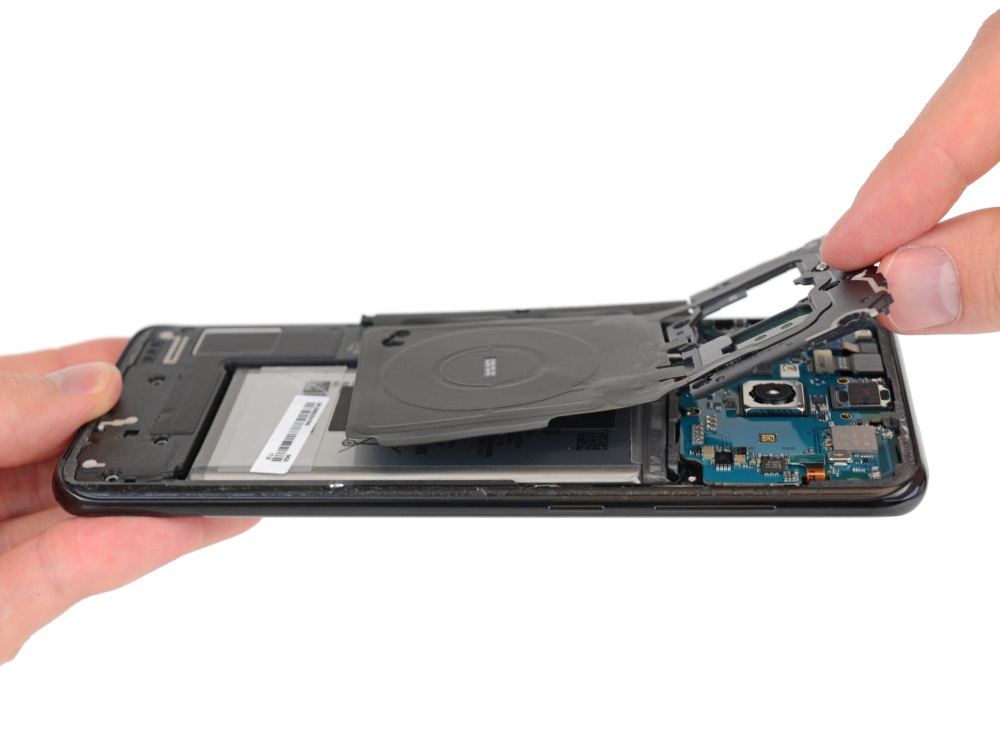

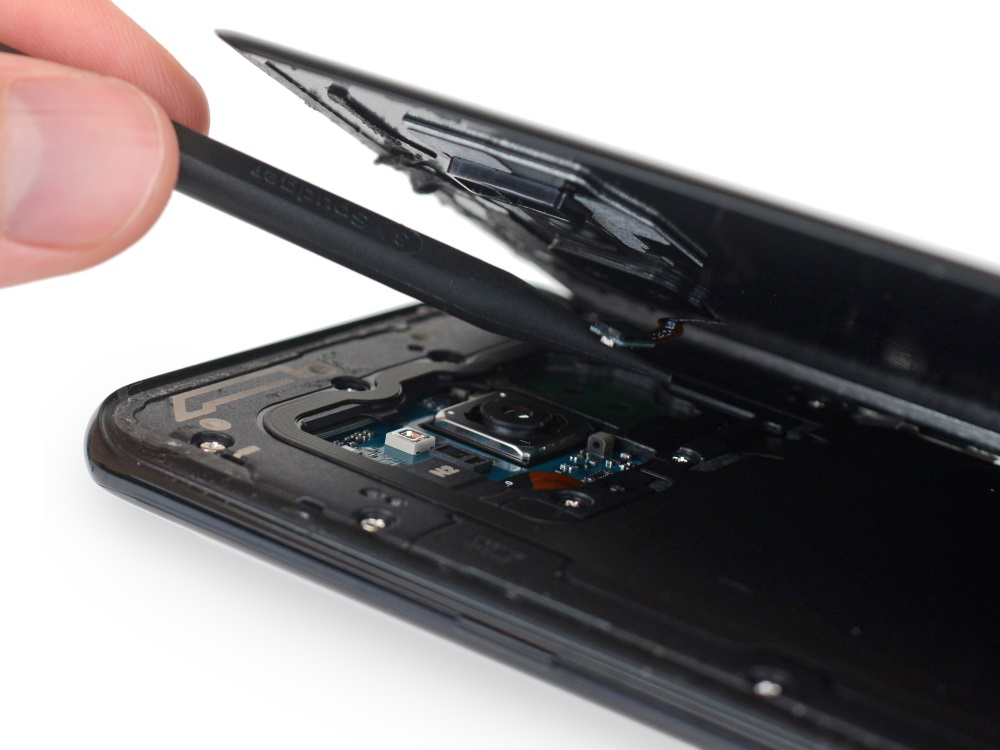

Дизайн задней крышки слегка изменился. К ней прикреплен сканер отпечатков пальцев, а соединение с материнской платой происходит с помощью короткого кабеля. Коннектор кабеля спроектирован таким образом, что отсоединить его — очень просто и без возможности повредить.

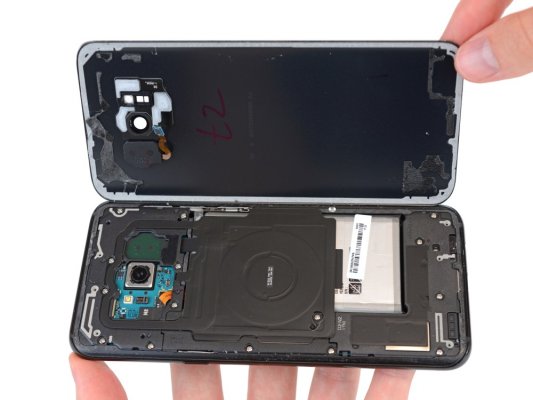

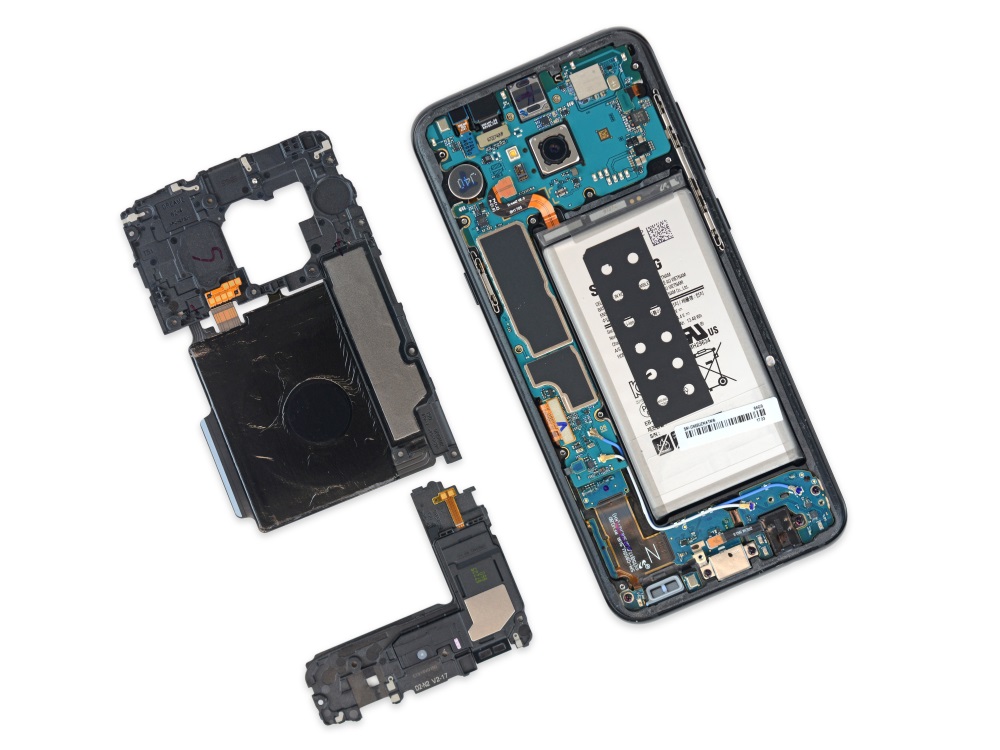

Когда отсоединили кабель, можно полностью убрать заднюю крышку. К слову, задняя панель Galaxy S8 покрыта стеклом. Это упрощает проектировку гаджета с точки зрения сетей — нет металла, который блокирует сотовый сигнал, Wi-Fi и прочее. Но зато стекло не такое прочное и ноское, как хороший металл. Крышка отходила от корпуса очень неохотно. Пару раз сильно скрипела и чуть ли не ломалась — определенный минус к ремонтопригодности.

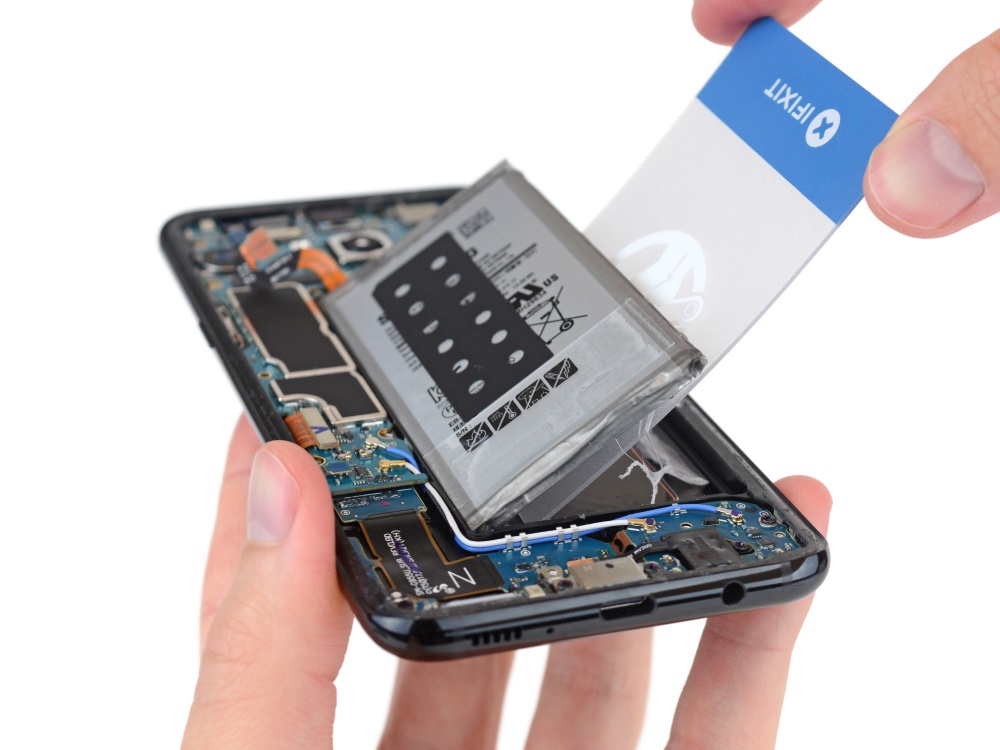

Можно было начать с отсоединения батареи, но ее коннектор спрятан под специальной защитной рамой. Убираем ее и перед нами предстает почти идентичные S7 Edge внутренности. Инженеры Samsung креативно подошли к проектированию гаджета. Например, некоторые датчики выполняют сразу две задачи. Динамик / антенная решетка и антенна / датчик NFC работают в паре, находясь в середине корпуса. А еще NFC-антенна работает в качестве передатчика по магнитно-безопасной технологии (MST).

Будем надеяться, что батарея в новых Galaxy S8 / S8+ хорошо протестирована, а ее конструкция переделана, потому что с виду она идентична тем «горячим штучкам» из Galaxy Note 7. Кстати, вытащить батарею — довольно сложно. Даже когда клей ослаб и аккумулятор полностью освободился, остатки белой субстанции не отпускают блок.

Разборка: что внутри Galaxy S8+

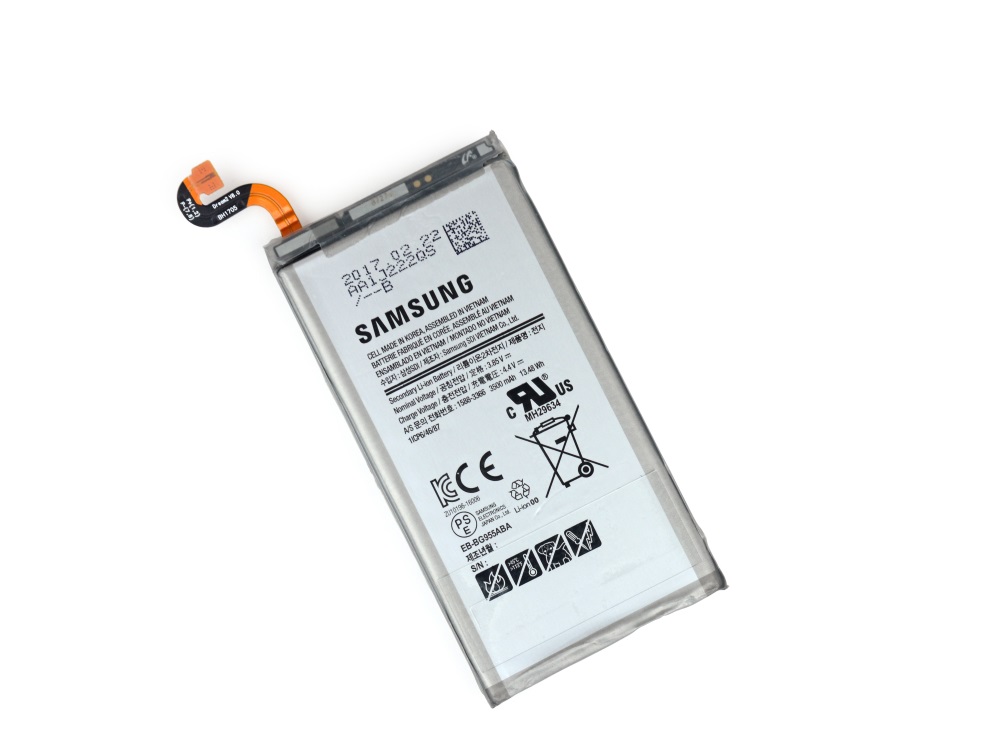

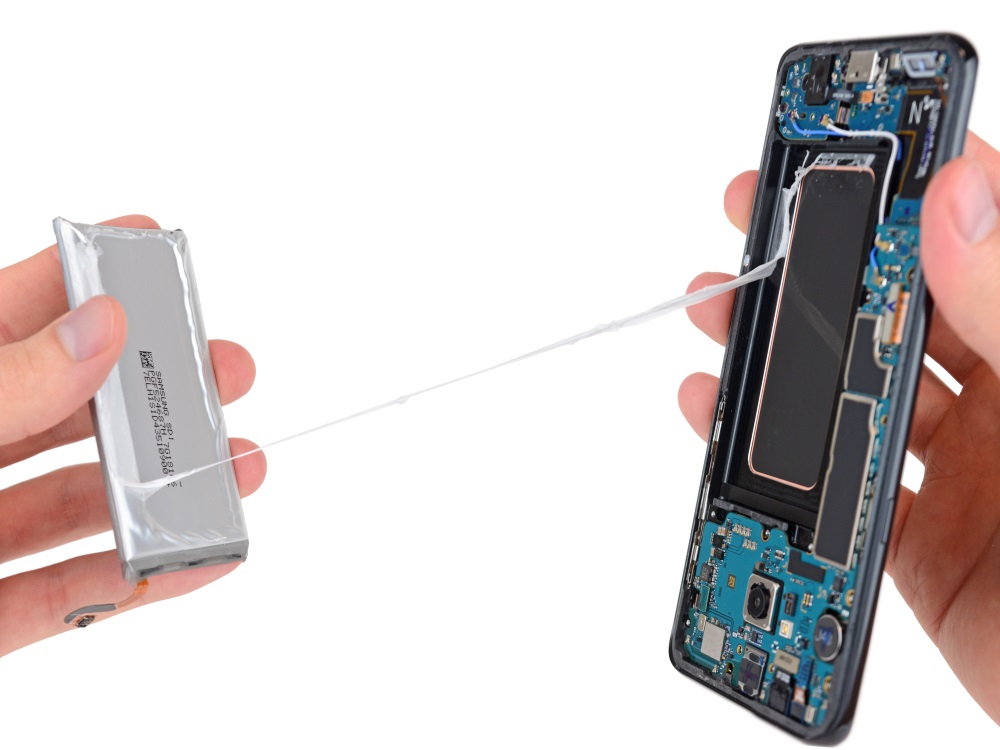

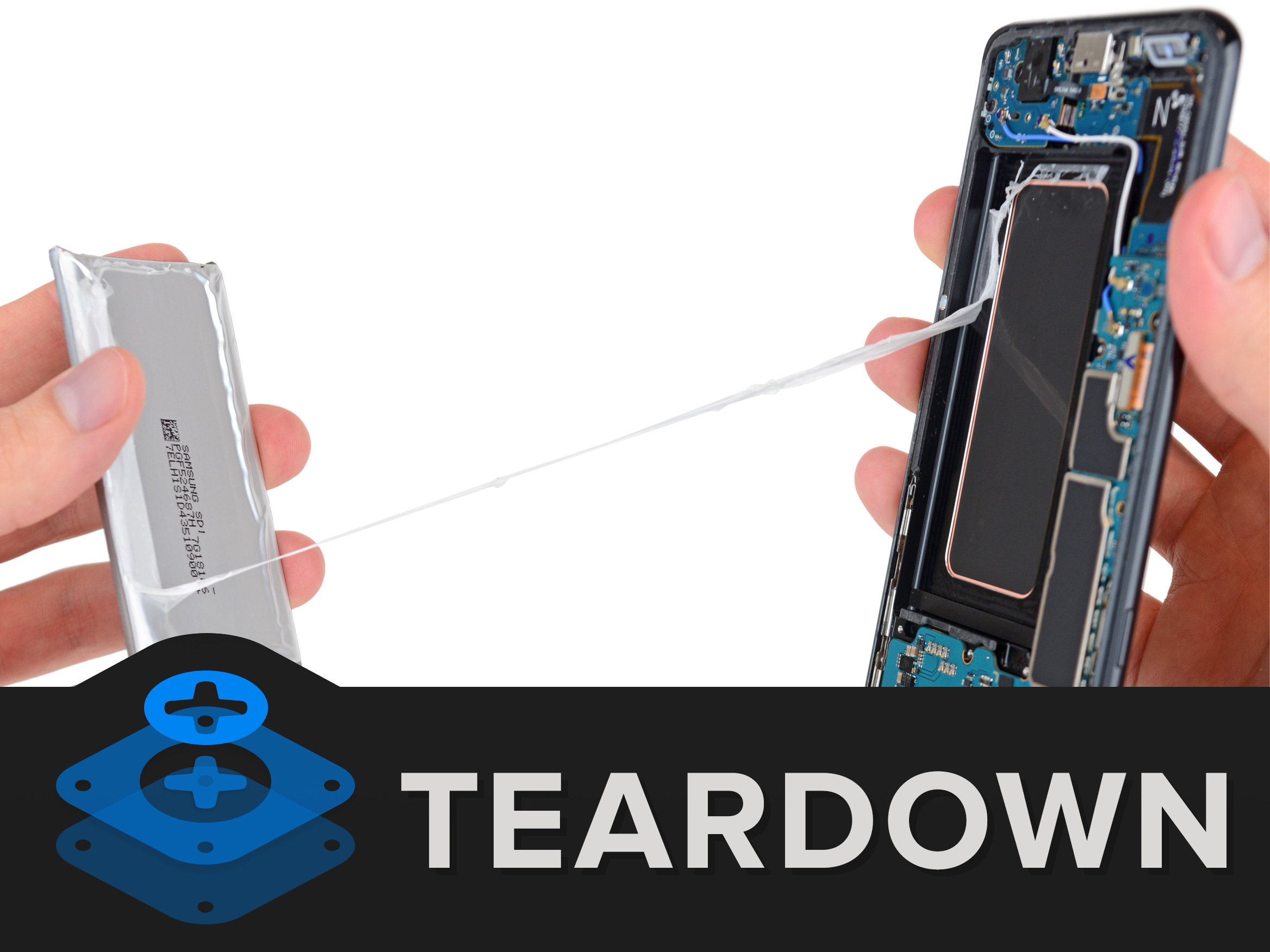

В Galaxy S8+ установлена батарея с показателем емкости 13,48 ватт-час (3 500 мАч на 3,58 В). Аккумулятор с такой же емкостью был в Galaxy Note 7, но все же это чуть меньше, чем в S7 Edge (13,86 ватт-час). Samsung обещает время работы на уровне 15 часов веб-серфинга через Wi-Fi. Конечно, это не идет ни в какое сравнение с небольшой батареей iPhone 7 Plus с его 11,1 ватт-час (2 900 мАч на 3,82 В).

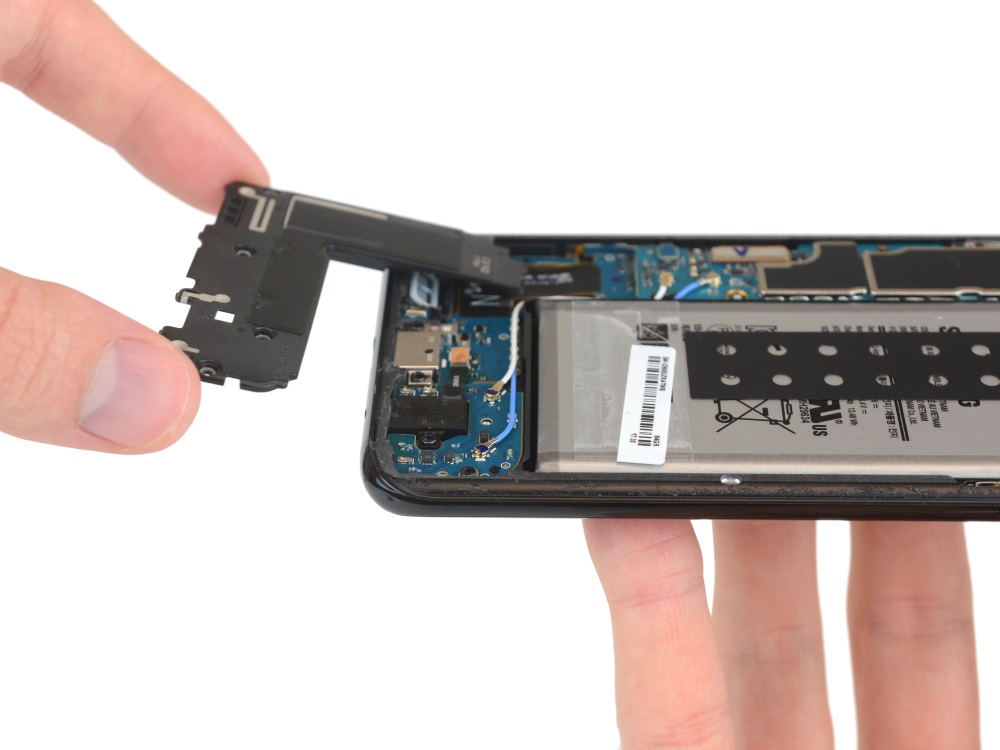

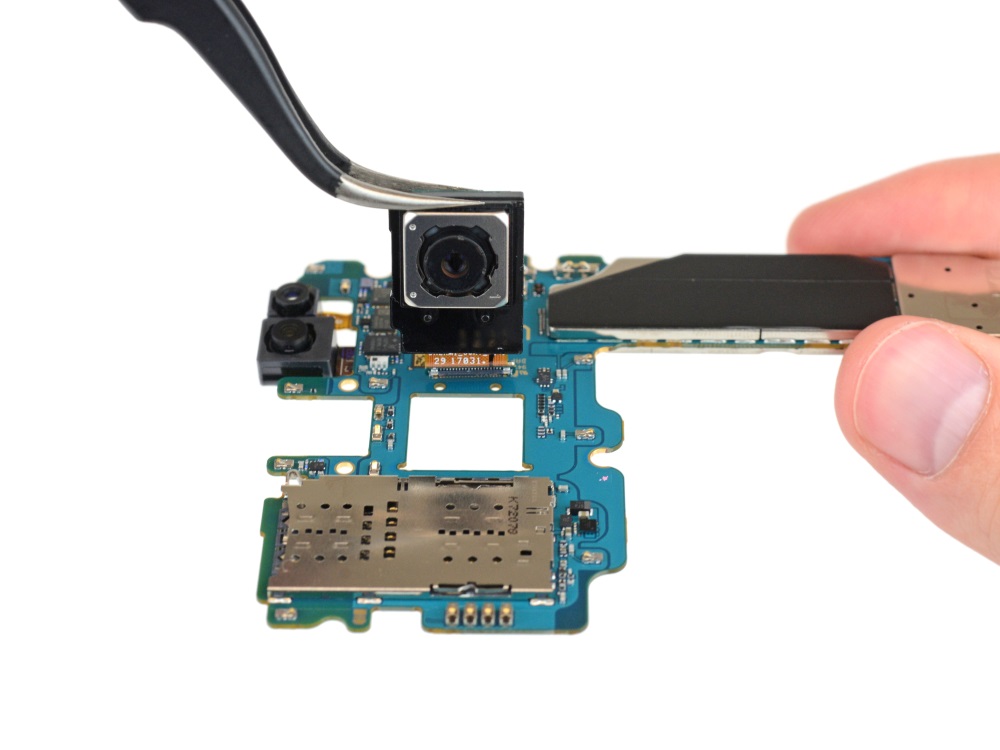

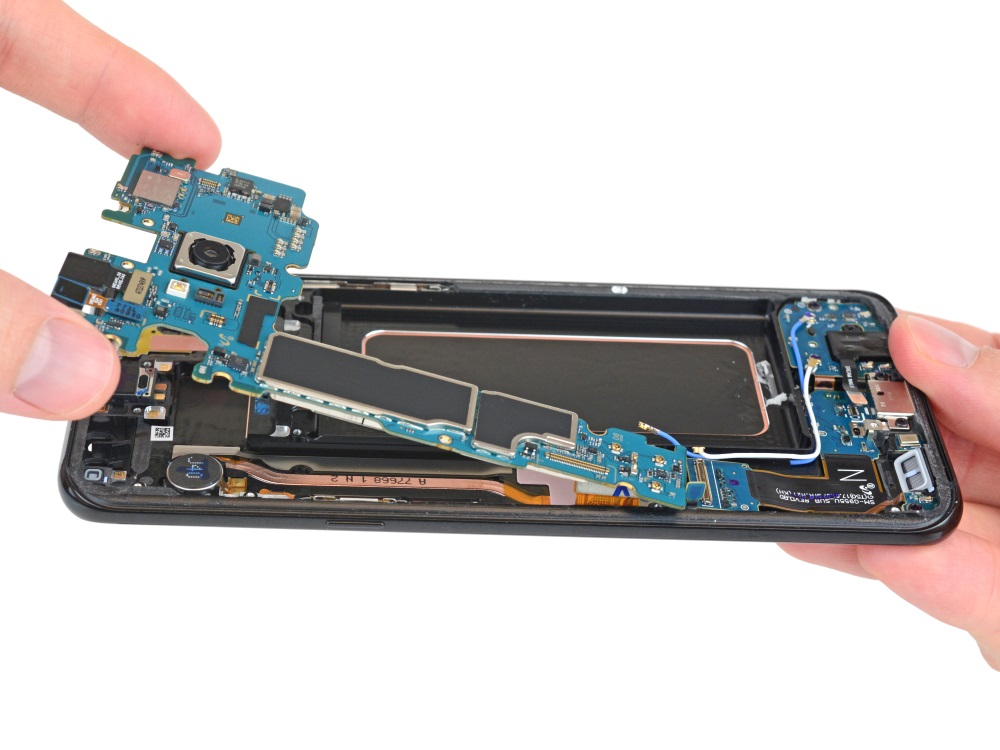

После удаления аккумулятора можно приступить к материнской плате. Начнем с камер. В новом поколении используются сенсоры Sony IMX333 (Snapdragon 835) и S5K2L2 ISOCELL (Exynos 8995). От прошлого поколения отличия небольшие, но Samsung поработала над программным обеспечением.

Разборка: что внутри Galaxy S8+

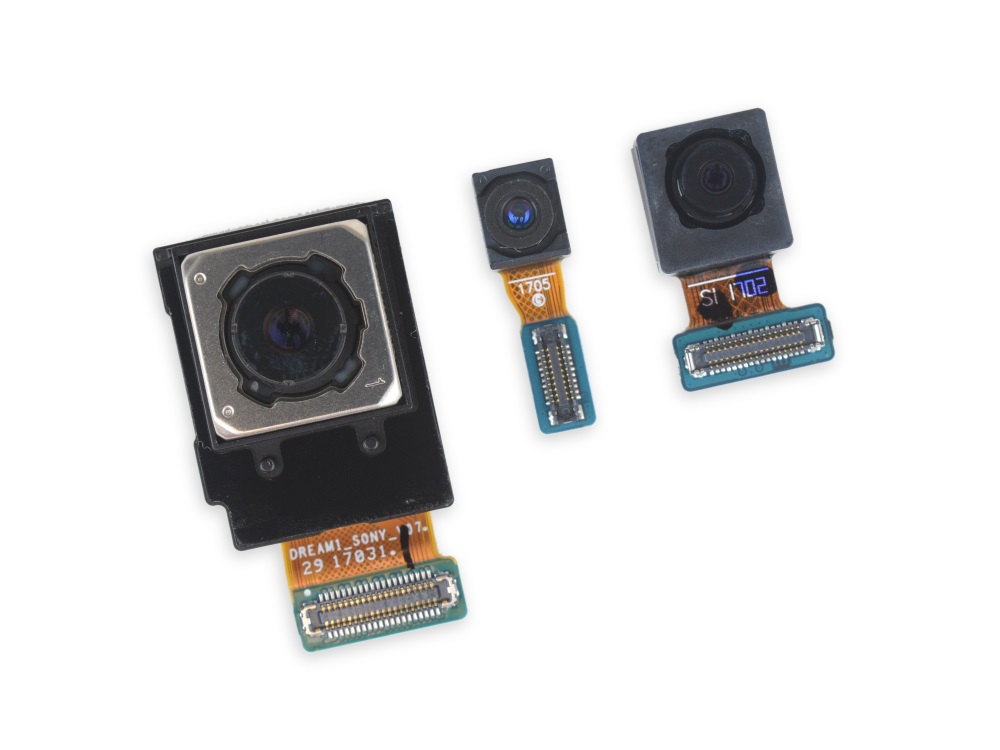

Слева направо: основная камера, сканер радужки и фронтальная камера

Также отсоединяем фронтальную камеру и сканер радужки глаза. Все две камеры и сканер, отделенные от платы, на фото выше.

Разборка: что внутри Galaxy S8+

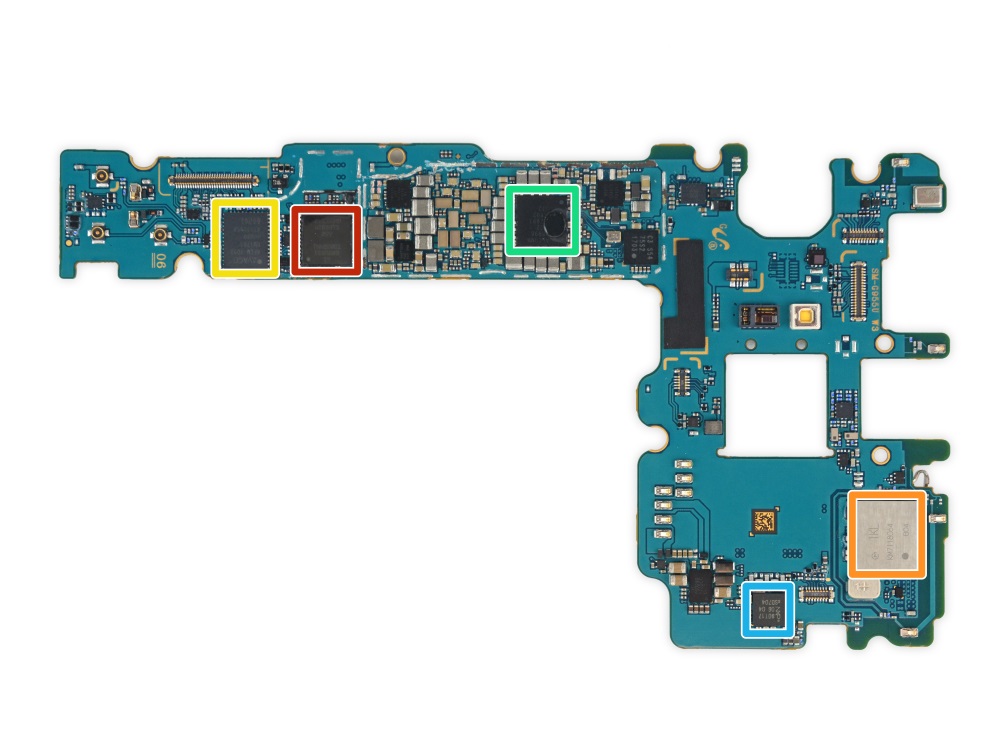

Разберем все компоненты на материнской плате:

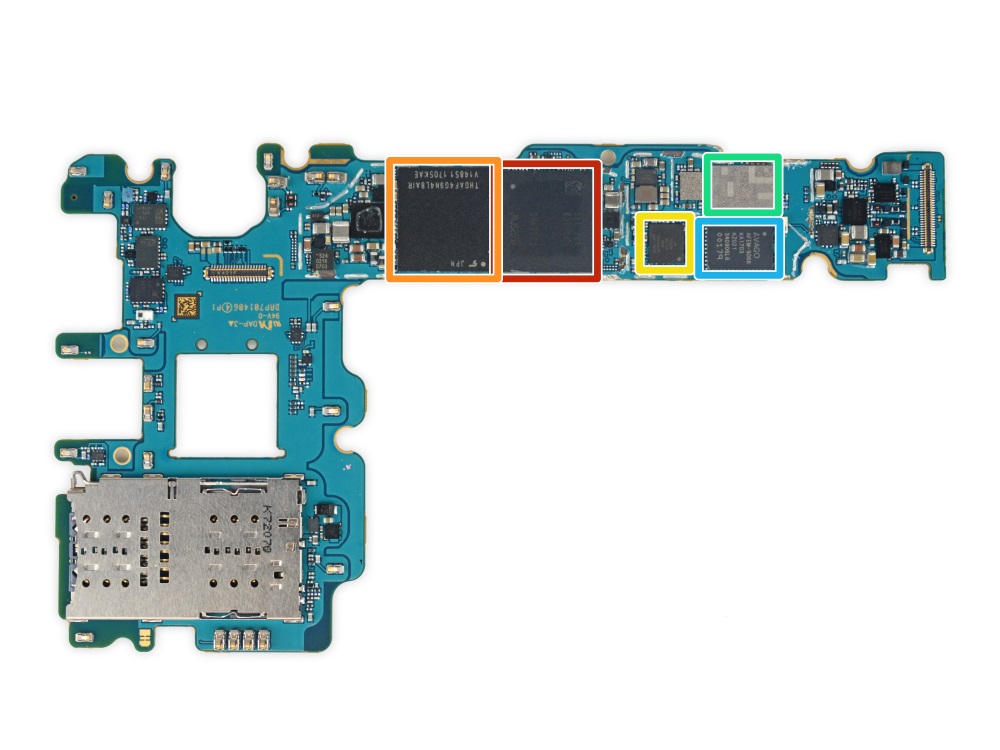

  • Красный — модуль памяти Samsung K3UH5H50MM-NGCJ на 4 ГБ (LPDDR4), установленный поверх Snapdragon 835 (MSM8998).
  • Оранжевый — модуль памяти Toshiba THGAF4G9N4LBAIR на 64 ГБ (UFS, NAND + Flash).
  • Желтый — аудио-кодек Qualcomm Aqstic WCD9341.
  • Зеленый — чип Skyworks 78160-11.
  • Синий — чип Avago AFEM-9066.
Разборка: что внутри Galaxy S8+
Также есть много интересного на обратной стороне платы:
  • Красный — радиочастотный трансивер Qualcomm WTR5975.
  • Оранжевый — модуль Wi-Fi Murata KM7118064.
  • Желтый — чип Avago AFEM-9053.
  • Зеленый — контроллер распределения энергии Qualcomm PM8998.
  • Синий — чип NFC NXP 80T71.

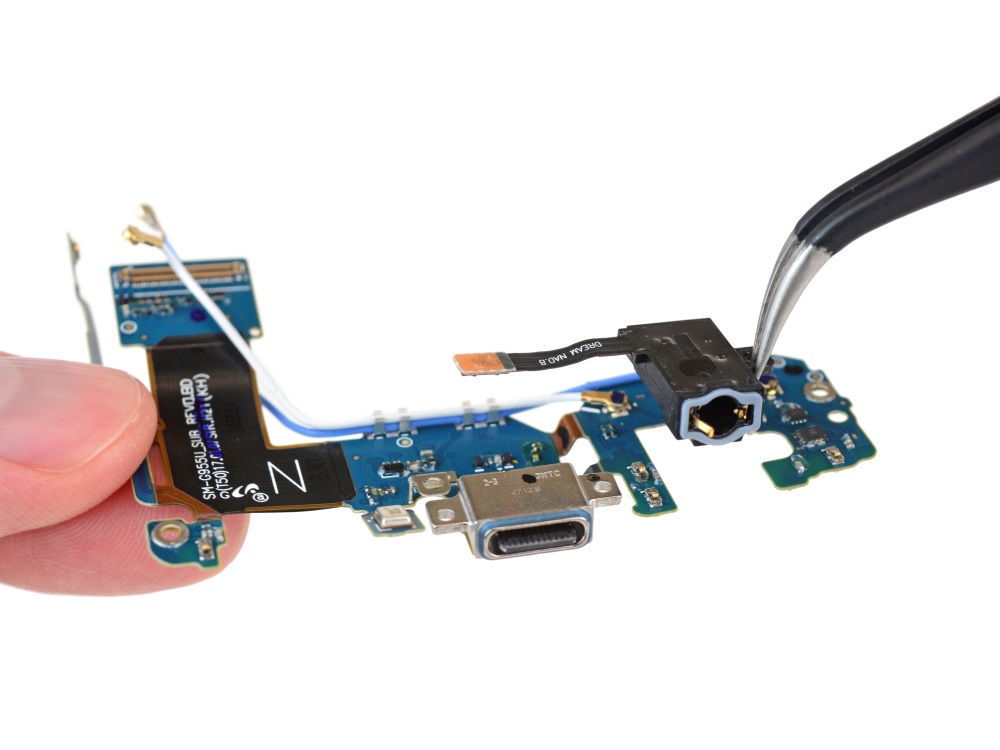

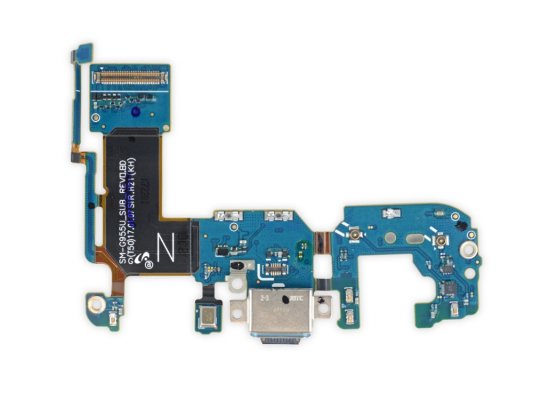

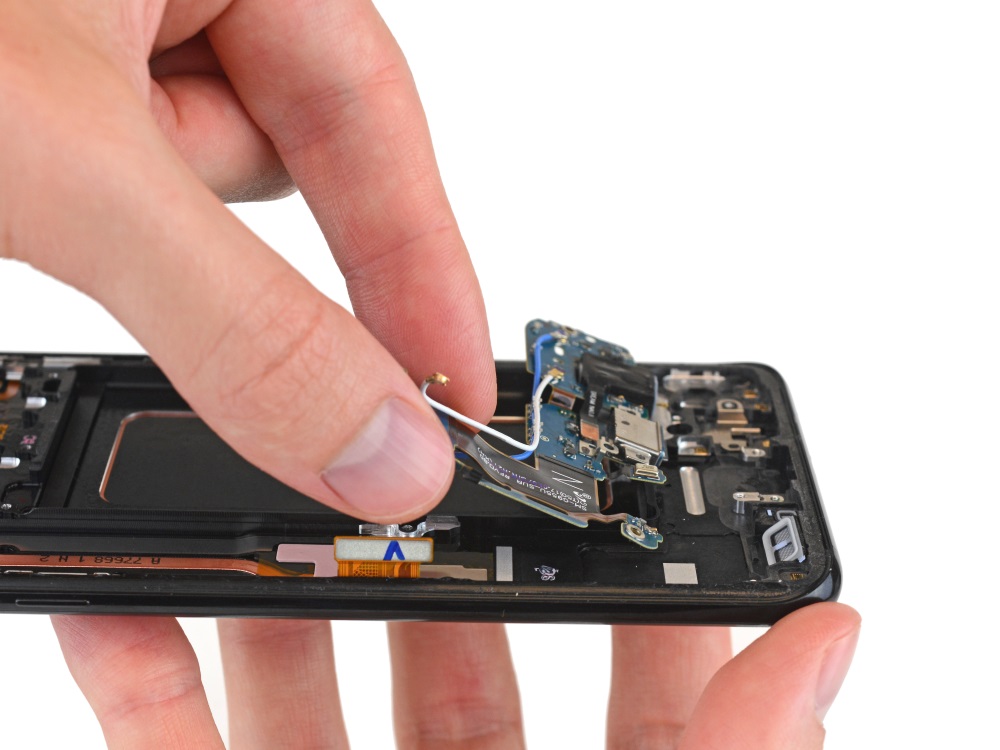

Теперь осталось только отделить плату с портами. Она хорошо уплотнена защитой от попадания воды. Динамик и два порта имеют специальные заглушки. Старый-добрый разъем для наушников остается модульным компонентом — его очень просто заменить.

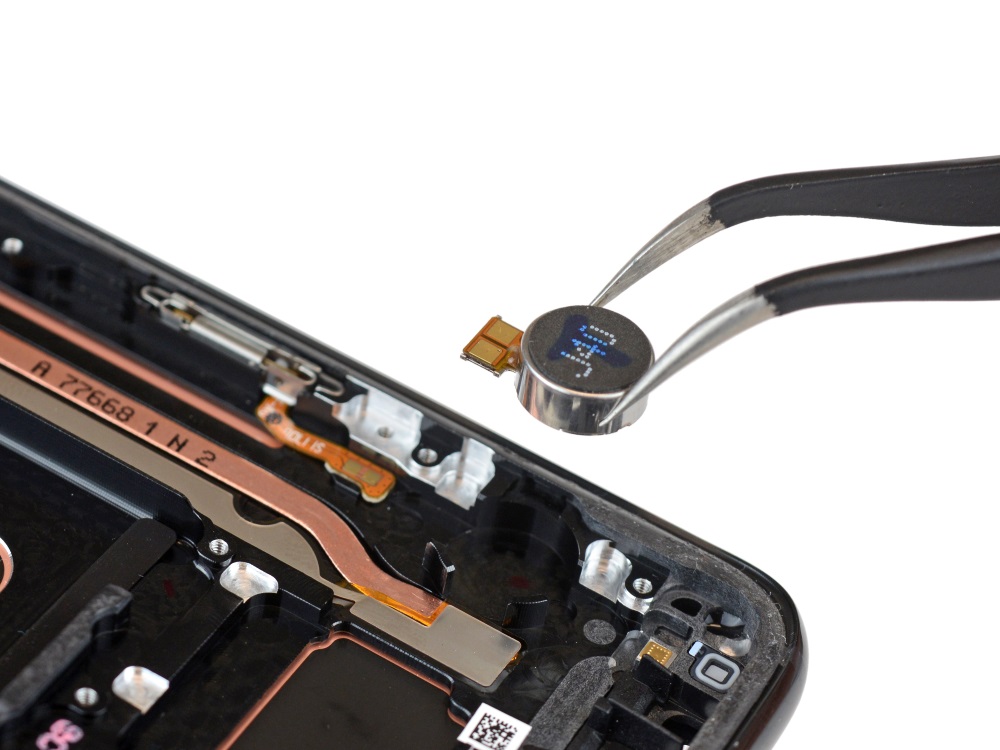

Вдоволь насмотревшись на трубку для отвода тепла, приступаем к удалению оставшихся кнопок и других вмонтированных в корпус компонентов. Первым на очереди будет круглый вибромоторчик.

Разборка: что внутри Galaxy S8+

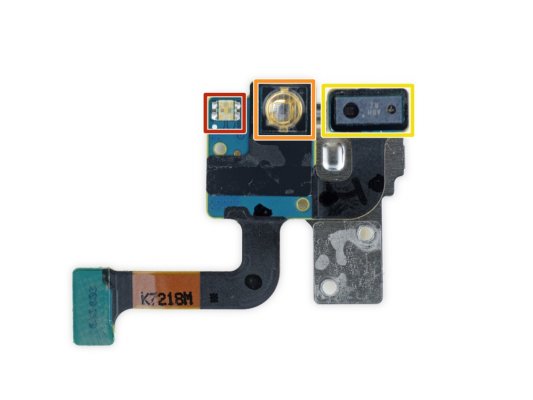

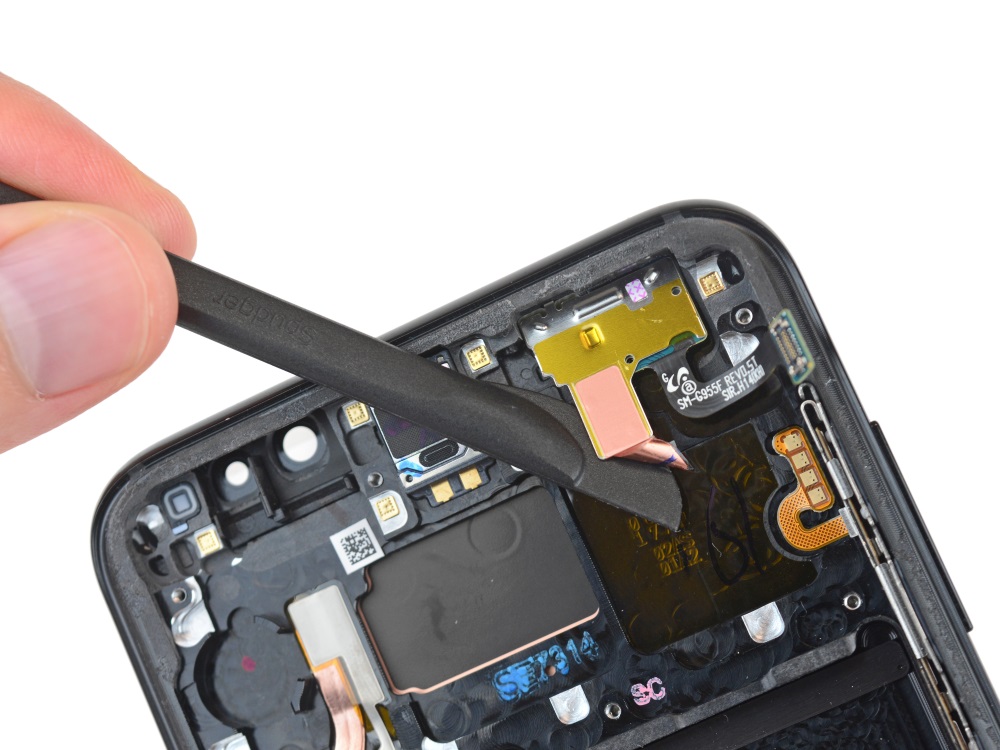

После вынимаем небольшую плату с датчиками (красный — RGB LED, оранжевый и желтый — инфракрасные камера и излучатель).

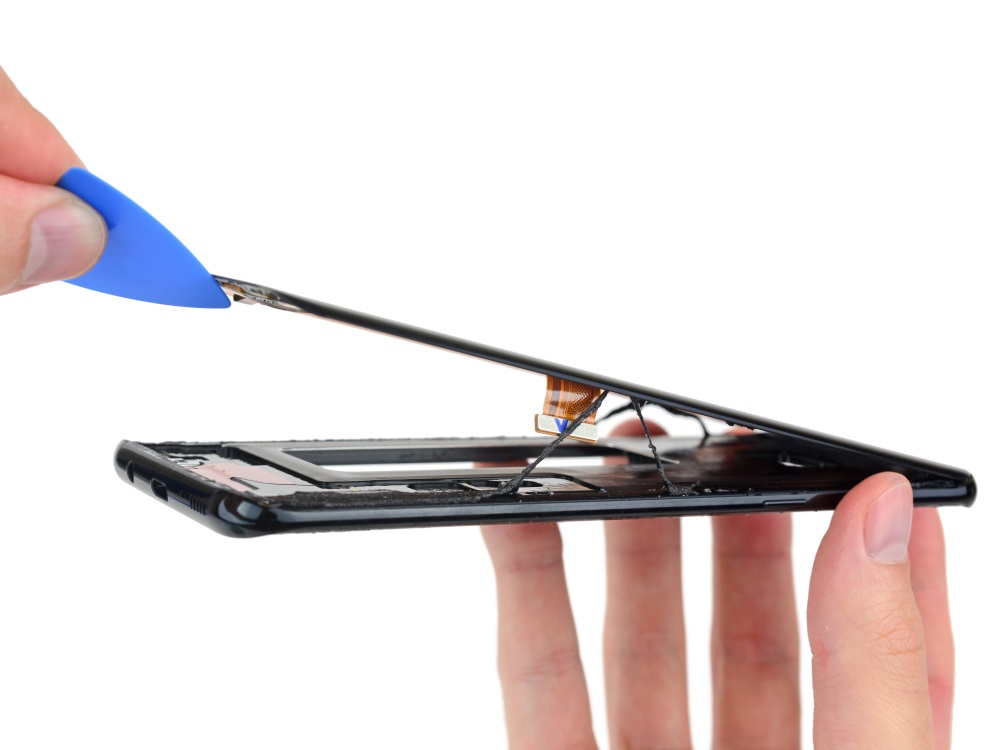

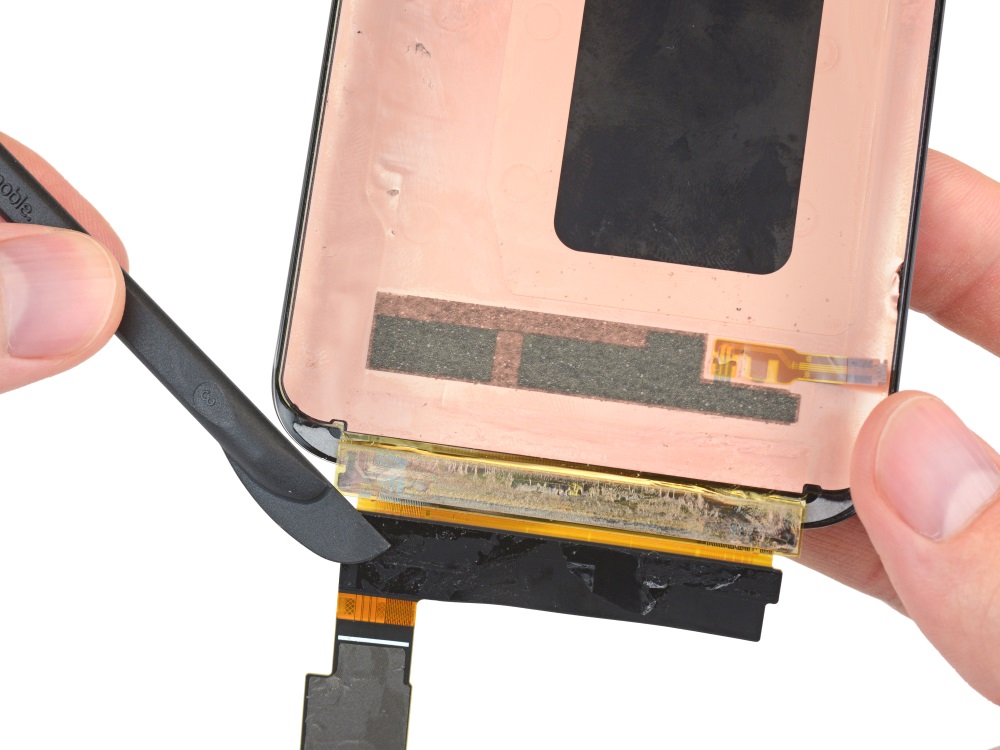

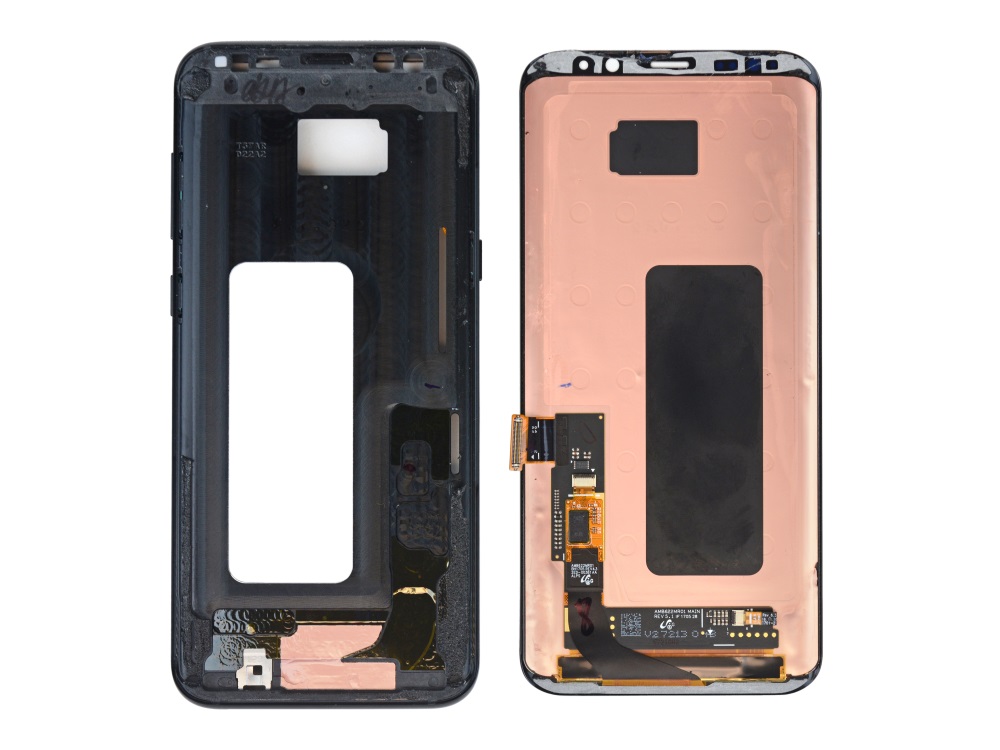

Все внутренности разобраны. Теперь займемся дисплеем. К счастью, панель вытаскивается из рамки, хоть и с усилием, но без поломок. В надежде найти какой-то датчик силы нажатия для кнопки Домой мы получаем… ничего. Повезет в следующий раз.

Разборка: что внутри Galaxy S8+

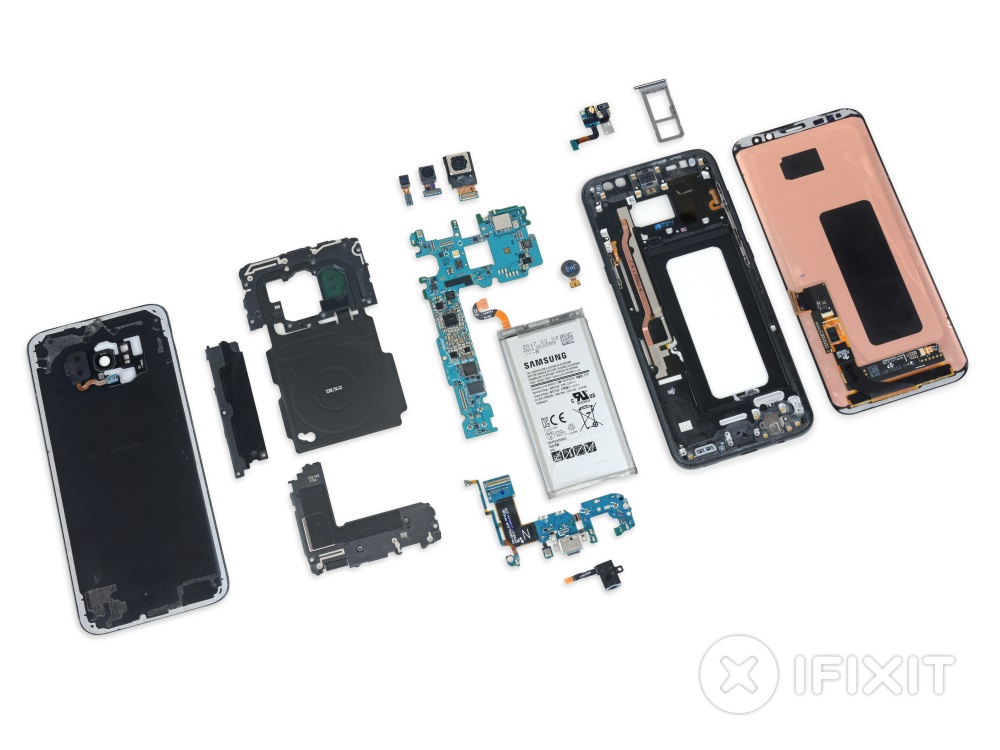

И на этом все — Galaxy S8+ полностью разобран. Пришло время поставить оценку ремонтопригодности.

По шкале iFixit смартфон Samsung Galaxy S8+ получает всего 4 балла из 10 возможных. Смартфон почти нельзя отремонтировать своими руками, а для мастерских новинка станет настоящей головной болью.

Хорошо:
  • Многие компоненты — модульные. Их можно легко заменить.
Так себе:
  • Батарею можно заменить, но цепкий клей делает это максимально тяжелым процессом.
Плохо:
  • Задняя панель и переднее стекло настолько хорошо приклеены, что удалить их без урона — почти невозможно.
  • Из-за изогнутого дисплея смена матрицы почти невозможна без поломки самого экрана.

Внимание: это перевод статьи с iFixit.
