Обзор корпуса Fractal Design Meshify C TG Black

Элегантный, практичный и недорогой корпус
Я отказался от корпусов лет 13 назад. И основной рабочий комп, и тестовый живут в формате «открытый стенд», с полной свободой доступа к компонентам. Но, очевидно, что такой вариант подходит далеко не всем. Тут хорошо подойдёт недорогой, просторный и легкий корпус, при этом современный, с нижним расположением блока питания, штатными местами под радиаторы СВО и кучу вентиляторов. Такой, как Meshify C TG от Fractal Design.


Технические характеристики

  • Форм-факторы матплат: ATX, mATX, ITX
  • Отсеки под 3,5" / 2,5" накопители: 2
  • Отсек для 2,5" дисков: 3
  • Слоты расширения: 7
  • Посадочных мест под вентиляторы: 7
  • Передние вентиляторы: 3x 120 или 2x 140 (Комплектный Dynamic X2 GP-12)
  • Верхние вентиляторы: 2x 120/140
  • Задний вентилятор: 1x 120 (Комплектный 1x Dynamic X2 GP-12)
  • Нижний вентилятор: 1x 120
  • Передний радиатор: 120/240/360 мм, 140/280 мм
  • Верхний радиатор: 120/240 мм (макс. высота компонента на материнской плате — 40мм)
  • Задний радиатор: 120 мм (макс. ширина — 125 мм)
  • Ограничение глубины блока питания: до 175 мм
  • Ограничение длины графической карты: 315 мм
  • Ограничение высоты кулера CPU: 172 мм
  • Пространство под укладку кабеля: 15–35 мм
  • Габариты корпуса: 409 x 217 x 453 мм
  • Вес: 3,5 кг
  • Цена: 6100 рублей

Комплектация

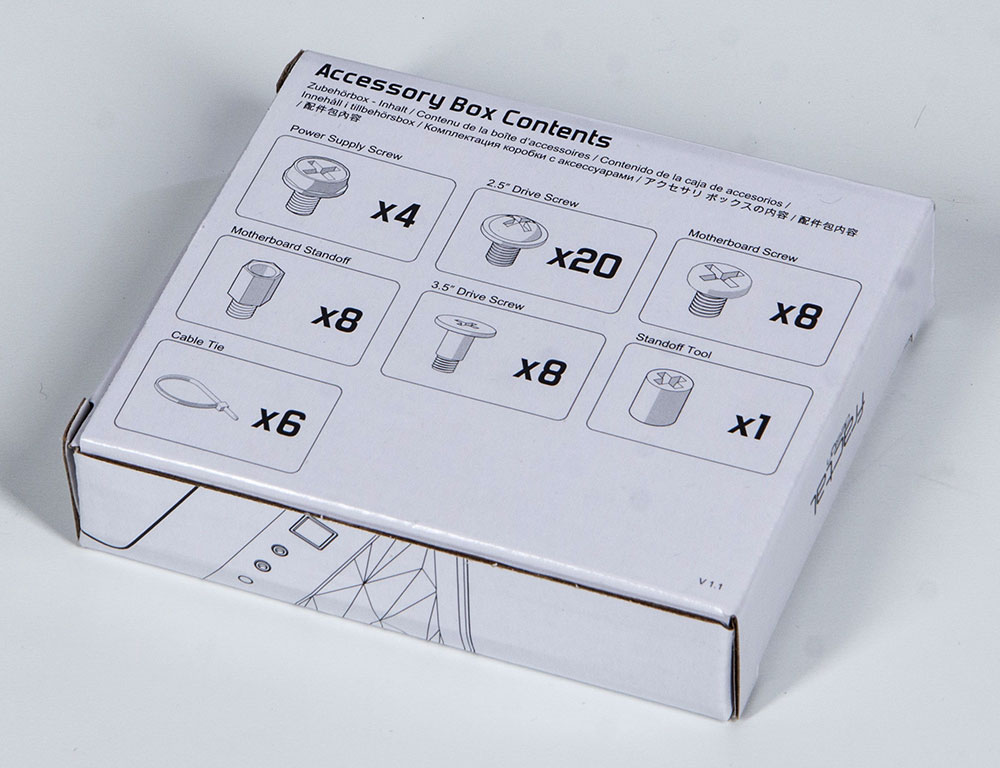

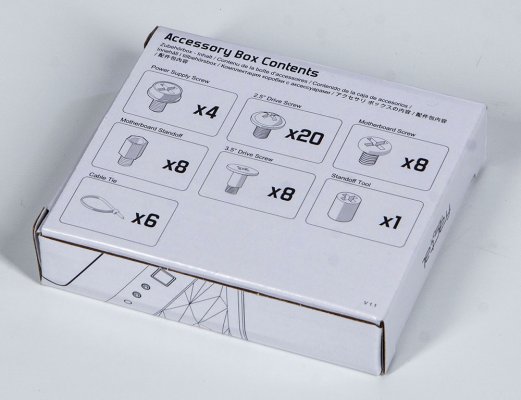

Поставляется корпус в скромной серой коробке, испытавшей на себе все тяготы транспортных компаний. Показывать её вам я, конечно же, не буду. А мелкую коробку с винтами и заглушками – пожалуйста.

Обзор корпуса Fractal Design Meshify C TG Black — Комплектация. 1
Забегая вперед, скажу, что винтов для полноценной сборки системы с двумя накопителями и одной видеокартой нужно раза в полтора больше. Понятно, что модель бюджетная (относительно других продуктов Fractal Design), но...

Корпус в деталях

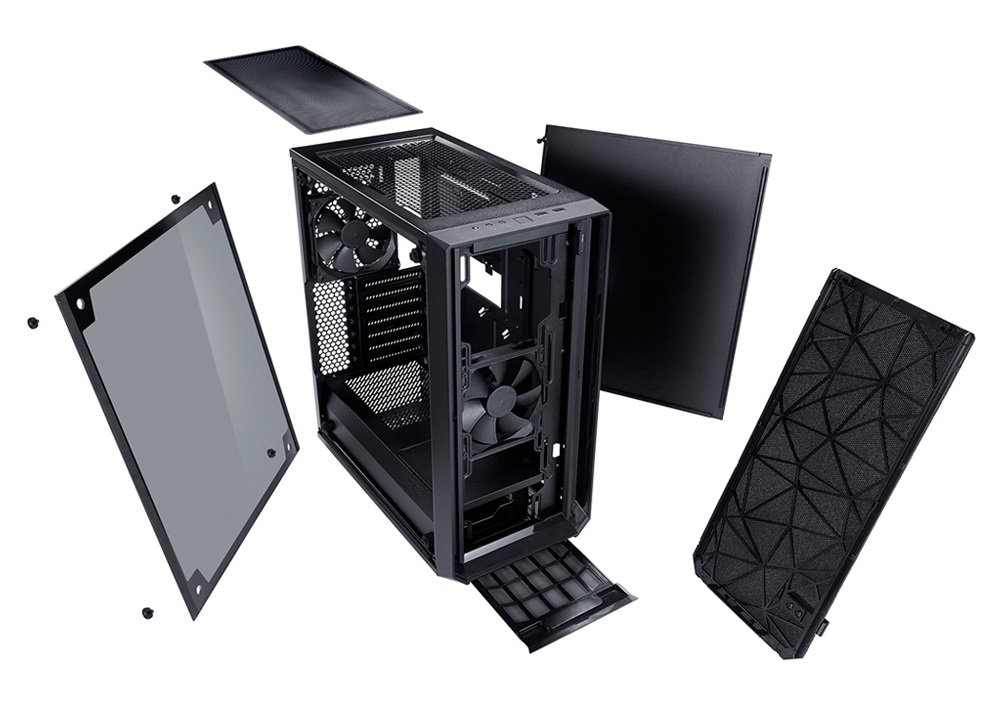

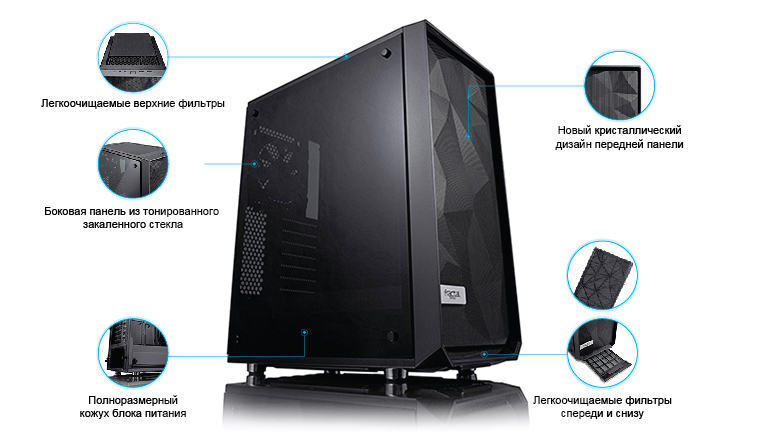

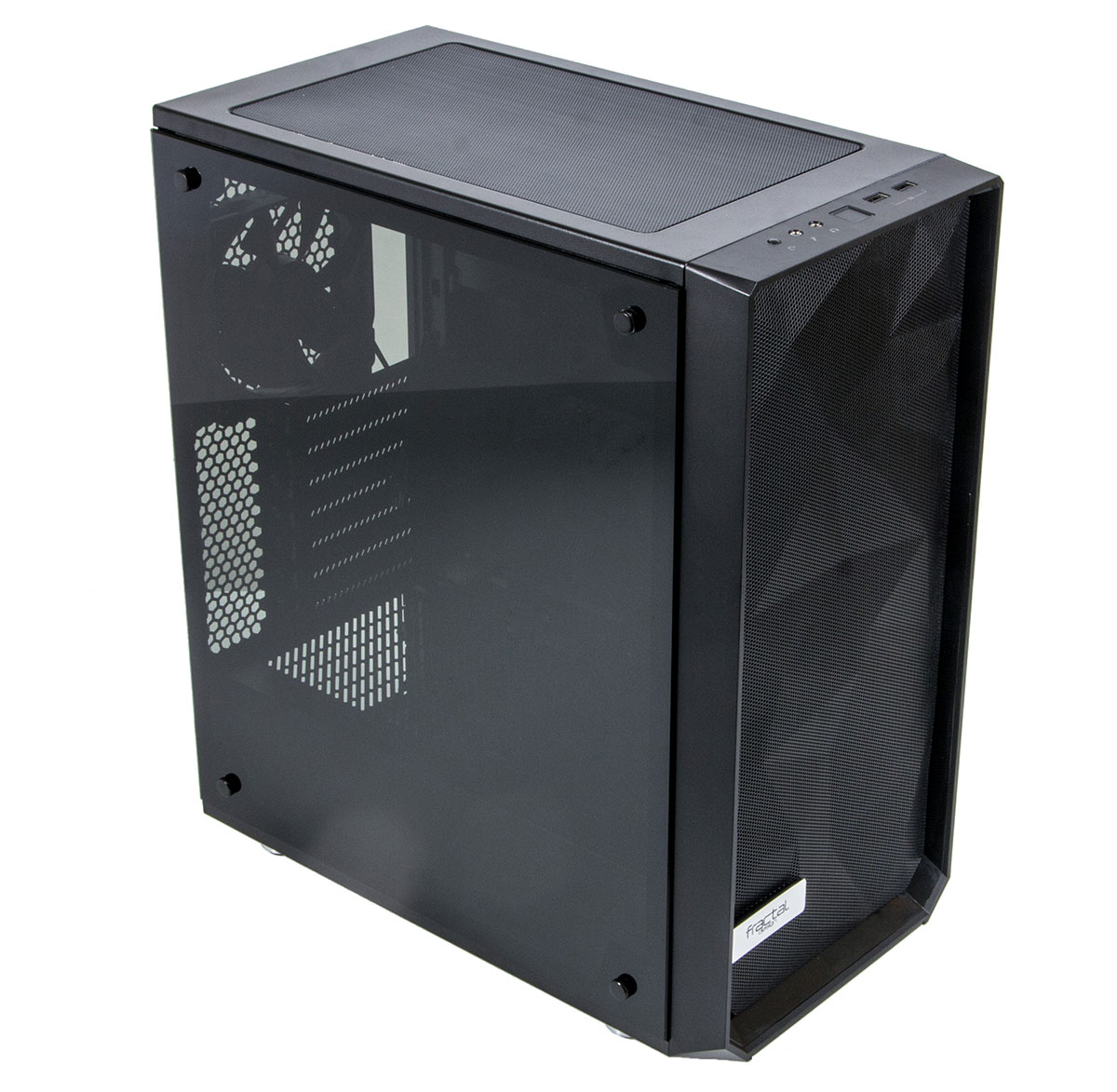

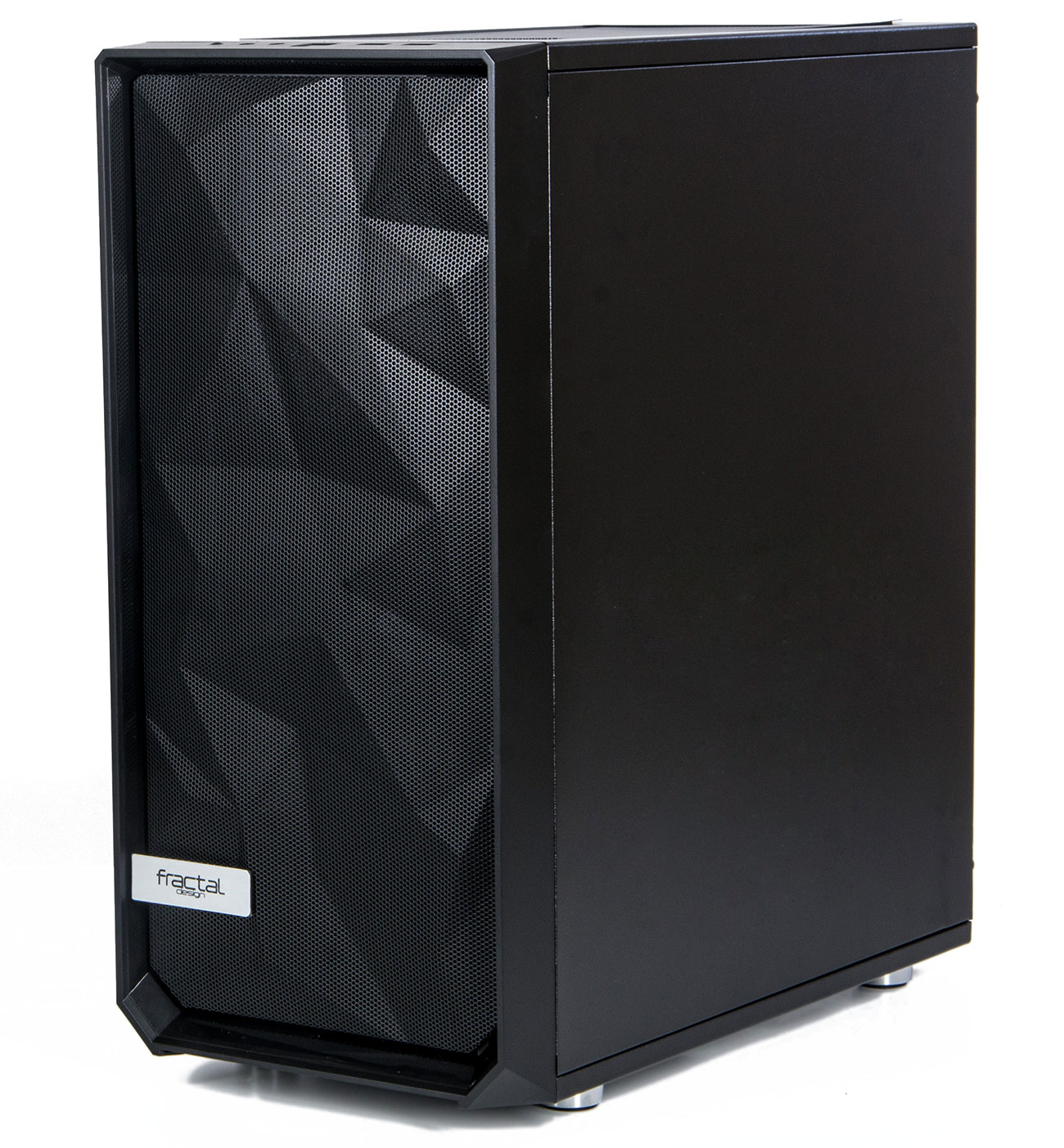

Внешне – классика: почти идеальный параллелепипед с «чистой» лицевой панелью, накладной рельефной сеткой сверху и панорамным окном вместо левой стенки.

Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 1

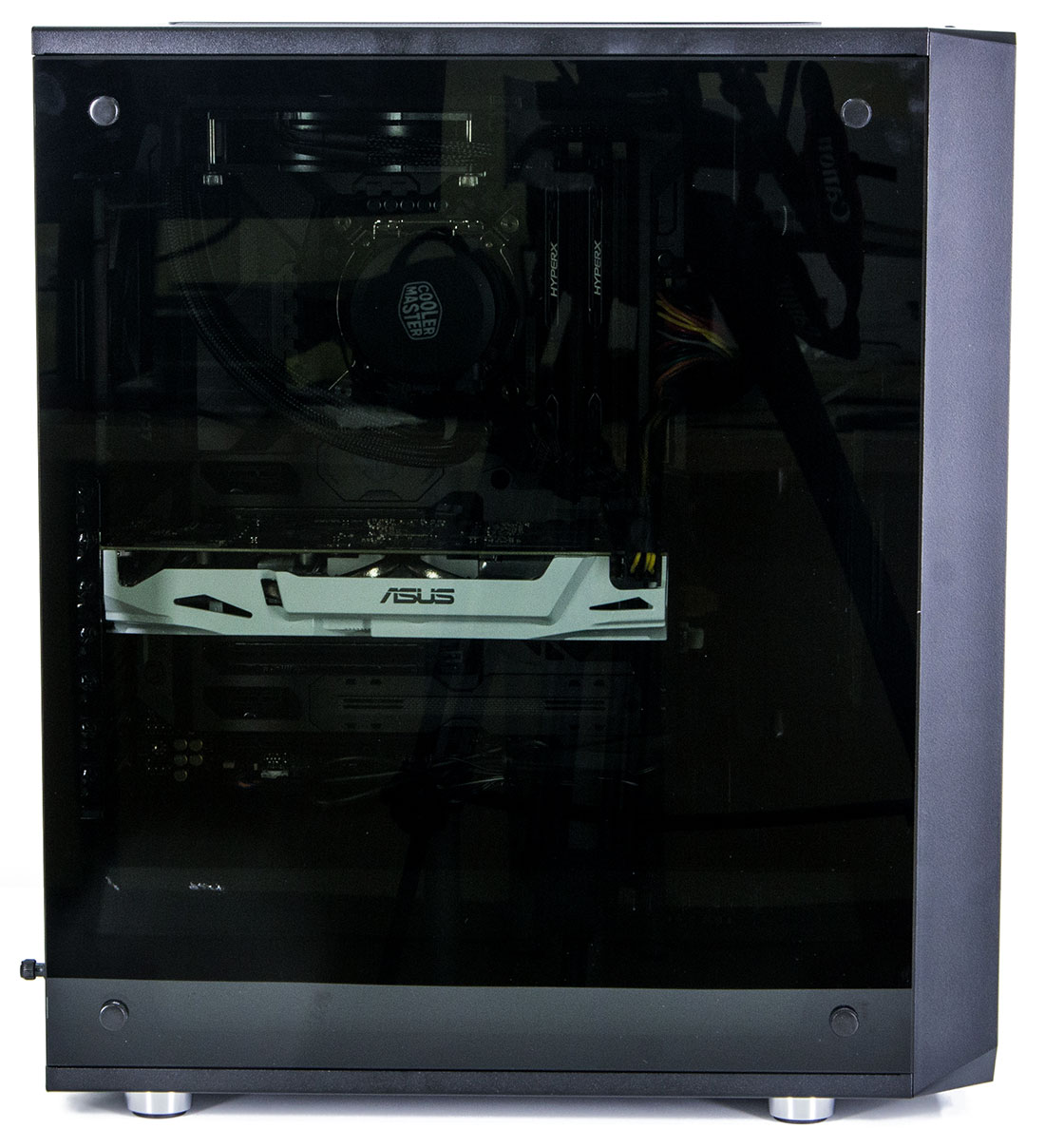

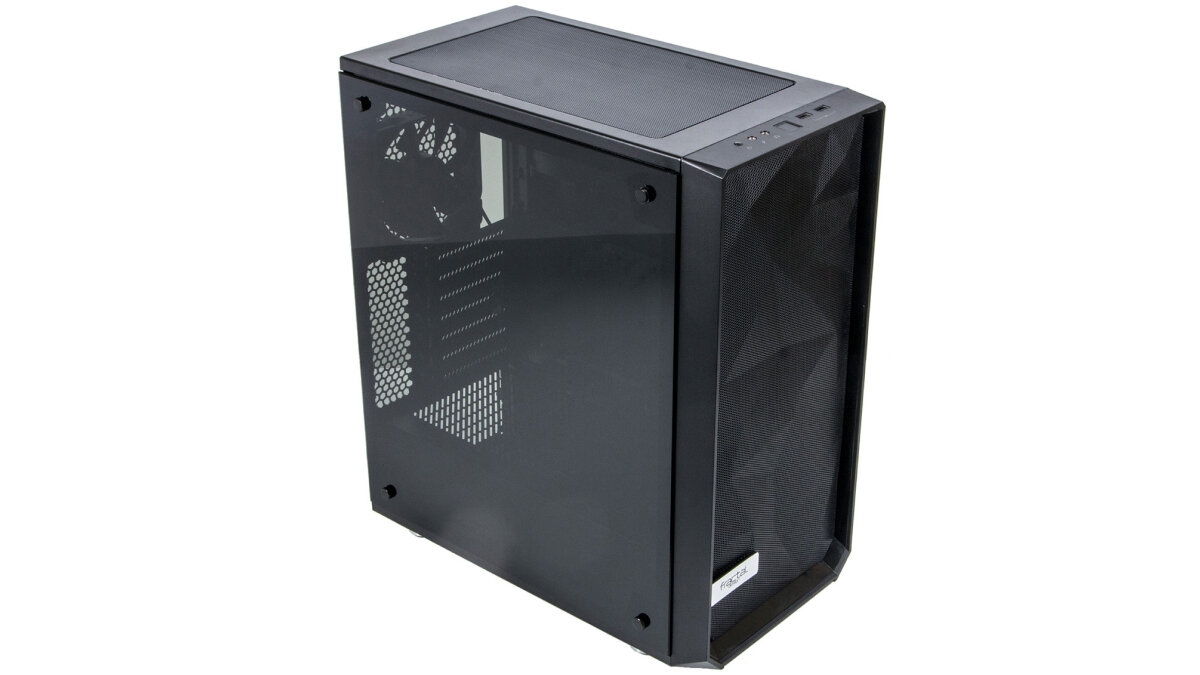

Окно выполнено из стекла, в нашей версии оно затемнено. Но комплектующие все равно видно, особенно при ярком направленном свете.

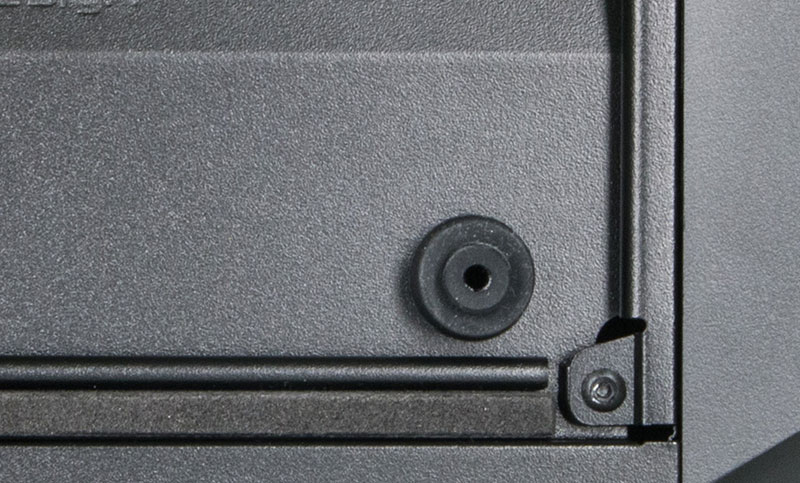

Изначально предполагается, что корпуса с прозрачными боковыми крышками будут гордо стоять на столе или подставке, а не пылиться в углу. Закреплено стекло в четырех точках винтами с накаткой. Под винтами – толстые амортизирующие втулки, не допускающие передачи вибрации и небольших деформаций корпуса на стекло.

Лицевая панель выполнена оригинально – штампованная черная решетка с неким подобием ребер жесткости, исключающих прогибы. Да и площадь решетки немного увеличится, что положительно скажется на аэродинамическом сопротивлении.

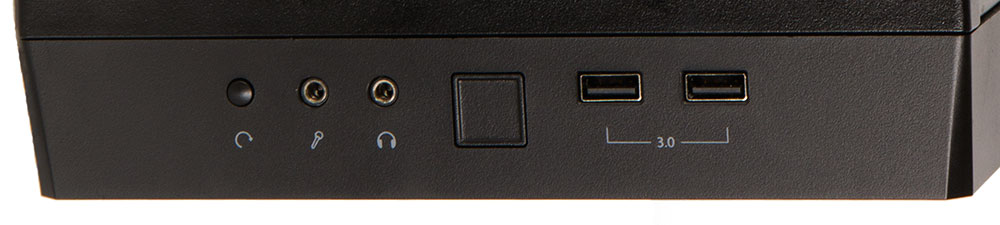

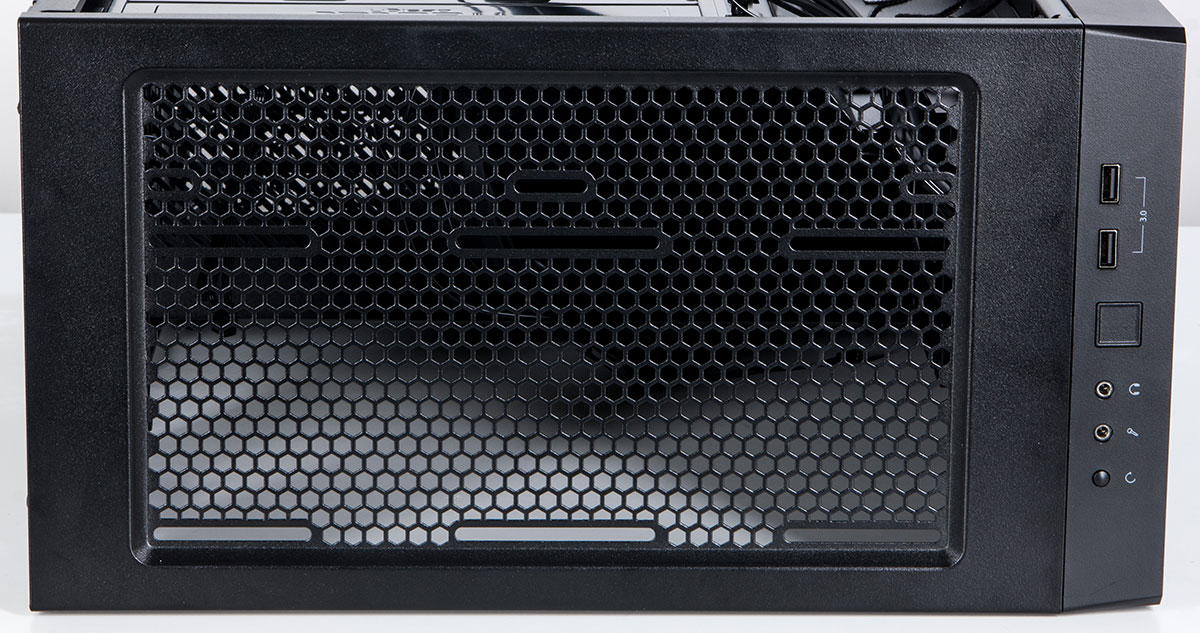

На пластиковой рамке смонтированы органы управления: кнопки включения, перезагрузки, пара USB 3.0 и два аудиоджека. Вполне достаточный набор.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 5

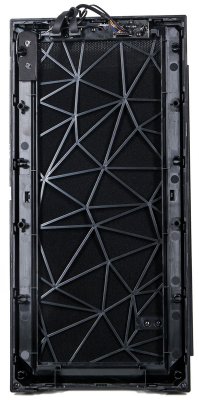

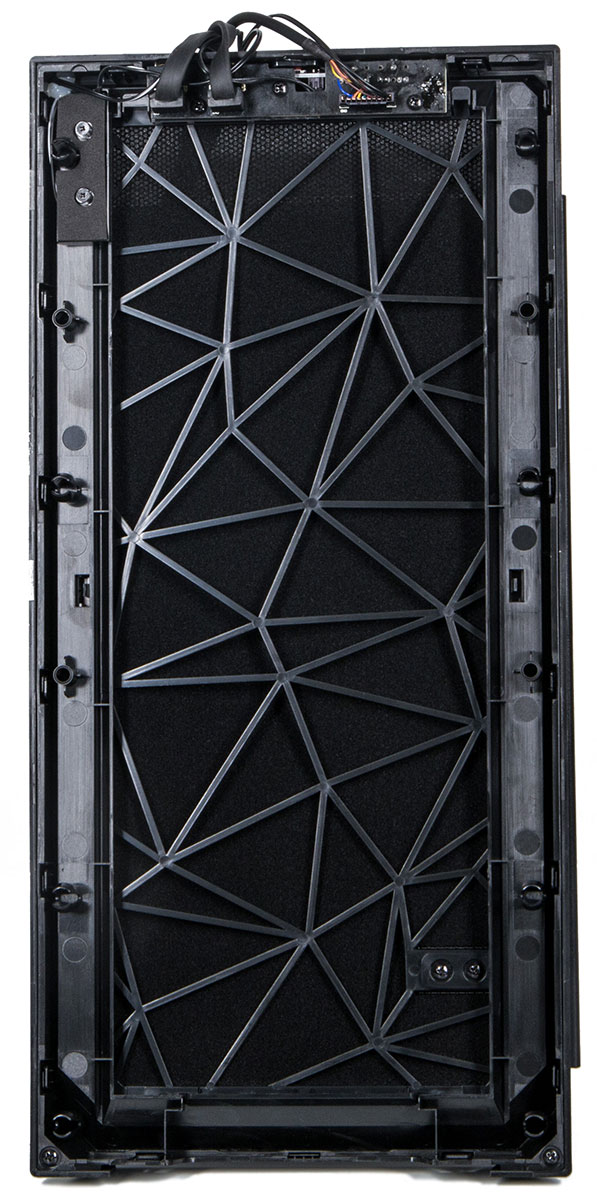

С обратной стороны лицевой панели – поролон в роли пылевого фильтра.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 6

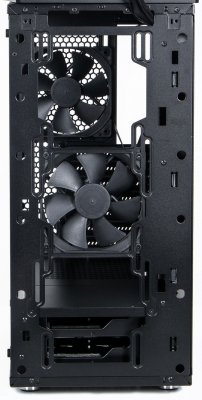

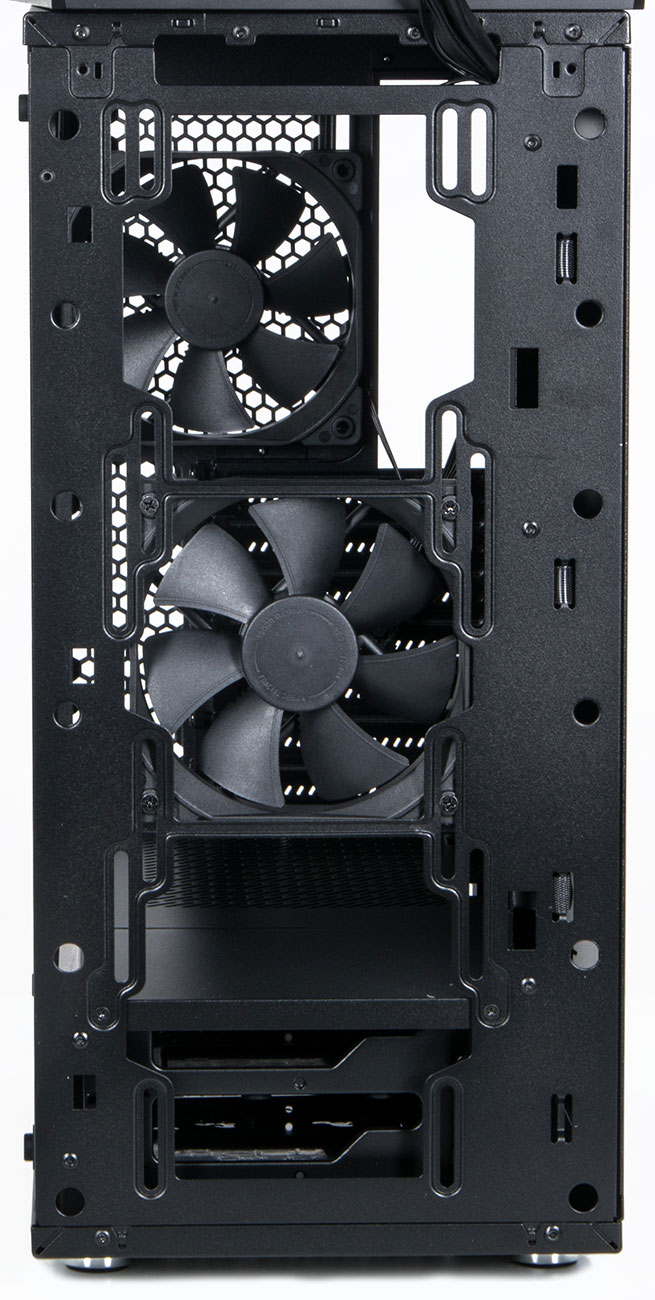

За ним во всю высоту монтажные отверстия под вентиляторы, позволяющие установить либо три стодвадцатки, либо две стосороковки на обдув или же на радиаторы системы жидкостного охлаждения, от одной до трех секций. На «обычных» дешевых корпусах приходится прибегать к помощи металлорежущего инструмента. Предусмотрена возможность регулировки расположения вентиляторов по высоте.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 7

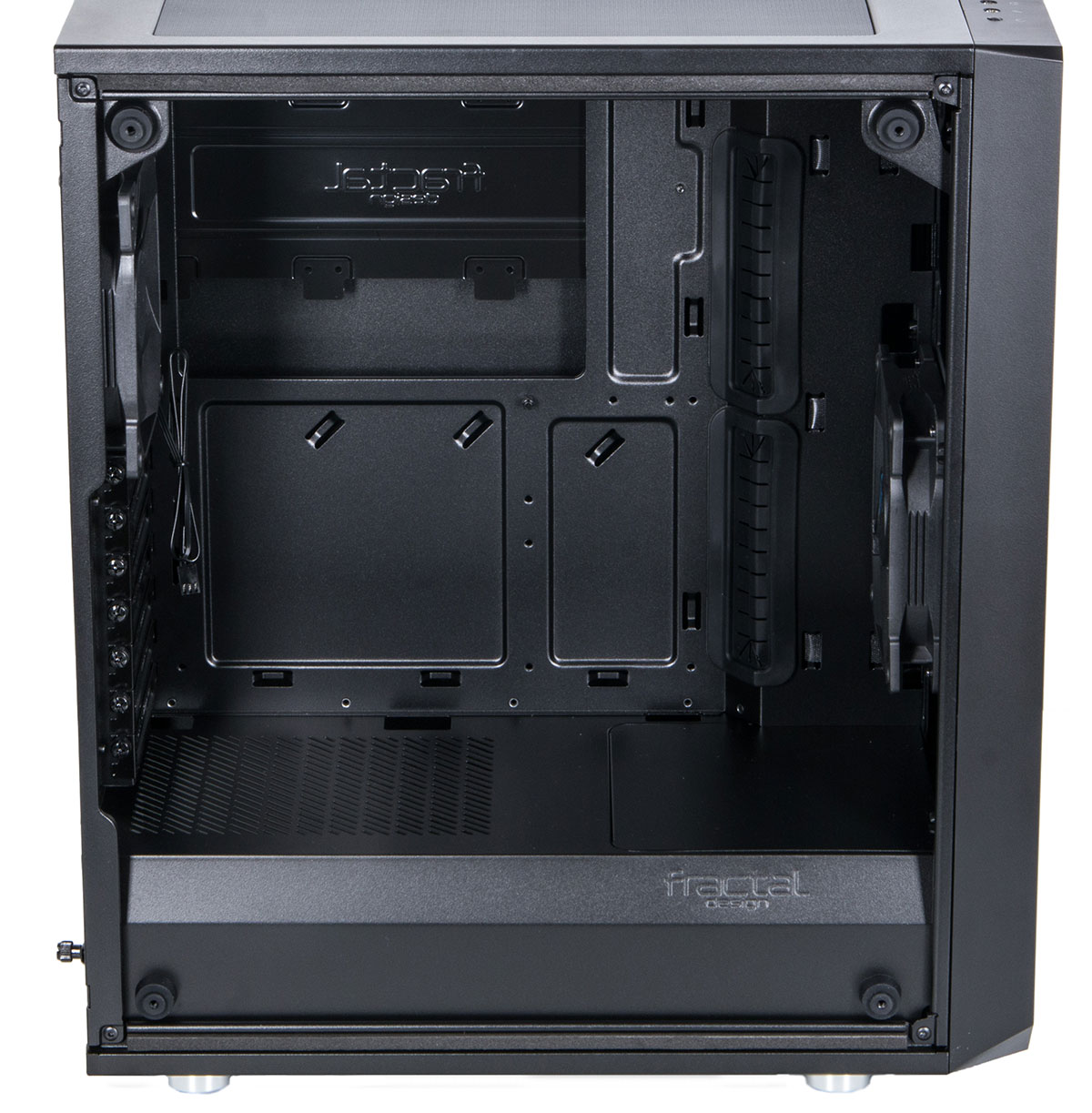

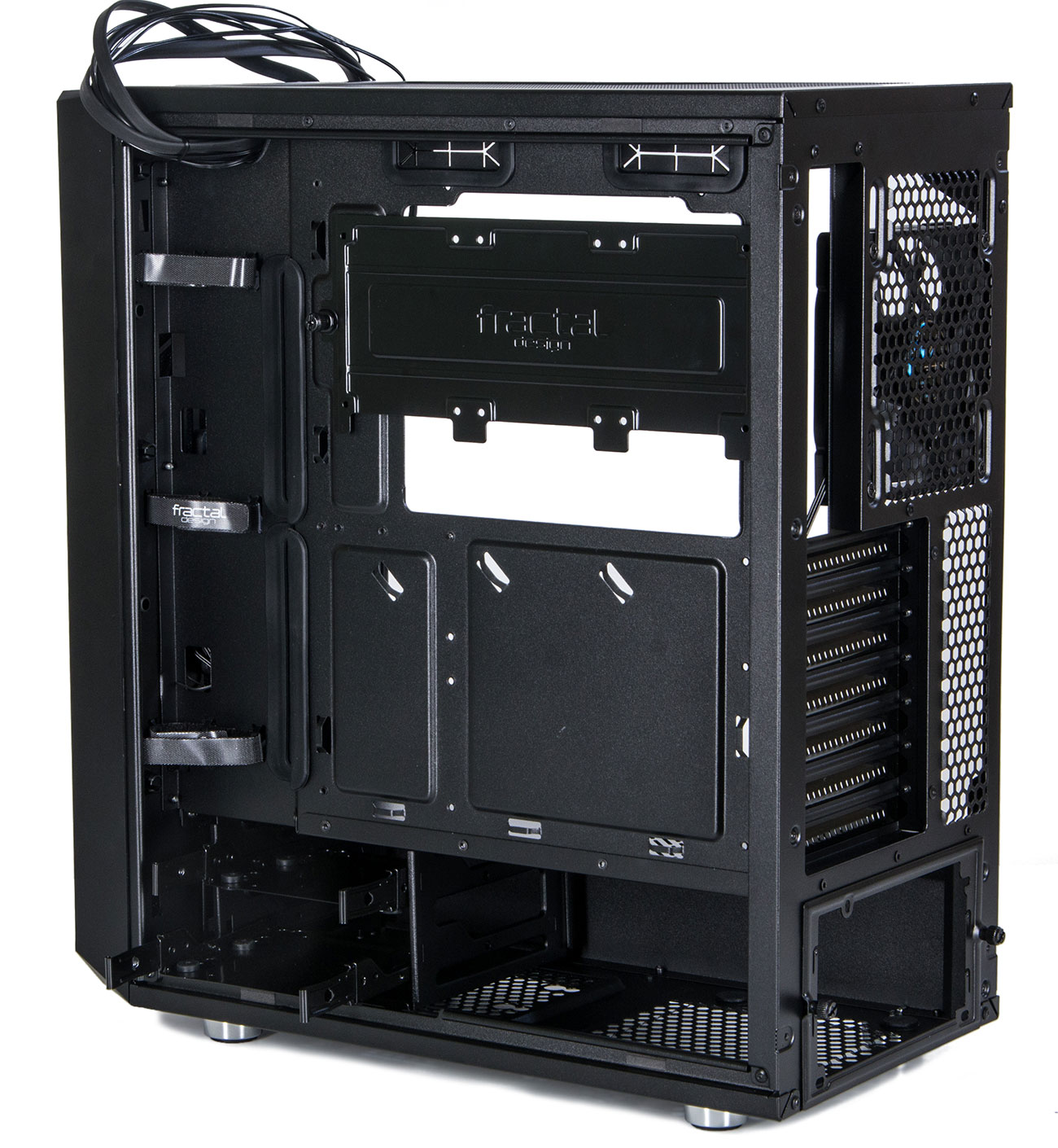

С этой крышкой корпус выглядит очень «цивильно» — питающие кабели скрыты от глаз, видна только матплата со всеми установленными в неё комплектующими.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 8

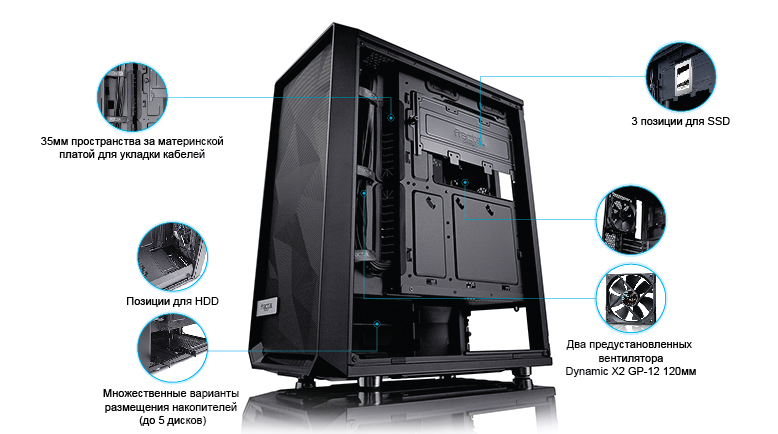

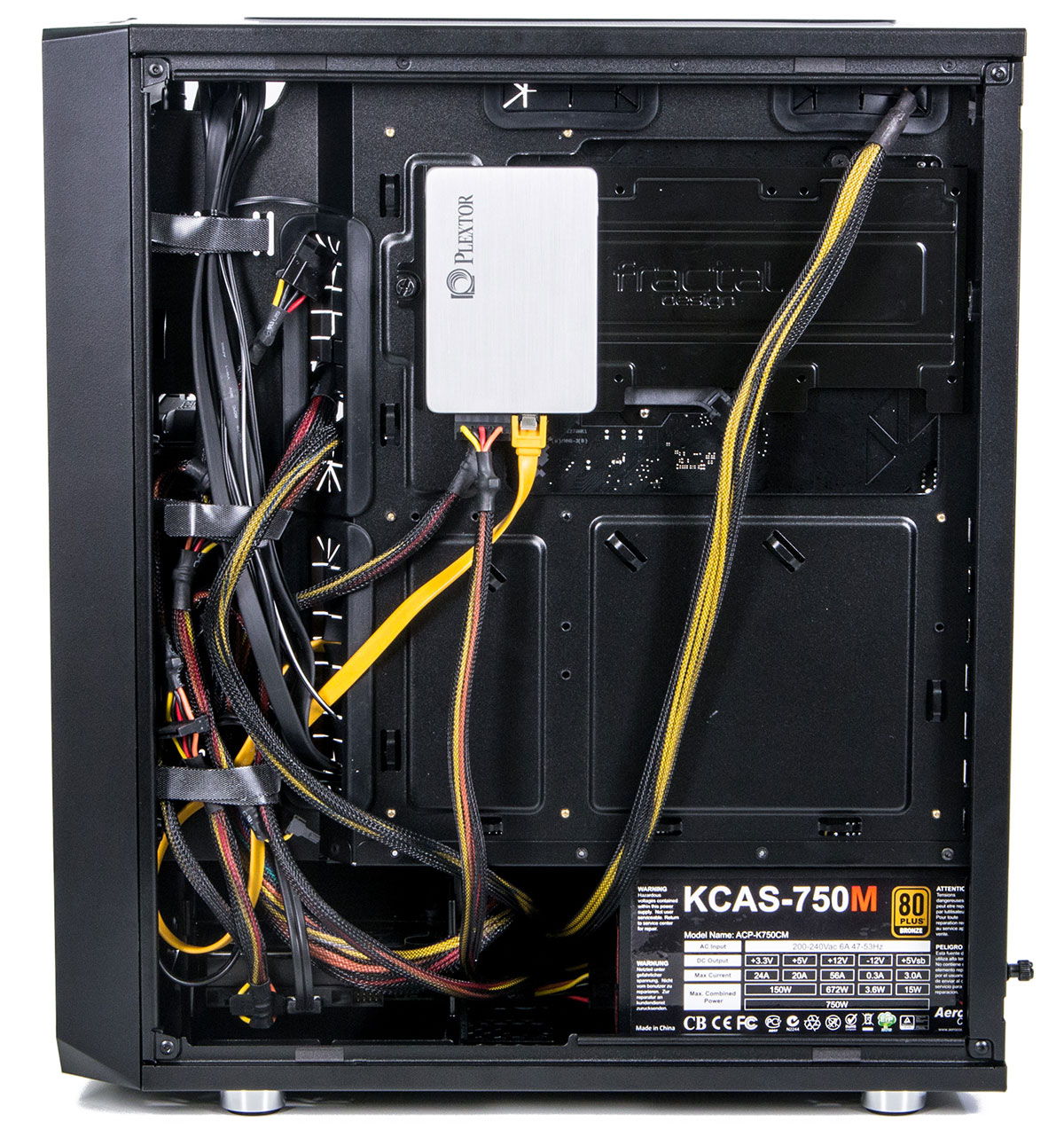

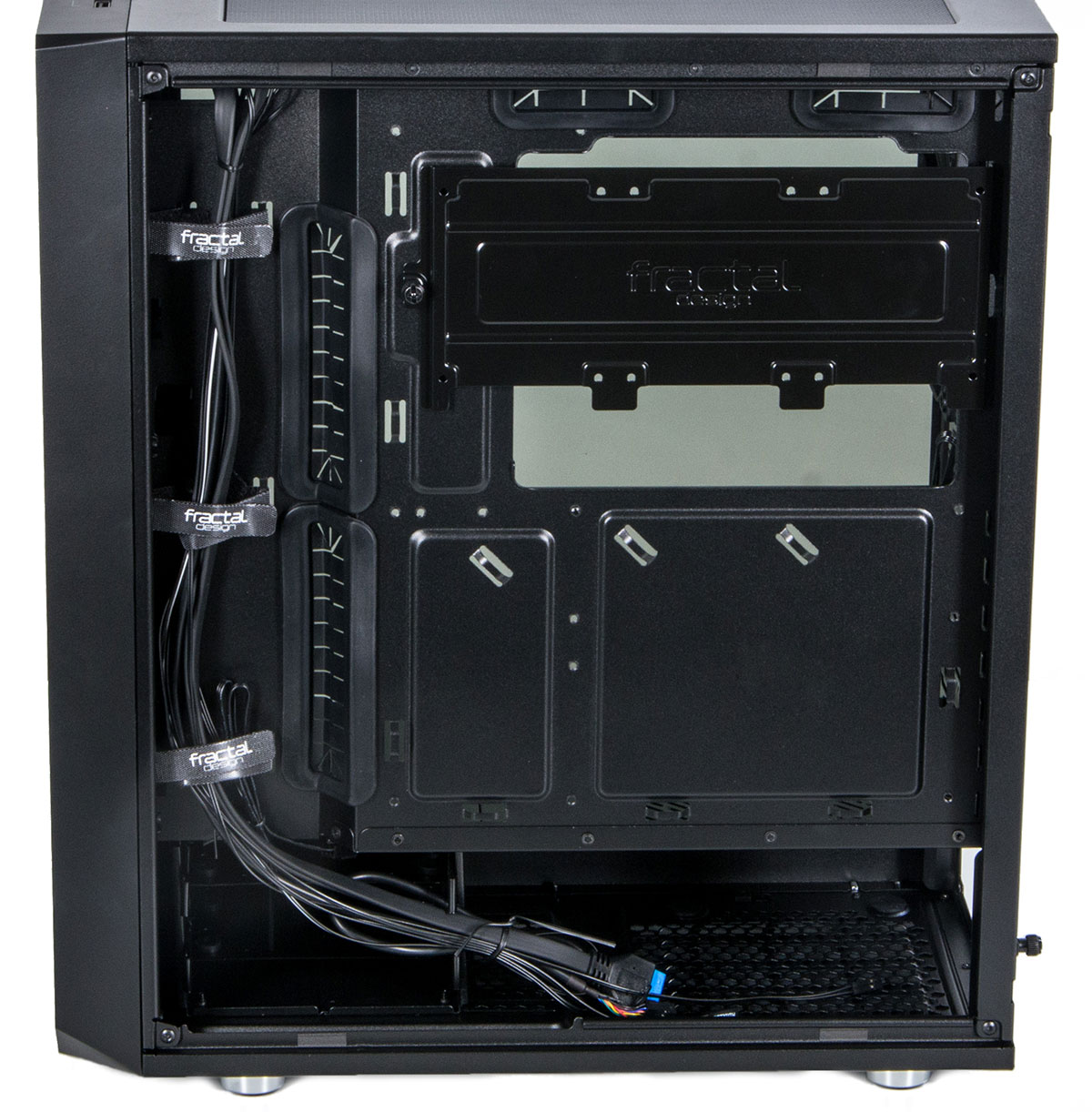

С обратной стороны полно места для укладки проводов и установки разных «непрезентабельных» модулей вроде переходников питания и регуляторов оборотов.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 9

Под толстые провода питания выполнена штампованная выемка, которая к тому же добавляет жесткости металлической пластине под матплату.

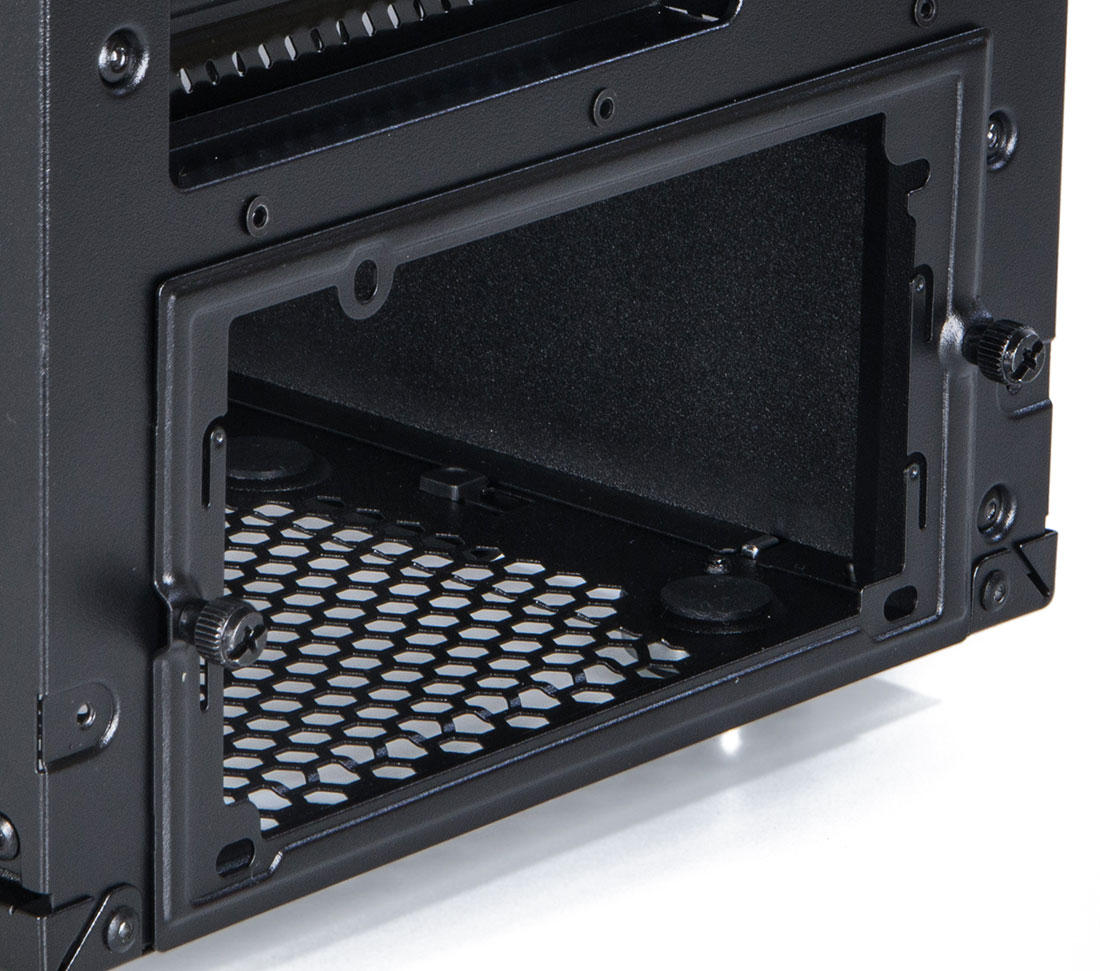

Блок питания устанавливается на переходную рамку, максимальная заявленная производителем длина – 175 мм. Большинство стандартных БП с «глубоной» до 150 мм отлично впишутся, а модульные модели следует предварительно измерять.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 10

Как вариант, можно демонтировать отсек для 3,5’’ накопителей, но я бы не советовал – расположен он удобно и практично, на пути воздушных потоков от лицевого вентилятора к БП
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 11

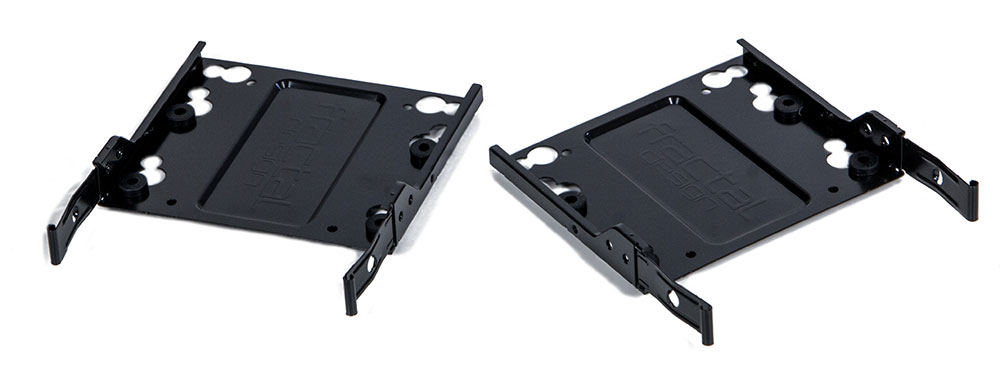

Сами диски крепятся к салазкам через резиновые проставки, снижающие передаваемую на металл корпуса вибрацию. Предусмотрены отверстия и для 2,5’’ накопителей.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 12

Для SATA SSD лучше воспользоваться посадочными местами за матплатой – и кабели под углом не нужно прокладывать, и место экономится.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 13

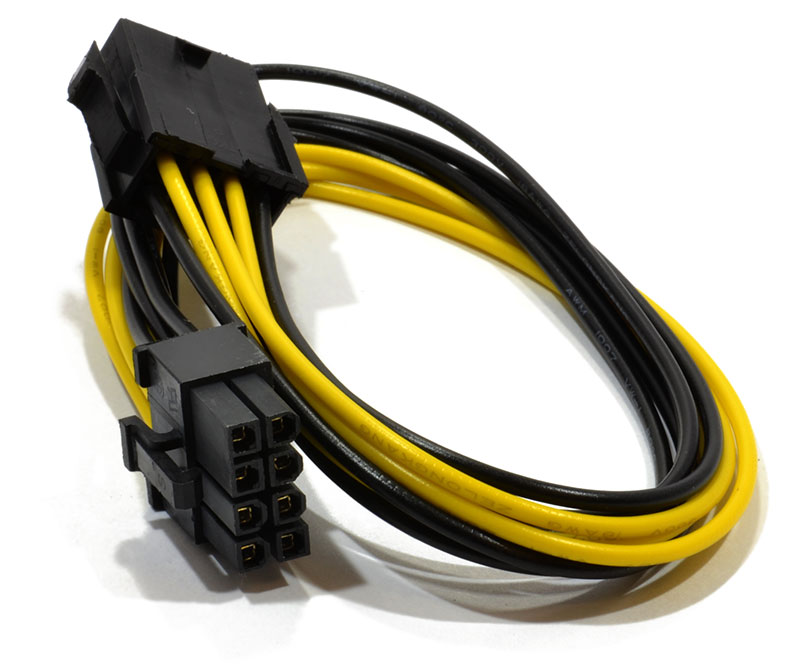

На фото хорошо заметен недостаток многих БП средней мощности – короткие провода. Медь – металл недешевый, а китайцы привыкли экономить на всем. Поэтому частенько приходится либо наращивать длину кабелей вручную (слетая с гарантии), либо пользоваться переходником-удлинителем. Вот его в комплекте не хватает.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 14

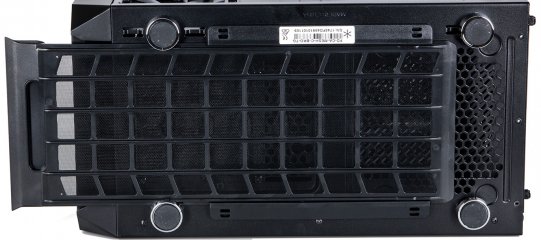

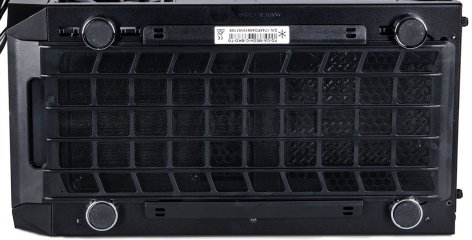

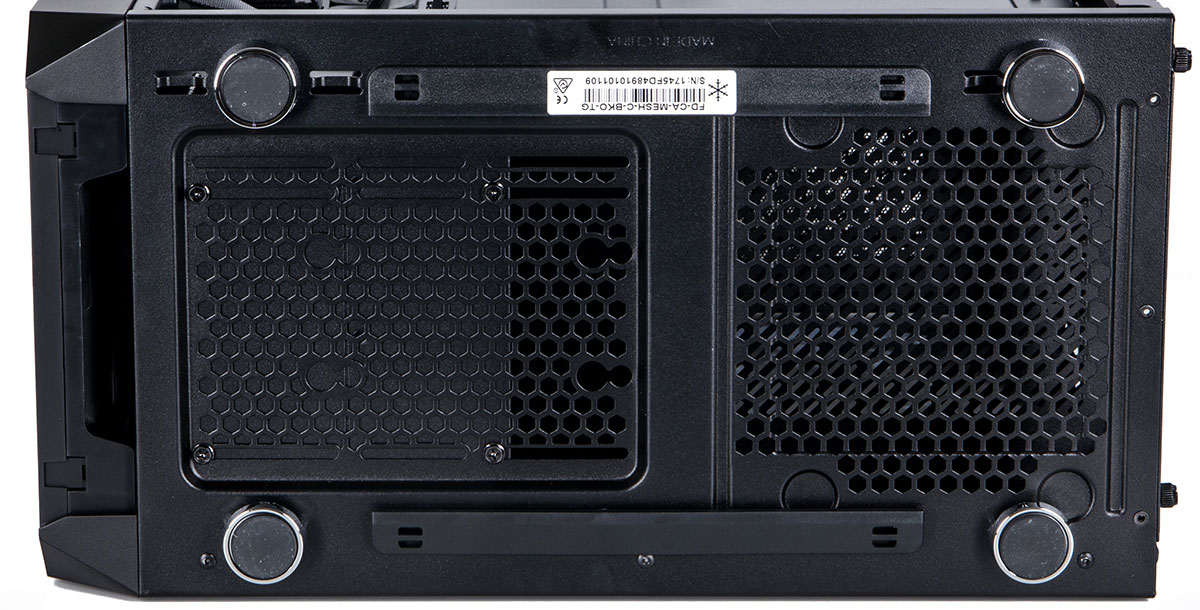

Между четырьмя ногами разместили легкосъемный пылевой фильтр, а металл испещрен вентиляционными отверстиями.

Блок питания с 120-140 мм вентилятором можно поставить двояко: воздухозаборной решеткой вниз и вверх (как правило, положение определяется длиной проводов). В первом случае пылевой фильтр придется очень кстати. Во втором случае смысл от фильтра есть только при демонтаже корзины с 3,5’’ дисками и установке 120/140-мм вентилятора на вдув. Если этого нет, то решетка не нужна: избыточное давление в корпусе не даст пыли проникать внутрь.

К слову, про избыточное давление. В корпусах типа Meshify C это единственно верный способ организации внутренней продувки – больше половины вентиляторов устанавливать на вдув. Иначе через многочисленные ничем не прикрытые вентиляционные прорези на задней стенке и заглушках в корпус будет проникать пыль.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 18

Лучше всего поступить так: два-три вентилятора на передней стенке закачивают холодный воздух, а один на задней стенке удаляет нагретый воздух от кулеров. Если добавятся два вентилятора с радиатором системы жидкостного охлаждения, то на заднюю стенку можно ничего не ставить.

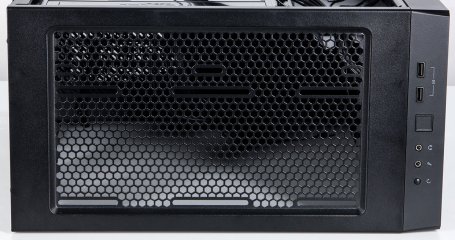

Ещё один важный момент – пылевой фильтр на верхней стенке, что над радиатором СЖО.

Он полезен при работе вентиляторов на вдув, но горячий воздух с радиаторов выводят за пределы корпуса, и полезен он (пылевой фильтр) будет только при отсутствии жидкостной системы охлаждения.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 21

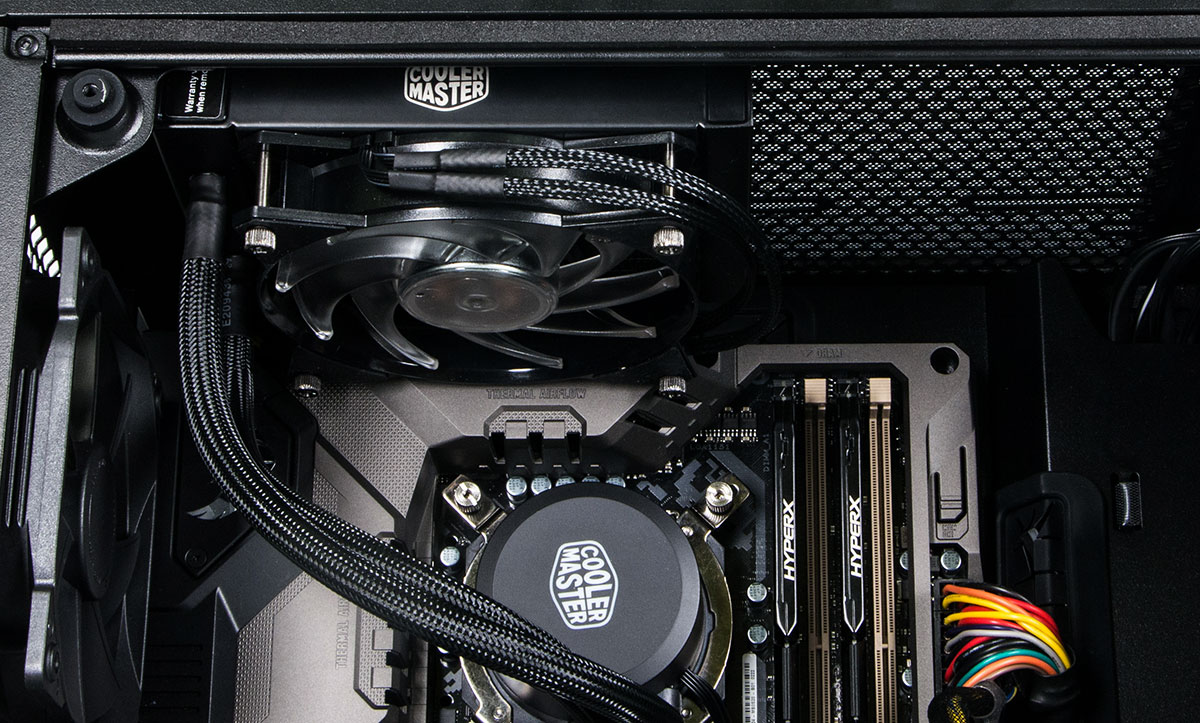

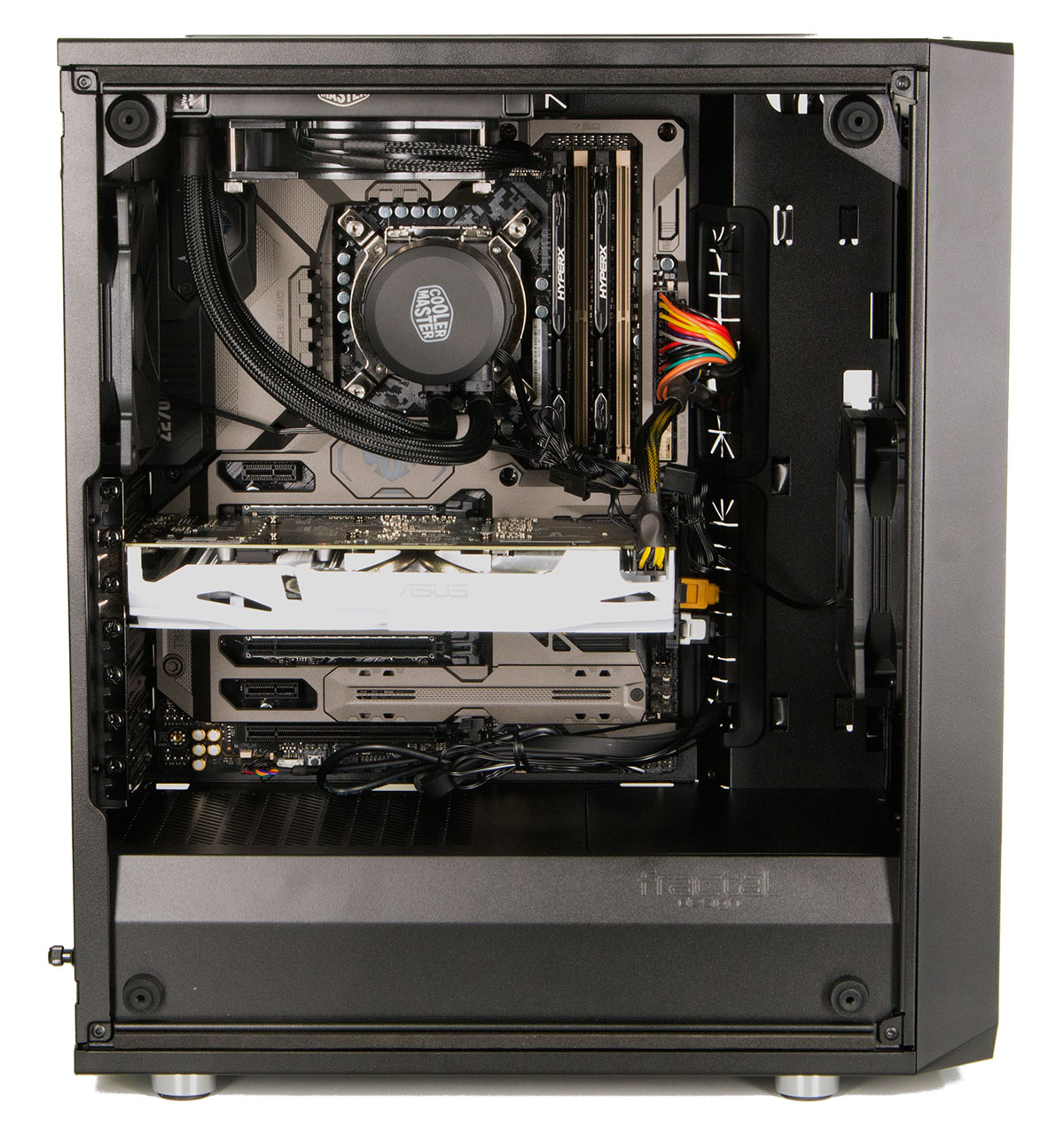

Сборка системы в Meshify C заняла минимум времени, все компоненты встали на свои места без дополнительной подгонки – сказывается высокая точность сборки.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 22

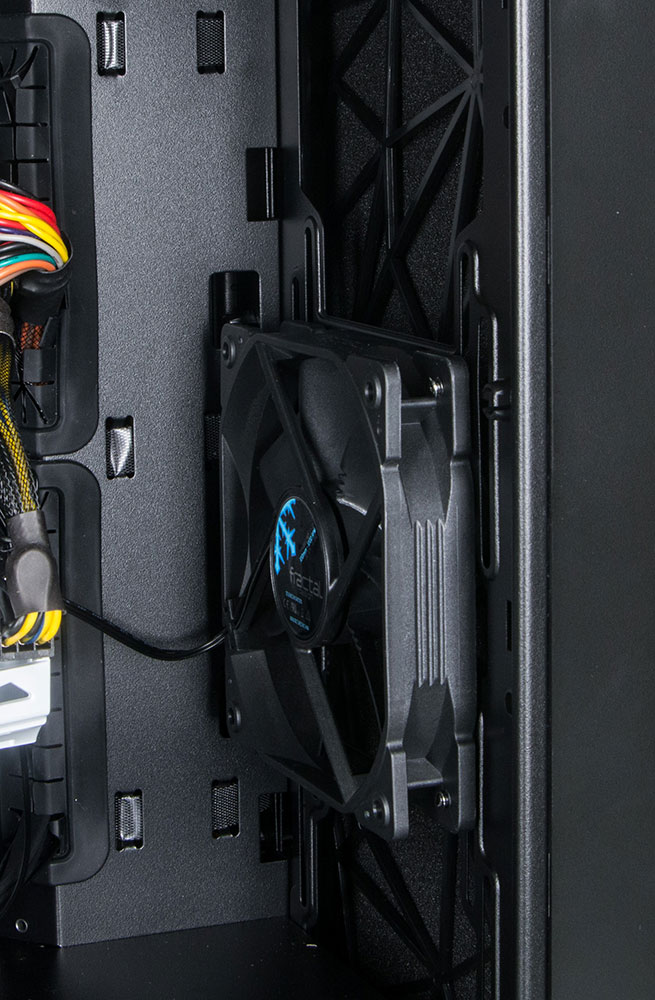

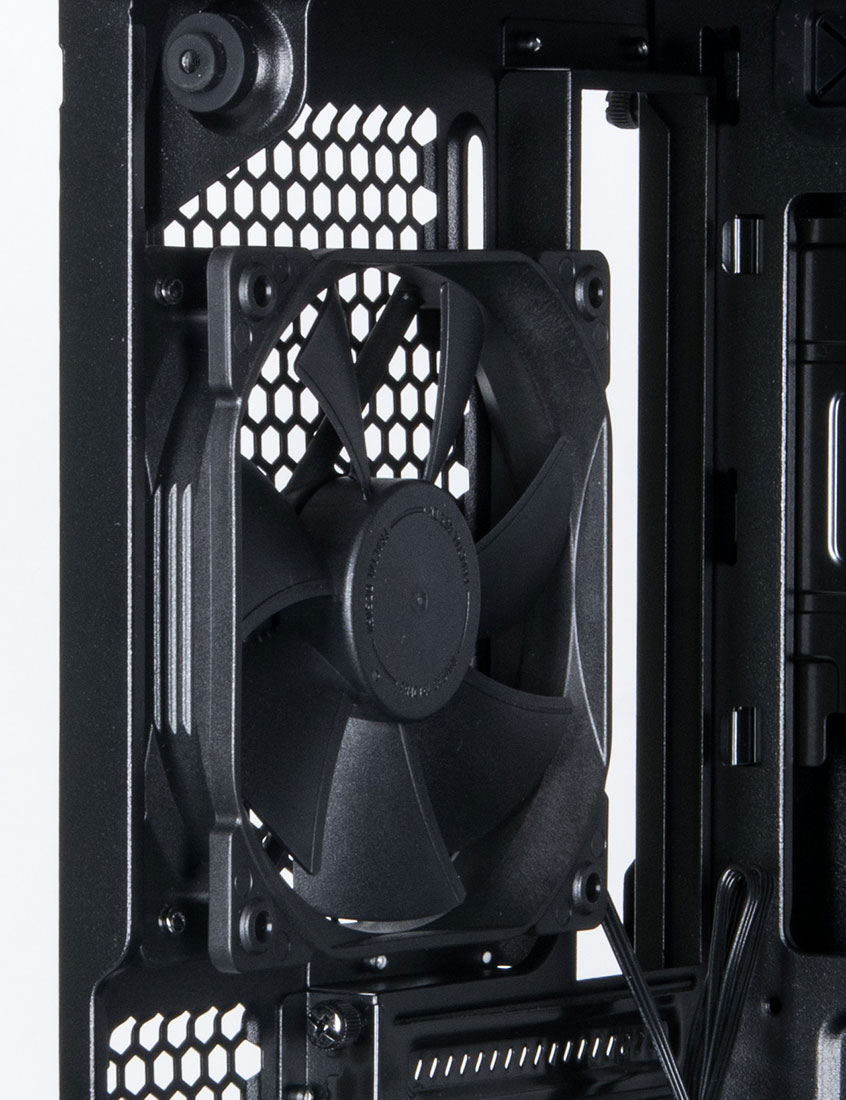

Двух штатных вентиляторов на 120 мм хватает для продувки корпуса с системой средней мощности. Тот, что на задней стенке, пришлось задавить до 600 оборотов в минуту – штатный вентилятор на СЖО исправно справляется один. Тот, что на лицевой панели, пришлось доработать ограничителями из вспененного полиэтилена, дабы он не гонял по кругу внутри корпуса.
Обзор корпуса Fractal Design Meshify C TG Black — Корпус в деталях. 23


Подведем итоги

Fractal Design Meshify C TG Black – элегантный и практичный корпус. Множество посадочных мест под вентиляторы и радиаторы позволяют реализовать любую схему направления воздушных масс, а легкосъемные фильтры не дадут внутренностям запылиться.


Да, приходится учитывать особенности компоновки, например, при выборе блока питания, но необходимые удлинители легко найти в продаже. Стеклянное окно – хороший дизайнерский ход, технически крепление выполнено хорошо. Однако стоит помнить, что стекло – это не упругий поликарбонат и не легкий акрил, и проявлять осторожность при эксплуатации.

Плюсы
  • Простота строения и малый вес
  • Обилие мест под вентиляторы
  • Совместимость с системами жидкостного охлаждения
  • Разумная цена
Минусы
  • Малое количество крепежа в комплекте
Может не понравиться
  • Стеклянная стенка
