Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Миниатюрная плата Mini-ITX для тех, кто хочет собрать мощную систему в компактном корпусе и не потерять в производительности

Желание отказаться от огромного ящика под столом порождает стремление к миниатюризации. Но вот беда: современные ноутбуки никак не поспевают за десктопными решениями по производительности. Выход прост: надо предельно уменьшить размер всех компонентов настольного ПК, не отказываясь от мощных систем питания и охлаждения (ахиллесовой пяты всех ноутбуков). Первой «под нож» идет материнская плата, и, стараниями инженеров ASUS, из полноформатных ATX-решений получаются платы Mini-ITX, не уступающие «старшим» моделям ATX и E-ATX в возможностях. Сегодня знакомимся с ASUS ROG Strix X570-I Gaming, ориентированной на работу с процессорами AMD Ryzen последних двух поколений.

Технические характеристики

  • Форм-фактор: Mini ITX (170×170 мм).
  • Процессорный разъем: Socket AM4.
  • Системная логика: AMD X570.
  • Оперативная память: 2 × DIMM, DDR4-2133-4800 до 64 ГБ.
  • Звук: ROG SupremeFX 7.1 HD (Realtek ALC1220 + ESS ES9023P).
  • Сеть проводная: 1-Гбит Ethernet (Intel I211-AT).
  • Сеть беспроводная: Wi-Fi 802.11ax 2×2 (Intel Wi-Fi 6 AX200), Bluetooth 5.0.
  • Слоты расширения: 1 × PCI-Ex16.
  • Накопители: 4 × SATA III 6 Гбит/с, 3 × M.2 NVMe / SATA III 6 Гбит/с 2280.
  • Задняя панель: DisplayPort, HDMI, 2 × SMA, 3 × аудиоджек 3,5 мм, 4 × USB 3.2 Gen 1, 3 × USB 3.2 Gen 2 10 Гбитс Type-A, USB 3.2 Gen 2 10 Гбитс Type-C, RJ-45.

Комплектация

Очень компактная картонная коробка в цветах ASUS ROG.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

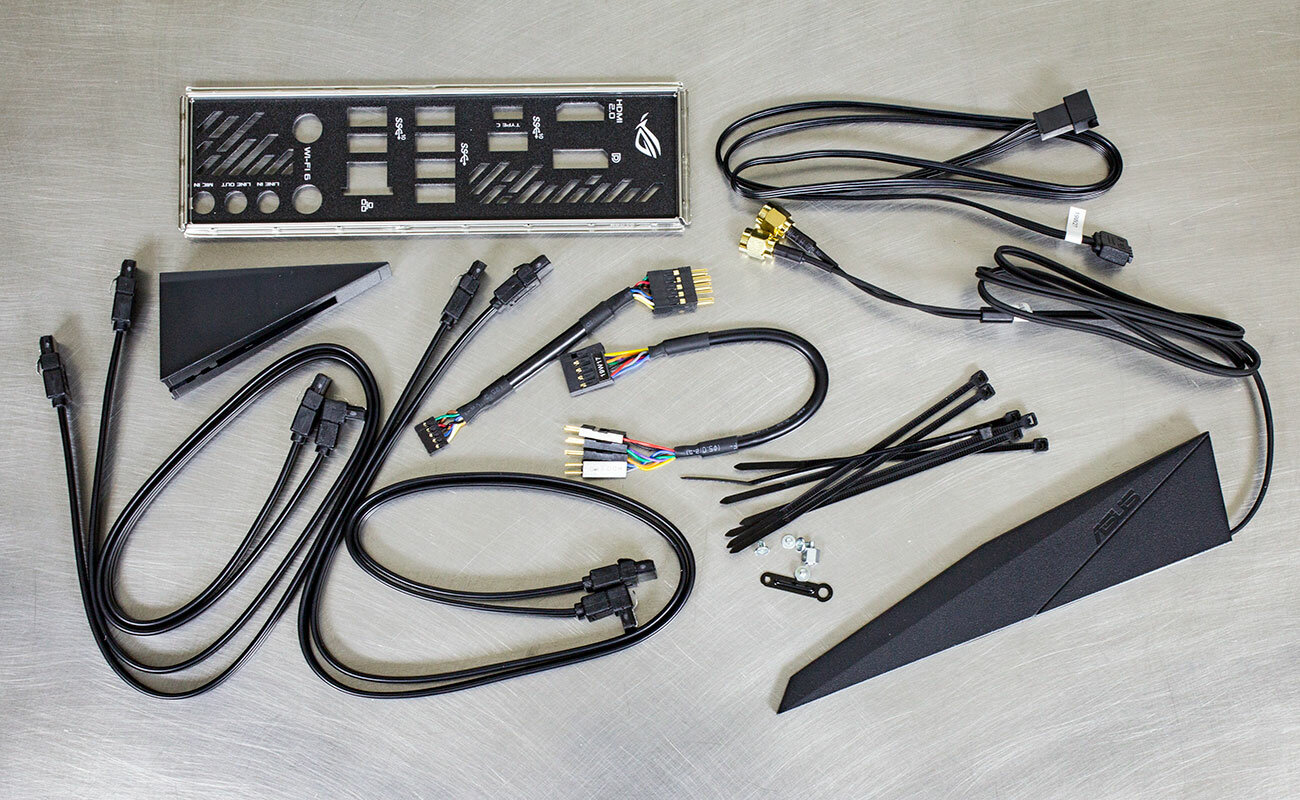

Наполнение делится на три части: матплата (о ней ниже), набор бумажно-софтовых аксессуаров (инструкции, сертификаты, наклейки) и пуско-наладочные дополнения (шлейфы, антенны, стяжки, заглушка на заднюю панель, винты крепления SSD, переходники для подключения звуковой колодки и кнопок управления на лицевой стороне корпуса).

Внешний вид

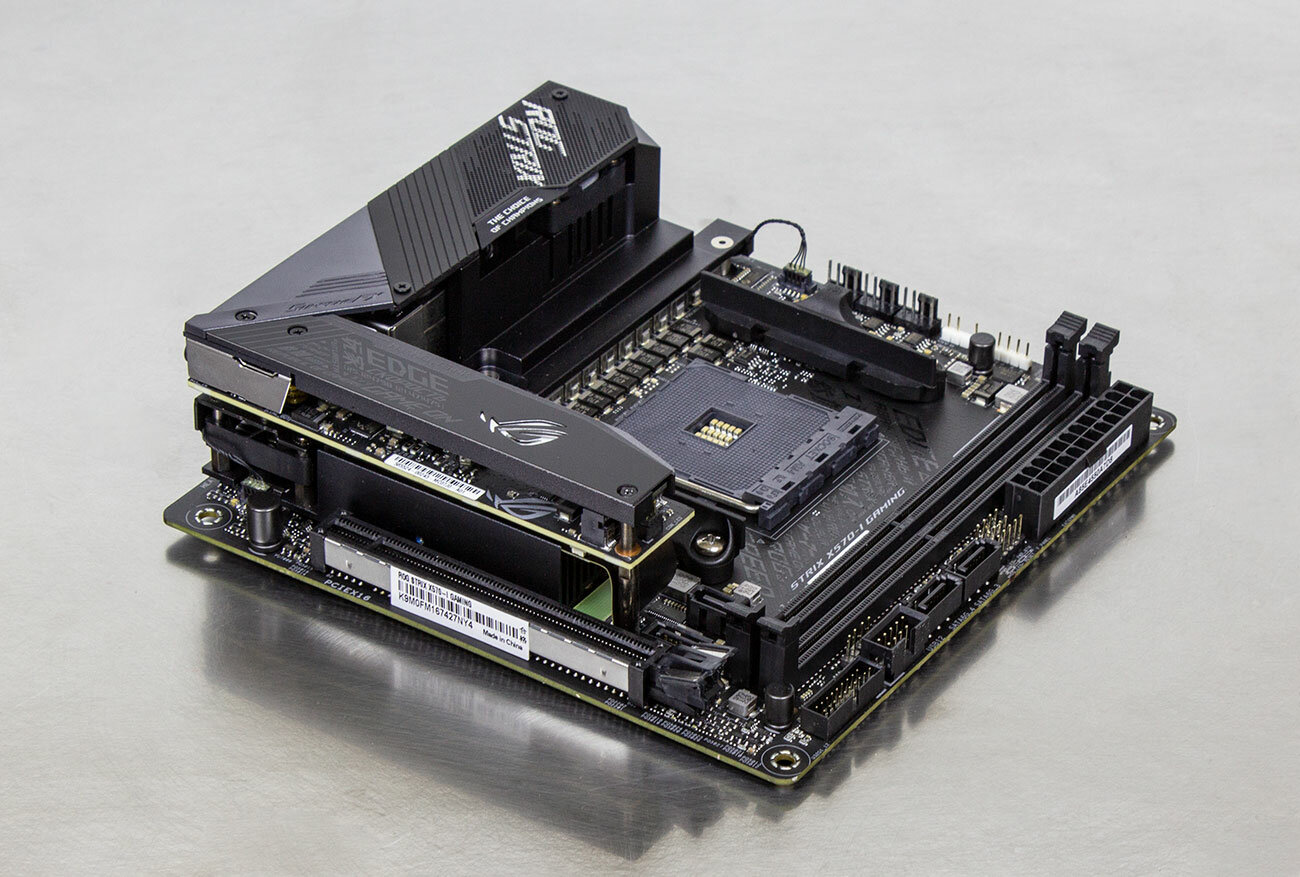

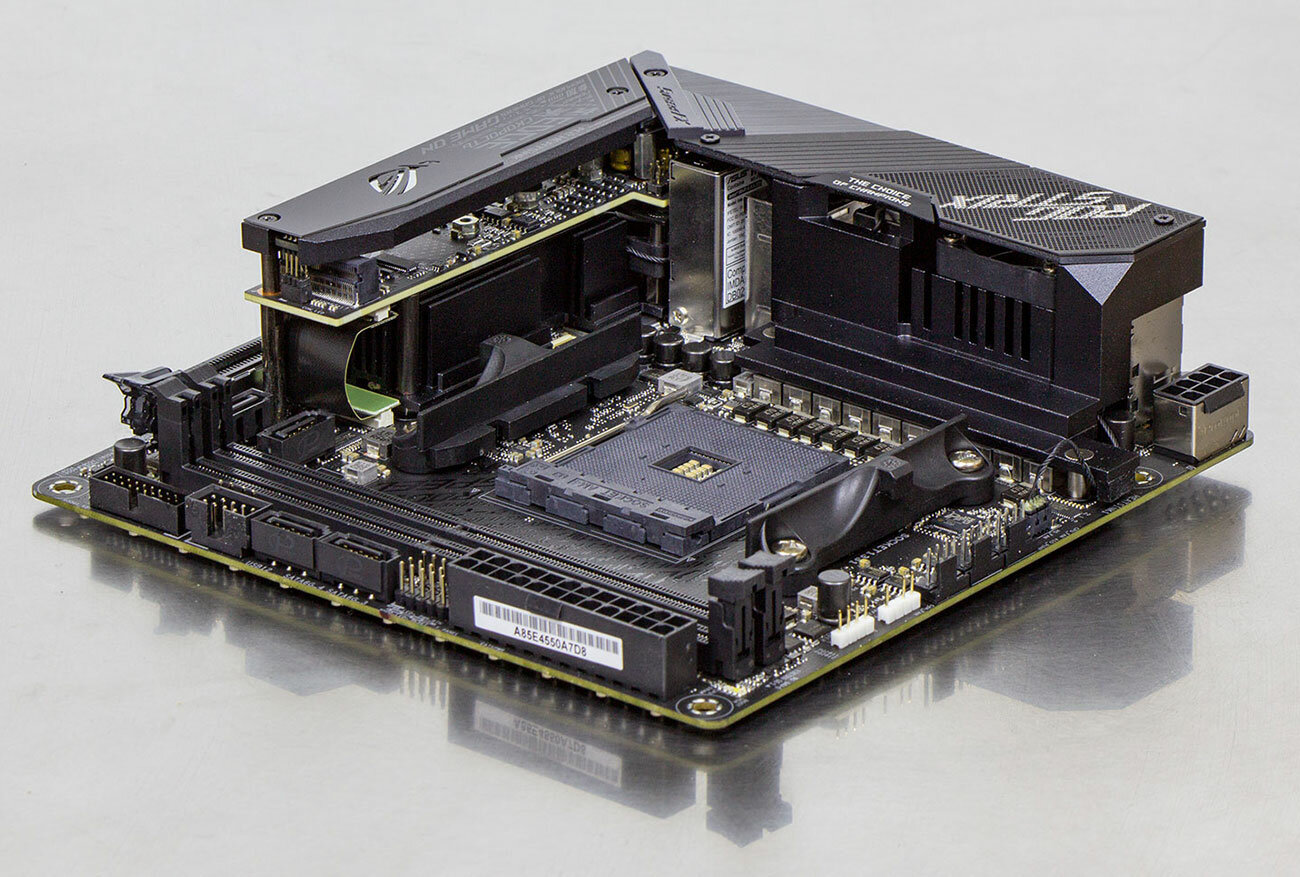

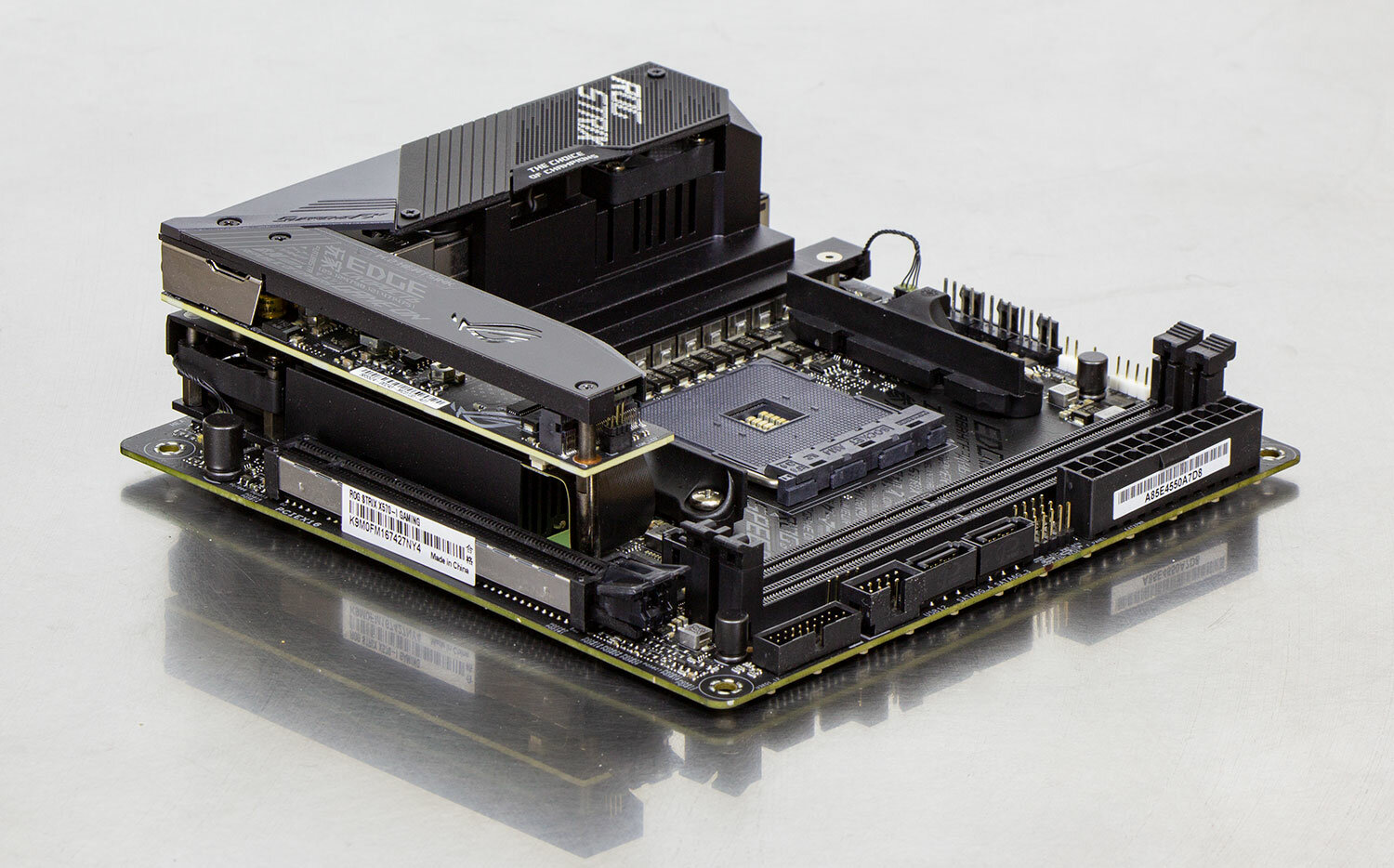

Компактная плата форм-фактора Mini-ITX (170 х 170 мм) в исполнении ASUS получилась ассиметричной и немного футуристичной, с большой Г-образной надстройкой.

Больше половины площади текстолита отдано под процессорный сокет и систему охлаждения. Слоты под накопители и оперативную память сдвинуты к краям платы. Примечательно, что вся разводка выполнена максимально удобно: демонтировать модули памяти можно и при установленной видеокарте, она не упрется в широкий кулер из-за максимального дистанцирования от процессорного сокета, разъемы питания материнской платы не перекрываются кабелями SATA, USB-колодками и другими портами.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Ввиду малых габаритов платы стоит сразу перейти к разбору системы охлаждения. Во-первых, потому, что она тесно переплетается с остальными подсистемами, а во-вторых, потому, что слотов не так уж и много: два DIMM под DDR4-память, один PCI-Ex16 — и на этом все.

Система охлаждения смешанного типа, активная. Самый большой радиатор — на силовых элементах процессорного преобразователя. Все-таки Ryzen 3xxx по аппетитам легко переваливают за 200 ватт, несмотря на официальные 105 ватт. Тепло от сборок TDA21472 отводит крупная алюминиевая конструкция, спроектированная для минимизации помех крупным башенным кулерам.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

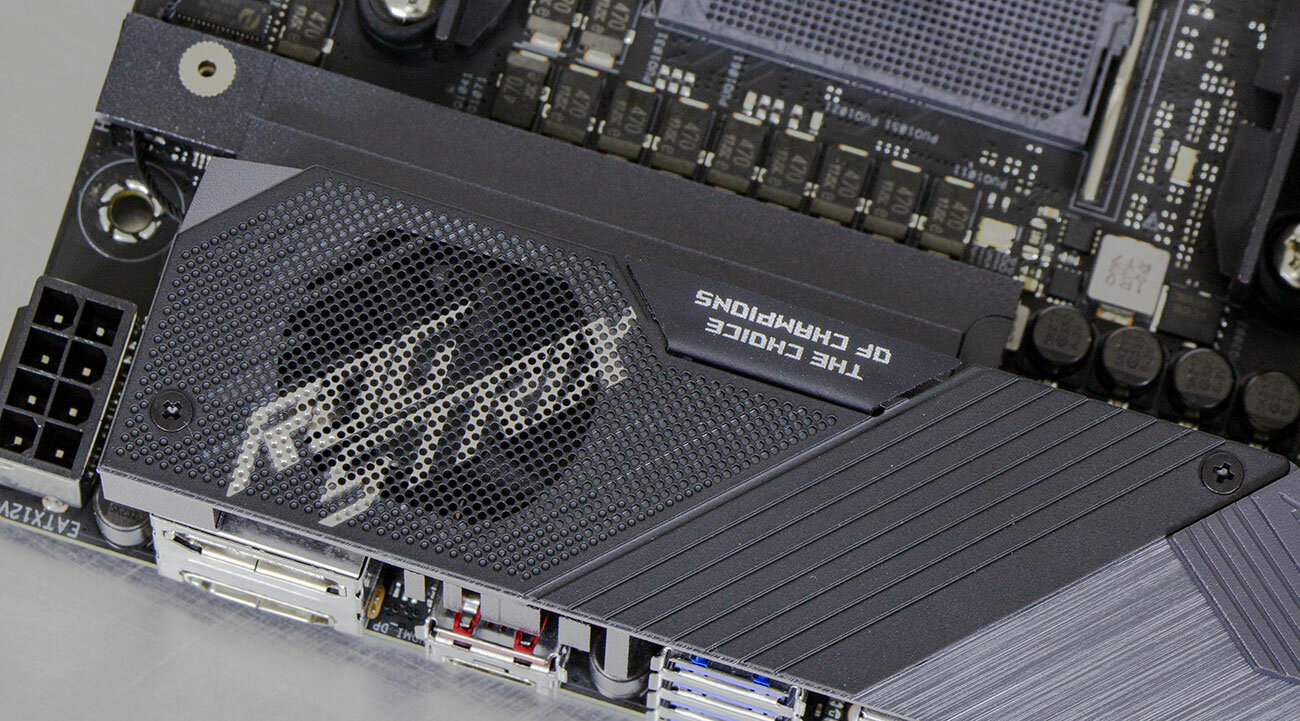

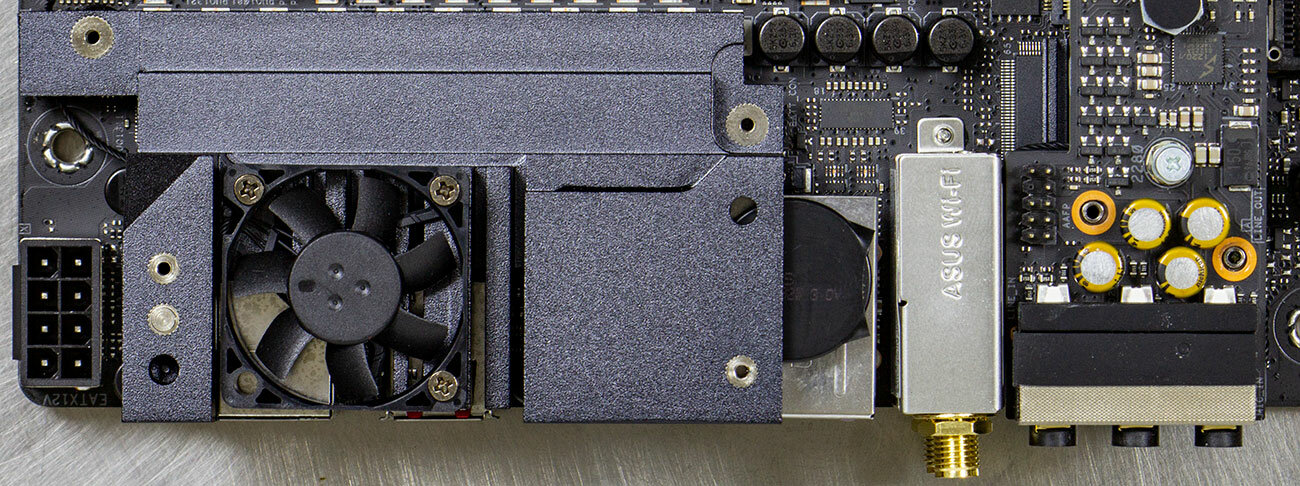

Сверху декоративная металлическая пластина с перфорацией для притока воздуха к вентилятору.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Если решетка не по нраву — всегда можно снять, крепление полностью винтовое.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Под металлическими элементами крепления установлен сам радиатор.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

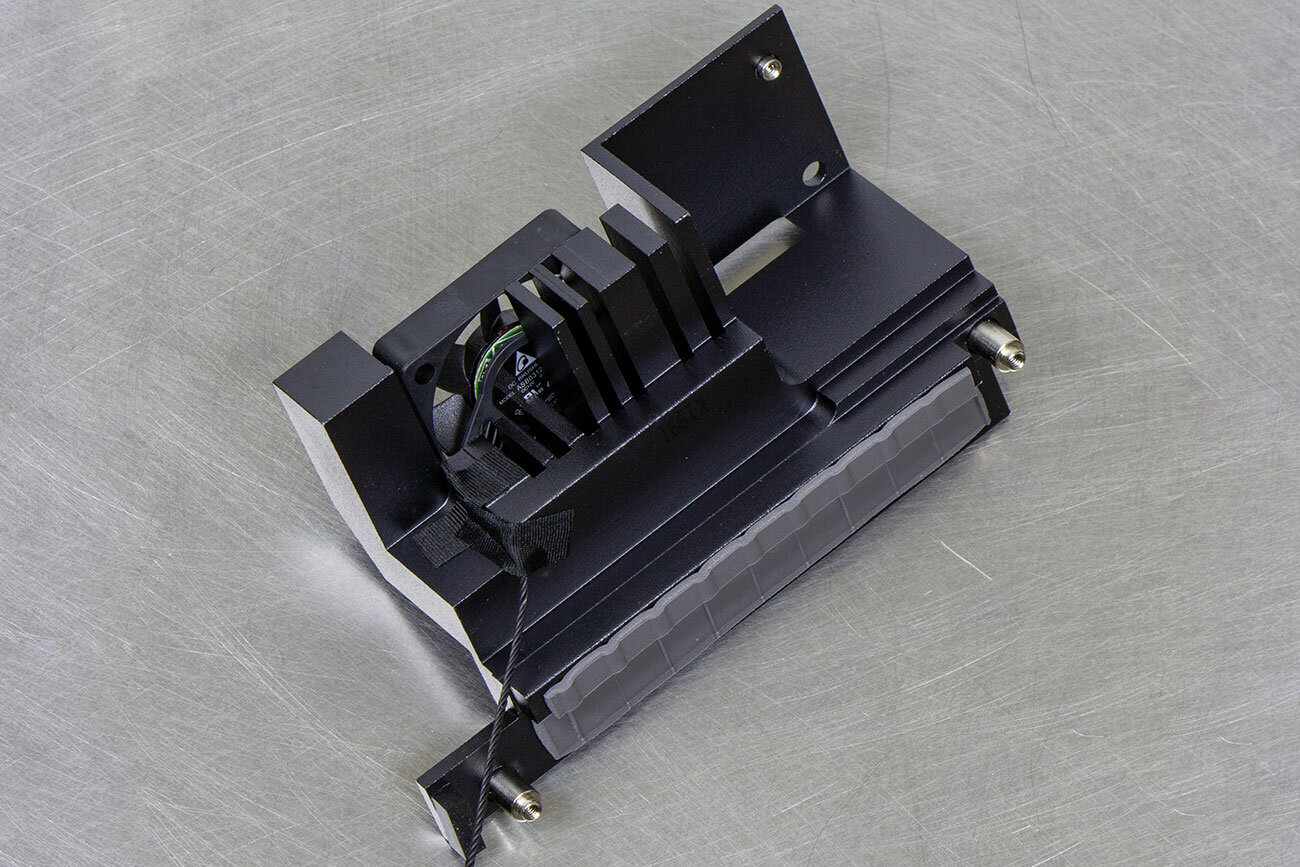

Демонтированная конструкция выглядит внушительно. Внушает не ход дизайнерской мысли (как обычно бывает с радиаторами VRM на матплатах), а сложность алюминиевой детали.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

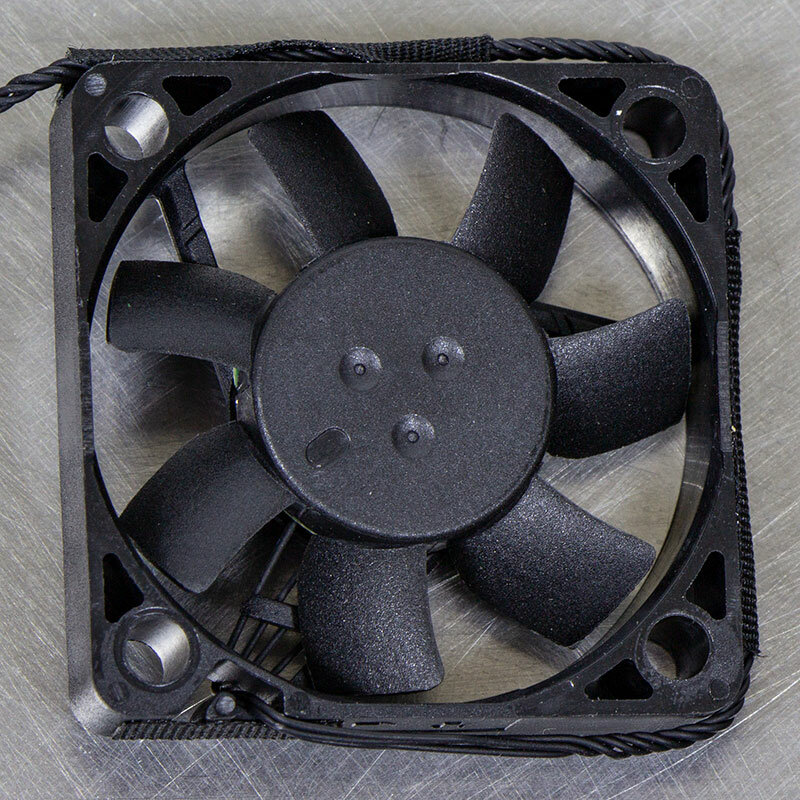

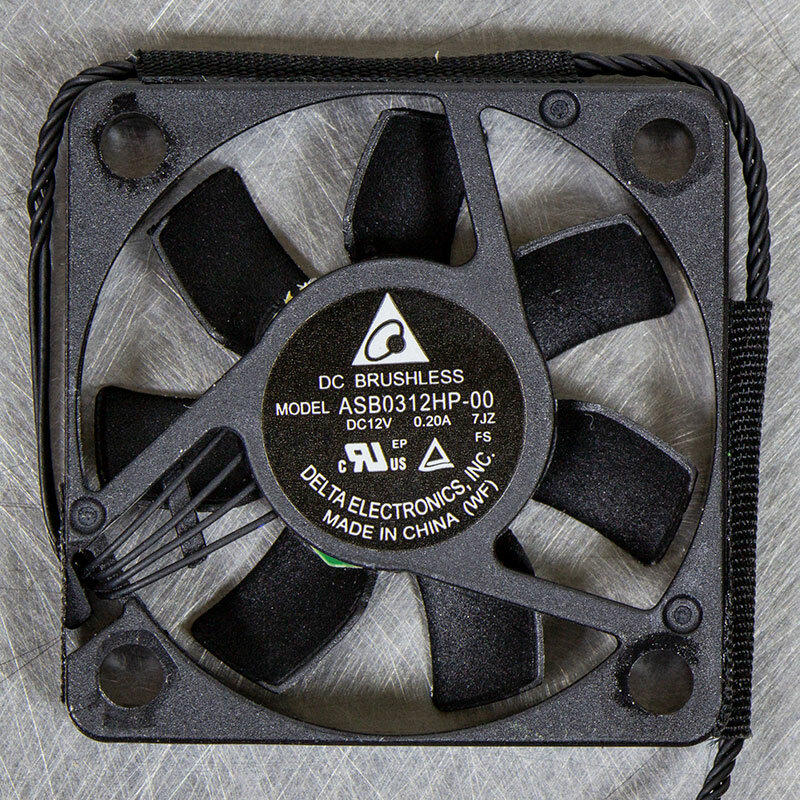

Вентилятор Delta Electronics ASB0312HP-00 — 20-мм модель, мощная, с током потребления до 0,2 А (для такой малютки это серьезное значение).

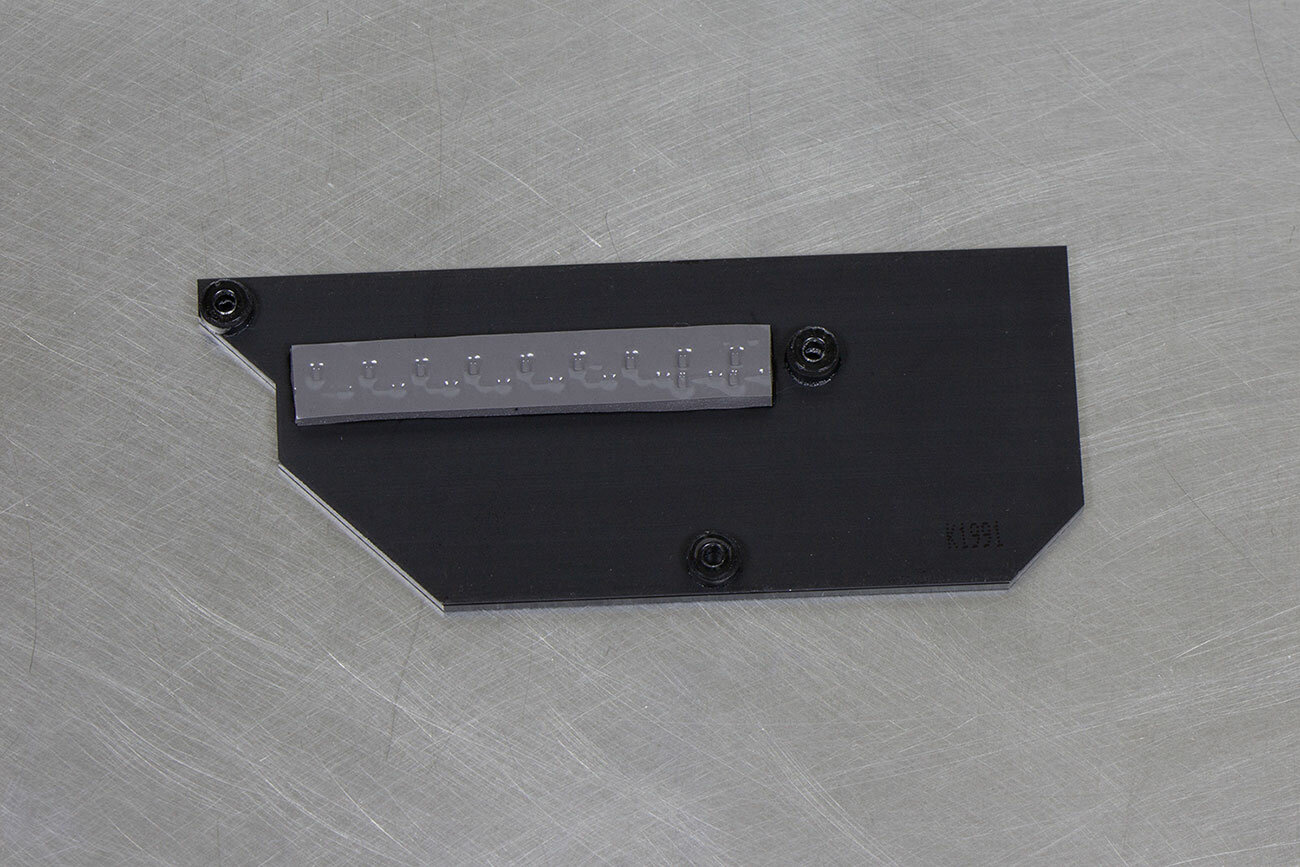

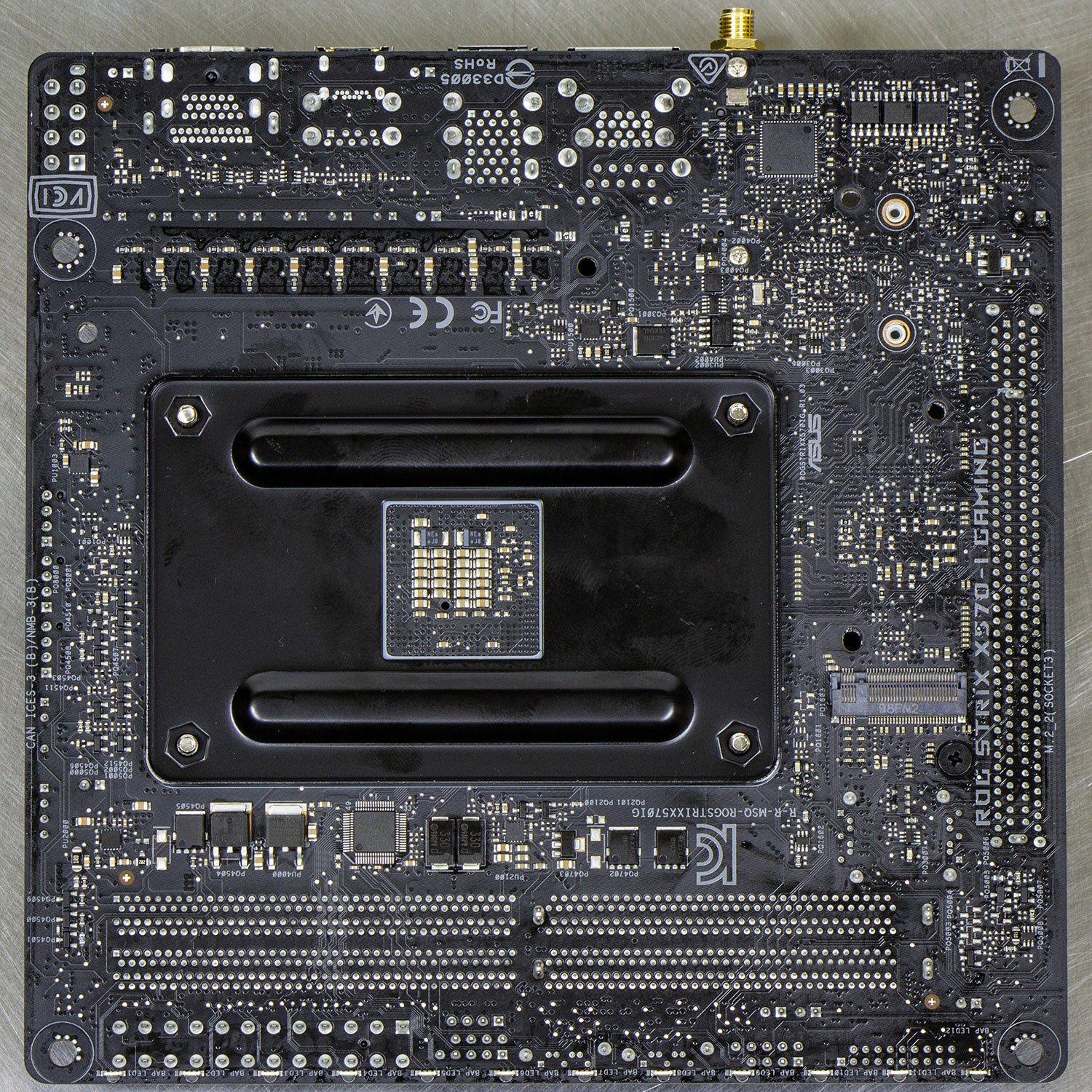

С обратной стороны платы установлена дополнительная пластина, контактирующая с печатными проводниками через терморезинку.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

В ней, пожалуй, единственный минуc X570-I Gaming — не всякий корпус рассчитан на столь габаритные конструкции, и могут возникнуть проблемы с установкой.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Второй по габаритам радиатор размещён на чипсете. Последний расположен в совсем непривычном месте — сразу за задней панелью, рядом со слотом PCI-Ex16.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

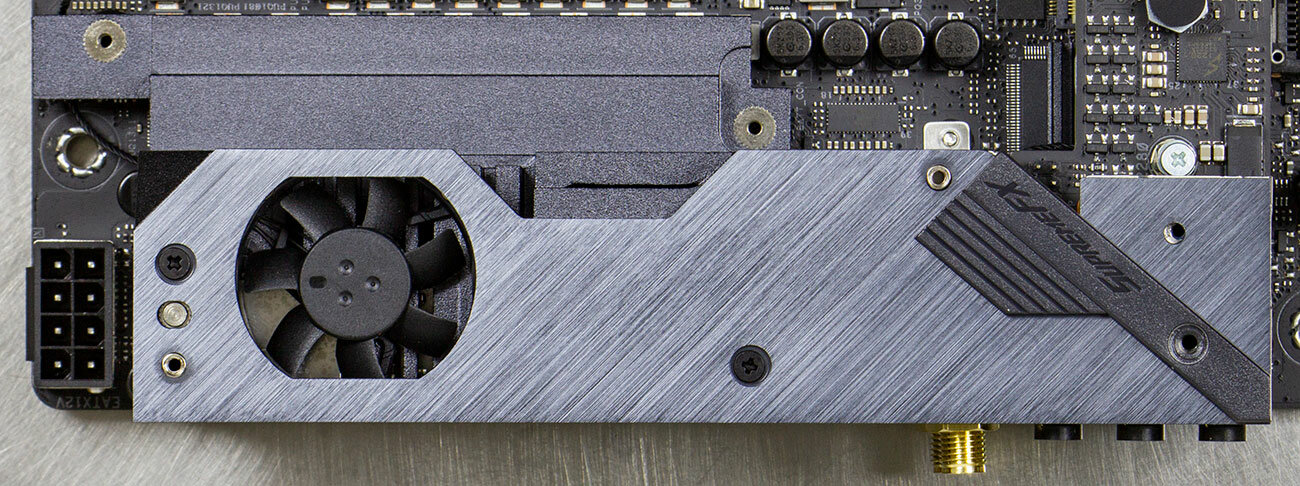

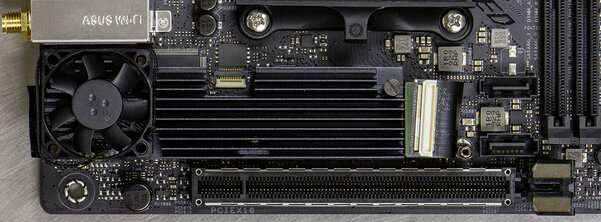

Форма радиатора более привычная — он продольный, с высокими расположенными практически по всей длине ребрами и собственным 120-мм вентилятором.

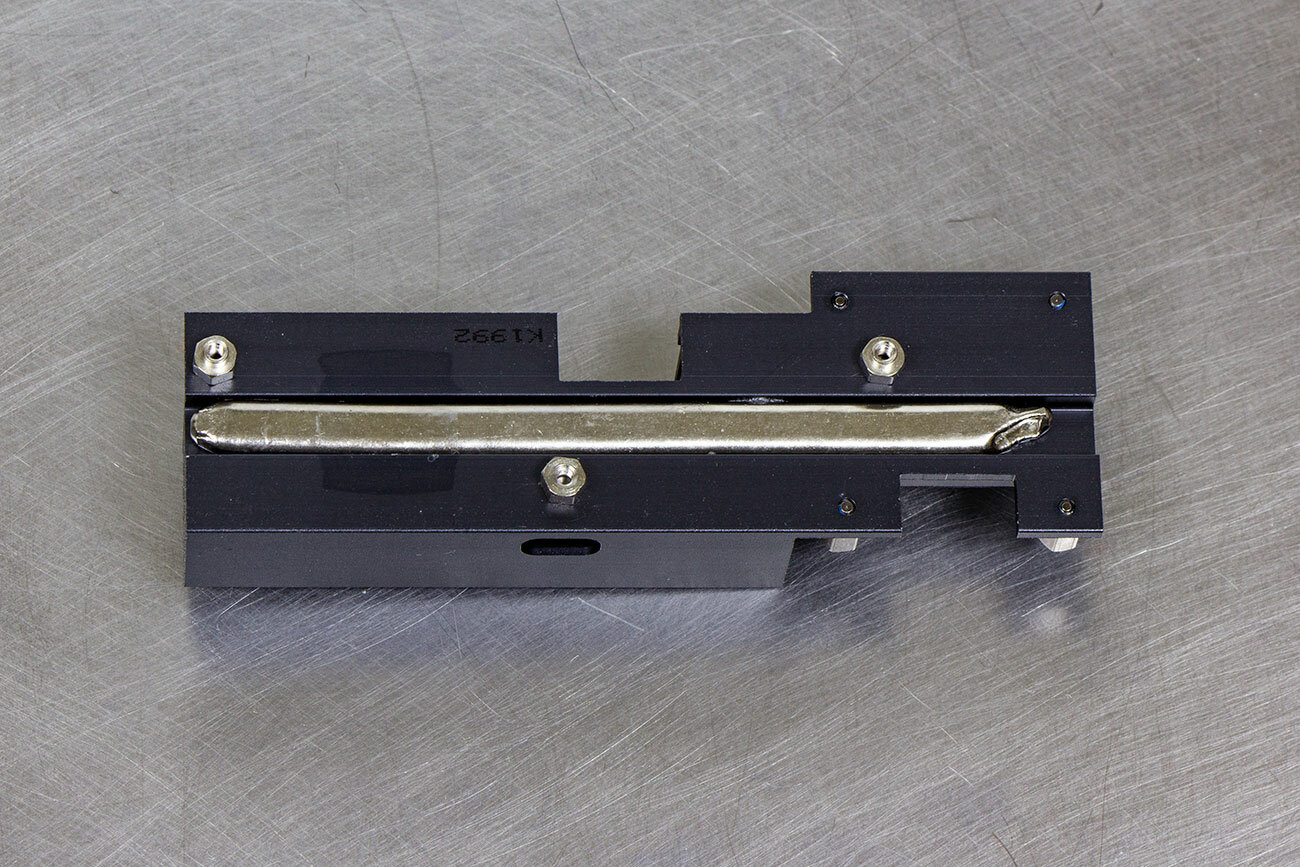

В основание вмонтирована 6-мм теплотрубка, контактирующая напрямую с кристаллом системной логики. Зачем столько «наворотов»? Из-за повышенного тепловыделения X570, спасибо контроллеру PCI Express 4.0.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

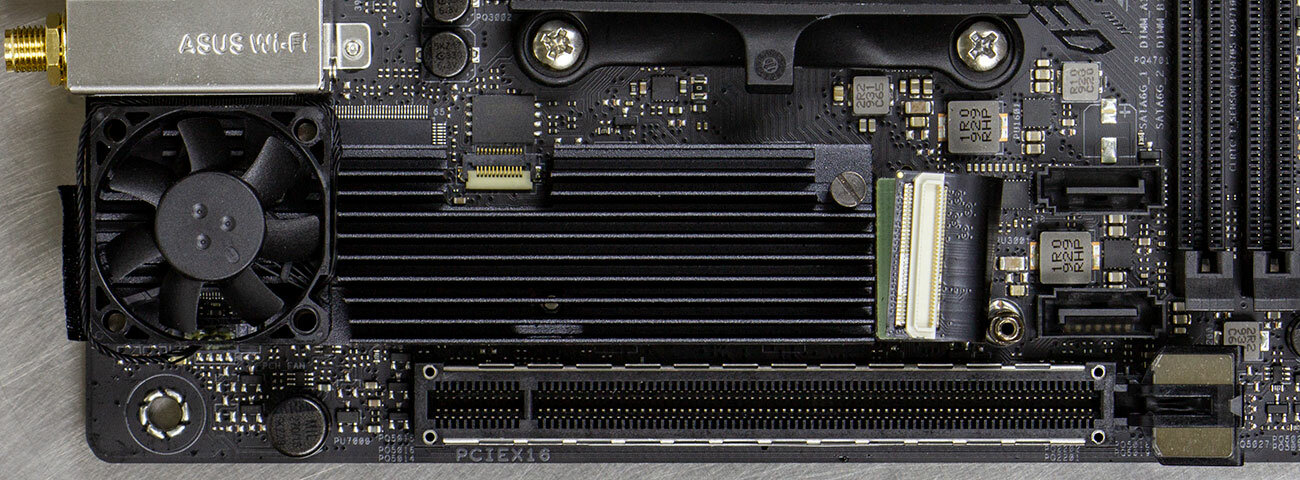

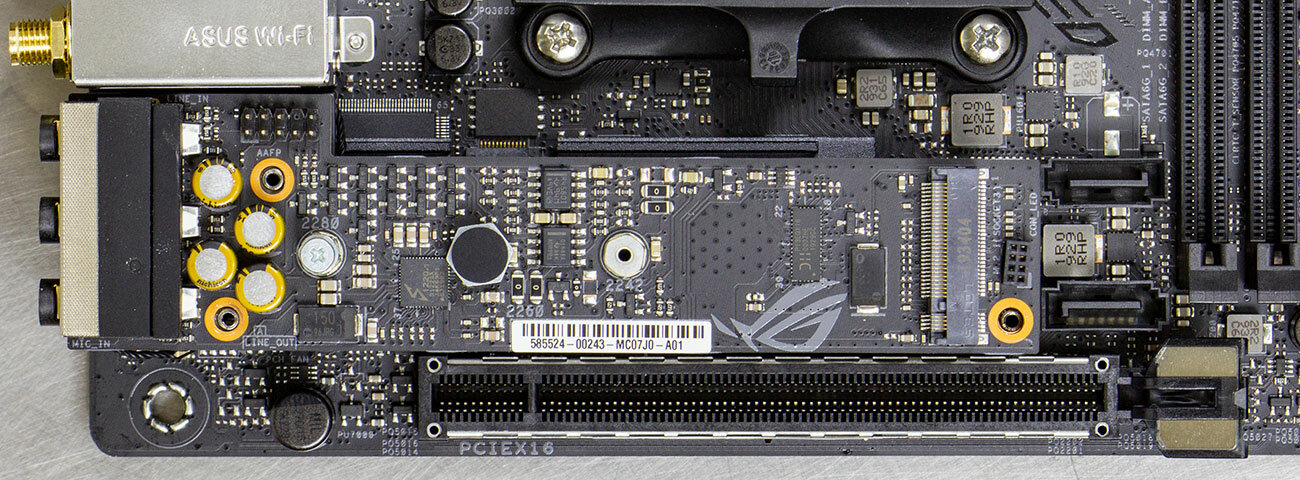

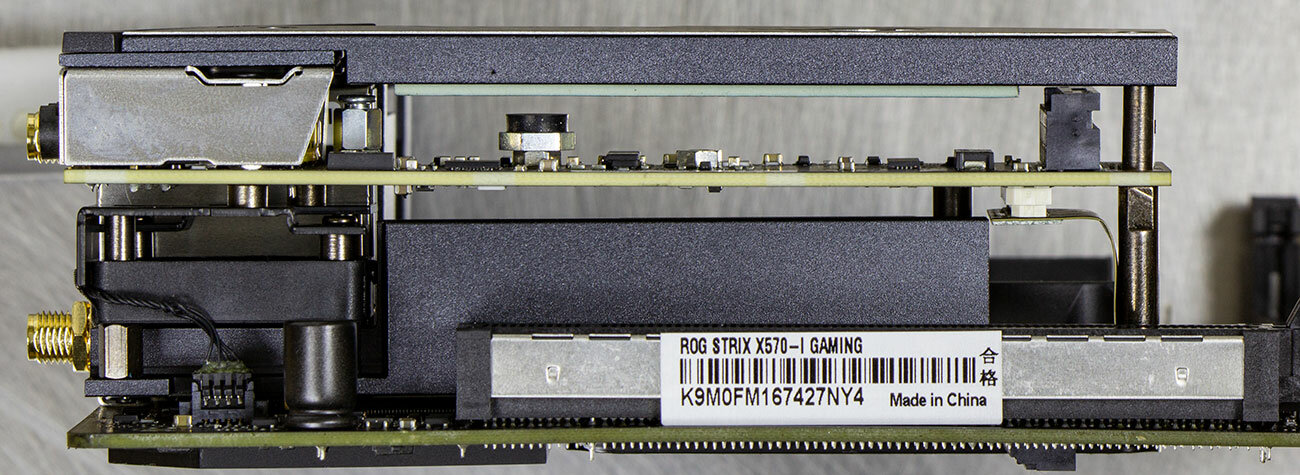

Над радиатором чипсета есть второй и третий «этажи», с аудиокартой на базе кодека Realtek ALC1220 DAC ESS ES9023P, усилителем и разъемом M.2 под накопители

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

С основной платой электрическое соединение происходит при помощи шлейфа, огибающего радиатор.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

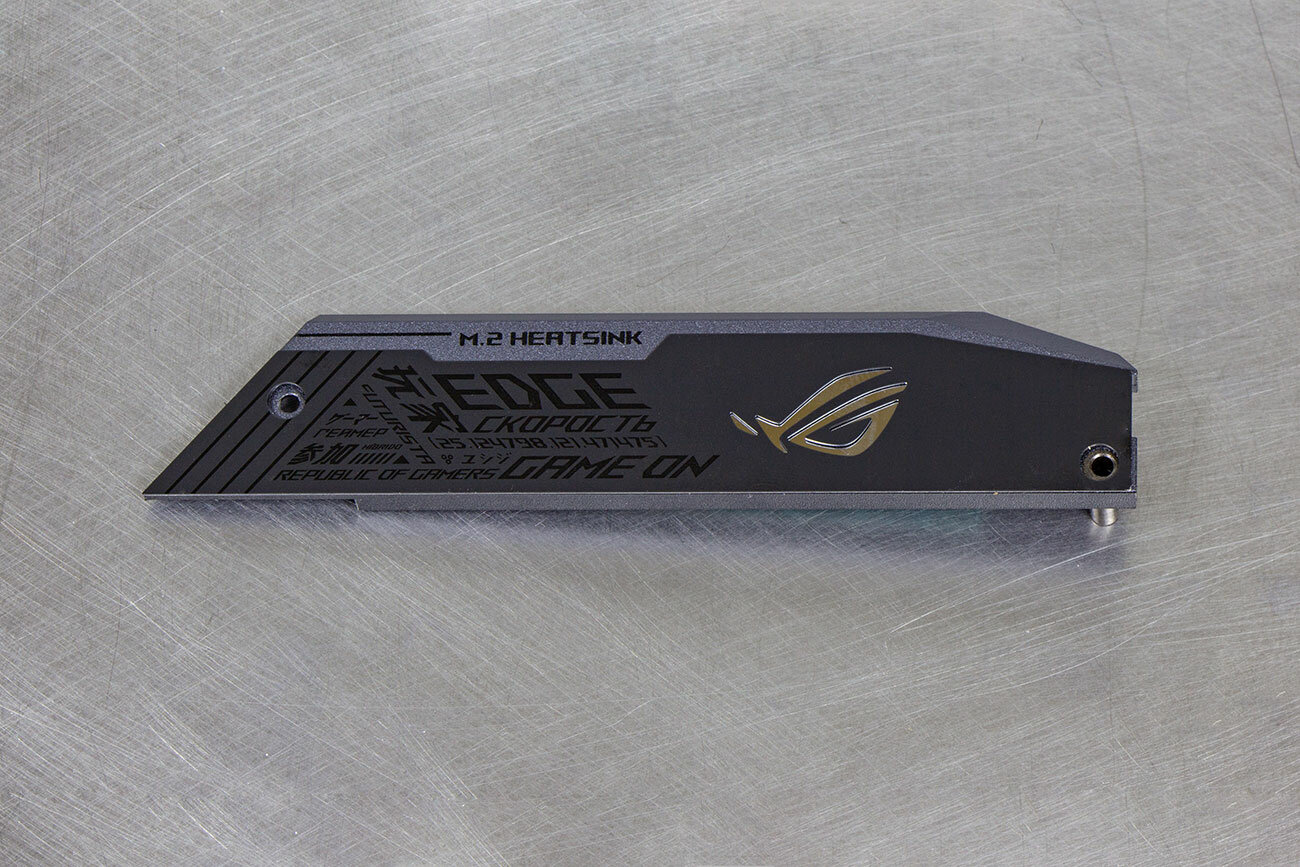

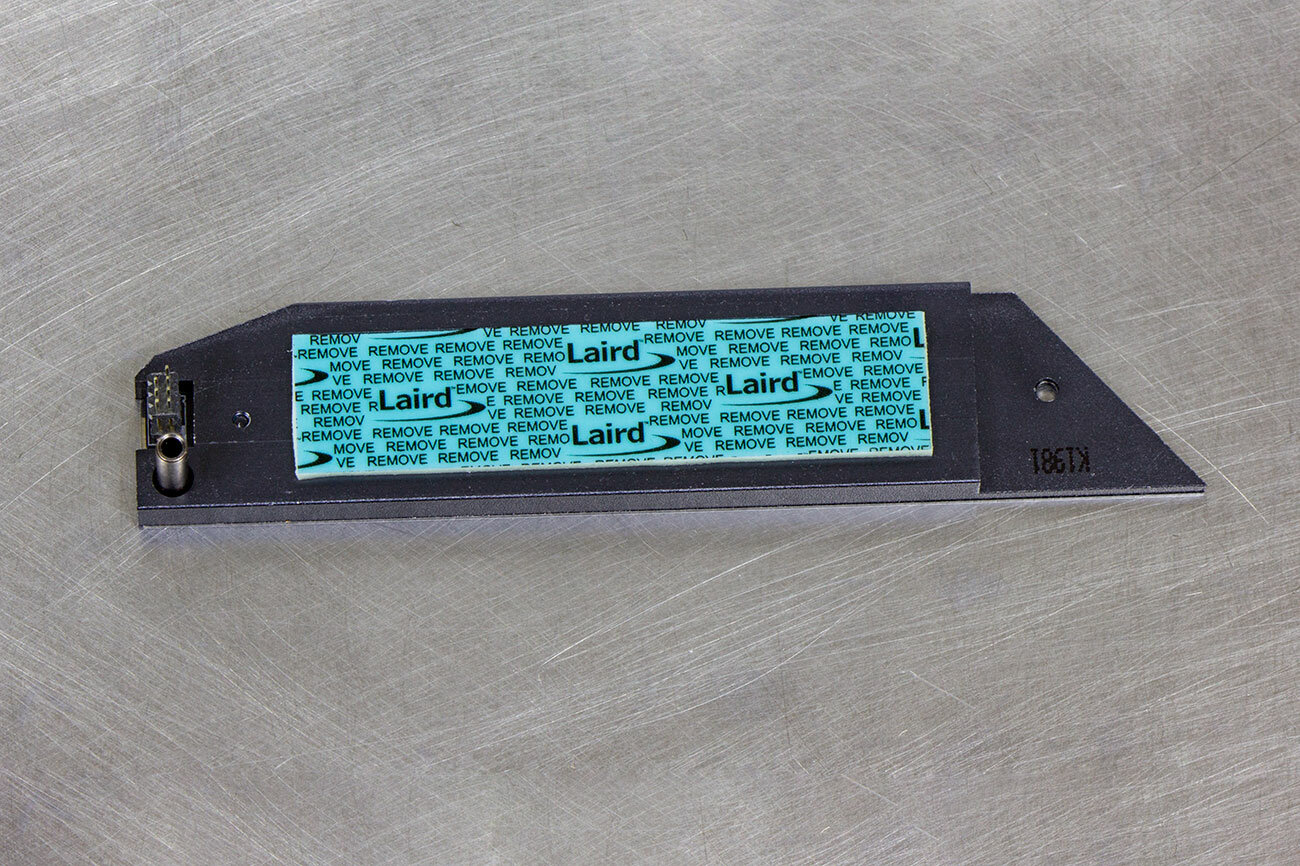

На M.2-накопитель длиной до 80 мм включительно монтируется радиатор охлаждения — толстая металлическая пластина, выполненная в ROG-стиле.

Второй слот под М.2 SSD есть на обратной стороне платы. В силу конструктивных особенностей, радиатор на нем разместить негде. Он также предназначен для накопителей длиной до 80 мм.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

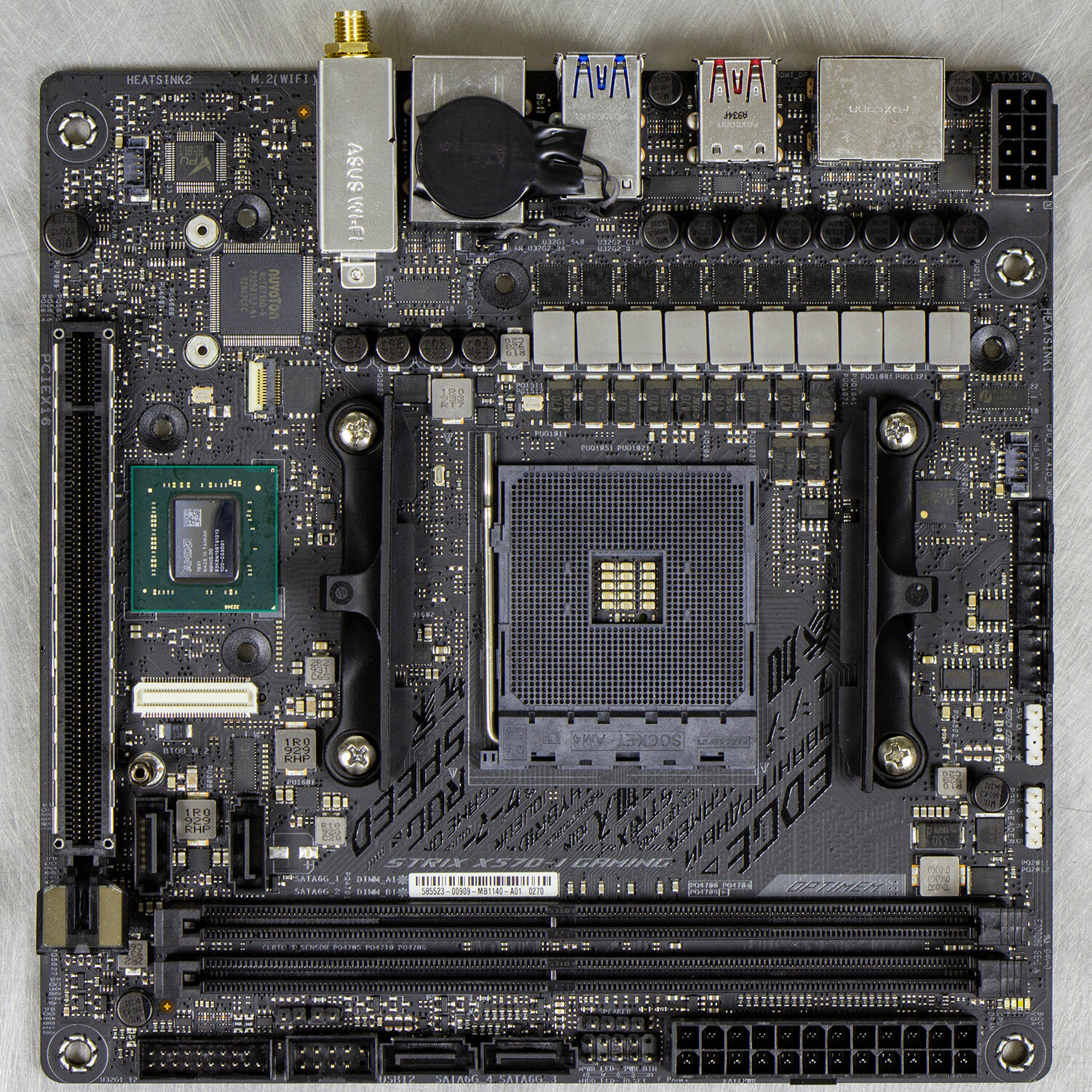

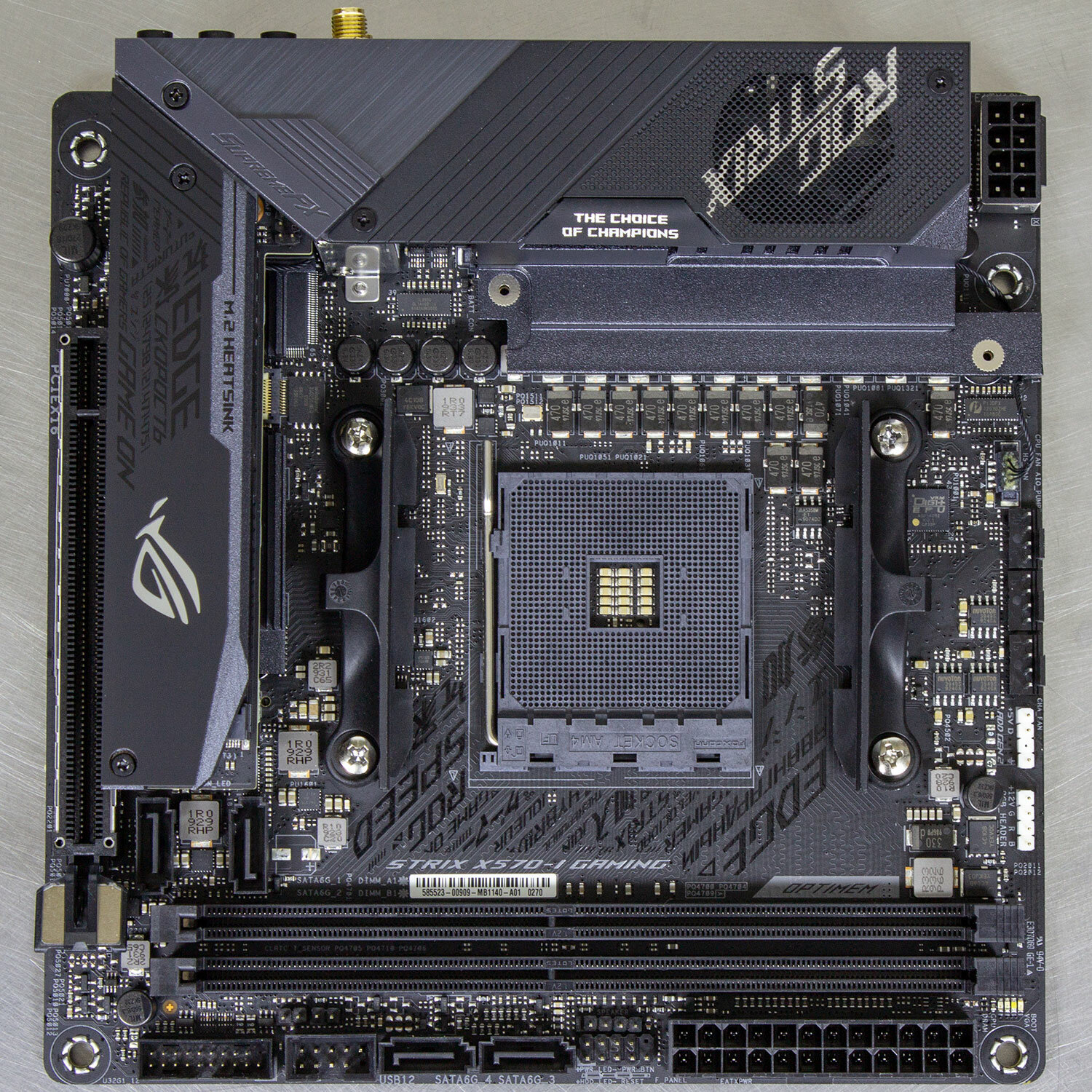

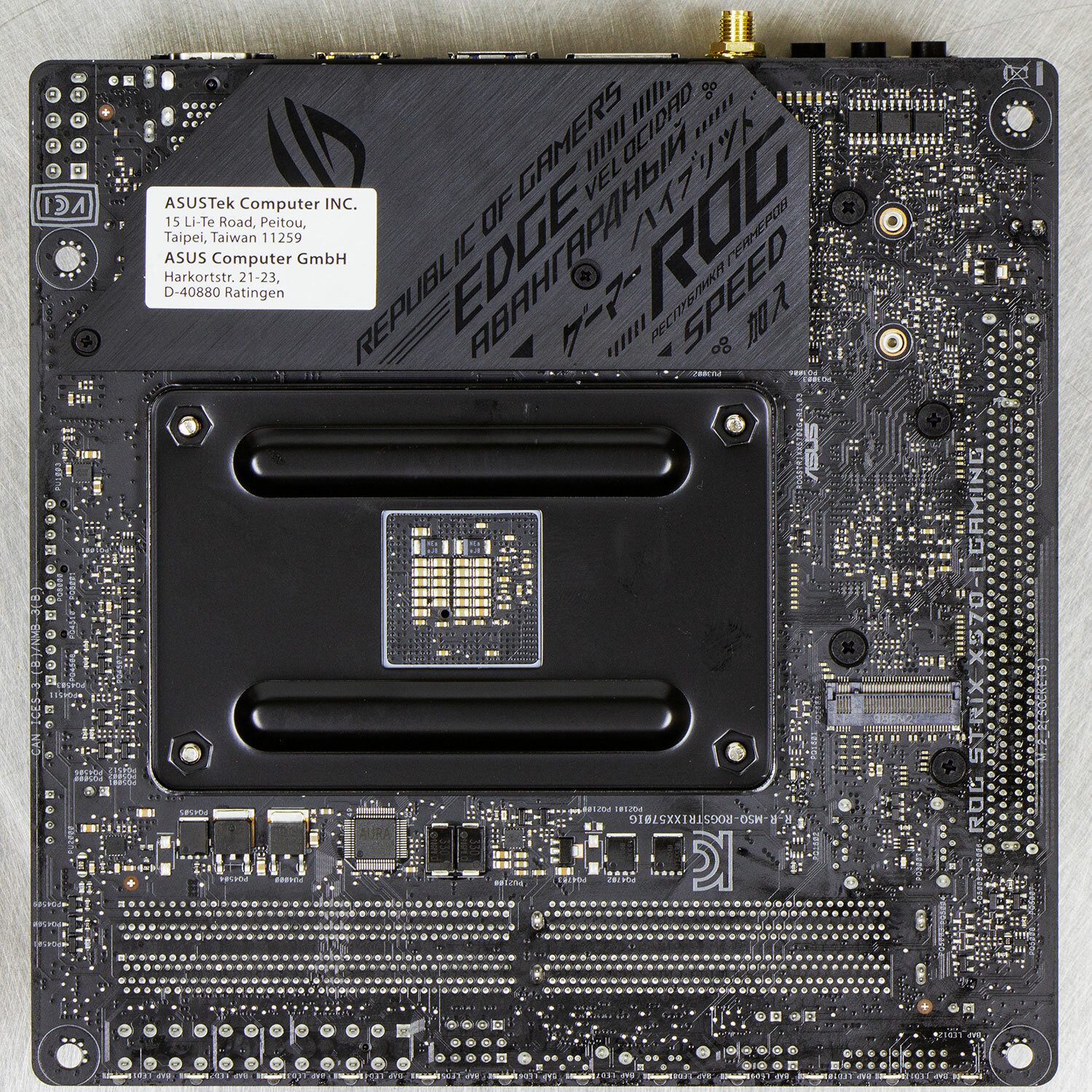

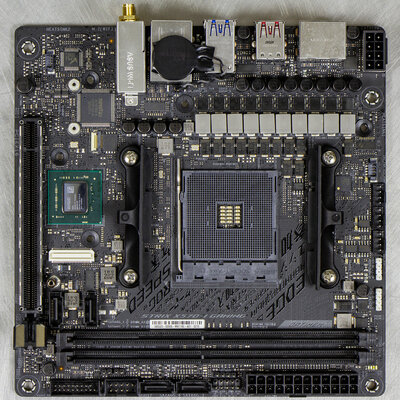

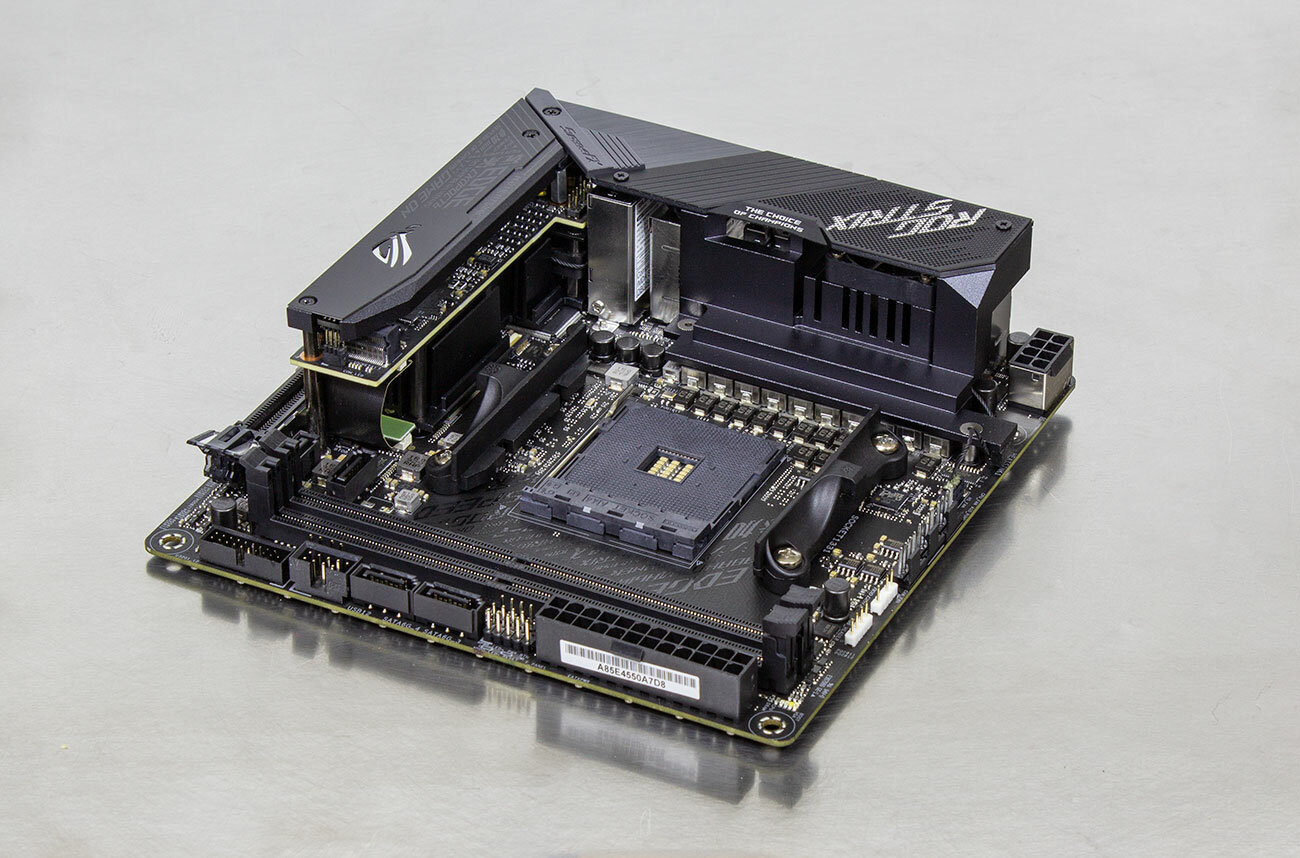

Будучи лишённой всех радиаторов, кожухов, вентиляторов и надстроек, X570-I Gaming представляет собой внушительное зрелище.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

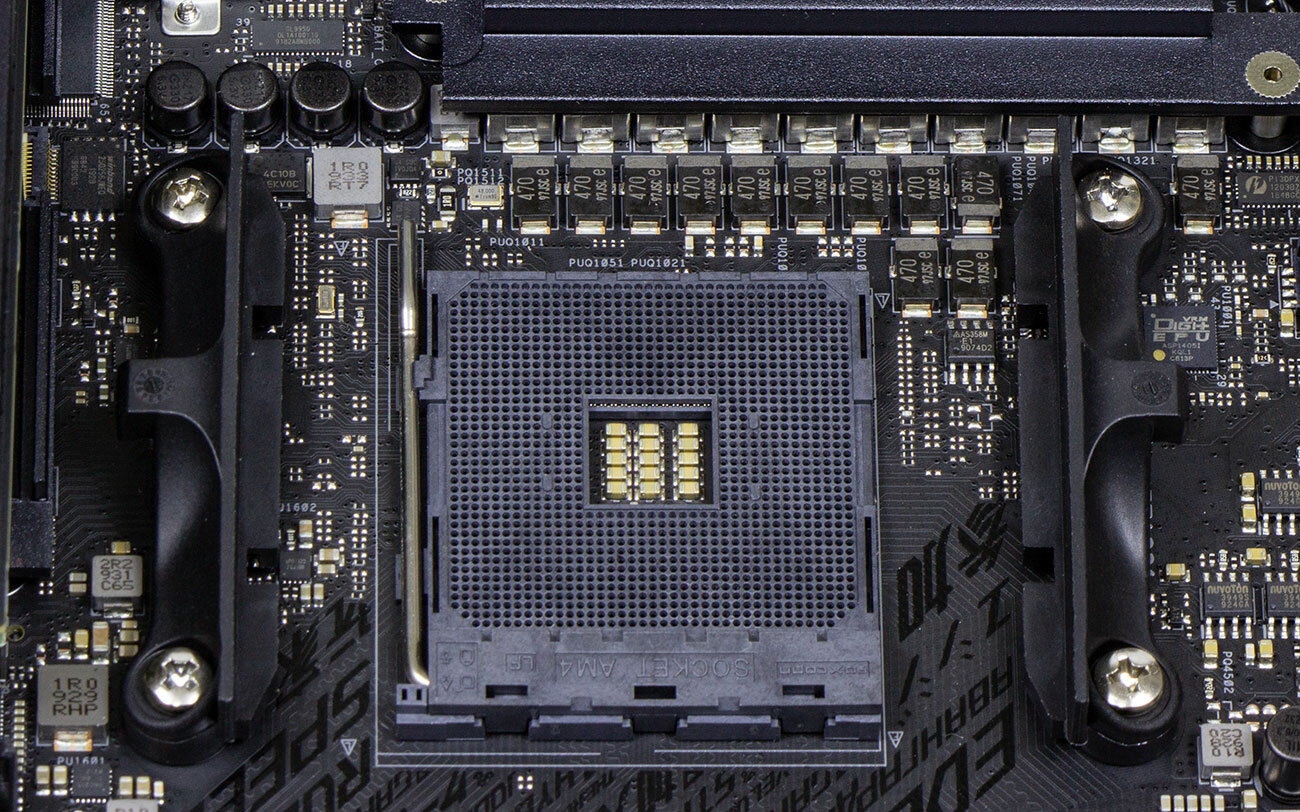

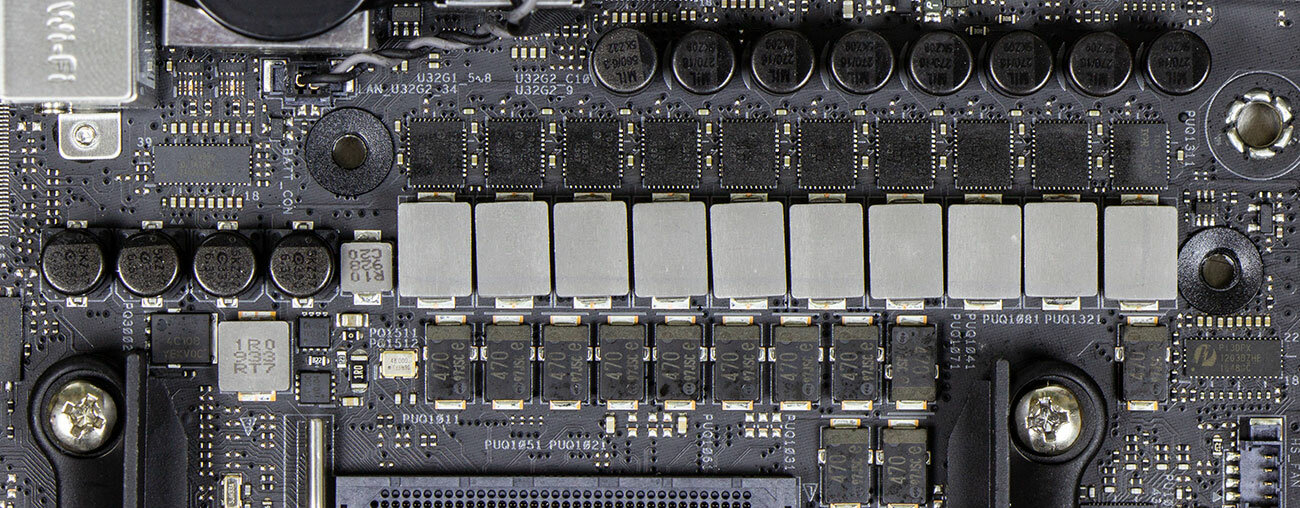

Можно увидеть, как много места отведено под процессорный 10-фазный преобразователь питания — он вплотную примыкает к верхнему левому углу платы. Для сглаживания помех применены танталовые и полимерные конденсаторы.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

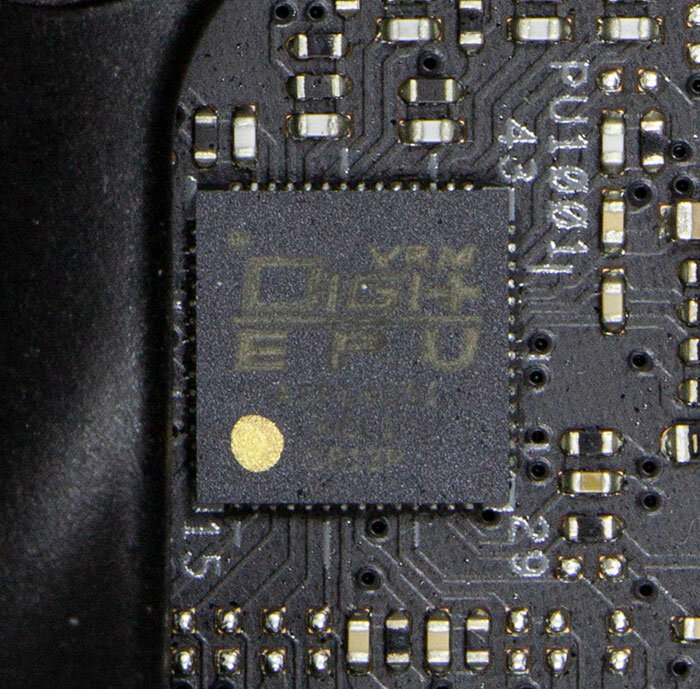

Управляется преобразователь фирменным контроллером DiGi+ (ASP1405I).

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

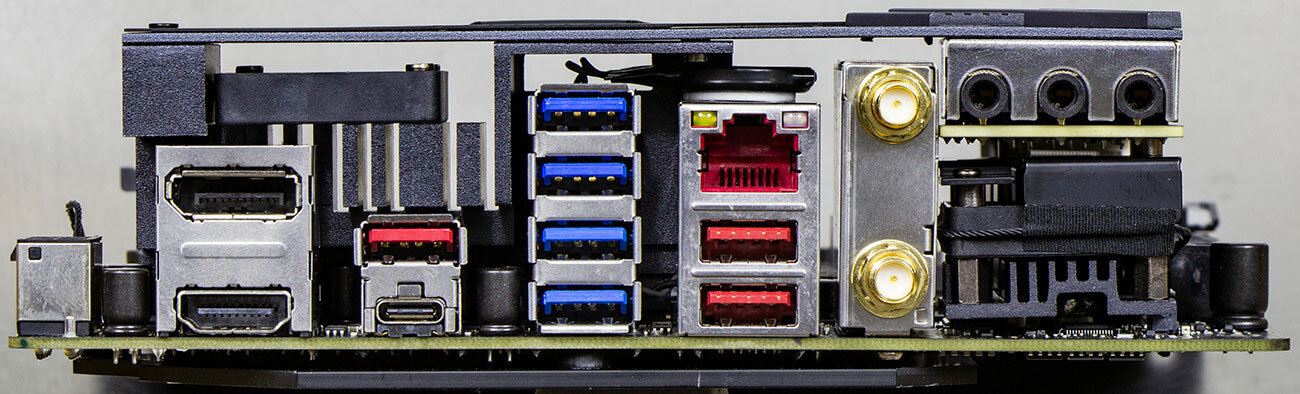

Задняя панель, несмотря на предельно плотный монтаж, изобилует разъемами (для платы подобных габаритов): 8 USB третьей версии, два видеовыхода (HDMI и DisplayPort), разъем проводного гигабитного контроллера и два SMA для подключения антенны к модулю Wi-Fi 802.11ax и Bluetooth 5.0.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

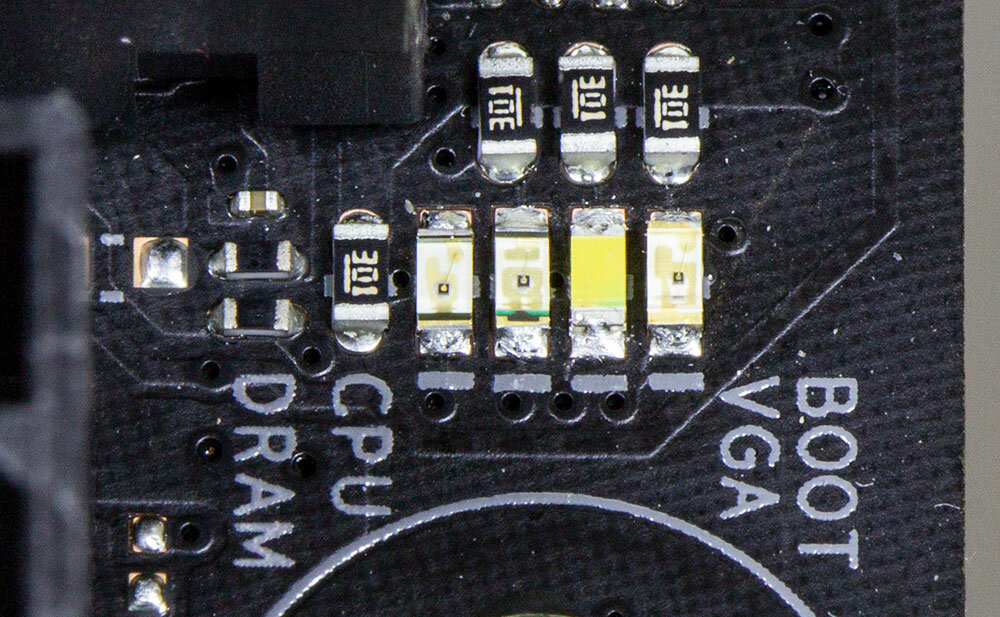

По понятным причинам разместить кнопки не получилось, те же слоты SATA пришлось впихивать где придется, предусмоатривая возможность отщелкнуть замок подключенного кабеля без посторонних инструментов. Однако для POST-индикатора в его компактной версии место нашлось — недалеко от ATX24-розетки, на видном месте. Четыре разноцветных светодиода сигнализируют об этапах прохождения самоинициализации платы при старте системы.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

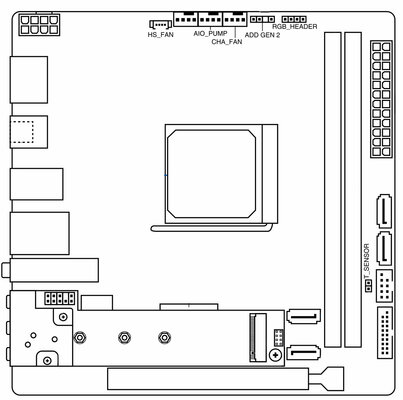

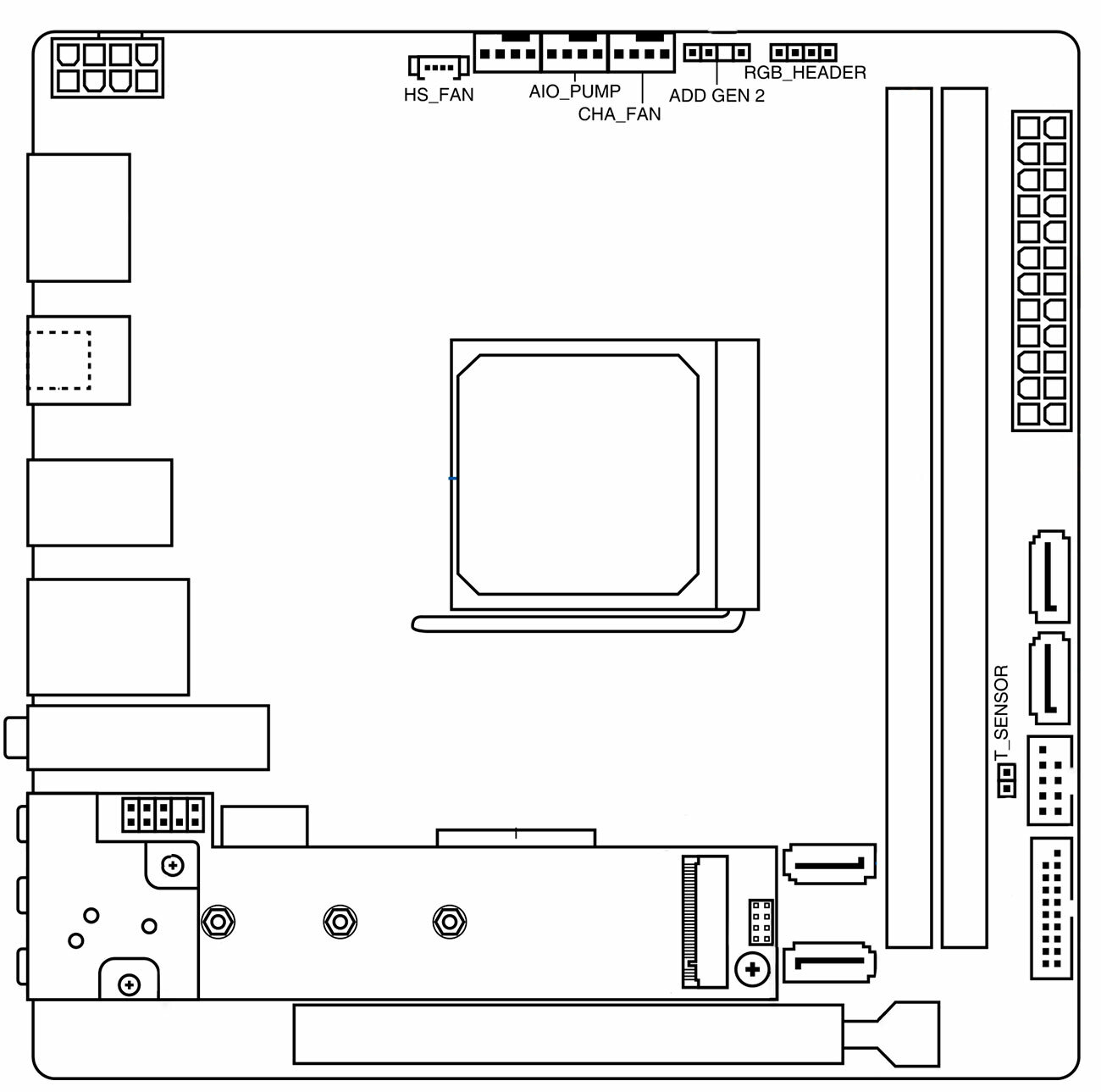

Все разъемы под вентиляторы и диодную подсветку собраны на правой стороне — самой свободной и легкодоступной после установки матплаты в корпус. Есть коннектор и под термодатчик, расположен не в самом удобно месте — рядом с DIMM-слотами.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

UEFI-оболочка BIOS

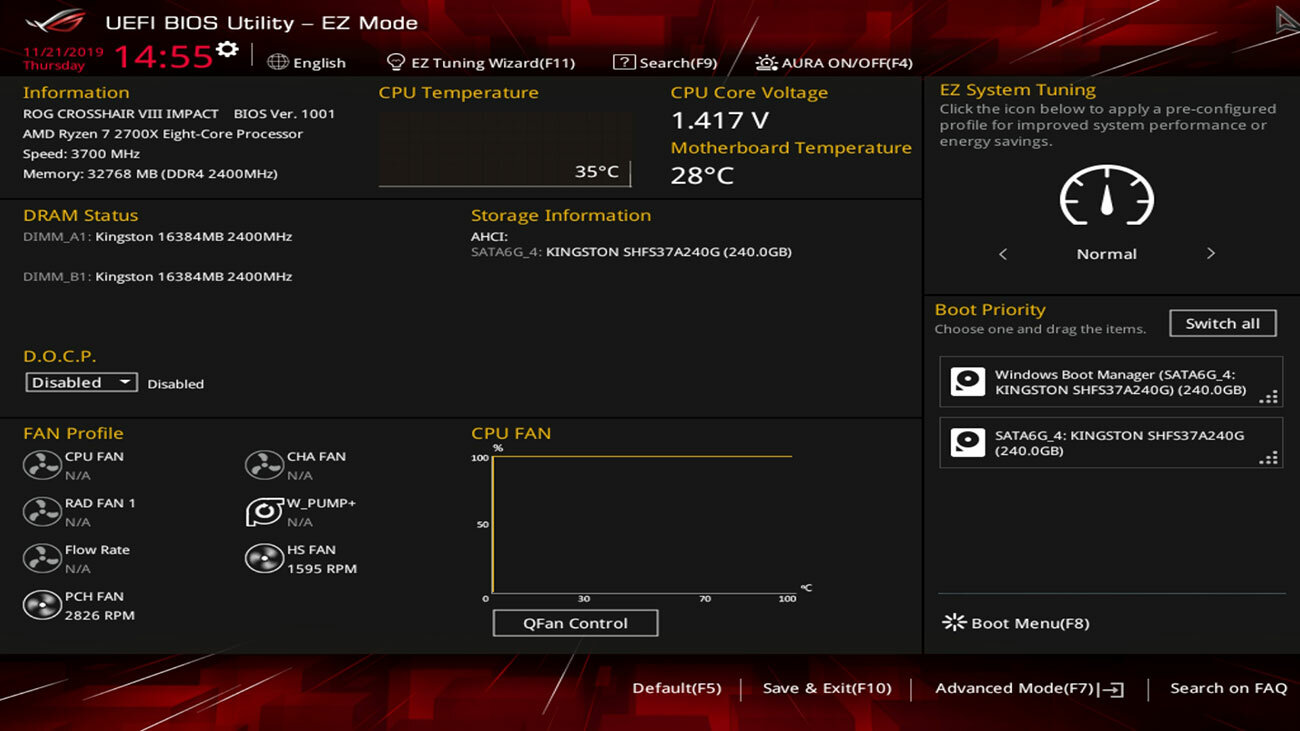

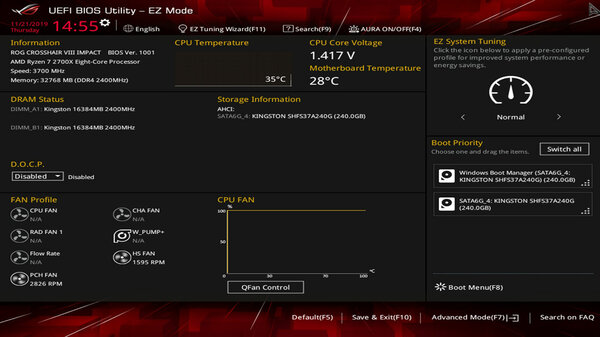

С «железной» точки зрения X570-I Gaming способна на многое, а в UEFI-шкурке BIOS все возможности сгруппированы и расписаны удобным образом. В целом, отличий от набора в полноразмерной плате того же класса практически нет — ну, вентиляторов поменьше, информации в EZ mode чуть больше…

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

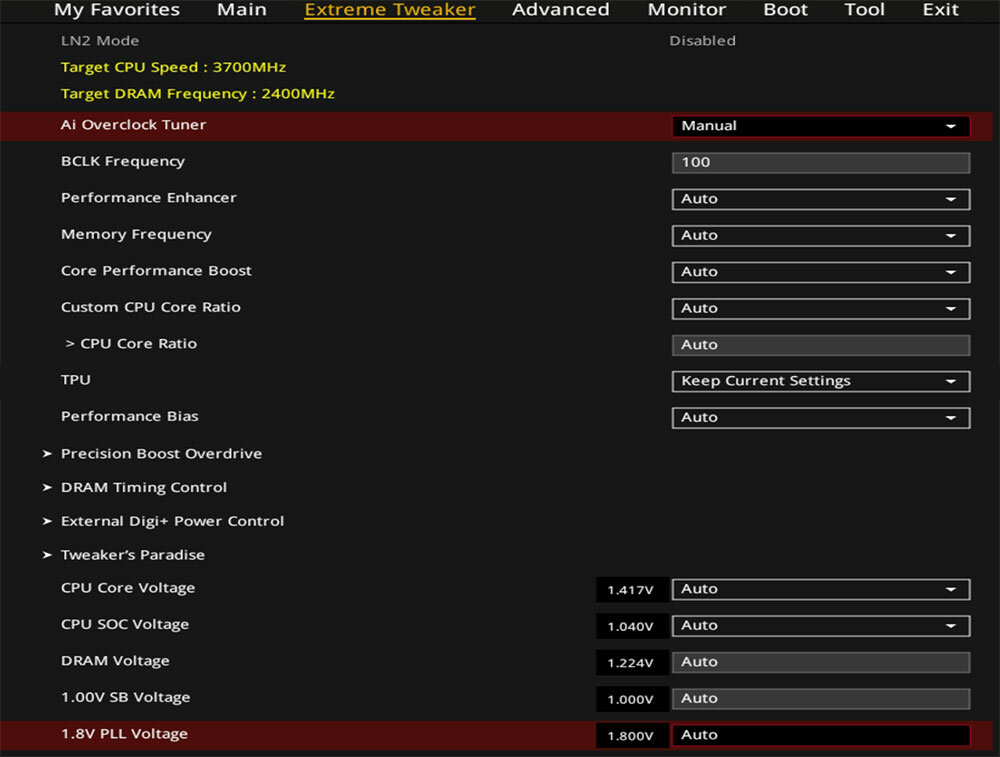

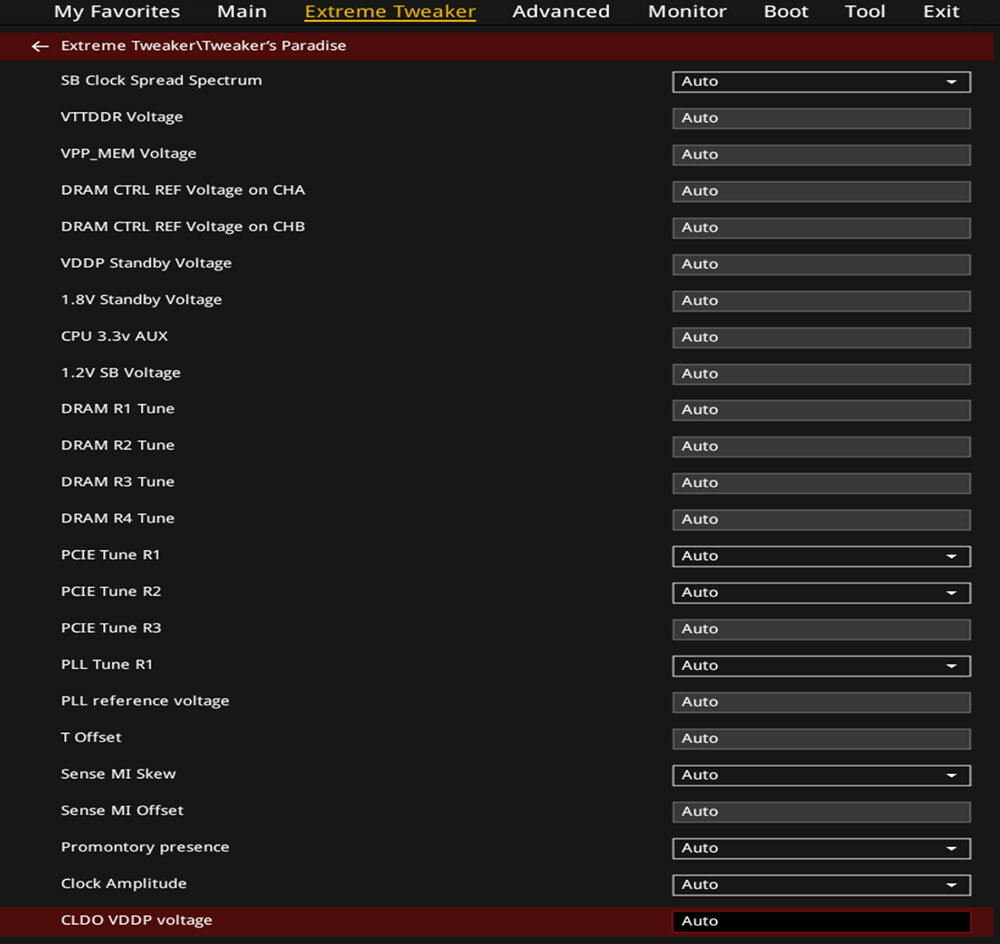

Раздел Extreme Tweaker радует обилием настроек и подменю. Частоты, тайминги, напряжения, делители — все присутствует. Отдельно радует обилием тонких настроек подраздел управления питанием процессора.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

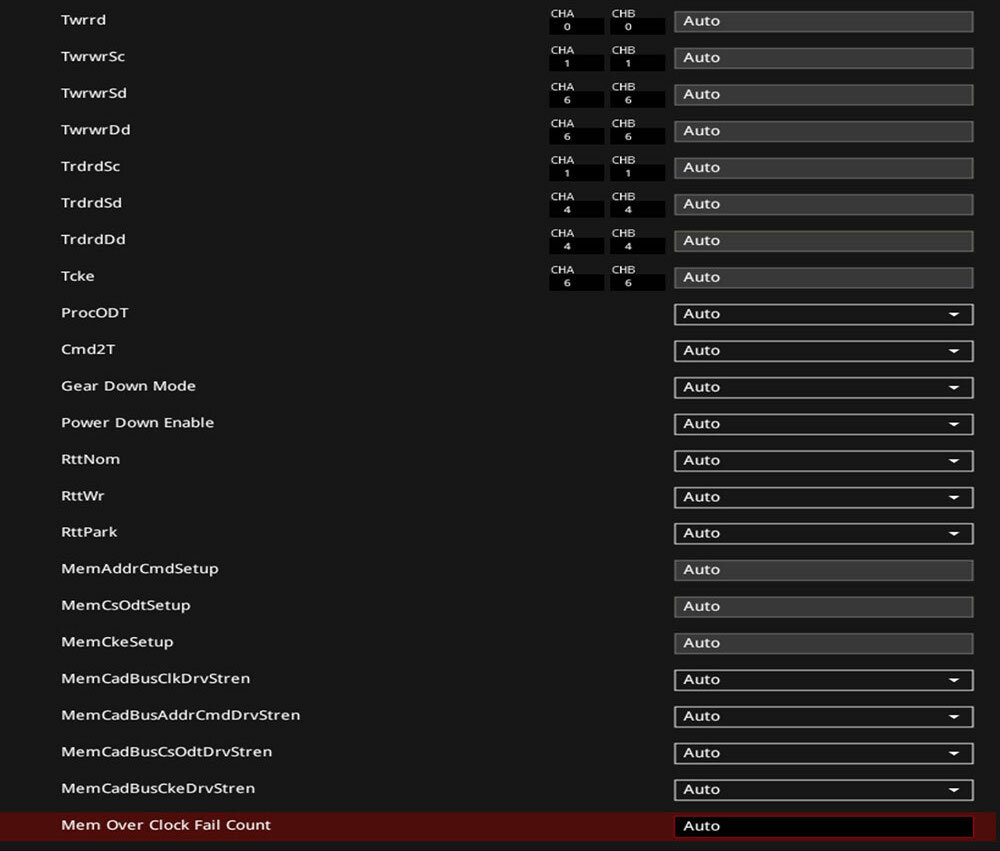

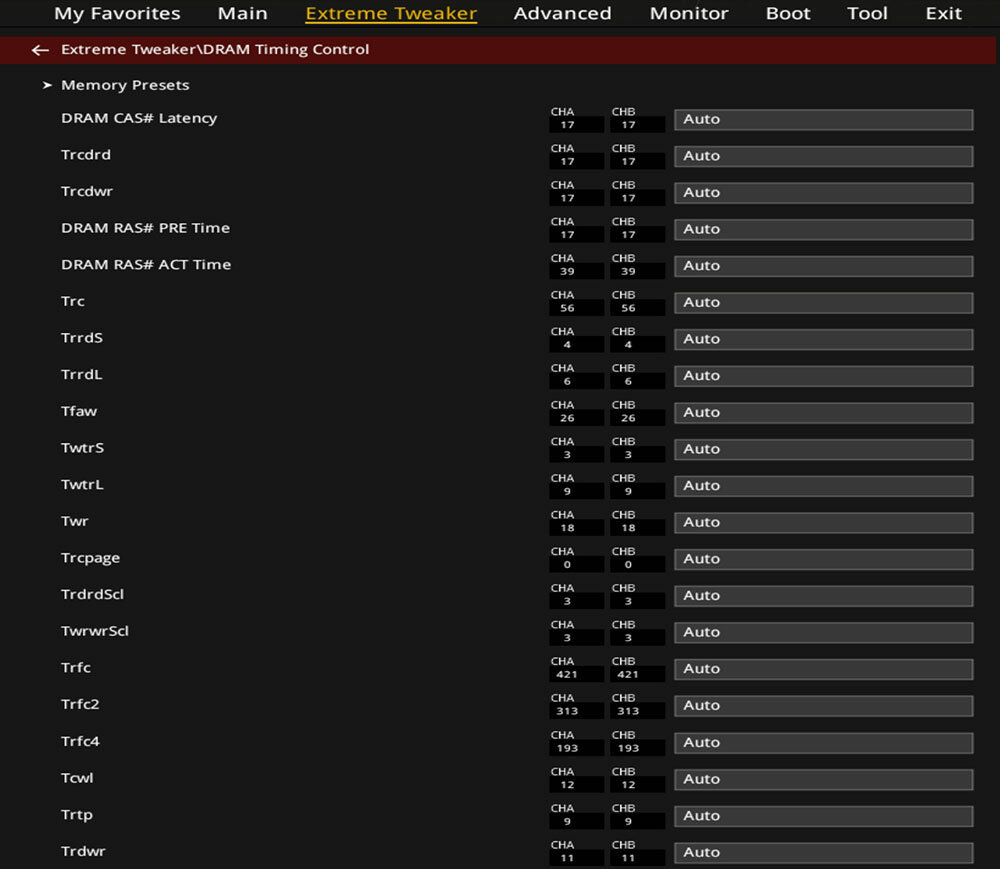

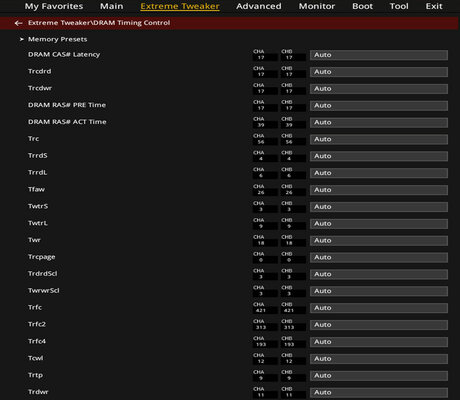

В соответствующем подразделе можно изменить значение первичных и вторичных таймингов оперативной памяти.

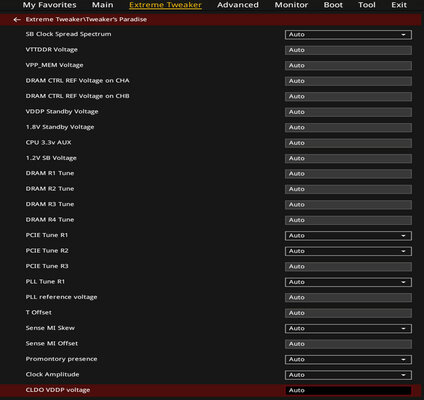

Отдельный подраздел посвящен тонкой подборке дополнительных параметров процессора и оперативной памяти. Пригодится оверклокерам, желающим выжать все из имеющихся комплектующих.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

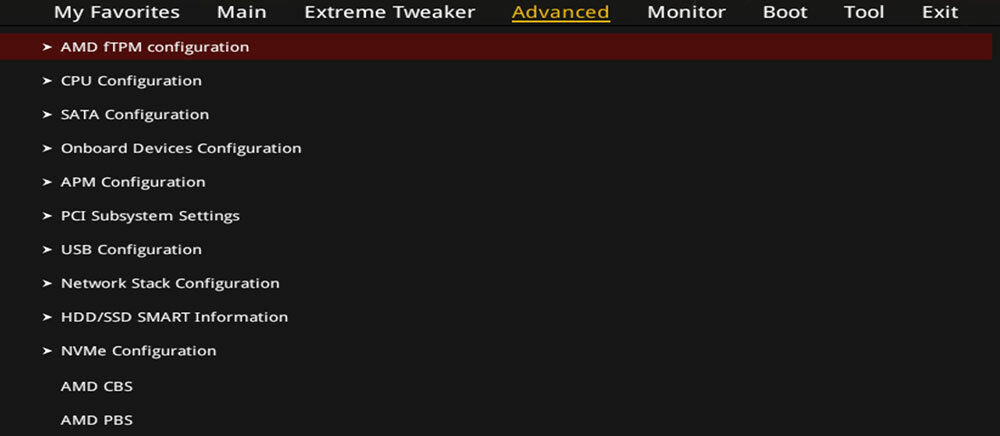

Настройка остальных подсистем матплаты — накопителей, слотов PCI Express, сетевых контроллеров, звука, USB — в разделе Advanced.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

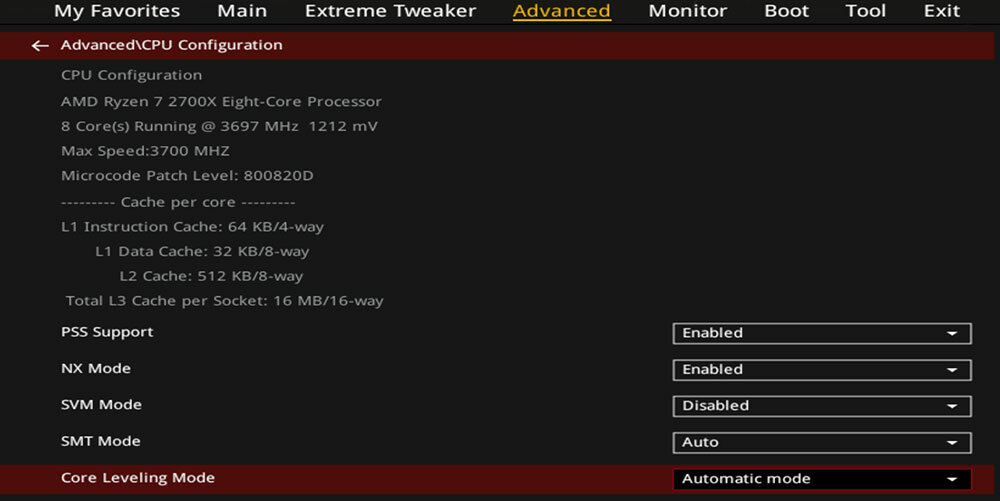

Отдельный подраздел посвящен параметрам процессора и его опциям, наборам инструкций и фирменным технологиям.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

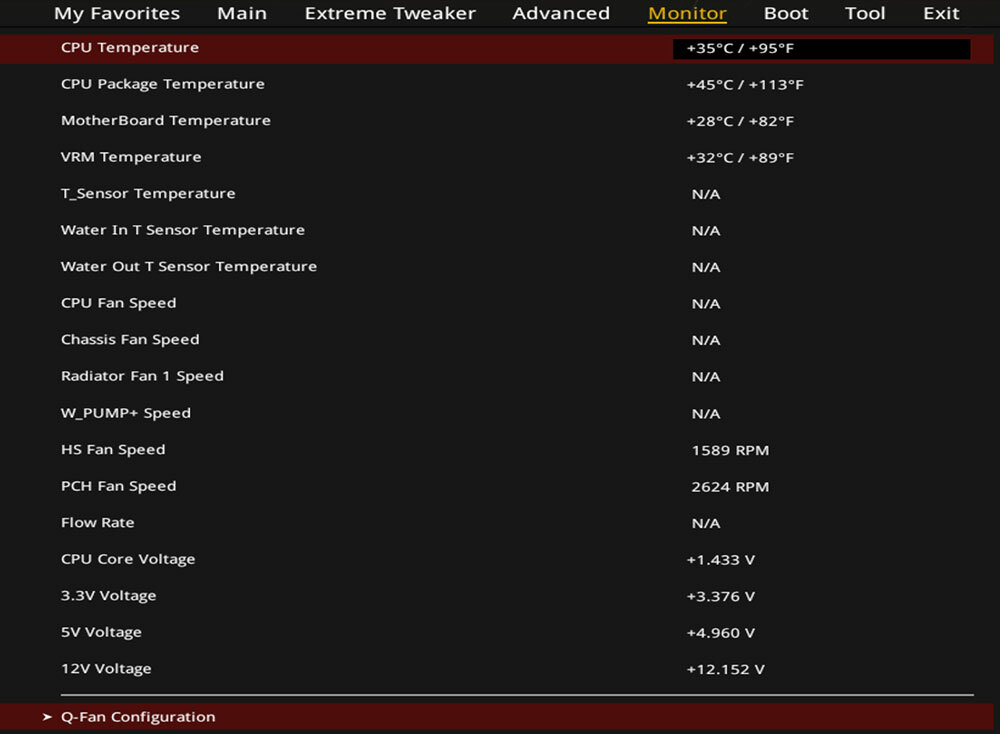

Раздел Monitor — все для наблюдения за напряжениями, температурами, оборотами.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

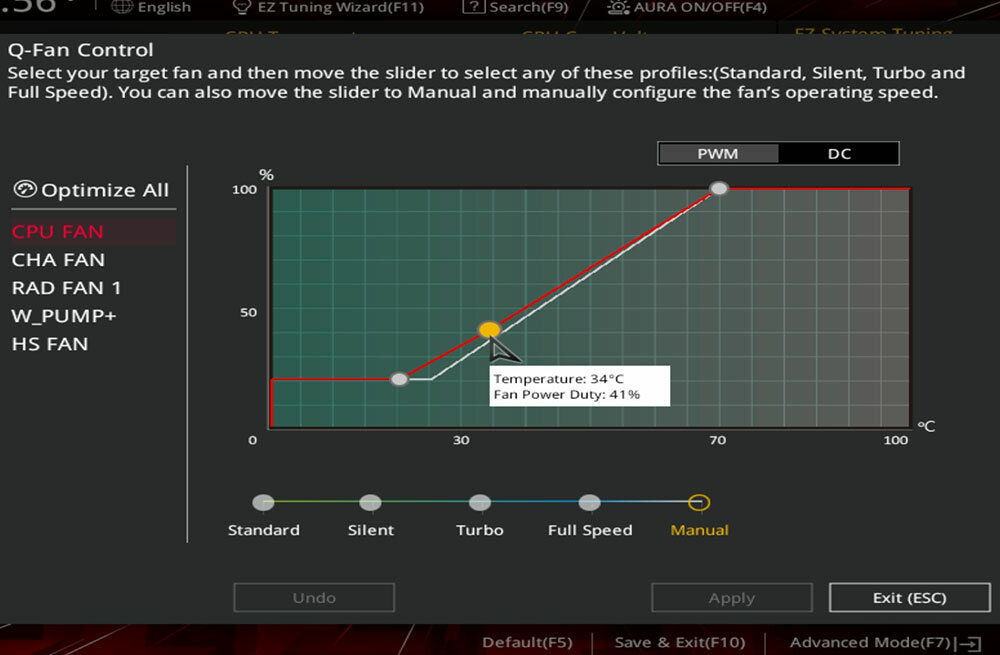

Там же можно настроить график зависимости оборотов в утилите Q-Fan Control для каждого вентилятора.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

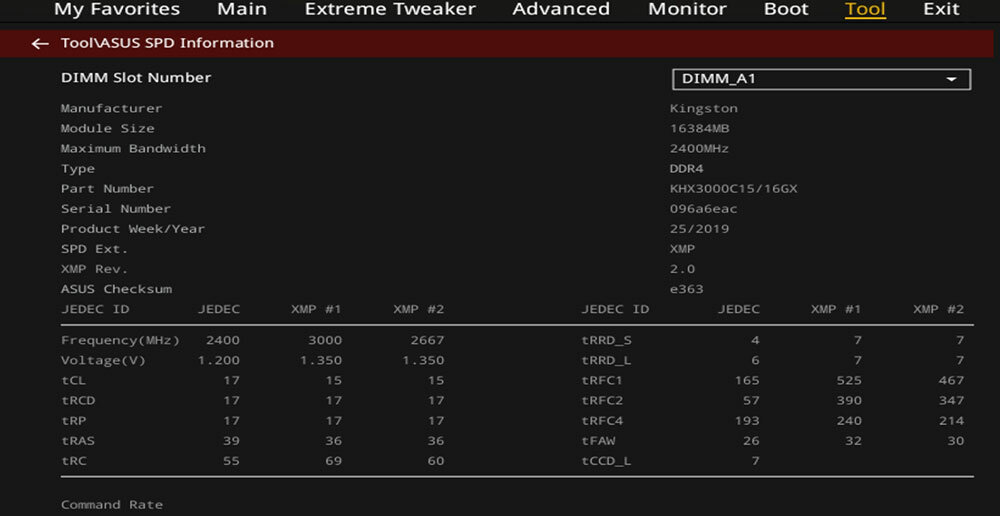

Одна из самых полезных утилит в разделе Tool — SPD Information, выдает всю информацию из микросхемы SPD на модулях. Там же есть утилиты для очистки диска (SSD), мониторинга режимов работы видеокарты, обновления BIOS.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Фирменное ПО

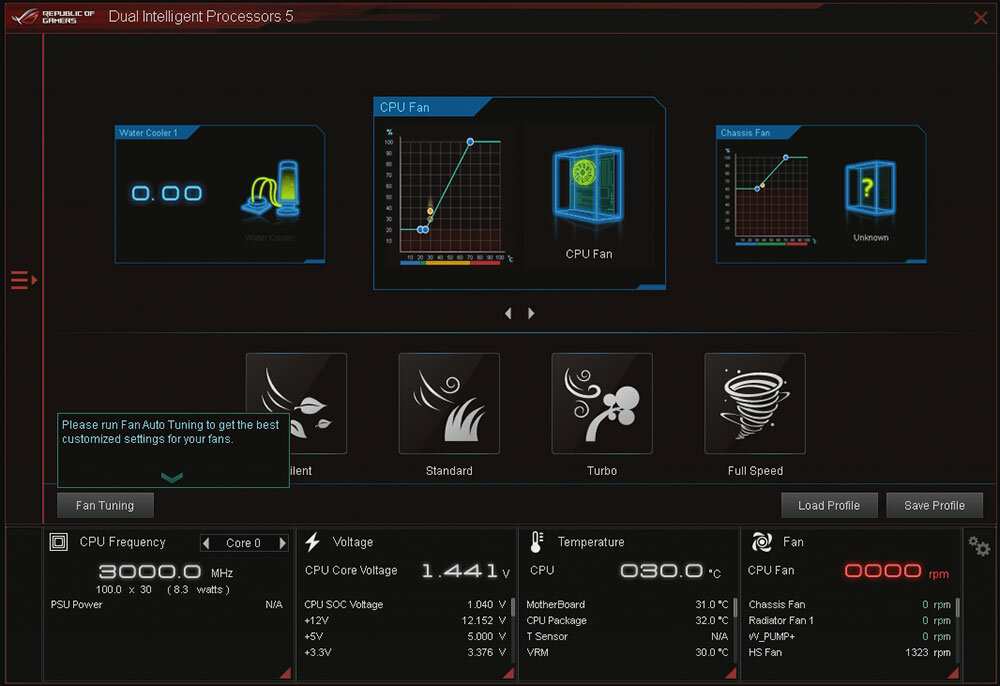

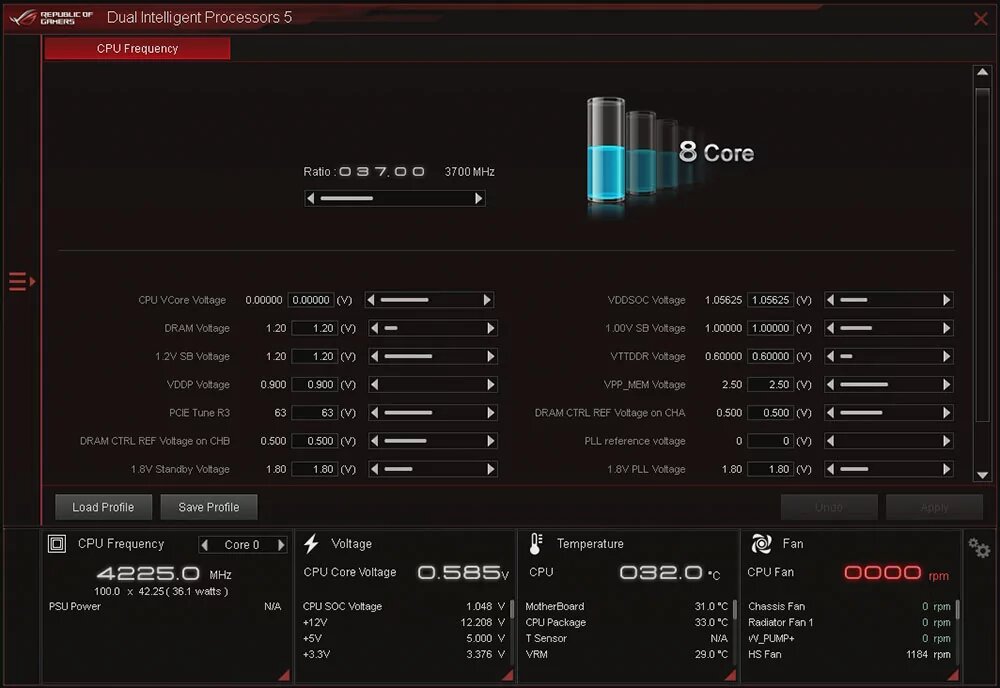

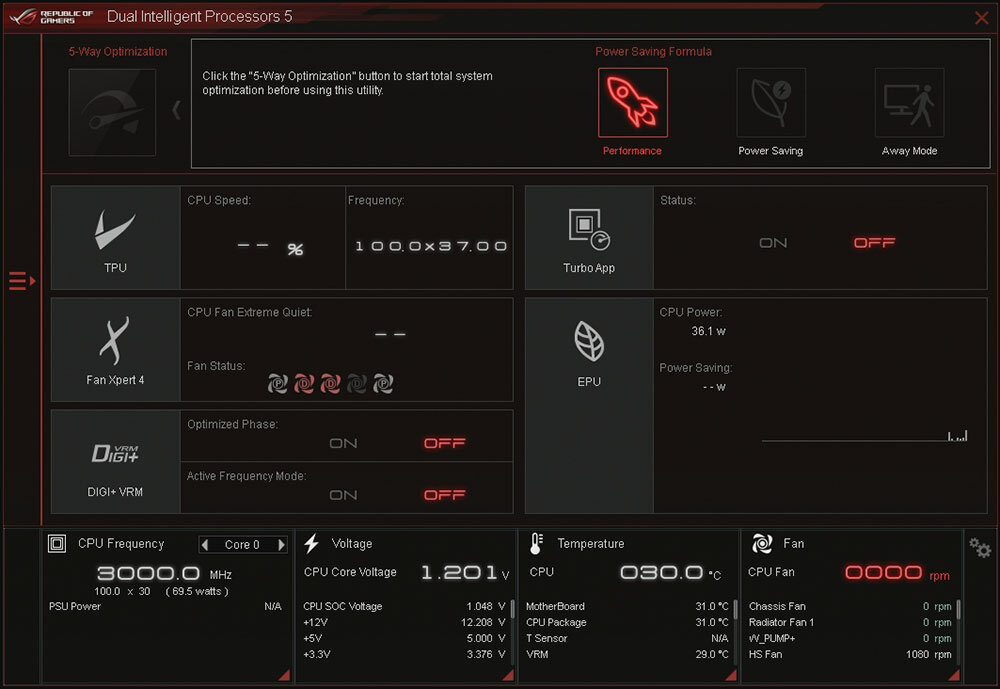

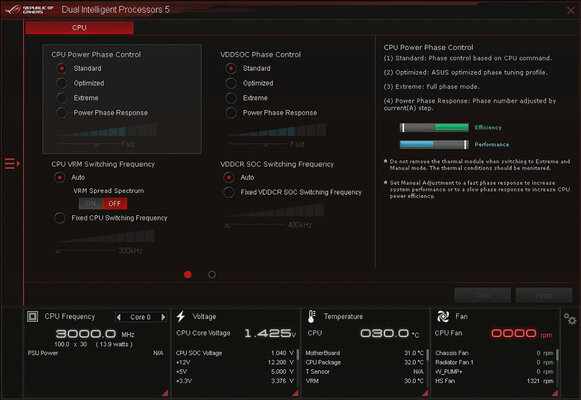

Аналог раздела Extreme Tweaker в среде Windows — утилита Dual Intelligent Processor 5. Приятный графический интерфейс, возможность «авторазгона», наглядный мониторинг параметров.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Все базовые параметры процессора, в том числе напряжения, можно увидеть и скорректировать на отдельной вкладке.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Есть и аналог Q-Fan Control с интуитивно понятным меню выбора и таким же широким набором возможностей.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

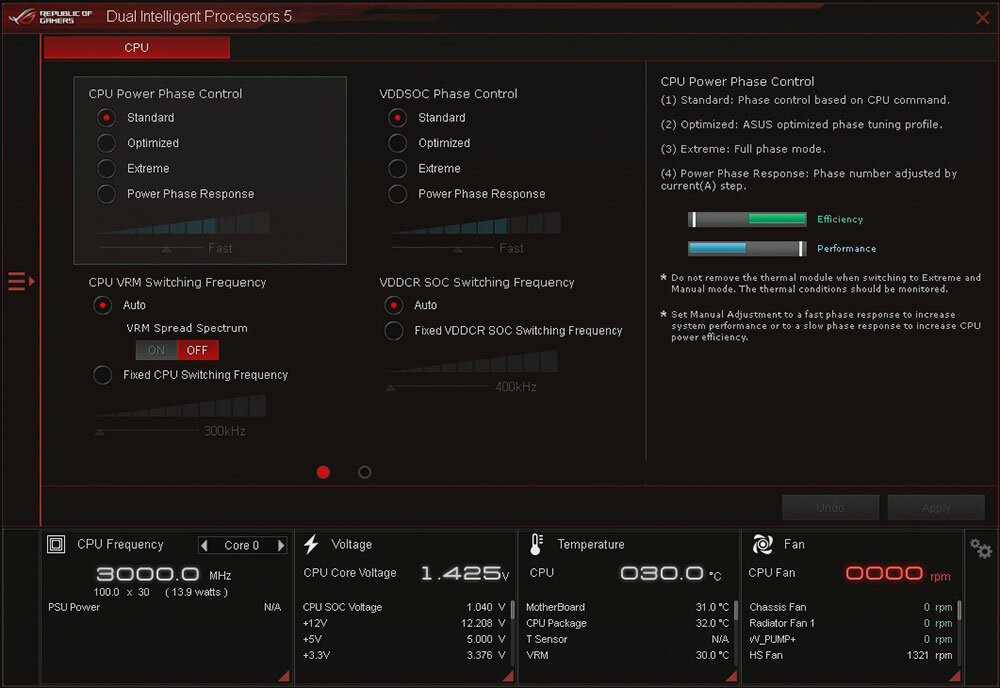

Отдельная вкладка посвящена режимам работы преобразователя питания для процессора. При разгоне последнего однозначно стоит на неё заглянуть.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

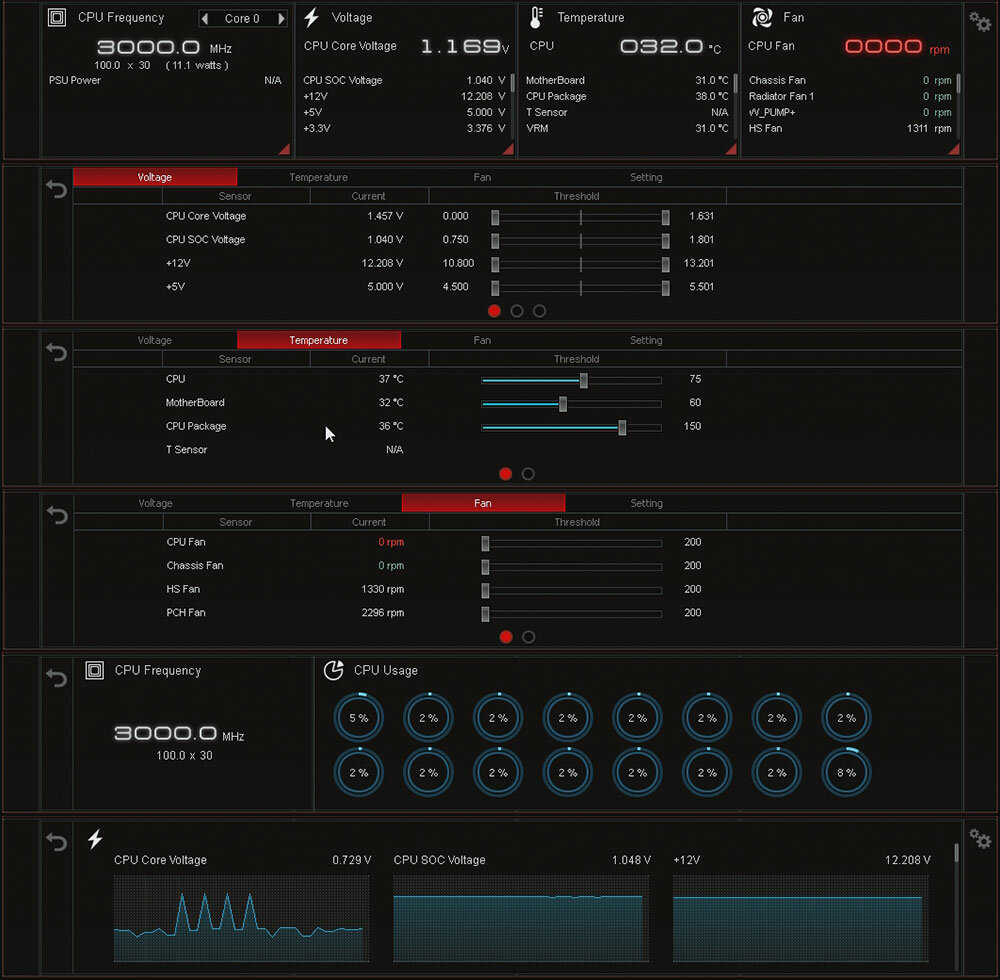

Основное окно мониторинга все время располагается в нижней части окна, и режим отображения можно переключить на график, а также задать порог «безопасных» значений.

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

Отзыв

Предельно компактно и функционально: обзор ASUS ROG Strix X570-I Gaming

ASUS ROG Strix X570-I Gaming — компактная и насыщенная возможностями плата, способная работать с любым процессором Ryzen второго и третьего поколения. При габаритах всего 170 × 170 мм на ней присутствует все, что обычно умещают на полноформатное ATX-решение: и мощная система питания для топовых многоядерных процессоров, и возможность установки габаритного кулера, и эффективная система охлаждения. Кроме того, на плату установлен качественный звук, два слота M.2, беспроводной модуль с поддержкой Wi-Fi 802.11ax. Цена вполне адекватна за подобное компактное решение.

Плюсы:

  • Предельно малые габариты.
  • Мощная подсистема питания.
  • Продуманная компоновка элементов и узлов.
  • Богатый выбор инструментов для разгона и тонкой настройки.
  • Два M.2-слота для накопителей;.
  • Эффективная и компактная система охлаждения.

Может не понравиться:

  • Цена.

Итоговая оценка: 10 из 10.
