Обзор материнской платы ASUS ROG Strix X470-I Gaming

Малогабаритная материнская плата под новейшие процессоры AMD Ryzen
Малогабаритный, тихий и мощный комп – мечта любого пользователя. Слоты на ATX и EATX платах по большей части пустуют, используются один-два PCI Express, два-три SATA и один M.2. Так зачем покупать большой жестяной ящик, ставить туда огромную материнскую плату, если больше половины пространства будет не используется? Правильно, незачем. Под мощные системы нужны малогабаритные, но многофункциональные материнские платы. Такие, как ASUS ROG Strix X470-I Gaming

Технические характеристики

  • Форм-фактор: Mini ITX, 170 х 170 мм
  • Процессорный разъем: Socket AM4
  • Системная логика: AMD X470
  • Оперативная память: 2x DIMM, DDR4-3600 до 32 Гбайт
  • Звук: 7.1 HD audio
  • Сеть проводная: 1 Гбит Ethernet (Intel I211-AT)
  • Сеть беспроводная: Wi-Fi 802.11ac, Bluetooth v4.2
  • Слоты расширения: 1x PCI-Ex16
  • Накопители: x SATA III 6 Gbit/s, 2x M.2
  • Задняя панель: HDMI, RJ45, 2x USB 3.1 Type-A, 4x USB 3.0, 3x 3,5 мм аудиоджек, 1x ASUS Wi-Fi GO!
  • Цена: 15 000 рублей

Комплектация

Коробка скромных размеров, раза в четыре меньше обычного картонного бокса для ATX платы.
Обзор материнской платы ASUS ROG Strix X470-I Gaming — Комплектация. 1

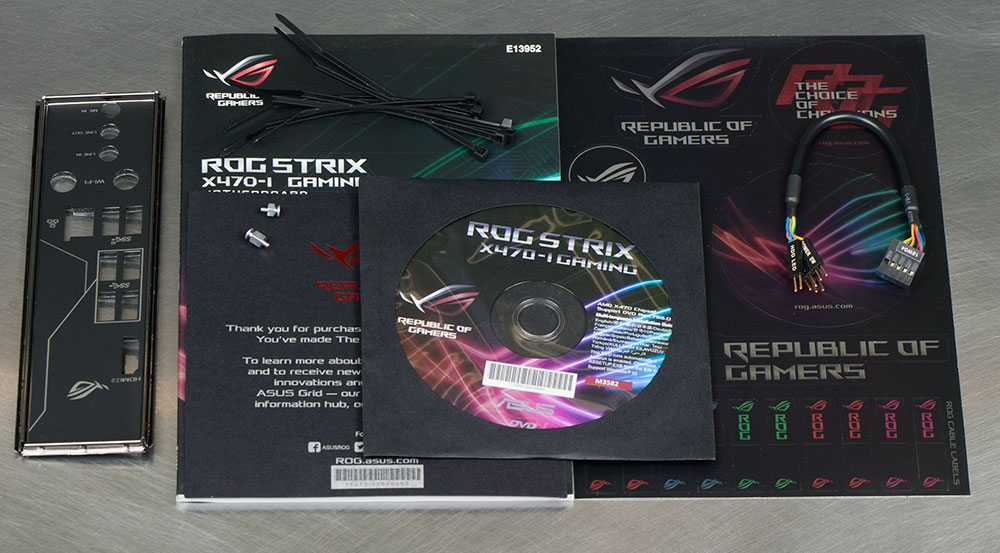

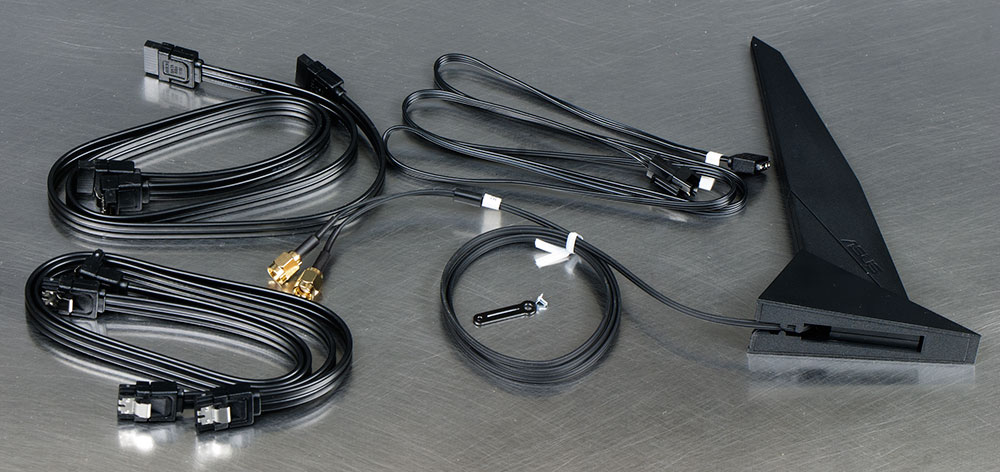

Аксессуаров приложили стандартный набор – инструкция, наклейки, заглушка на заднюю панель, диск с драйверами, SATA кабели, антенна, шлейф подключения подсветки. Да, тренды пробрались уже во все форм-факторы, и даже если на текстолите между разъемами мизинца не пролезет, то для доброго десятка светодиодов всегда найдется место.

Внешний вид

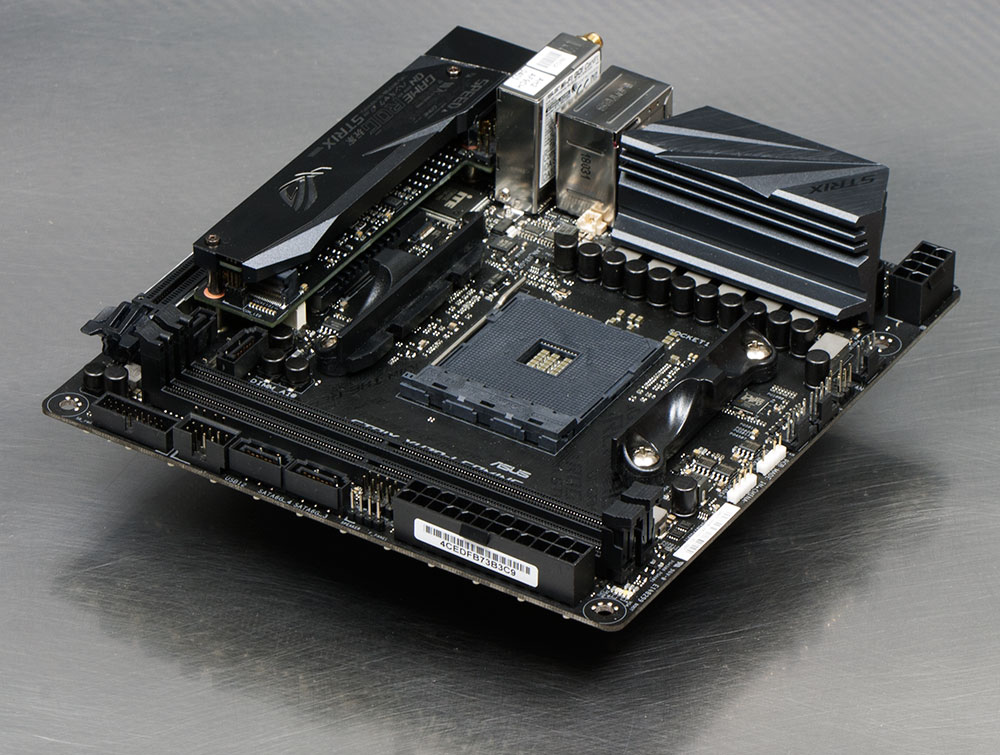

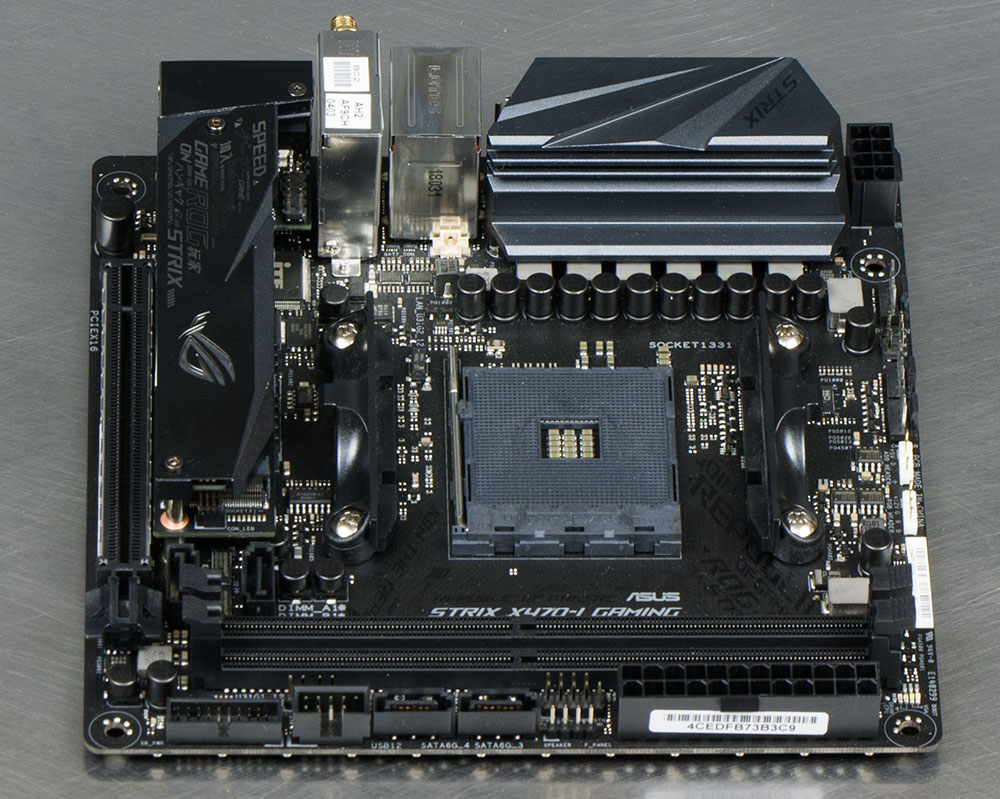

Полноразмерная игровая плата, ужатая до габаритов Mini ITX, выглядит так:
Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 1
Монтаж очень плотный. Все, что не уместилось на основной плате, монтируется на отдельных мелких друг над другом. Этим ITX матери похожи на блоки питания - в дешевых и слабых сериях все помещается на одном куске текстолита, в дорогих же целые блоки выносятся на отдельные печатные платы для экономии места.

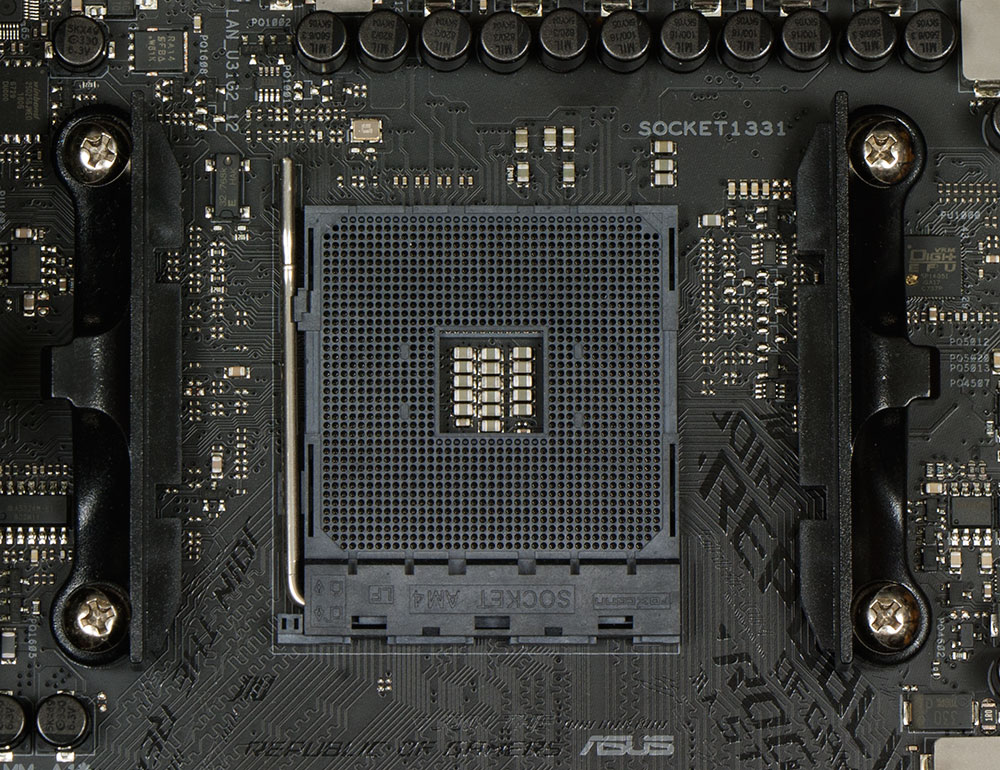

Интересен тот момент, что плата под процессоры AMD. Socket AM4 занял немало места, но около пластиковых опор крепления достаточно свободного места под габаритные кулеры.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 2

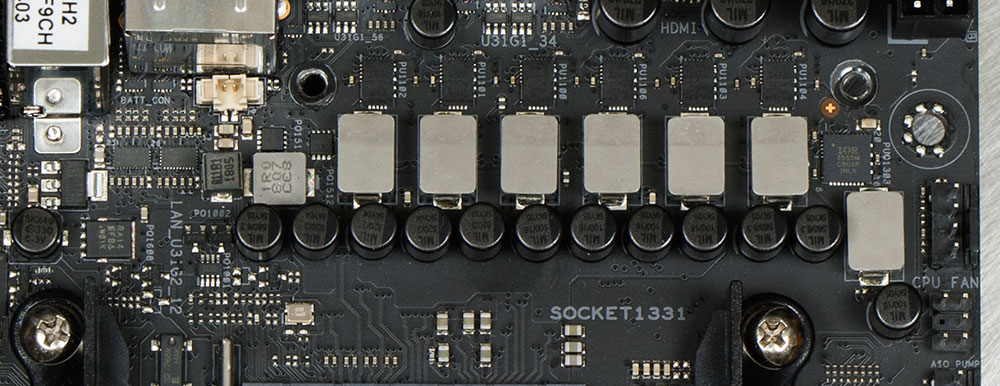

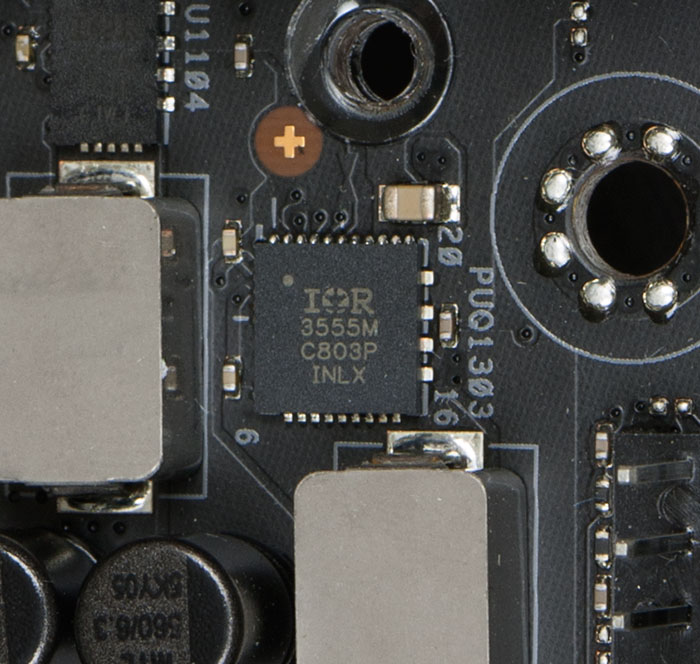

Поддерживаются все Ryzen, включая 2700X с TDP 105 ватт. Для него нужен мощный преобразователь питания, и он тут есть, аккурат между сокетом и задней панелью. Всего шесть фаз, управляется контроллером IR3555.

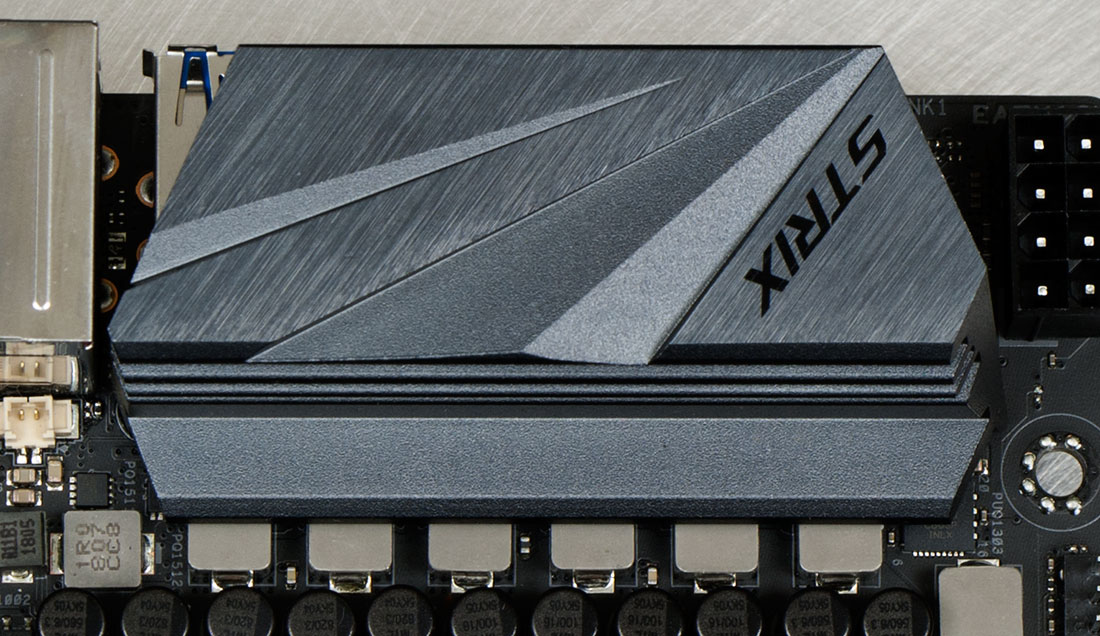

На силовые транзисторы установлен крупный радиатор, смещенный в сторону задней панели, дабы не мешать СО на процессоре.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 5

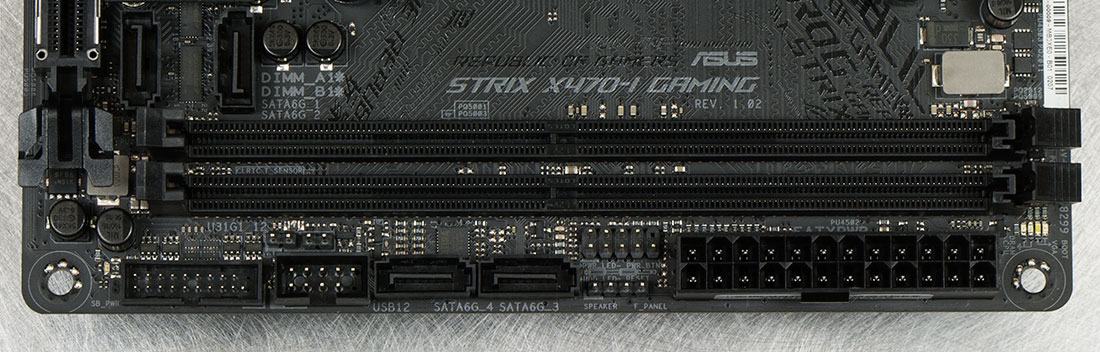

Разъемов под оперативную память всего два. Расстояния между слотами достаточно, чтобы влезли планки с крупными радиаторами. Поддерживаются модули частотой до DDR4-3600 включительно.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 6

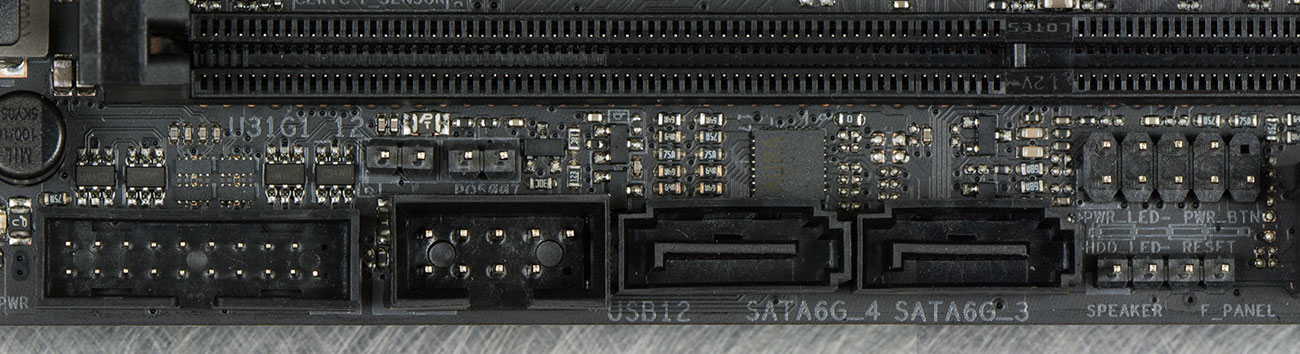

Ниже слотов DIMM контактные колодки второго и третьего USB, два из четырех SATA, да штырьки индикаторов передней панели корпуса.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 7

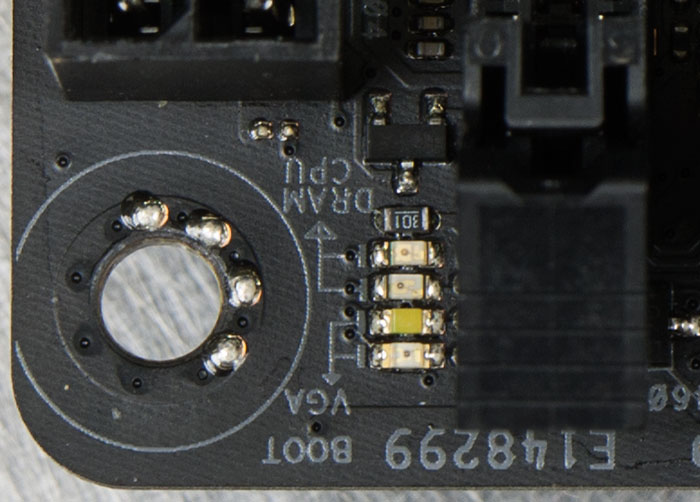

Справа от розетки подключения питания ATX24 распаяны четыре светодиода, отображающие этапы прохождения POST. Это, конечно, не двухзнаковый индикатор, но понять ход процесса можно.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 8

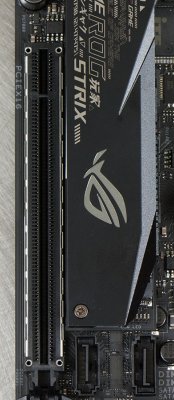

Слот PCI Express один, с шестнадцатью линиями, под видеокарту. Разместили у самого края, что не совсем «классика» для ITX плат, но иначе никак.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 9

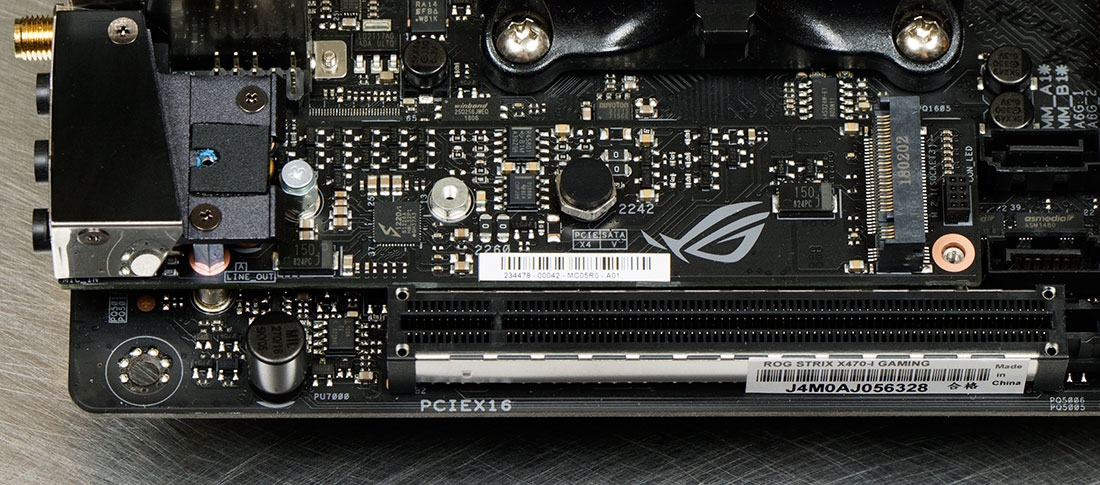

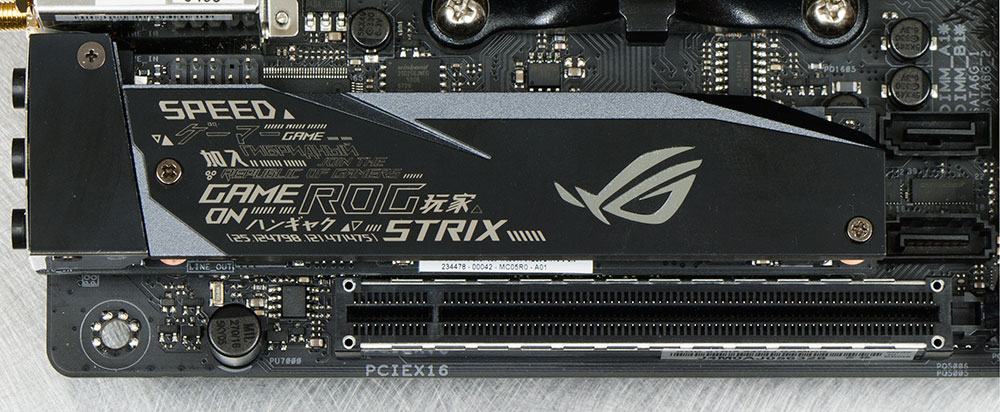

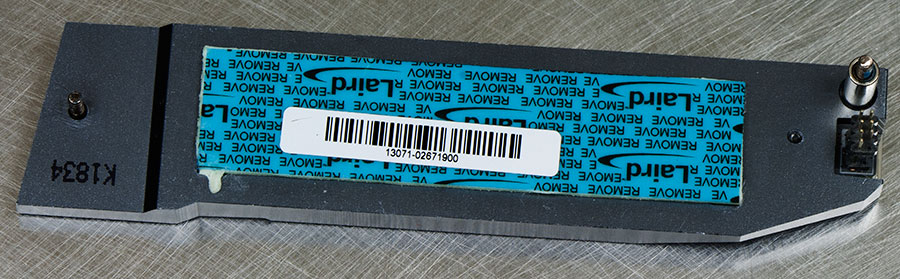

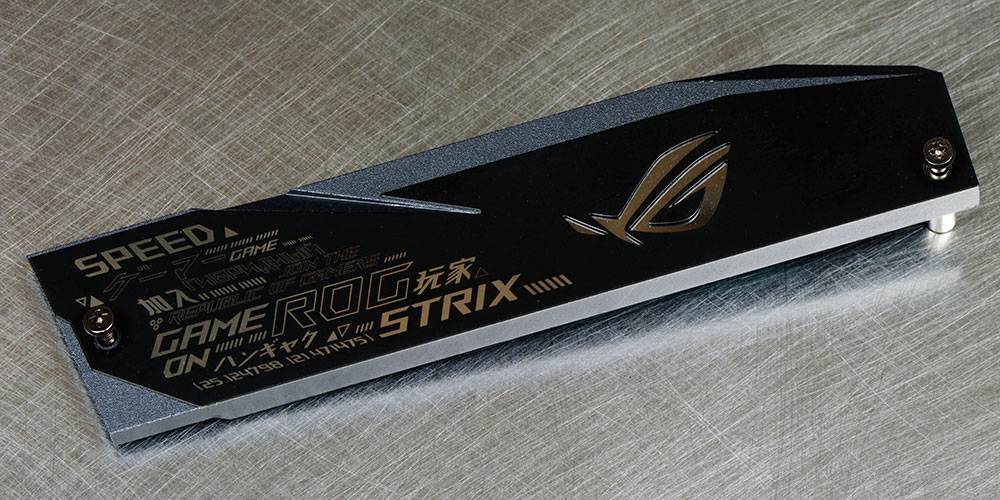

Сразу за PCIEx16 многоэтажная конструкция, венчает которую радиатор одного из M.2 слотов. Справа о неё – ещё два SATA. Логотип ROG на радиаторе подсвечен, питание подается через семиштырьковый коннектор.

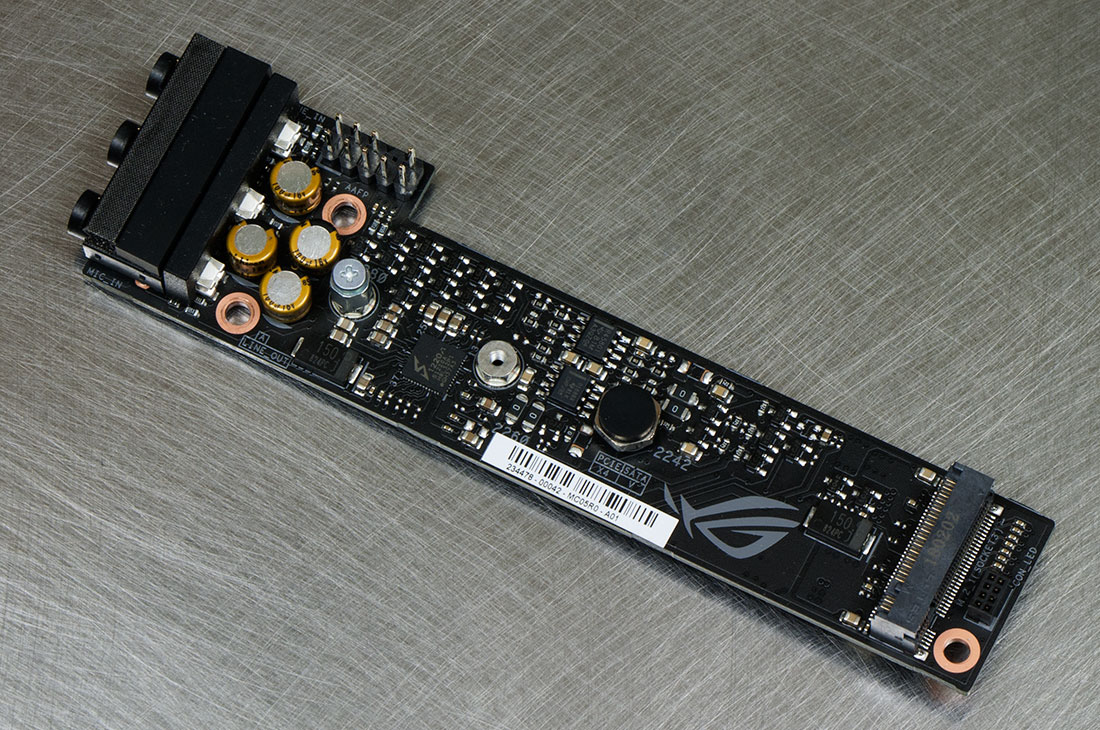

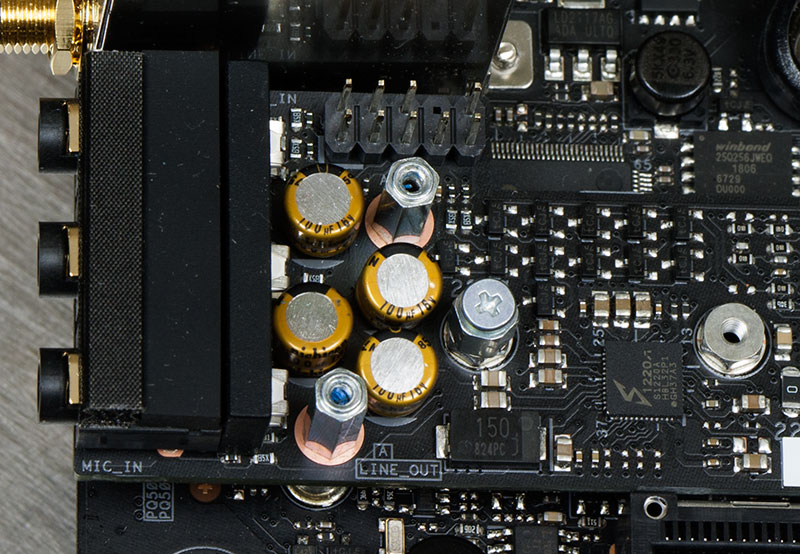

Под ним небольшая печатная плата, на которой смонтирован M.2 разъем, аудиокодек и три миниджека.

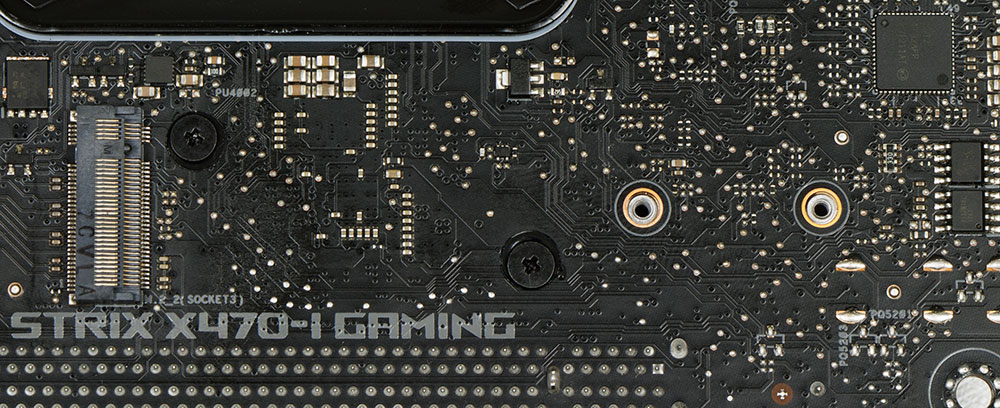

Второй M.2 – на обратной стороне платы, аккурат под системной логикой.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 16

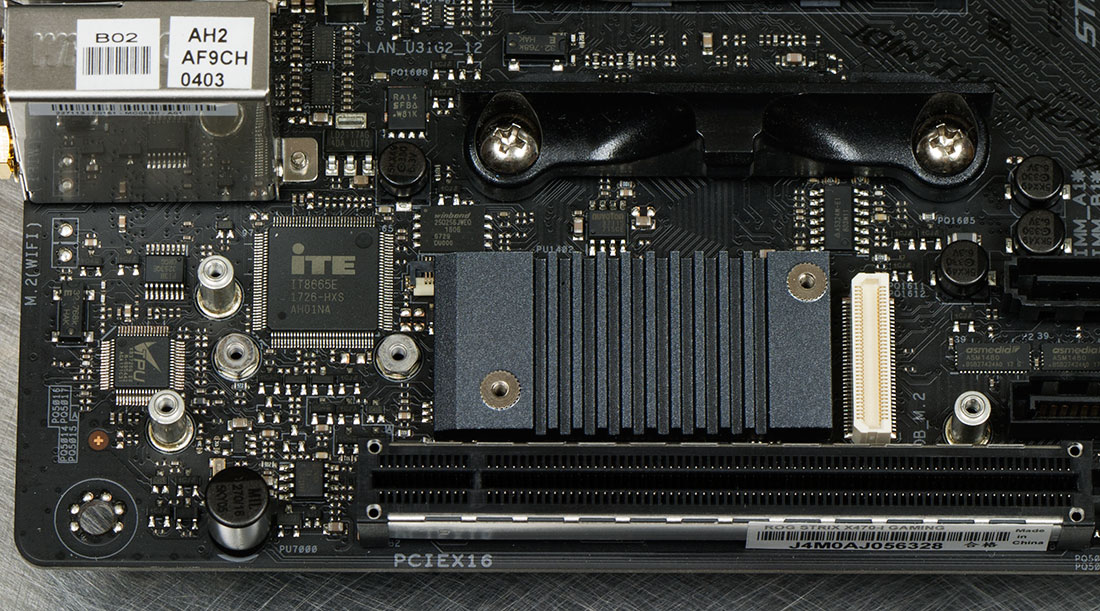

На «первом этаже» — чипсет с небольшим радиатором, микросхема управления TPU и «мультик» (контроллер ввода-вывода) IT8760E.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 17
Вот так на минимальной площади можно просто и надежно разместить и накопитель с радиатором, и звуковую карту, и в разводку под чипсет на основной плате не вмешиваться.

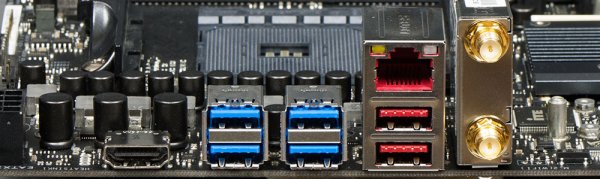

Задняя панель скудновата – шесть USB разных версий, HDMI и проводная сеть, три джека аудиокарты и две высокочастотных розетки под антенну Wi-Fi 802.11ac и Bluetooth.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 18
Вообще беспроводная сеть на ITX платах встречается гораздо чаще, чем на ATX. Не очень понятна причина такой избирательности. Многие пользователи охотно откажутся от проводов при наличии высокоскоростной «беспроводки» с выносной антенной, гарантирующей хороший прием в бетонных коробках.

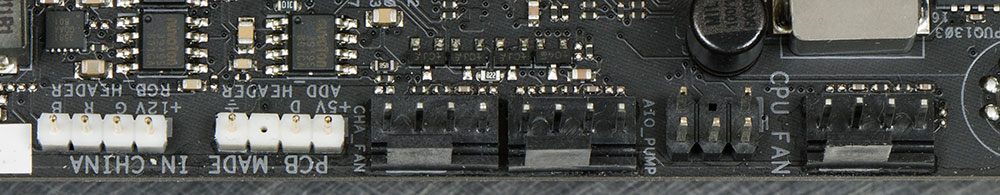

Четырехконтактных разъемов под вентиляторы три, один из них может питать мощный потребитель (помпу СВО, например). Рядом четырехштырьковая колодка для обычной RGB ленты и трехштырьковая – для адресной.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 19

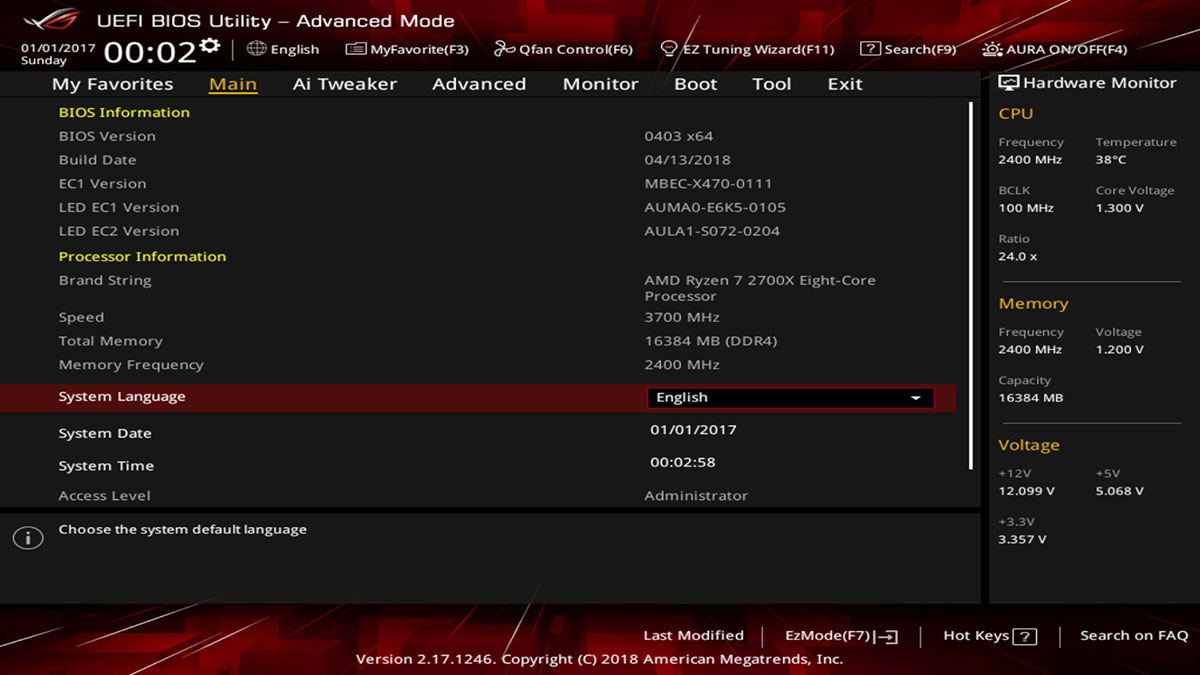

UEFI меню BIOS претерпело незначительные сокращения по сравнению с оным на полноразмерных ATX платах.

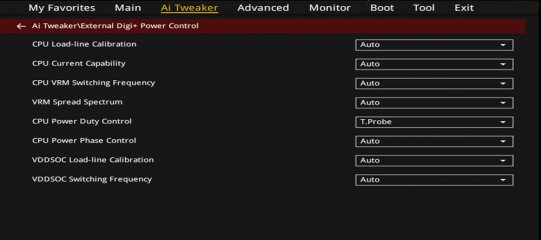

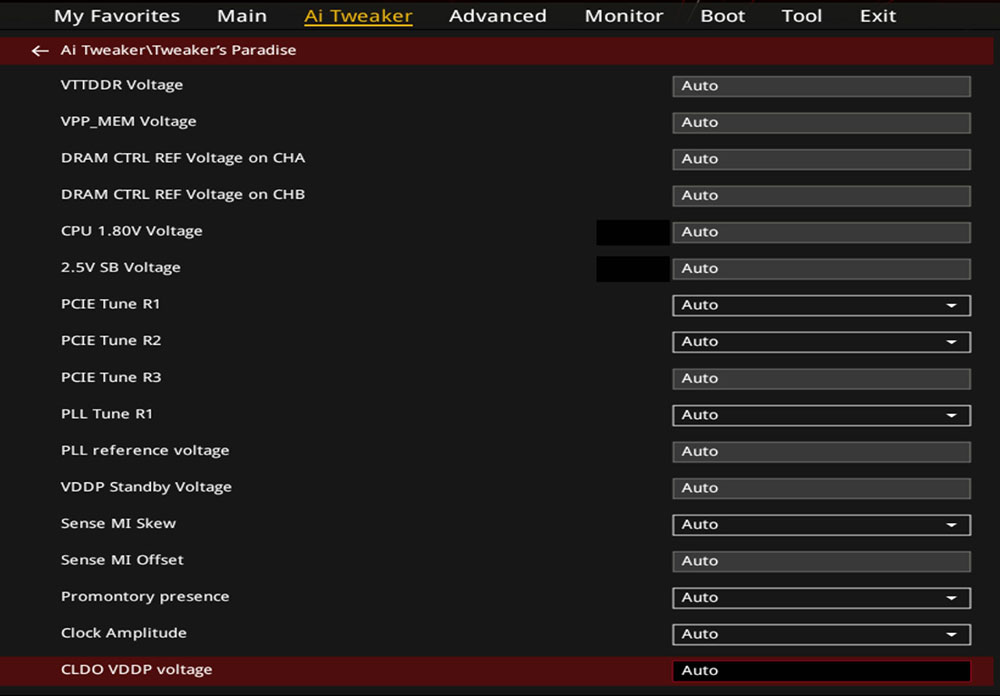

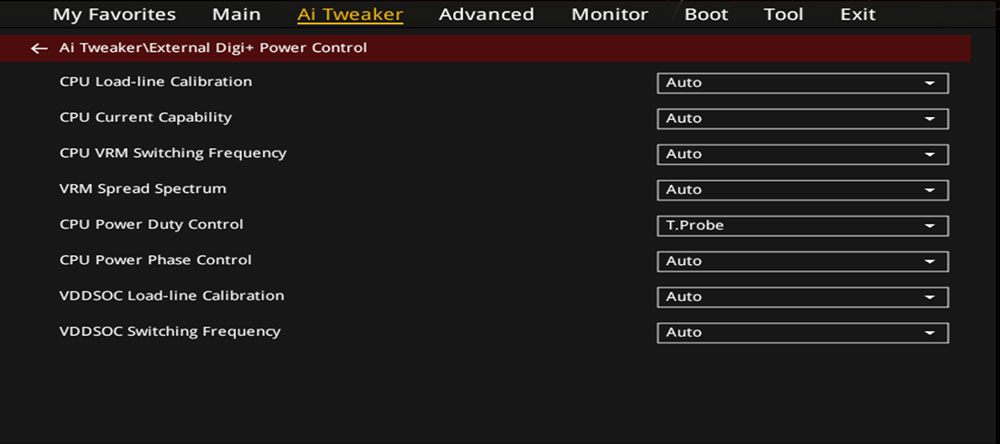

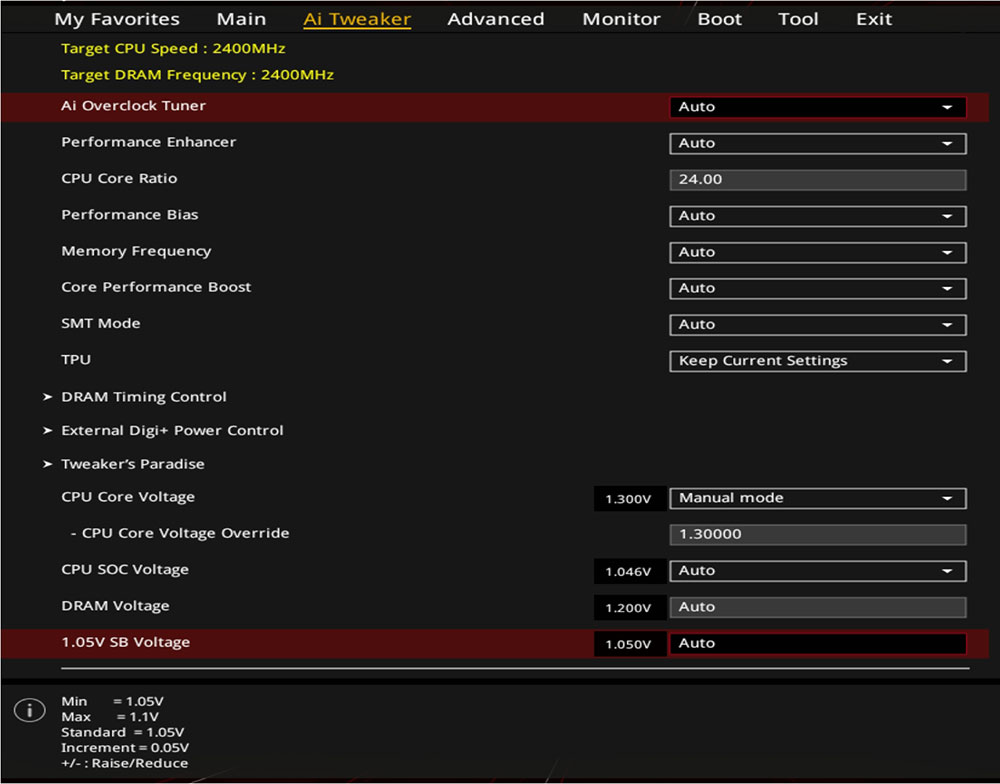

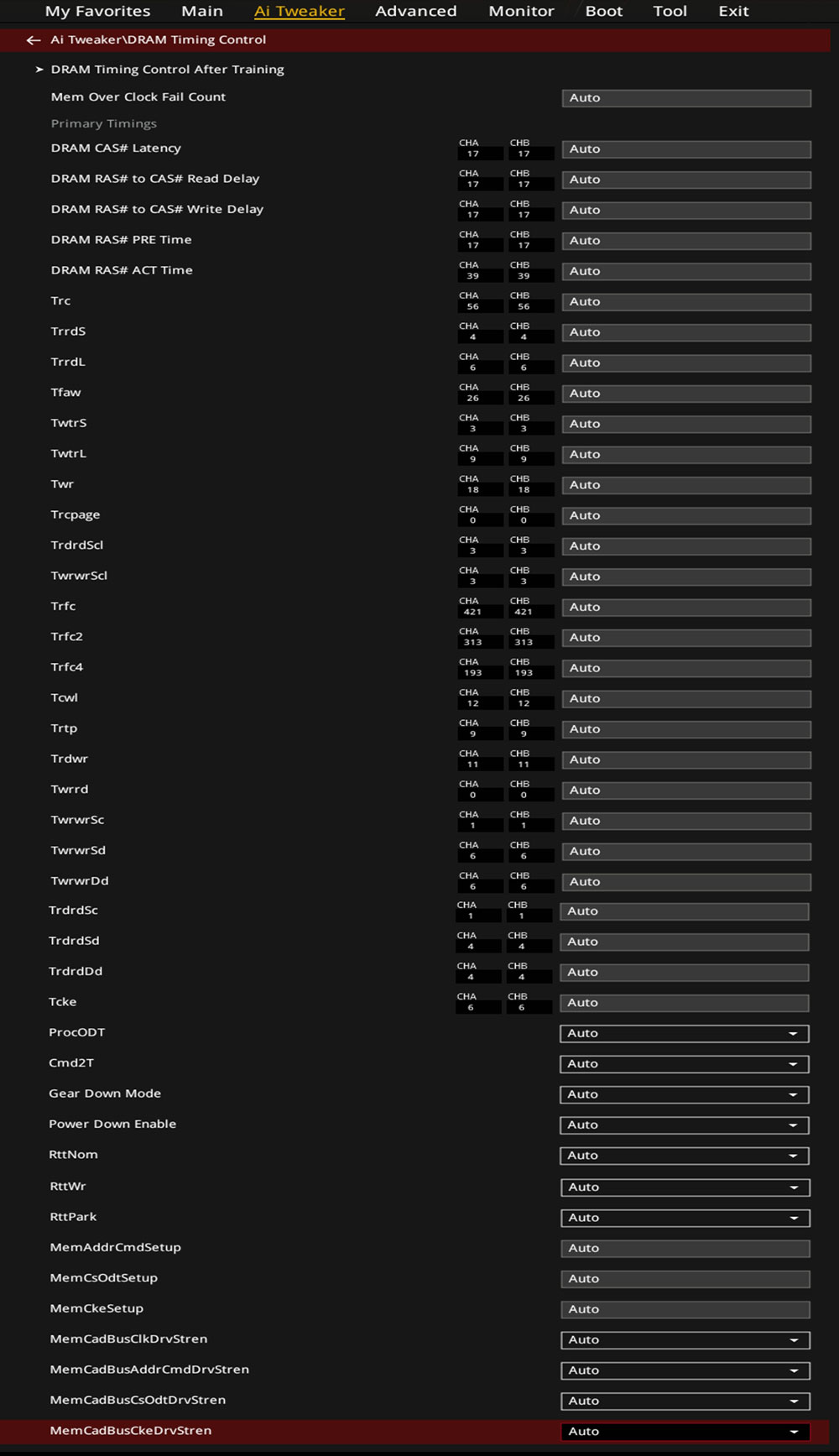

В разделе Ai Tweaker все так же много опций для изменения напряжений, частот и таймингов.

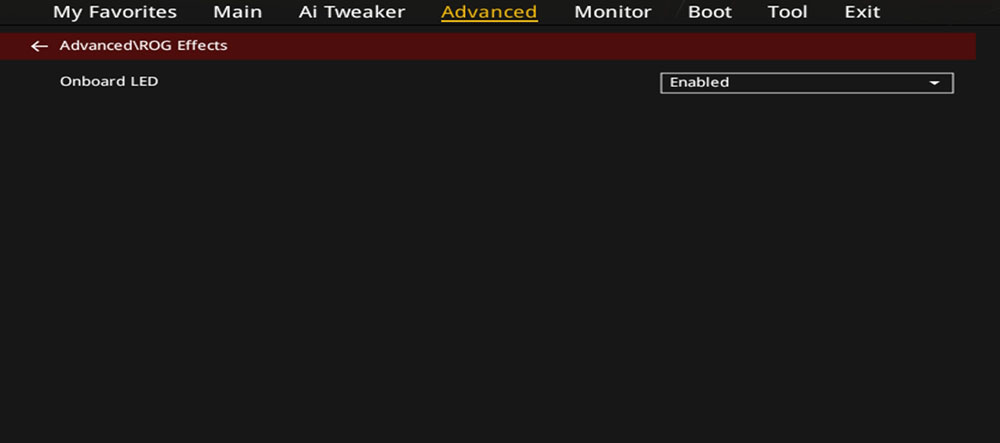

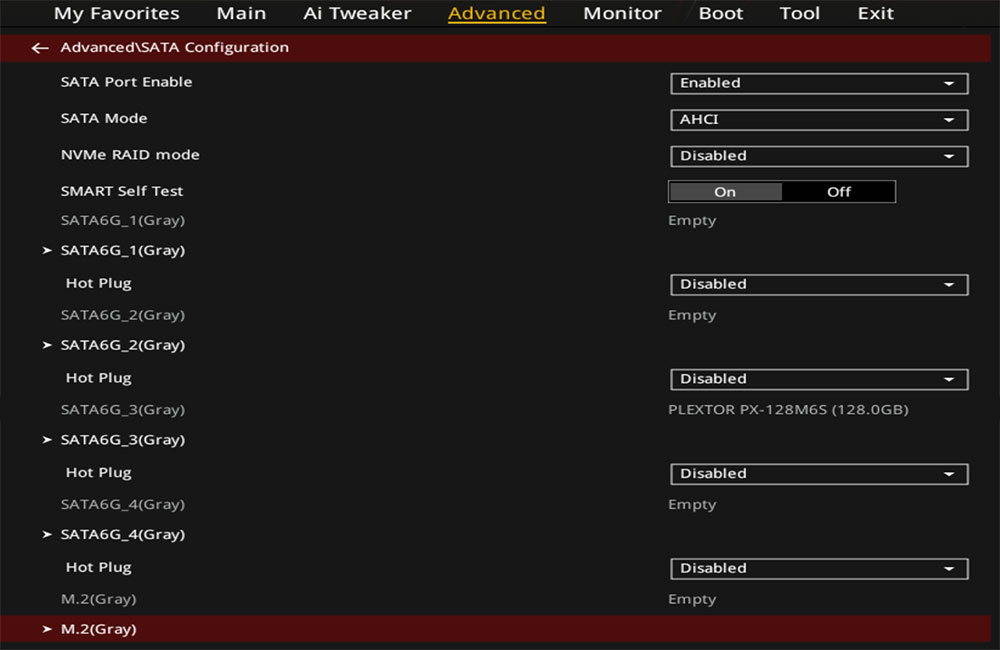

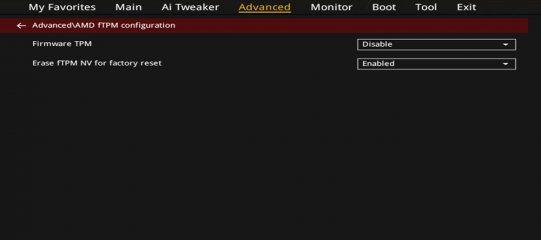

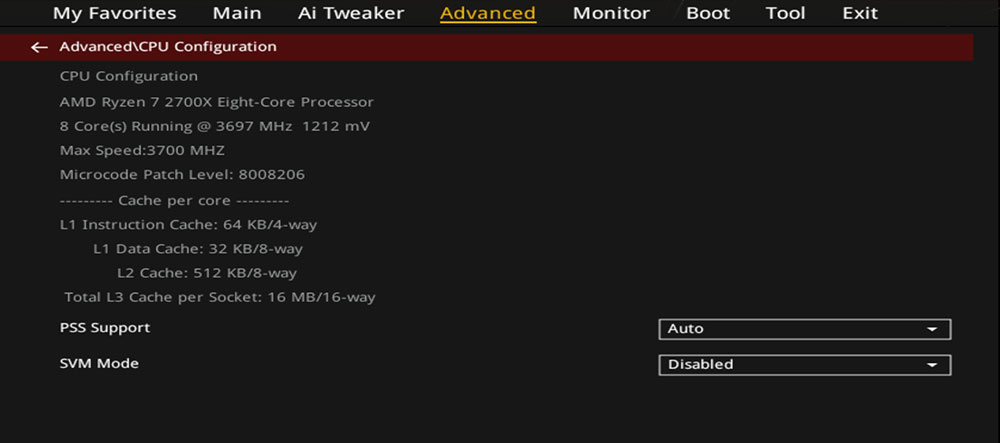

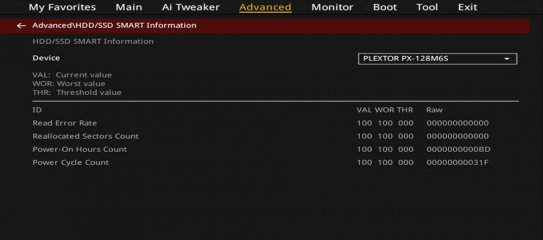

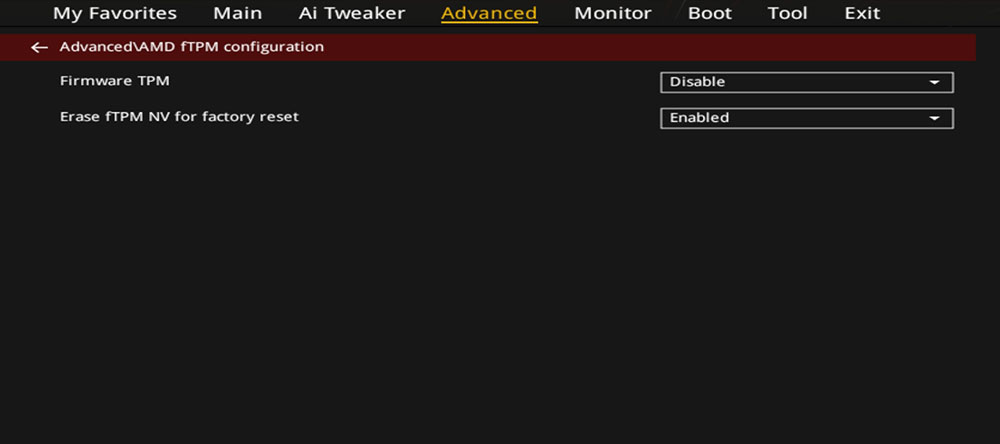

Раздел Advanced позволяет детально настроить режимы работы процессора, слотов и интерфейсов.

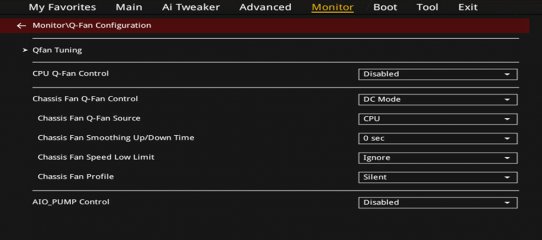

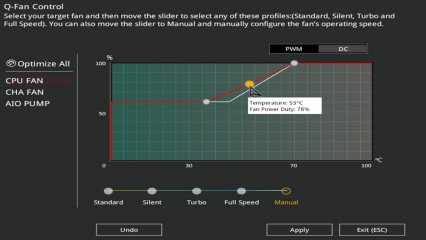

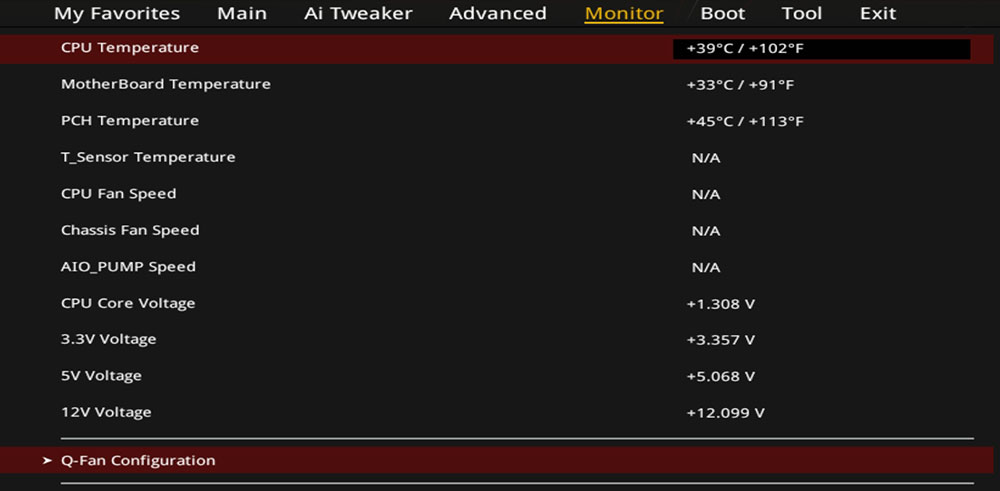

Температурный мониторинг доступен в полном объеме, равно как и настройка оборотов вентиляторов.

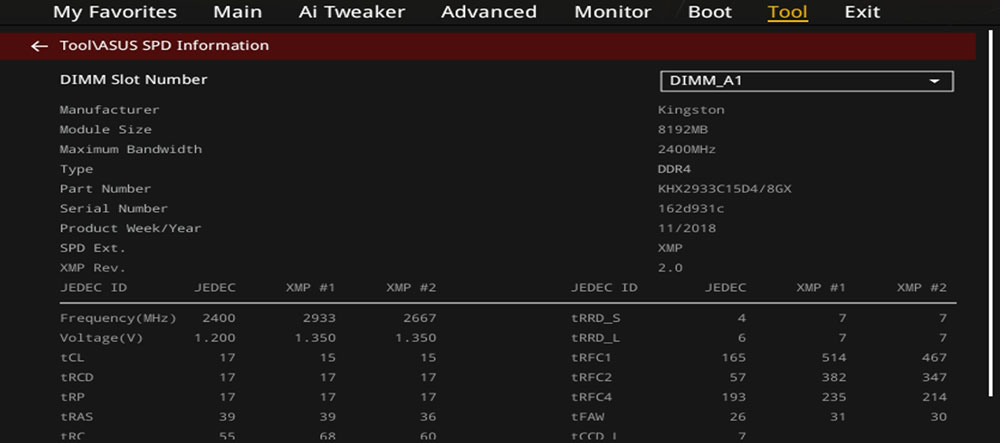

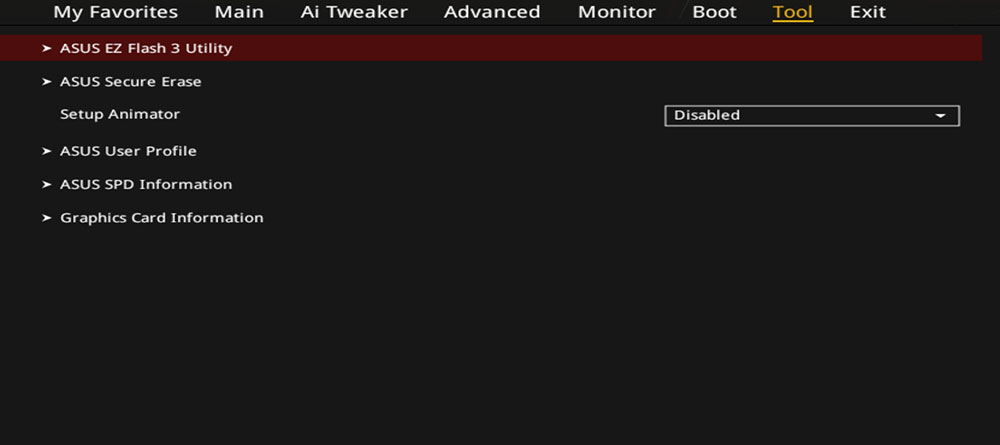

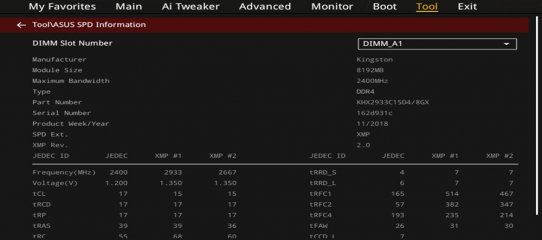

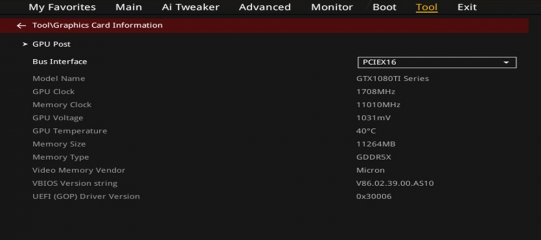

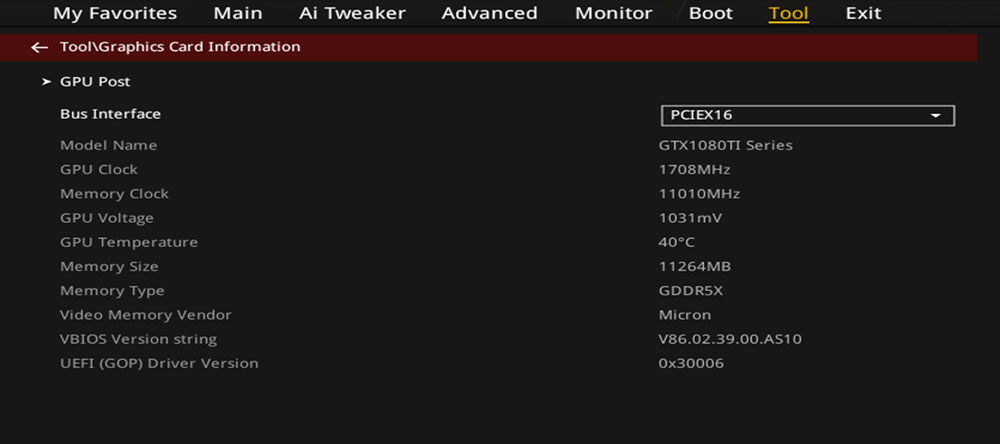

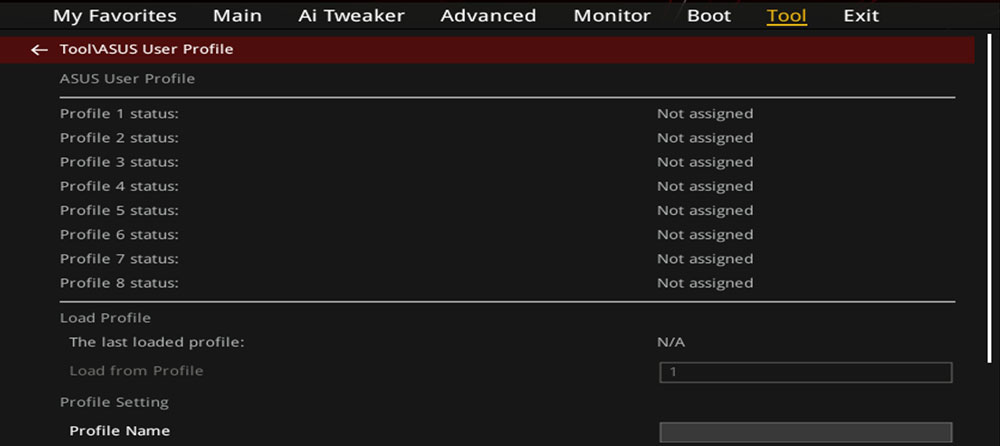

В разделе Tools собраны небольшие, но очень полезные при настройке системы утилиты. Можно быстро узнать содержимое SPD оперативной памяти, посмотреть данные видеокарты, «запомнить» настройки в одном из профилей или наоборот, подгрузить их.

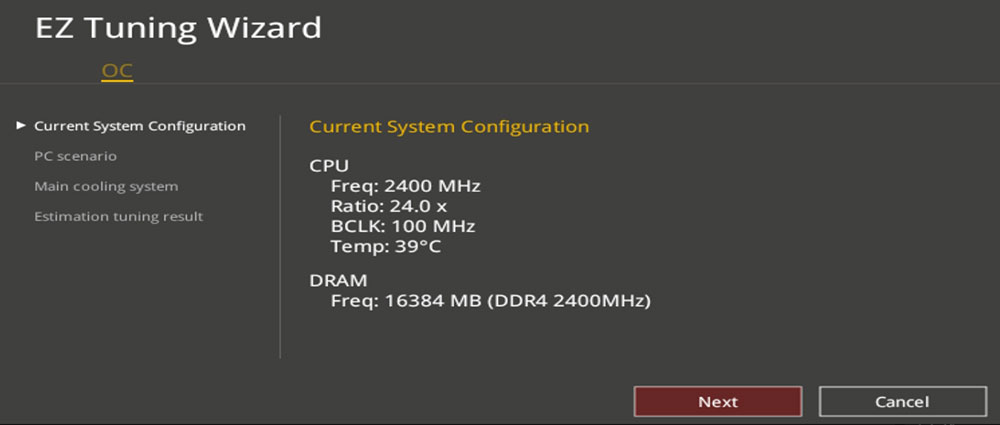

Есть и средство авторазгона для простых пользователей – EZ Tune Wizard.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 39

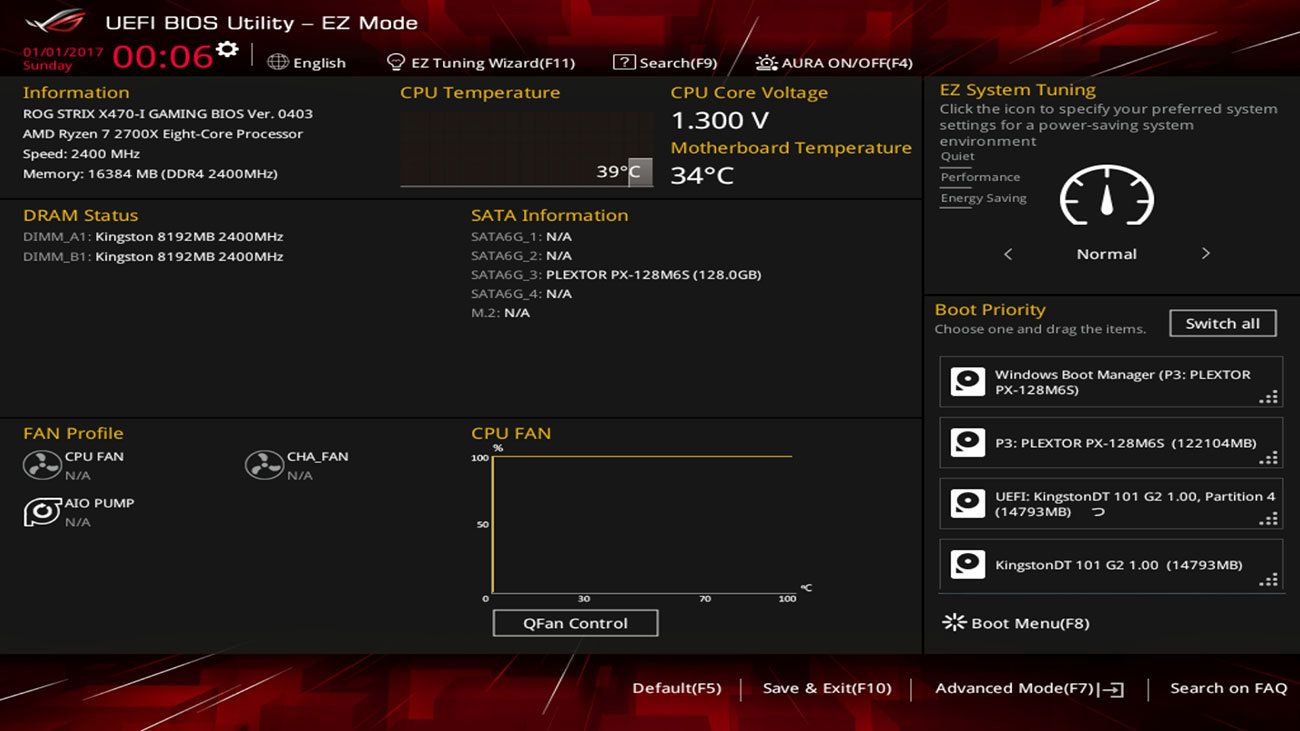

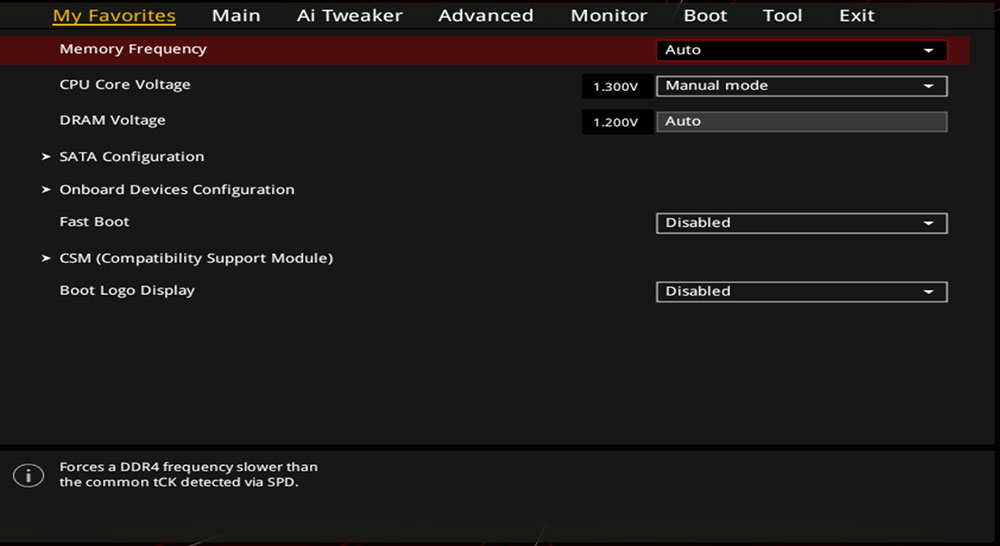

Для них же – сокращенная версия обширного меню, отображающая на одном экране все необходимое.

Обзор материнской платы ASUS ROG Strix X470-I Gaming — Внешний вид. 40
В целом плата понравилась. Процессор Ryzen 7 2700X подхватился без проблем и работал в составе игровой платформы совместно с картой GTX 1080 Ti Poseidon неделю. Каких-либо минусов, связанных с уменьшением габаритов, я не ощутил. Можно пожаловаться на отсутствие кнопок быстрого старта, перезагрузки и сброса BIOS, но подобные платы крайне редко работают на открытых стендах, и особой надобности в них нет.

Подведём итоги

ASUS ROG Strix X470-I Gaming – отличная малогабаритная материнская плата под новейшие процессоры AMD Ryzen. Она отлично подходит для постройки как игровой, так и рабочей системы в малогабаритном корпусе. Для системы питания не составит труда прокормить топовые камни AMD под Socket AM4, да и проблем с установкой габаритных видеокарт материнка не доставит. Все необходимое для разгона и тюнинга есть в BIOS, и, пожалуй, единственный объективный недостаток платы – малое количество USB разъемов, как на задней панели, так и под колодки.

Цена адекватная – постройка полноценной матплаты в Mini ITX формате с использованием качественных комплектующих стоит недешево, и вряд ли другие производители могут предложить что-то подобное по функционалу и габаритам за меньшие деньги.

Плюсы
  • Малые габариты платы
  • Мощная подсистема питания
  • Поддержка всей линейки процессоров Ryzen
  • Встроенный Wi-Fi 802.11ac и Bluetooth модули
  • Возможность установки двух M.2 накопителей.
  • RGB подсветка

Может не понравиться
  • Мало USB разъемов
  • Цена
