AMD может отмечать в календаре 2020 год как успешный, несмотря на все напасти: процессоры и видеокарты раскупают как горячие пирожки. Материнские платы под новые камни, само собой, выпустили все ведущие компании. И в их числе ASUS с широкой линейкой продуктов на пятисотой серии. Топовые решения на X570 оставим энтузиастам и оверклокерам. Нынче внимание обратим на вершину пользовательского сектора — ROG STRIX B550-F GAMING (WI-FI).
Технические характеристики
- Форм-фактор: ATX (305 × 244 мм).
- Процессорный разъем: Socket AM4.
- Системная логика: AMD B550.
- Оперативная память: 4 × DIMM, DDR4-2133…5100, до 64 ГБ.
- Звук: ROG SupremeFX 7.1 (Realtek ALC S1220A).
- Сеть проводная: 2,5-гигабитный Ethernet (Intel I225-V).
- Сеть беспроводная: Wi-Fi 802.11ax, Bluetooth 5.0 (Intel Wi-Fi 6 AX200).
- Слоты расширения: 2 × PCI-Ex16, 3 × PCI-Ex1.
- Накопители: 4 × SATA III 6 Гбит/с, 2 × M.2 NVMe / SATA III 6 Гб/с 22110.
- Задняя панель: DisplayPort 1.2, HDMI 2.1, USB 3.2 Gen2 (Type-A), 4 × USB 3.2 Gen1, USB 3.2 Gen 2 (Type-C), 2 × USB 2.0, кнопка BIOS Flashback, RJ-45, 2 × SMA (2T2R), 5 × 3,5-мм аудиопорт.
На момент написания обзора цена материнской платы составляет 18 500 рублей.
Комплектация

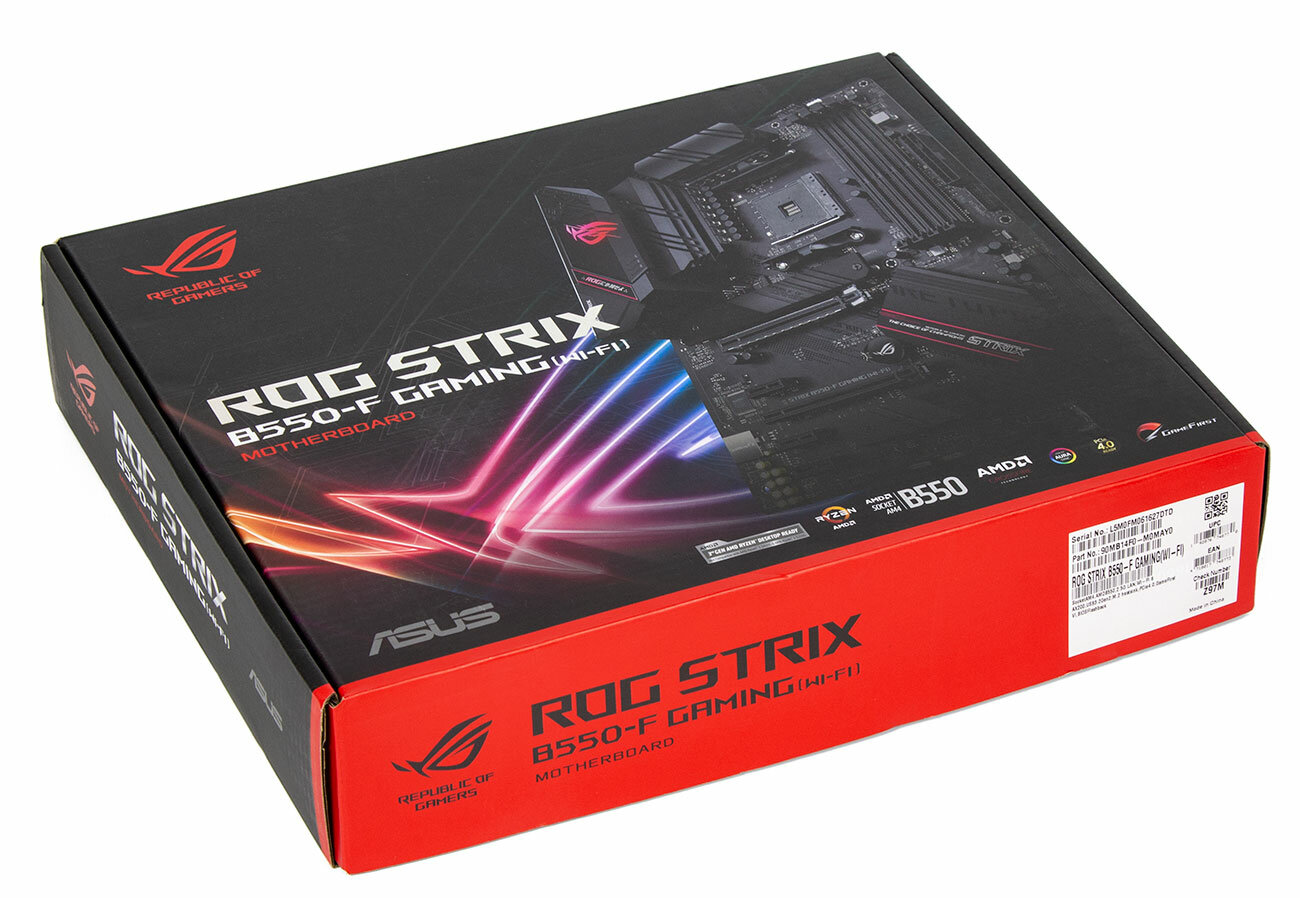

Коробка красно-черной цветовой гаммы — визитная карточка продуктов ROG. Размеры небольшие, в пользовательском сегменте расширенные комплектации нынче редки. И ладно, пусть лучше весь бюджет в проектирование направят.

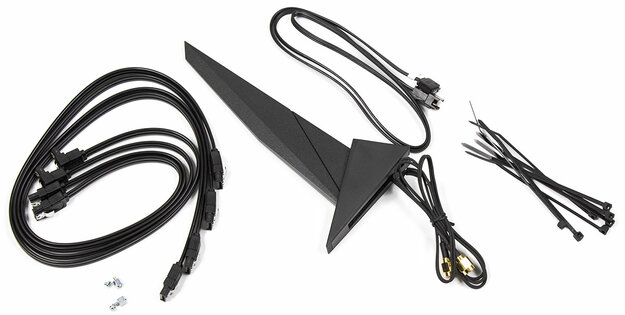

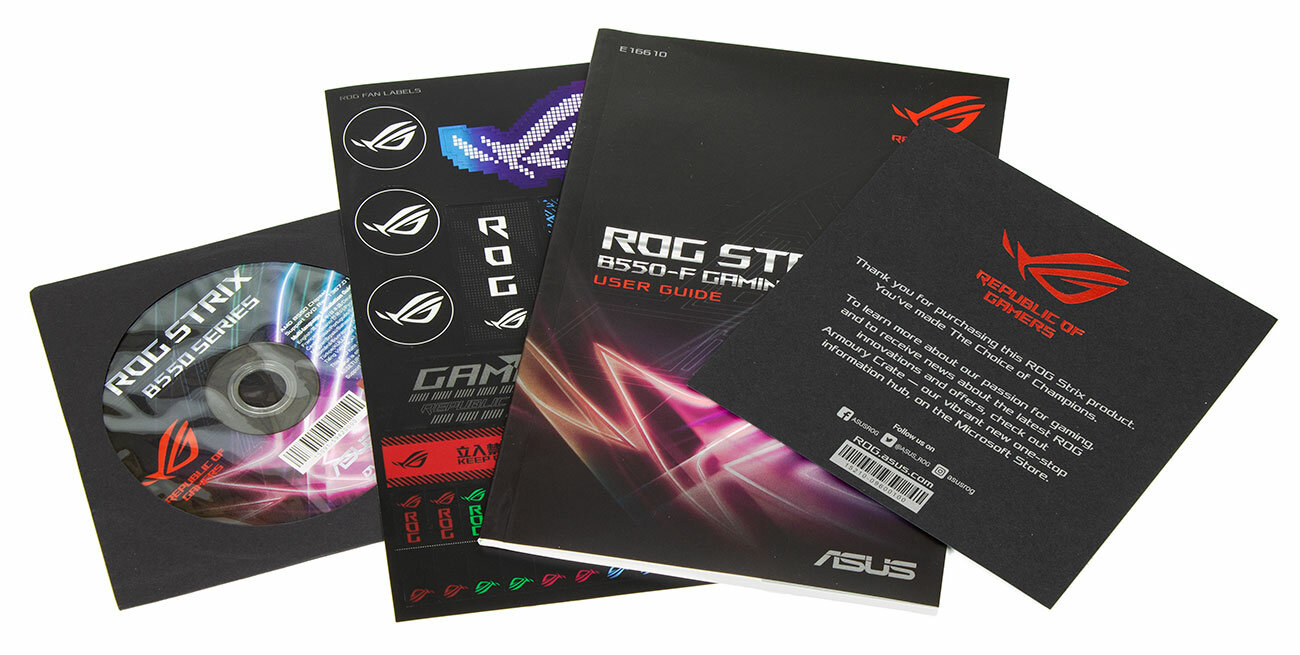

Но совсем «голой» плату никто не выпустит, дежурный набор инструкций, наклеек, кабелей, антенн и стяжек положили.
Внешний вид

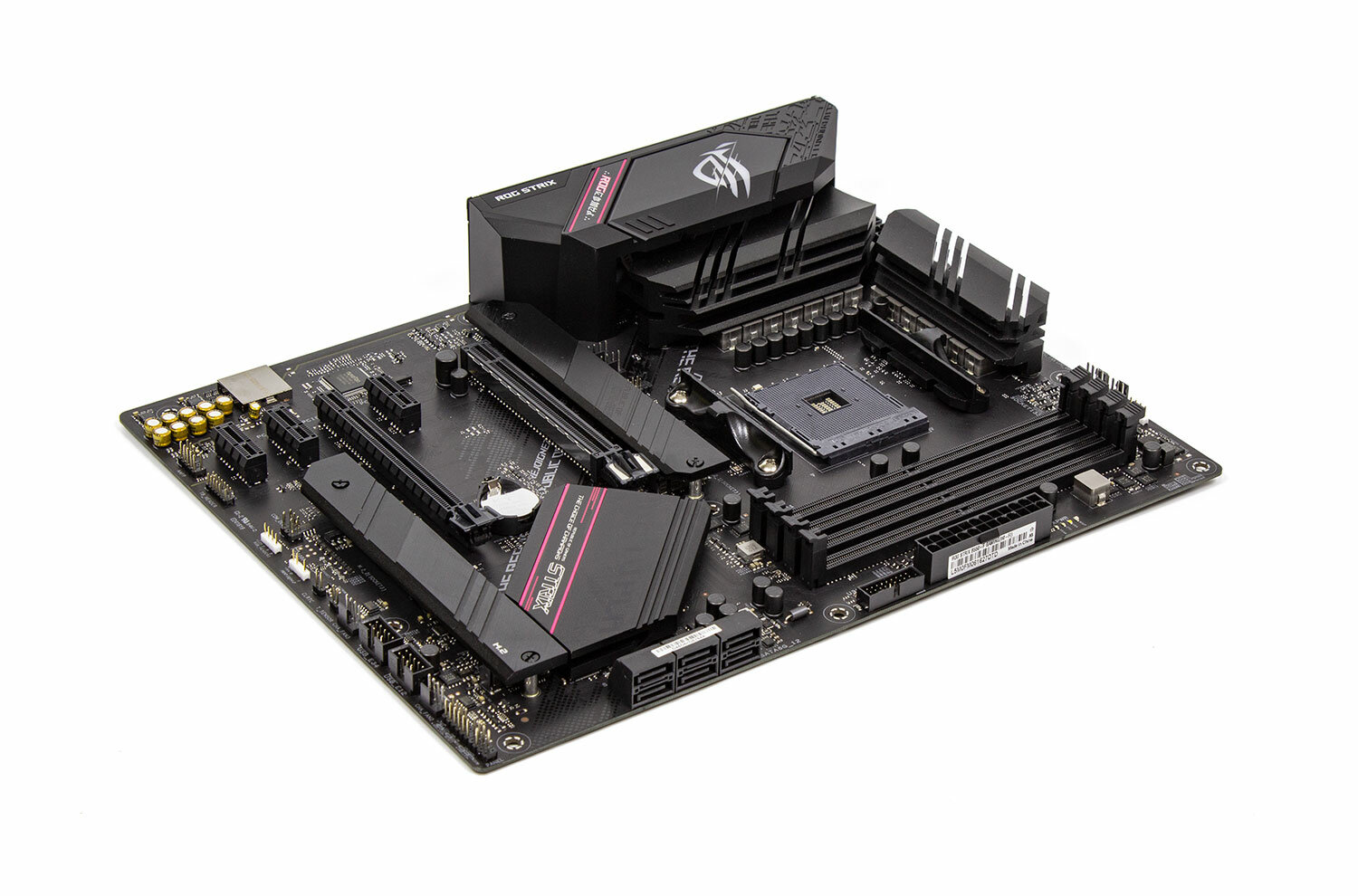

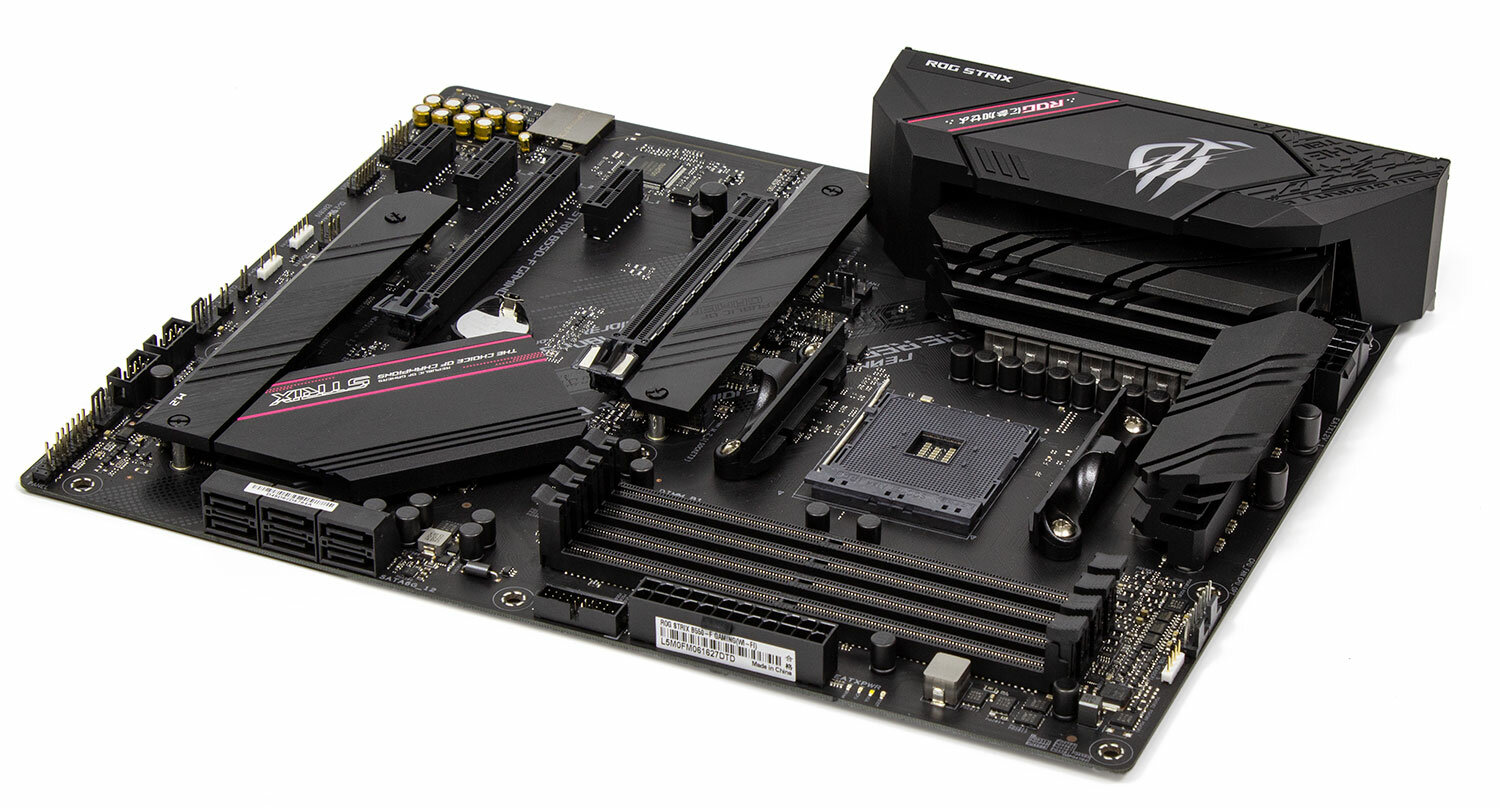

Из всех «черных» плат, ROG STRIX можно узнать издалека по характерному оттенку и дизайну радиаторов. В общем, впечатления положительные: солидно, внушительно, органично.

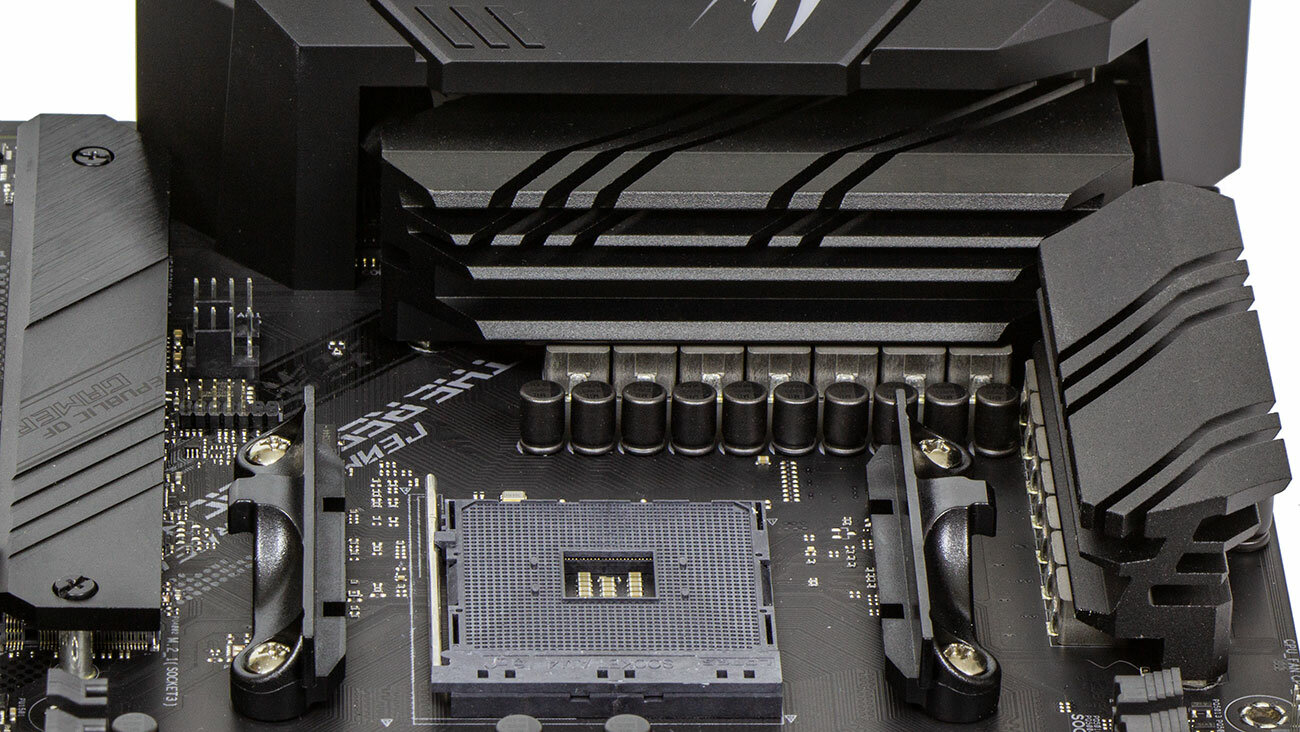

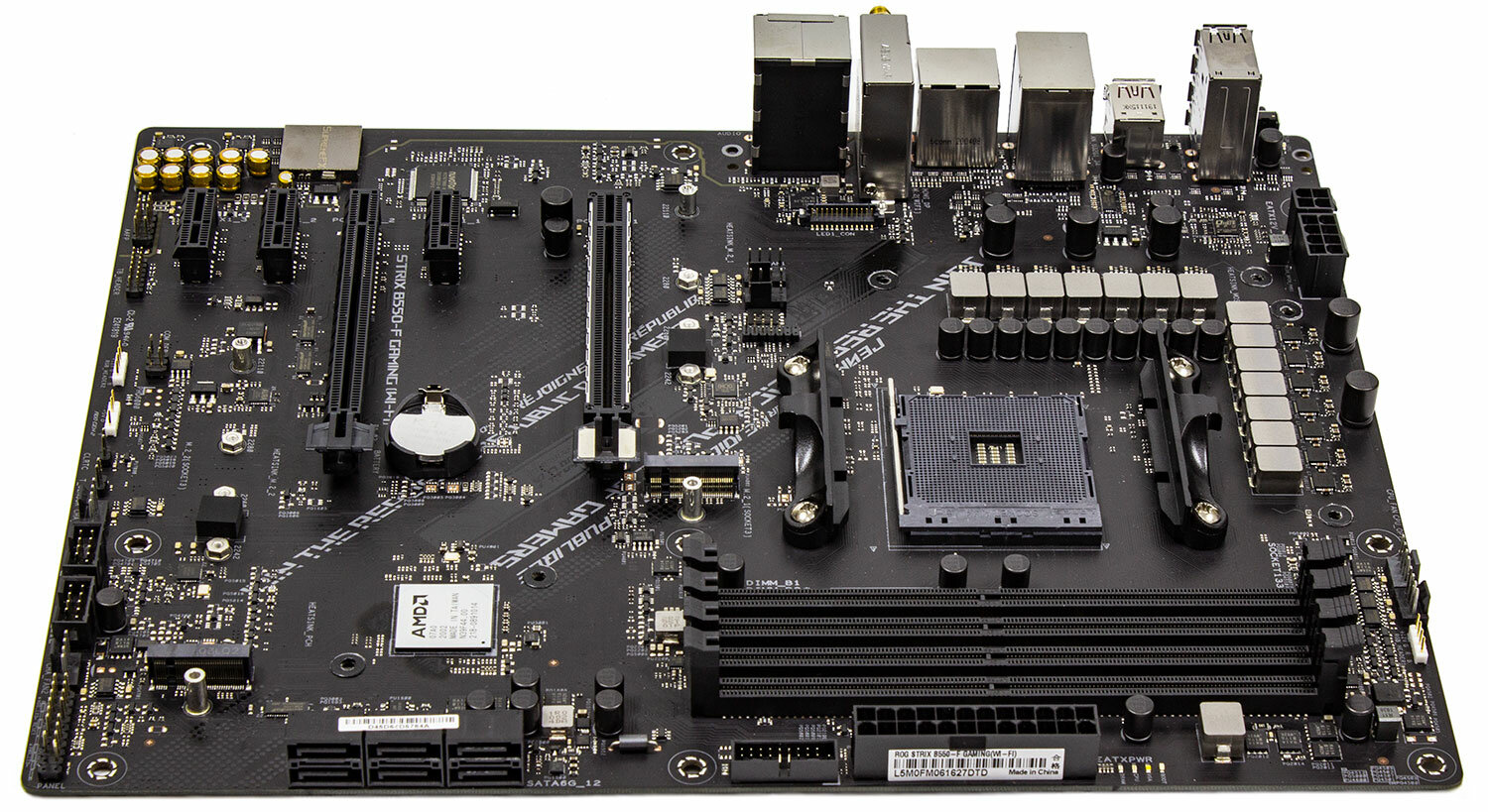

Самый навороченный угол — верхний правый, где распаян сокет. Тут и высокие теплоотводы с силовых ключей питания процессора, и пластиковый кожух задней панели. Разъем под «камни» — AM4, способен принять все процессоры серий 3xxx, 4xxx, 5xxx. Хорошо, что AMD не стала урезать совместимость до двух серий. Может, и шеститысячные в те же гнезда встанут. О системе питания расскажу ниже, но видно сразу по числу фаз, что проблем с многоядерными процессорами не будет.

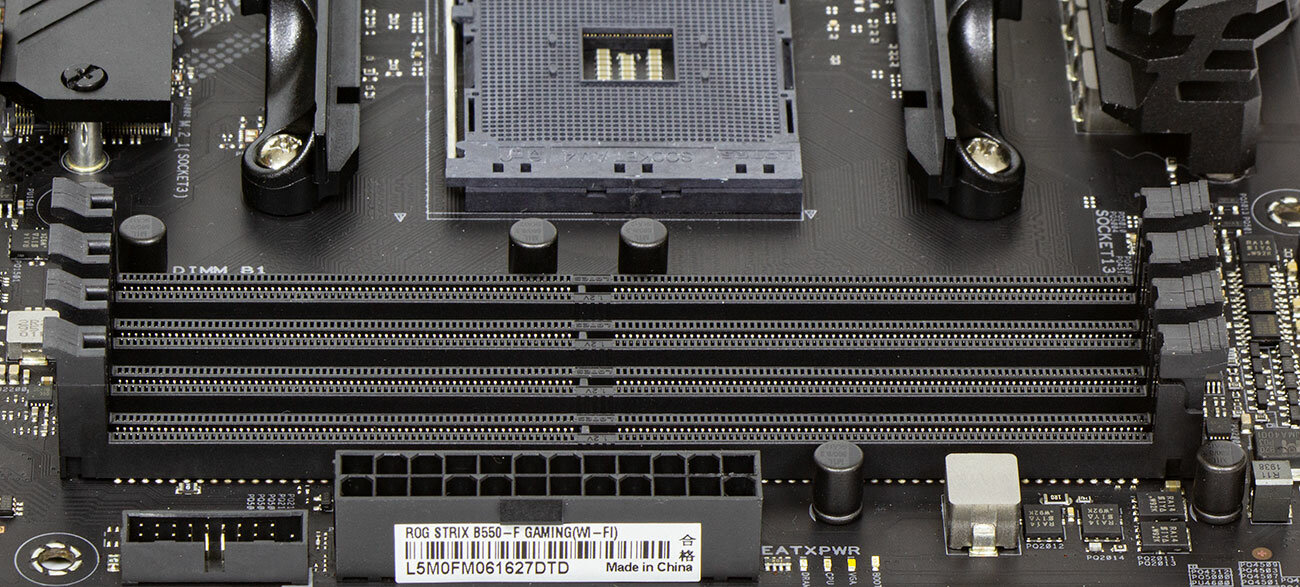

Под оперативку — стандартные четыре DIMM-слота под DDR4-модули частотой до 5100 МГц в небуферизированном исполнении. Сами слоты простые, с одним правым замком, без металлизации и подсветки. Светится логотип на кожухе, переливается всеми цветами радуги.

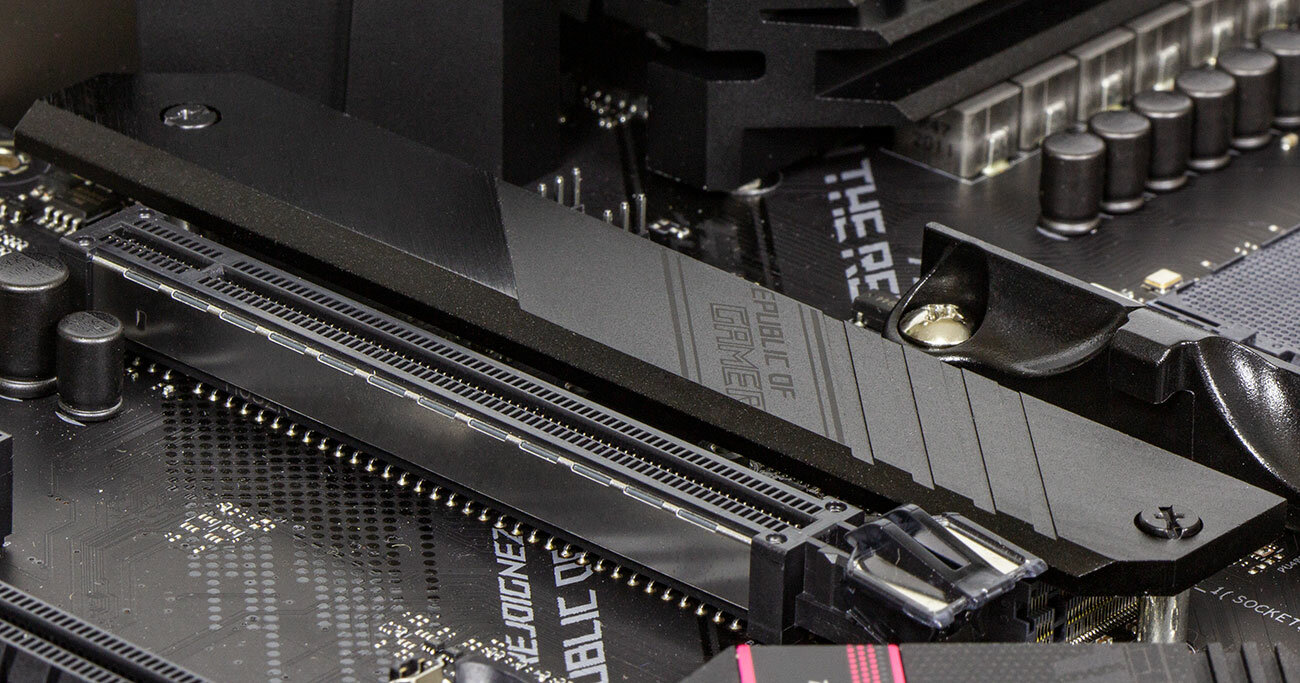

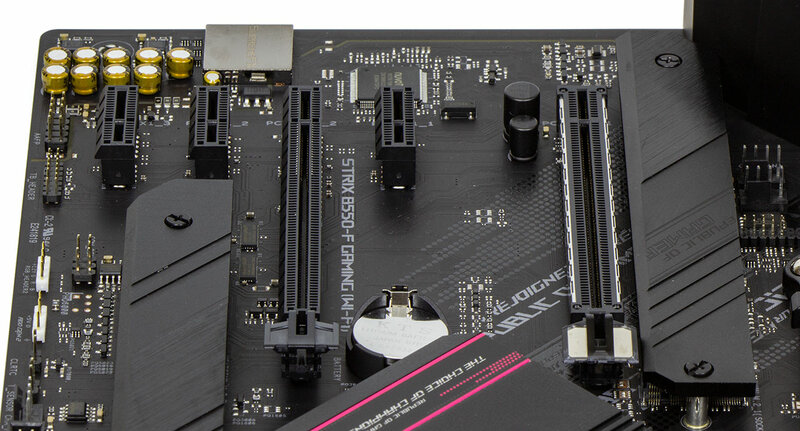

Под периферию пять слотов: два PCIEx16 и три PCIEx1. На самом деле, x16 только один, ближний к процессорному разъему, что с металлизацией (фирменное название — SafeSlot). И версия интерфейса может быть 4.0. Второй PCIE «шестнадцатилинейным» только кажется, на самом деле подведено лишь 4 линии. В принципе, этого достаточно, так как мода объединять несколько видеокарт вместе как-то отходит в прошлое, наигрались. В профессиональной среде оно ещё со времен видеокарт VooDoo было, а в компьютере рядового пользователя встретить пару видеокарт уже редкость. Да и вообще, любые платы расширения в «обычной домашней системе» — редкость. Максимум, звуковую карту поставят или RAID-контроллер.

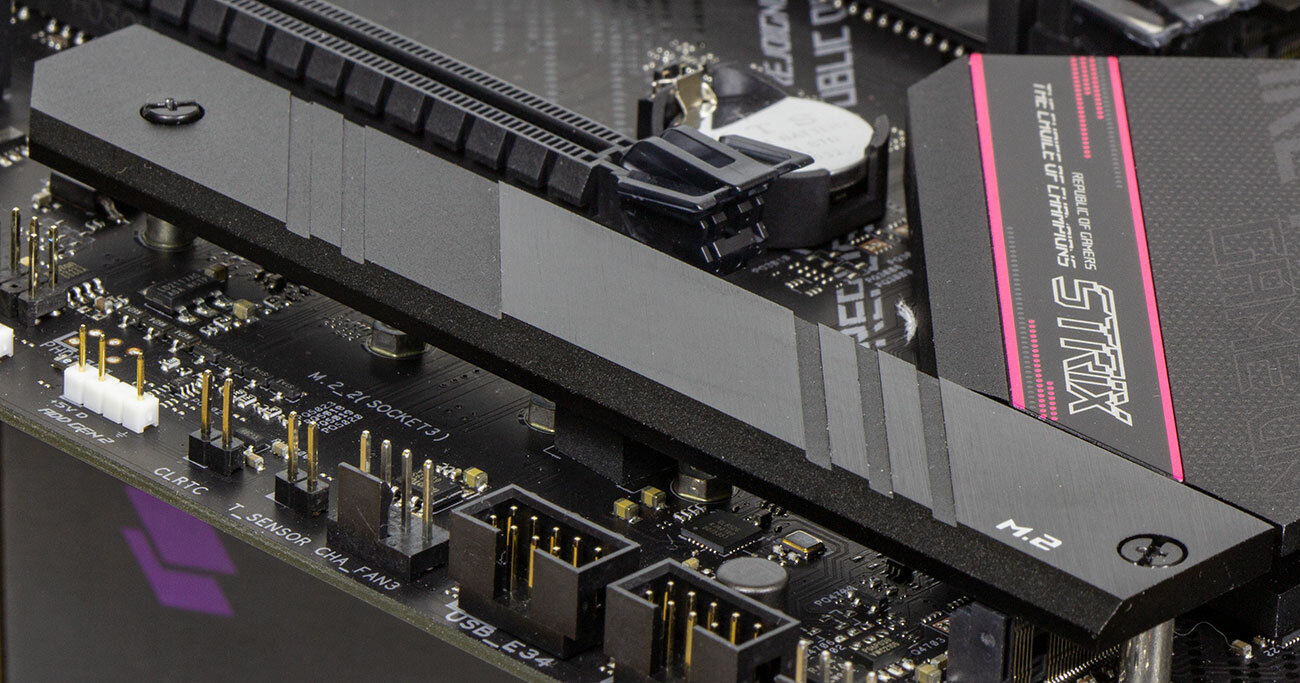

Под накопители — пара M.2-слотов, в которые можно установить накопители длинной до 110 мм. Поддерживаются как NVMe, так и SATA SSD.

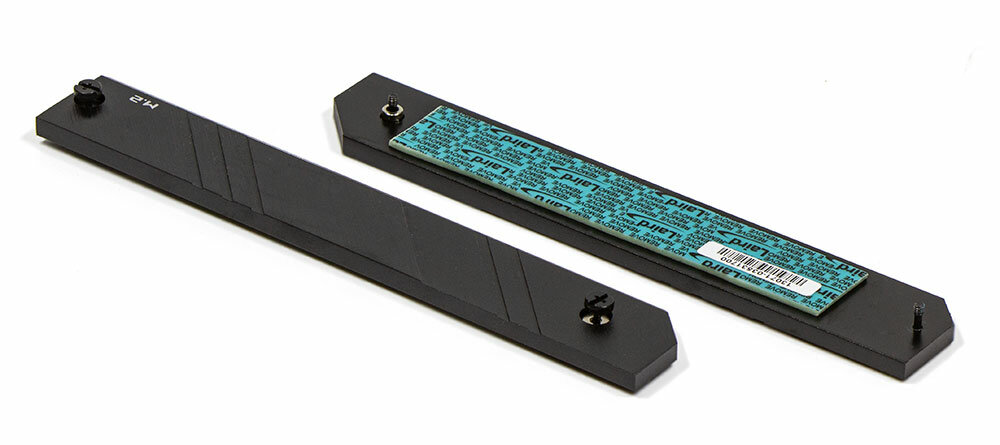

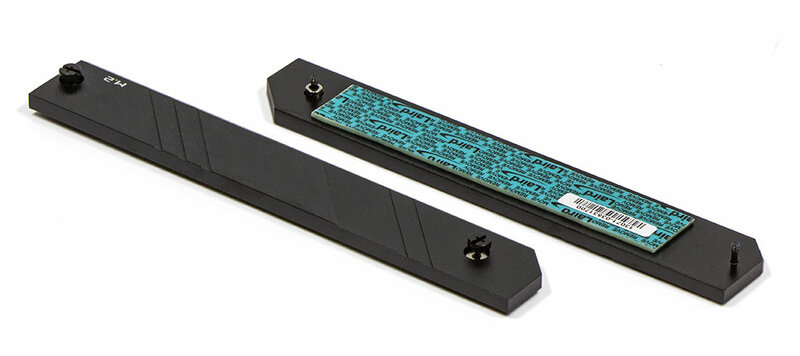

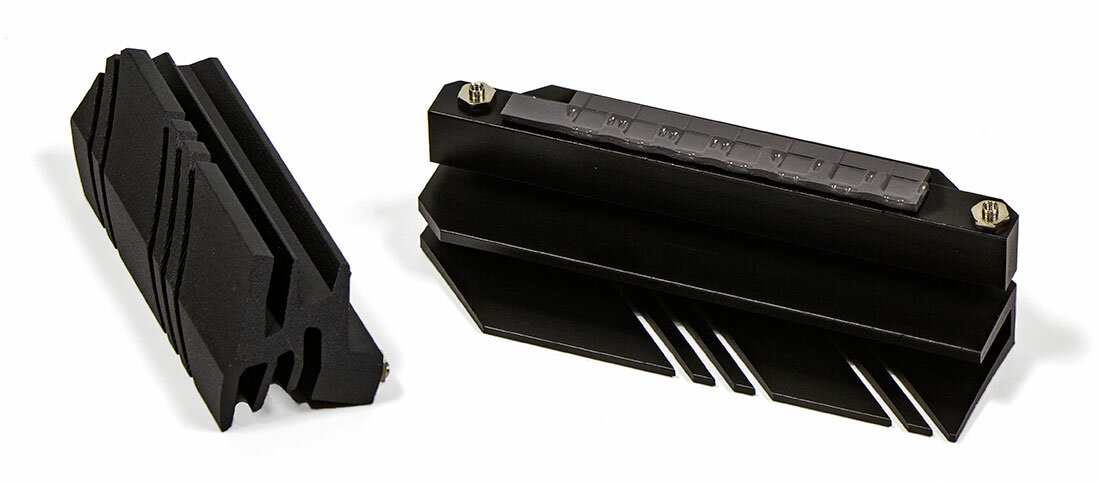

Оба слота комплектуются теплоотводами, которые нужны практически всем современным контроллерам. Штука из разряда «must have», жаль, что многие не уделяют этому моменту достаточно внимания.

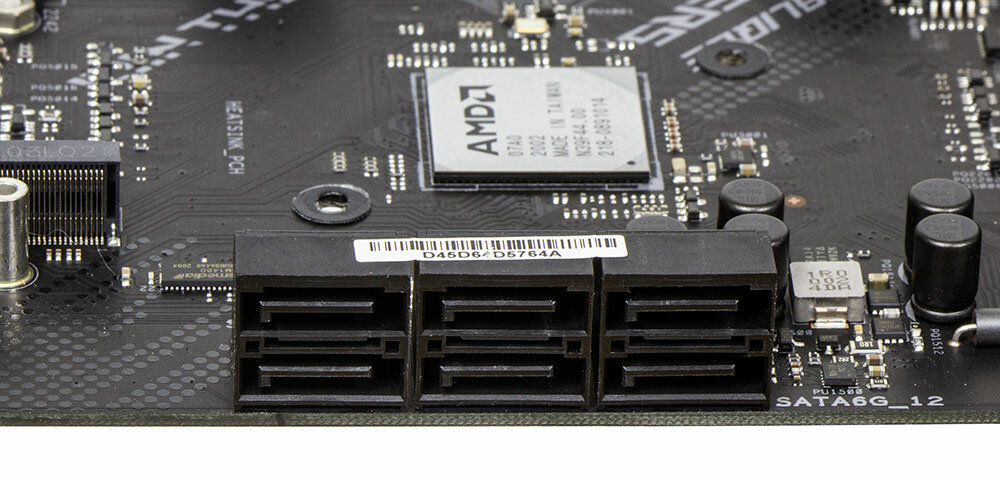

Низкоскоростные SATA III выстроены в ряд, одной угловой колодкой на шесть портов. Учитывая массовый переход на M.2, вполне можно было ограничиться четырьмя слотами.

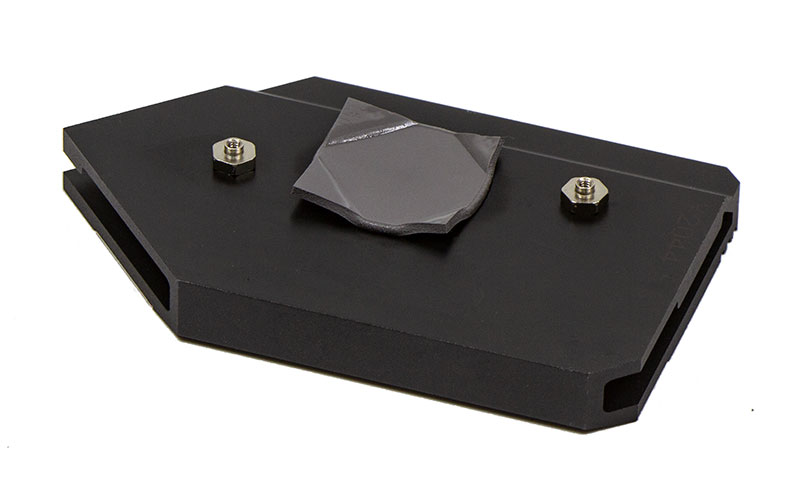

Но самый большой радиатор — на системной логике. Современные чипсеты снова начали выделять много тепла с приходом высокоскоростных контроллеров, в X570 теплоотводы почти на всех платах оснащают вентиляторами. B550 хватает и крупной алюминиевой конструкции.

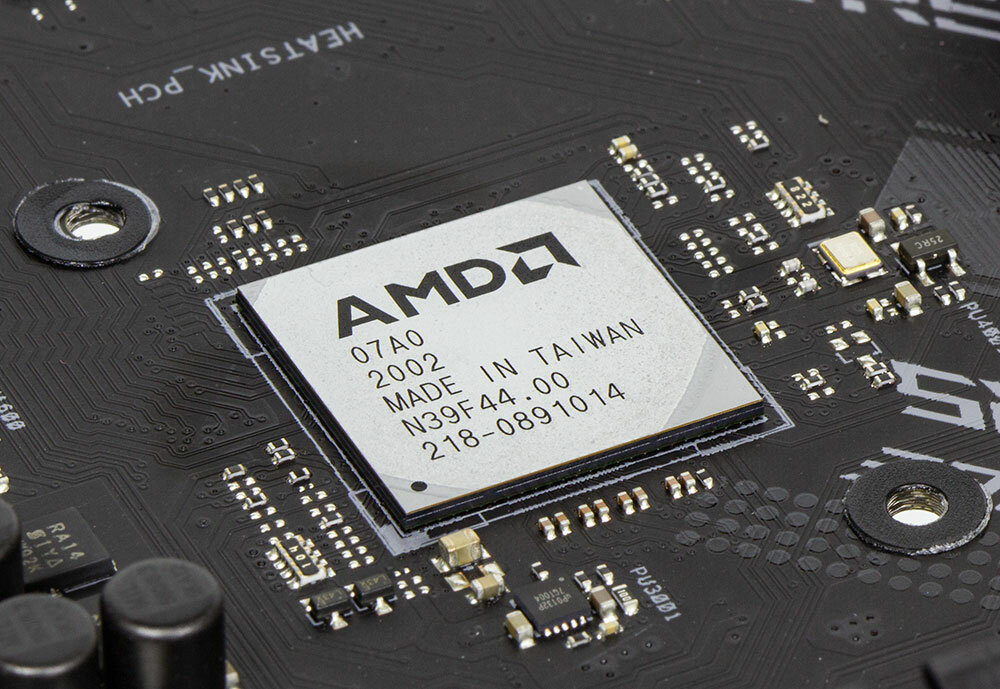

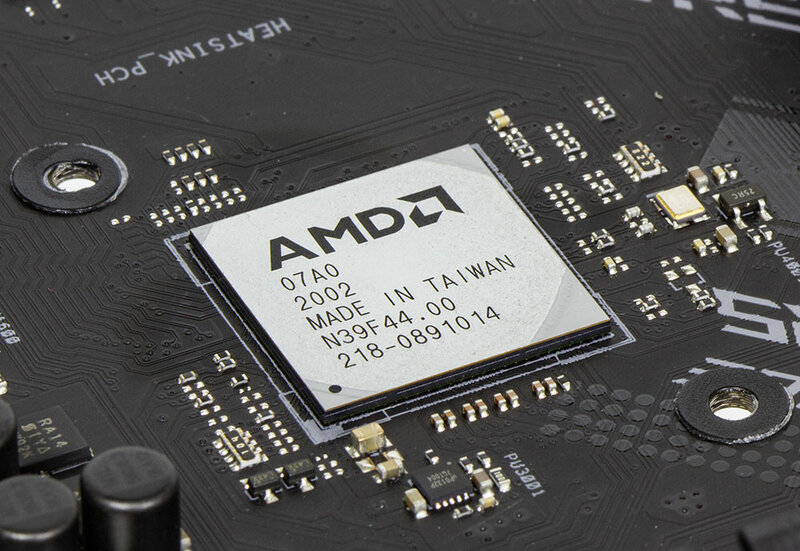

Сам кристалл закрыт металлической крышкой, что хорошо — меньше опасность повреждения.

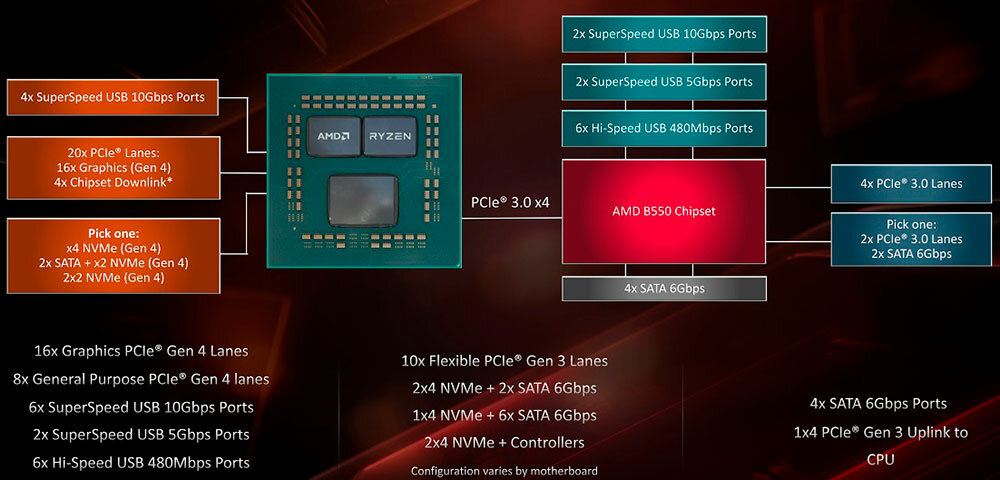

Он обеспечивает работу до 6 портов USB 2.0, по два порта USB 3.2 с пропускной способностью 5 и 10 гигабит в секунду, четырех SATA III. Ещё два SATA III «тянут» с процессора.

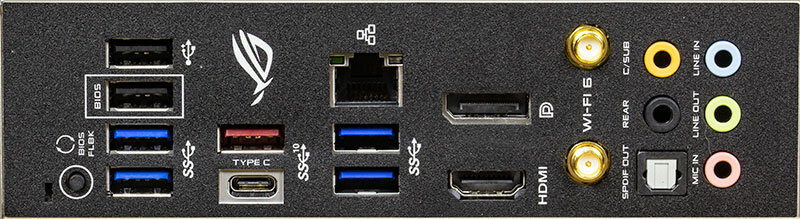

На заднюю панель вывели достаточное количество USB: пара 2.0, четыре 3.2 Gen 1, и ещё два 3.2 Gen 2, по одному Type-A и Type-C. Остальной набор стандартный: пять миниджеков, два SMA-разъема под антенны модуля Wi-Fi, кнопка автоматического обновления BIOS с флешки, сетевой RJ45 и два видеовыхода.

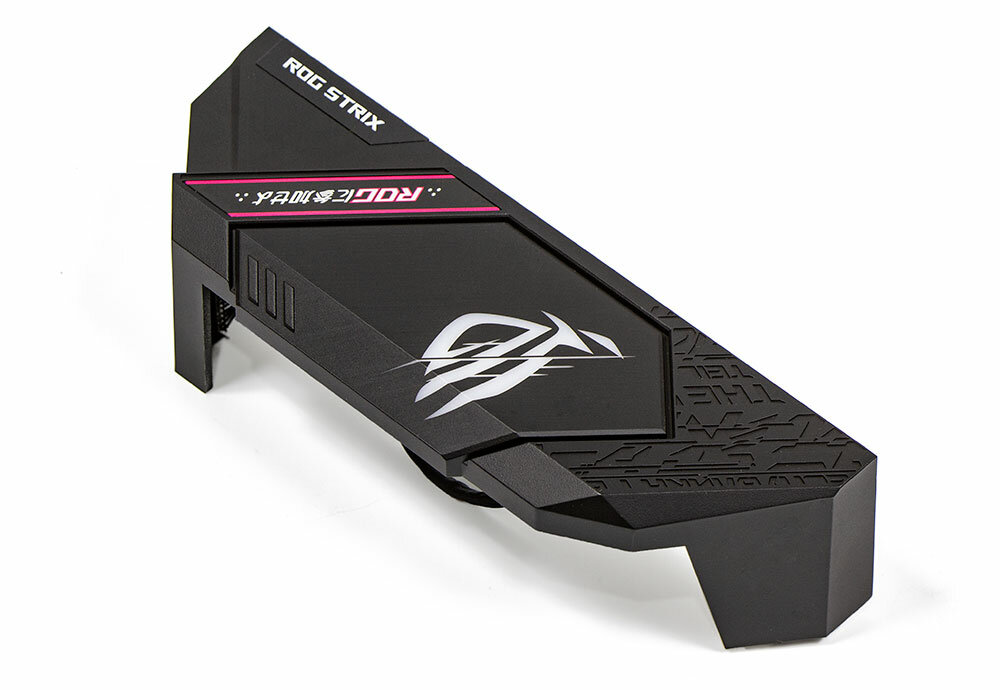

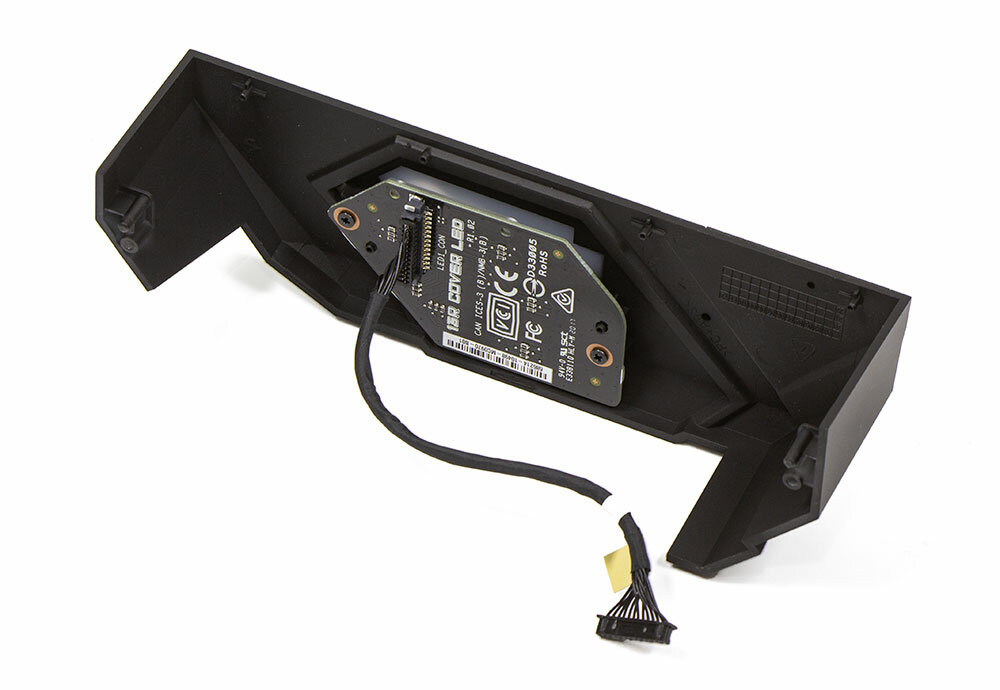

Панель накрыта пластиковым кожухом с RGB-подсветкой.
Кожух частично скрывает систему охлаждения силовых элементов системы питания процессора — пару массивных радиаторов.
С демонтированными кожухами и теплоотводами можно рассмотреть все контроллеры платы, и, в частности, систему питания процессора.

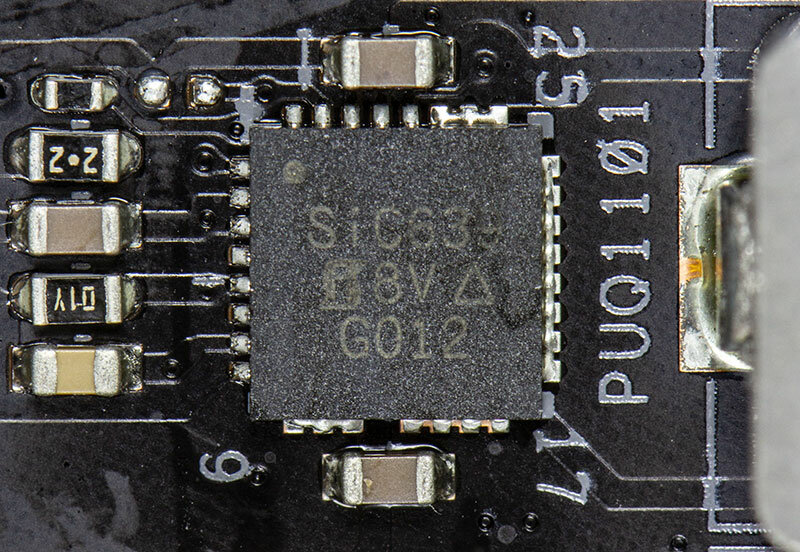

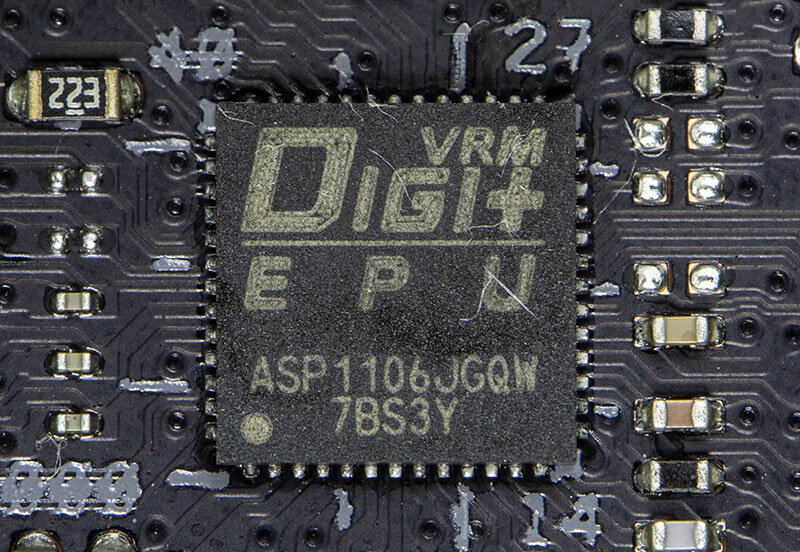

Работой 14 фаз управляет контроллер ASP 1106GGQW, он же Richtek RT8877C. В каждой фазе установлены силовые сборки SiC639, объединяющие в корпусе драйвер и два мосфета. Максимальный ток может достигать 50 ампер.

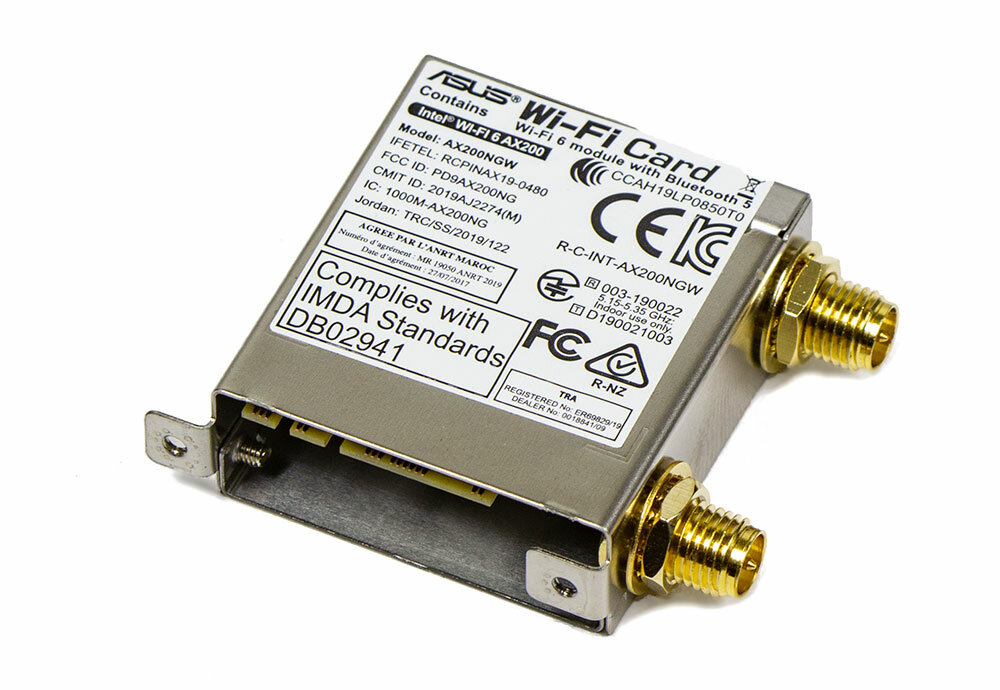

За работу проводного 2,5-гигабитного Ethernet отвечает контроллер Intel I225-V. Беспроводная сеть представлена модулем на основе контроллера Intel Wi-Fi 6 AX200, он обеспечивает работу Wi-Fi 802.11ax и Bluetooth 5.1. Плата с контроллером смонтирована в отдельном экранированном модуле, установленном на задней панели.

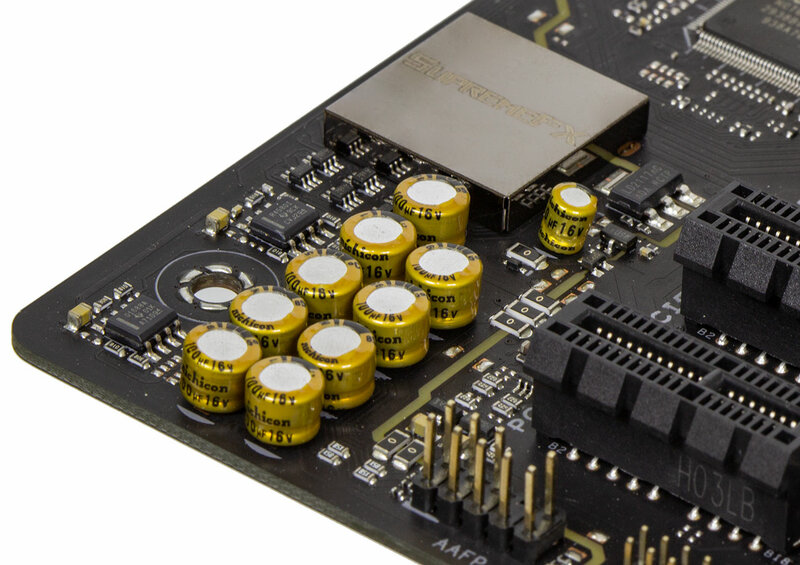

Звук — фирменный ROG SupremeFX, в основе кодек Realtek ALC S1220A. Для качественного звучания установлены качественные компоненты в аналоговом тракте, выделенная линия питания с дополнительными фильтрами.

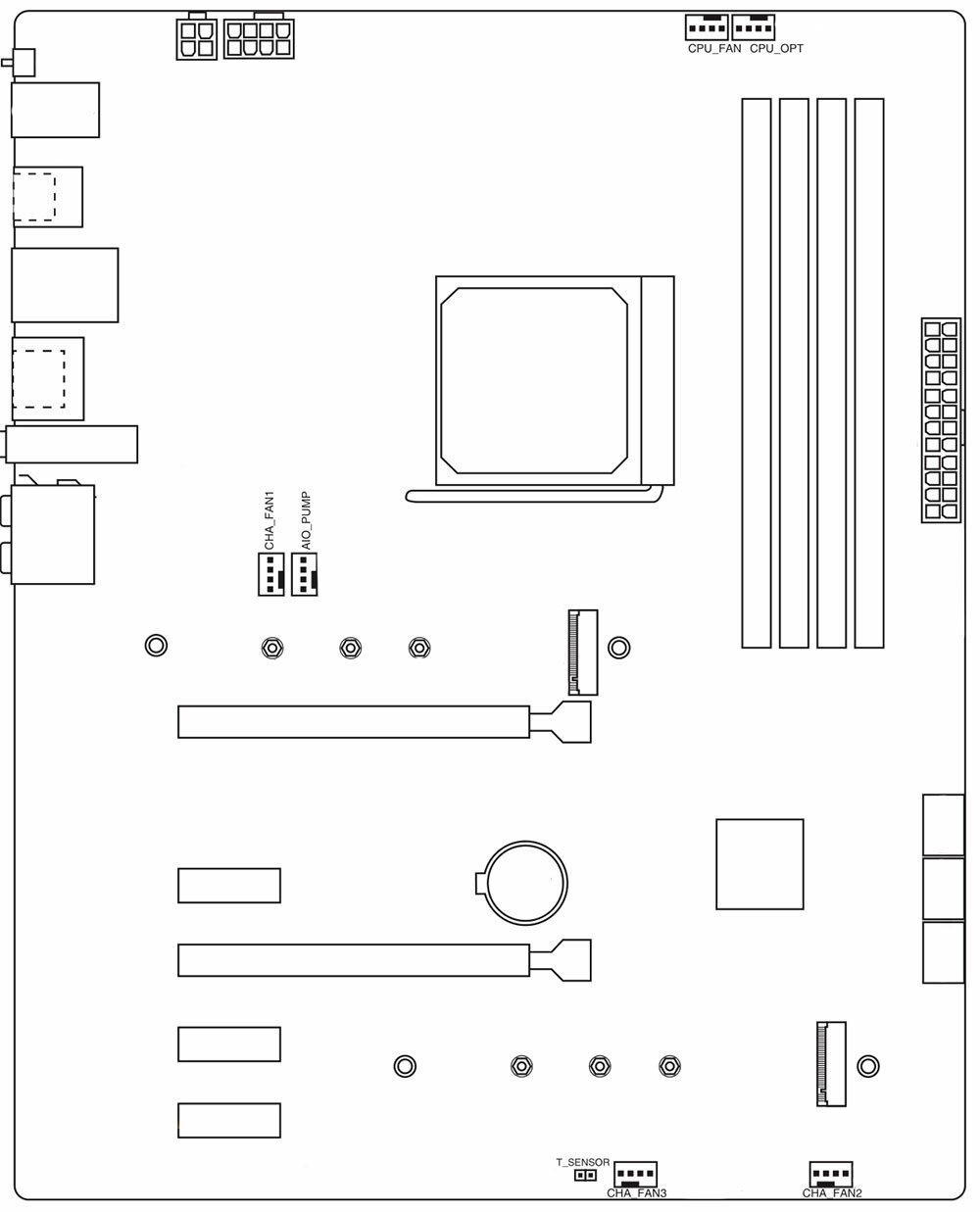

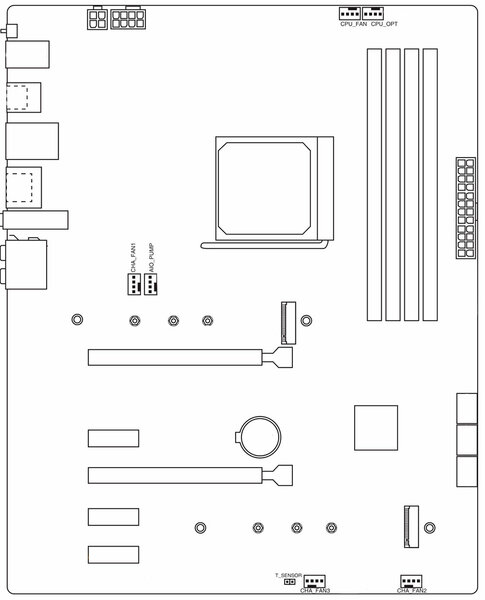

На плате разведены шесть разъемов под вентиляторы, каждый поддерживает ШИМ-управление оборотами. Расположены они тремя группами в разных частых платы, расположение и подпись можно посмотреть на скрине.

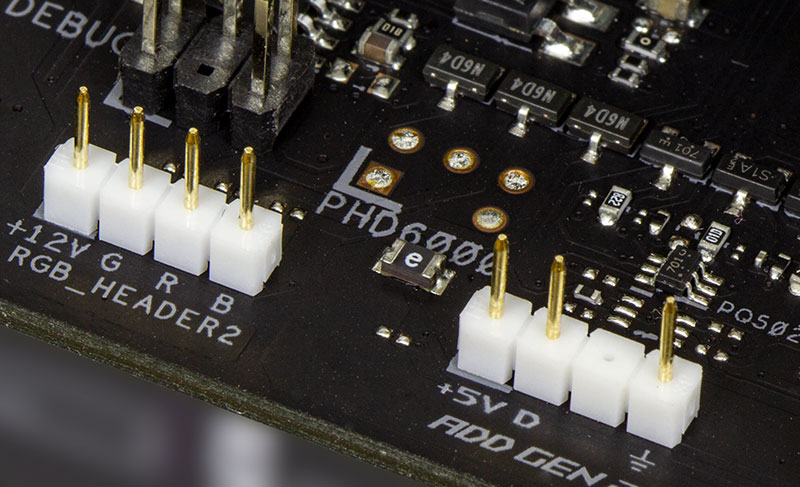

Для подключения RGB-лент предусмотрены четыре разъема, по два для обычных лент и два под адресные пятивольтовые ленты.

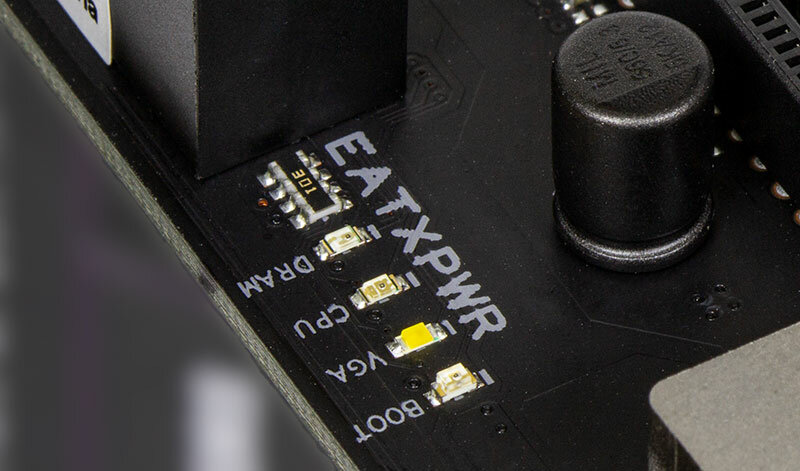

Инструментов для удобного разгона и тонкой настройки не предусмотрено, все-таки материнка ориентирована на простого пользователя. Оставили лишь простой четырехдиодный индикатор POST, иллюстрирующий процесс прохождении инициализации при старте системы.
UEFI-оболочка BIOS

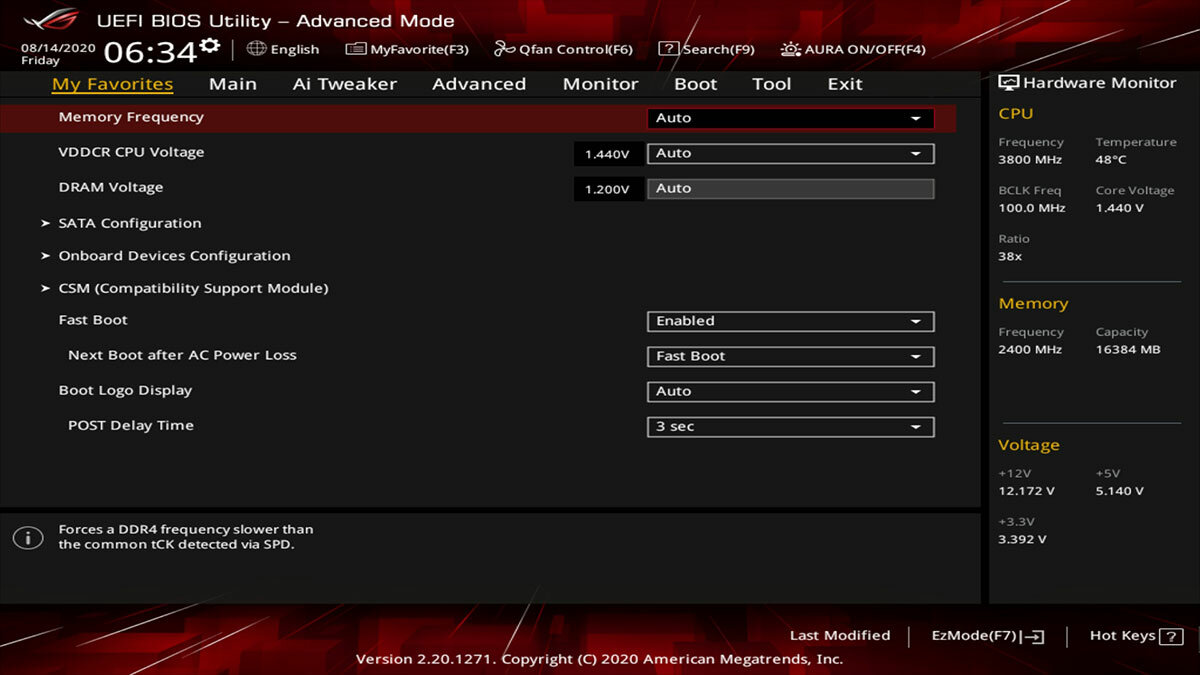

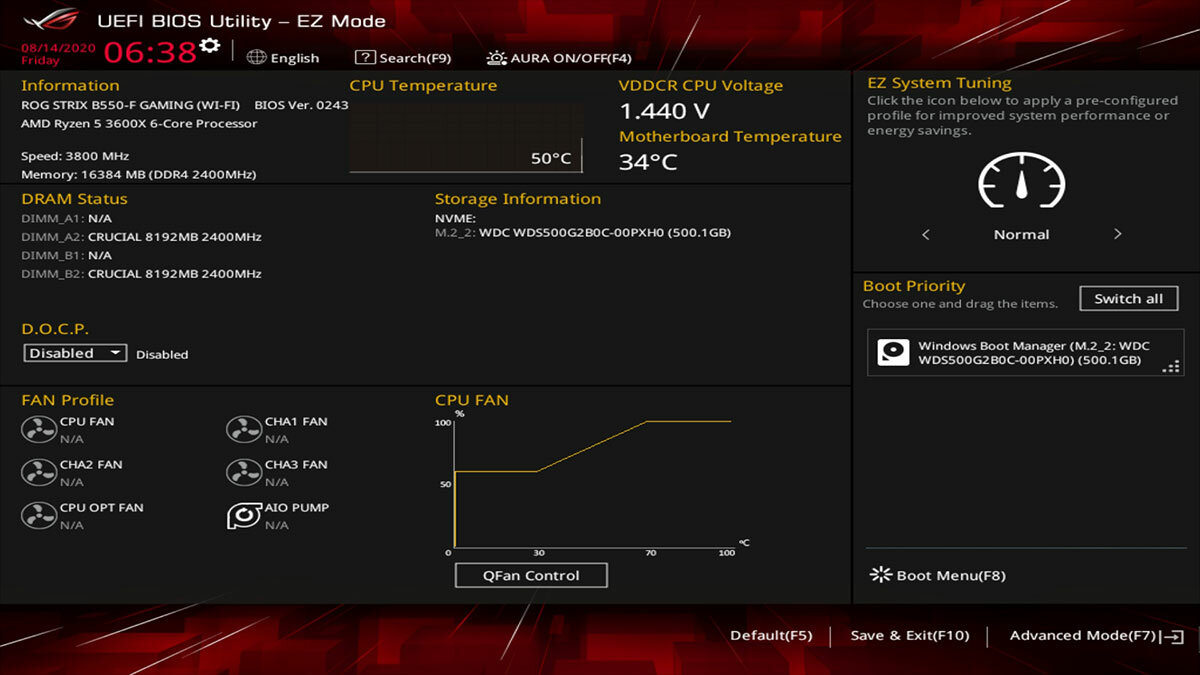

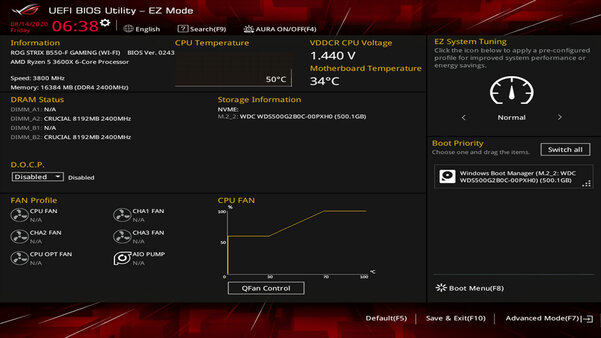

Фирменный дизайн и структура меню остается неизменной (что хорошо), исправляются лишь мелкие недочеты. При первом старте пользователя встречает упрощенная версия (так называемый EZ Mode).

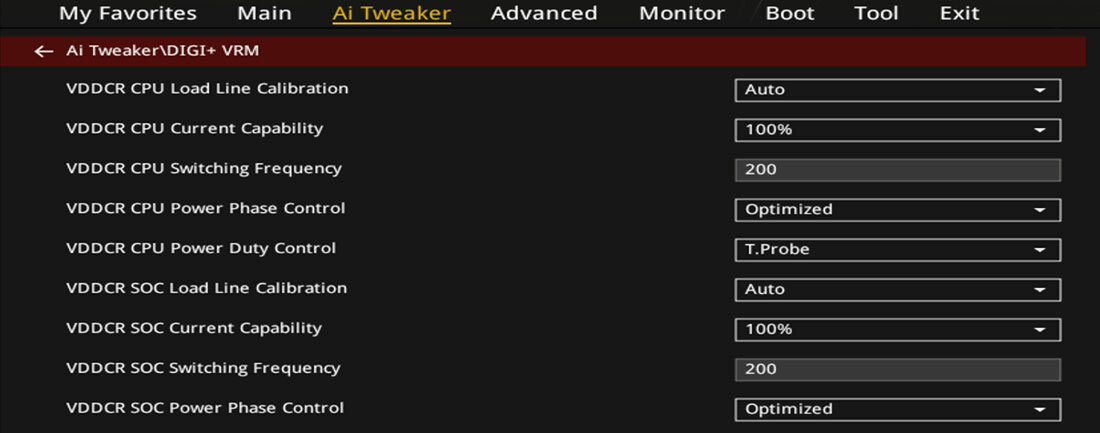

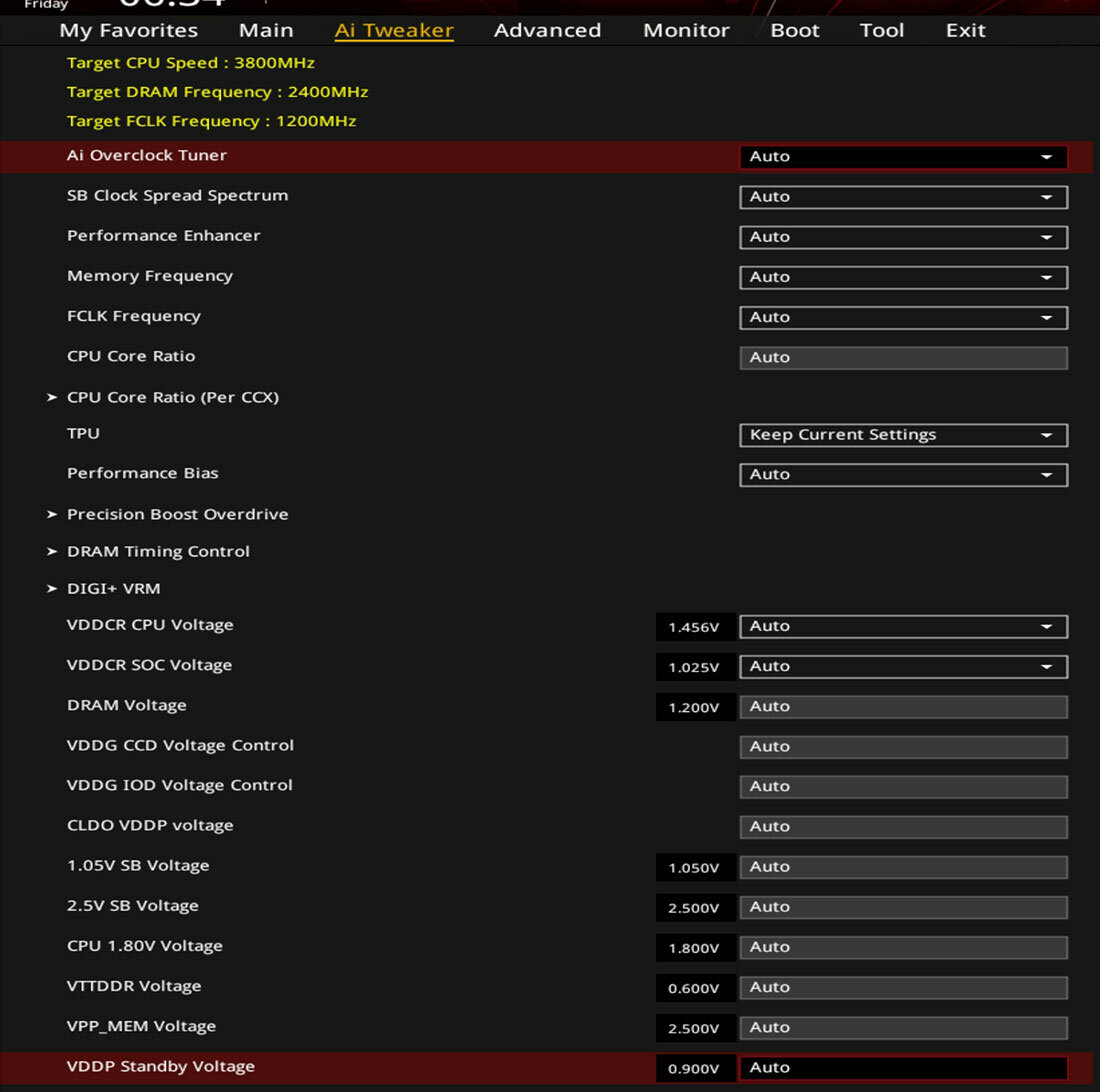

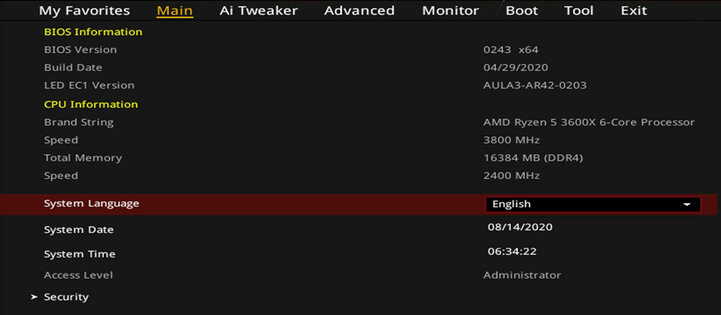

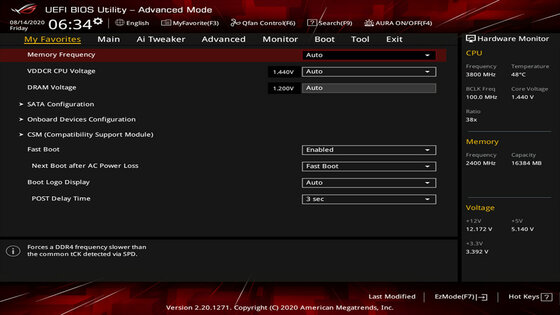

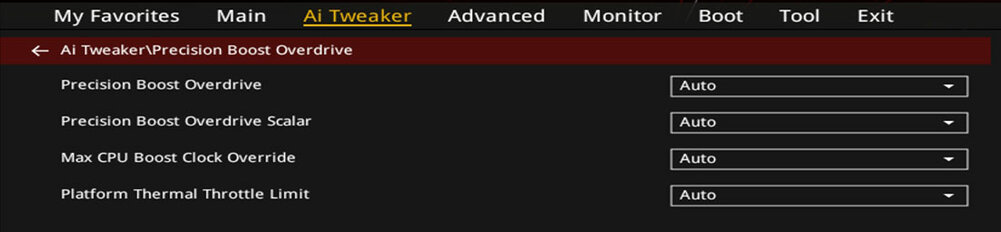

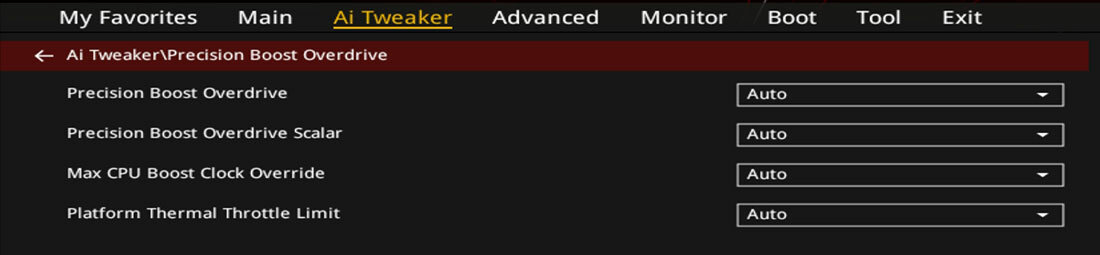

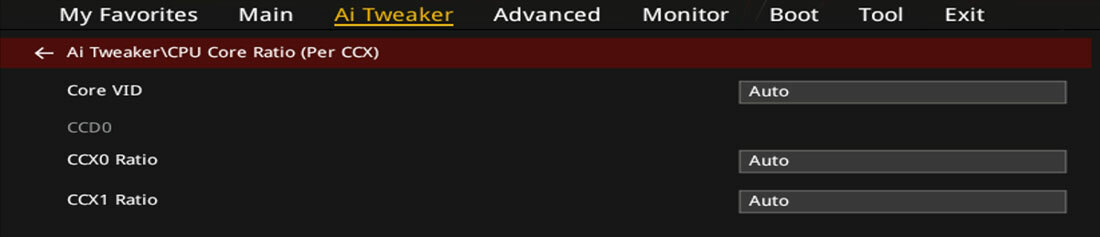

По нажатию на F7 открывается более привычный Advanced Mode с классическим меню. Первым идет раздел My Favorites с избранными закладками, дальше Main и Ai Tweaker. Последний не такой обширный, как на платах со старшим набором логики X-серии.

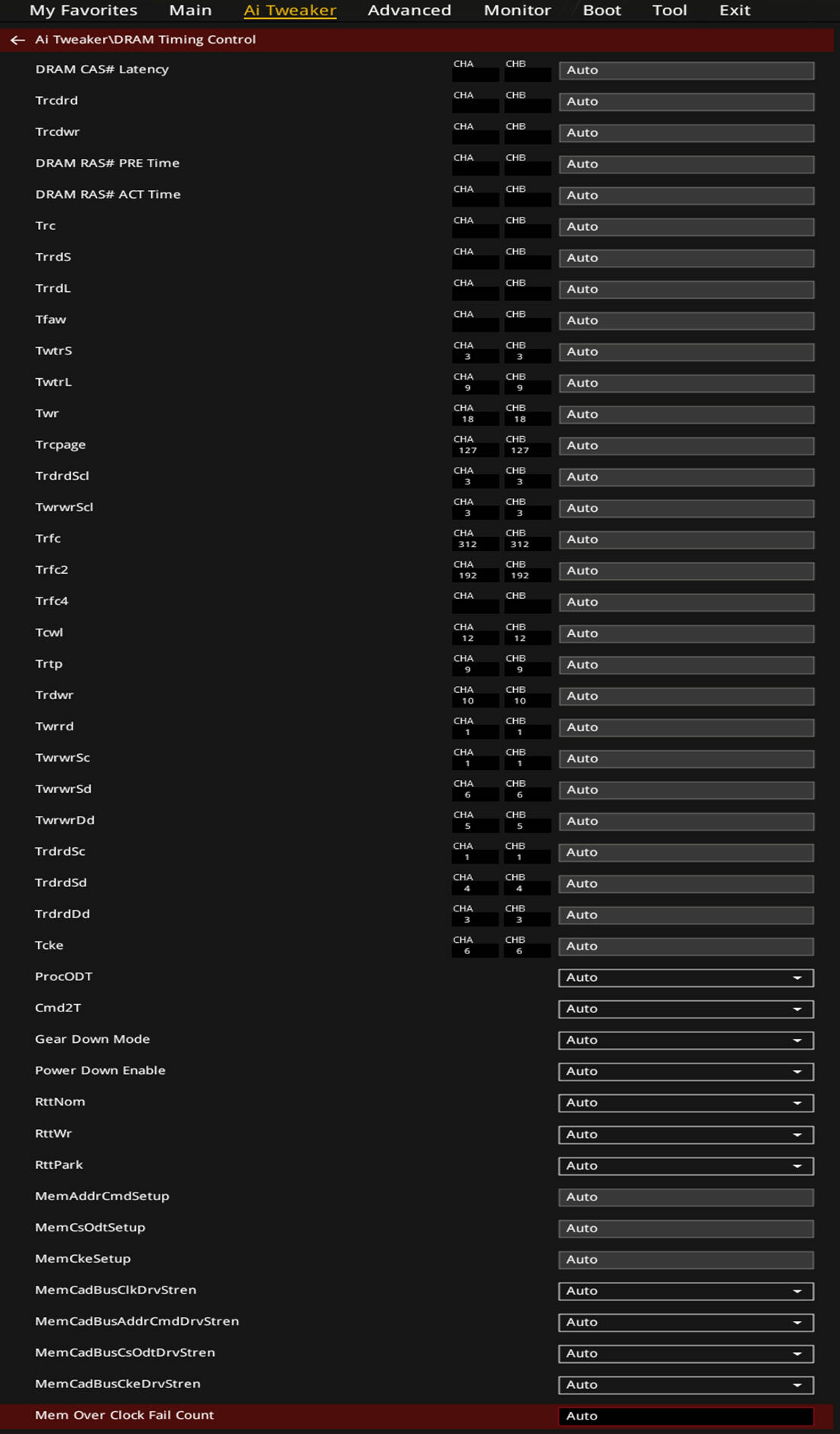

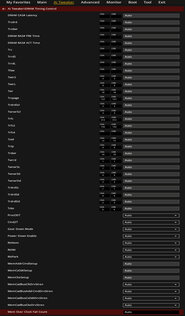

Однако управление питанием, таймингами присутствует в полном объеме.

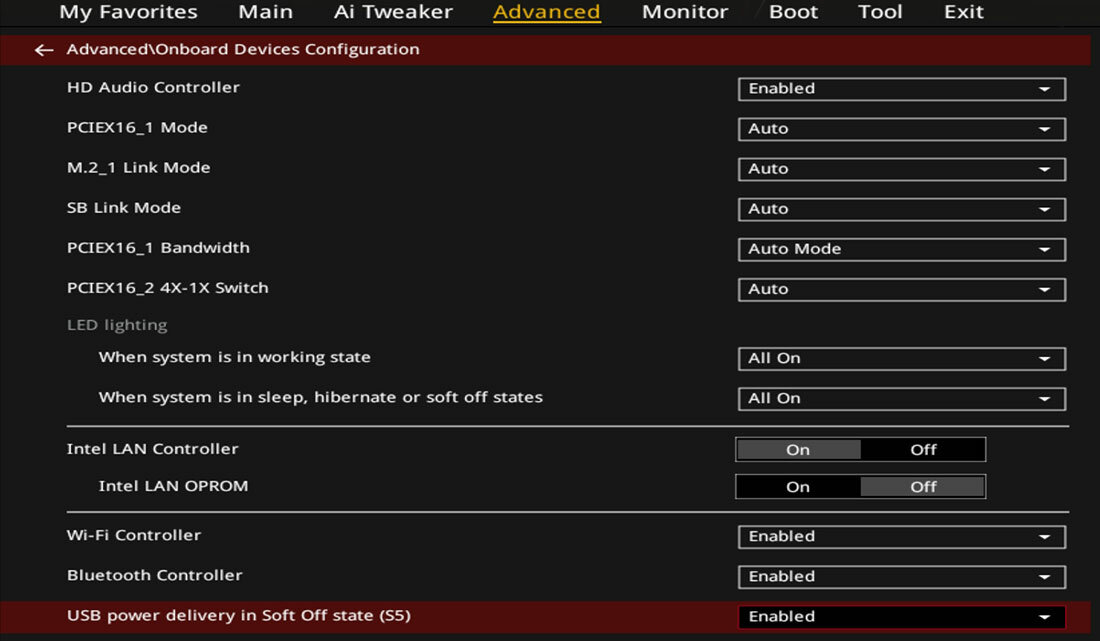

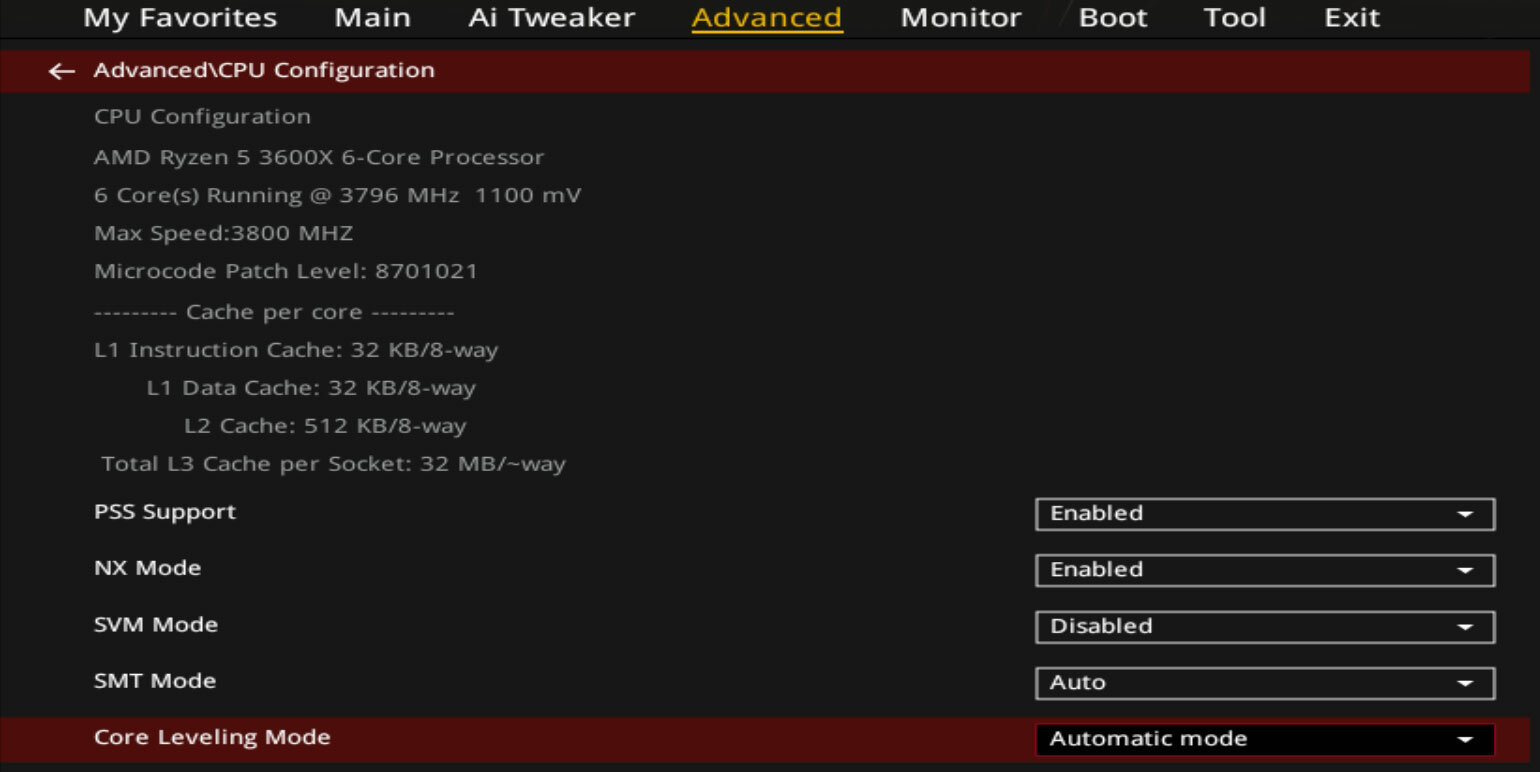

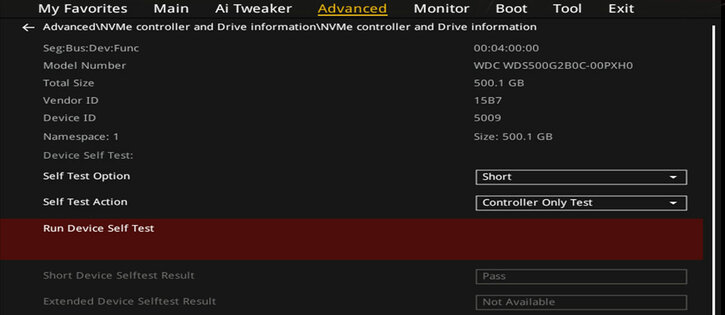

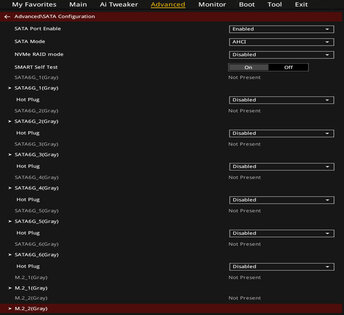

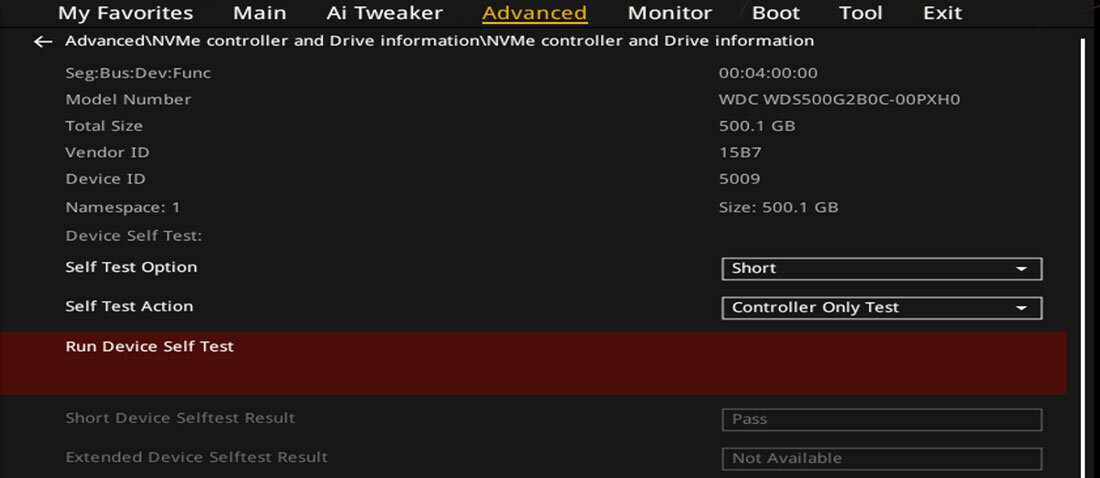

Все дополнительные опции по настройке встроенных контроллеров и режимов работы слотов, портов и разъемов собраны в разделе Advanced. Также здесь можно настроить отдельные технологии и режимы работы процессора.

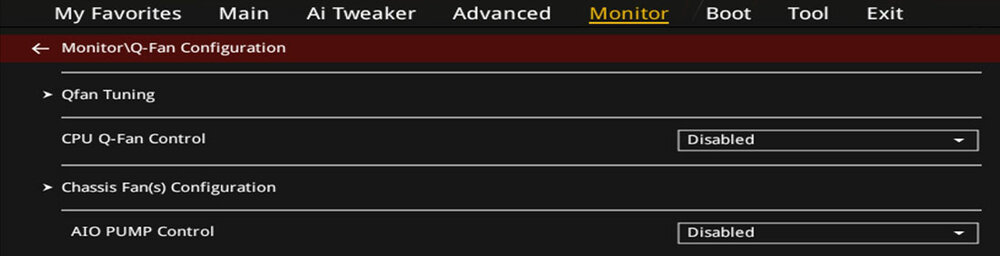

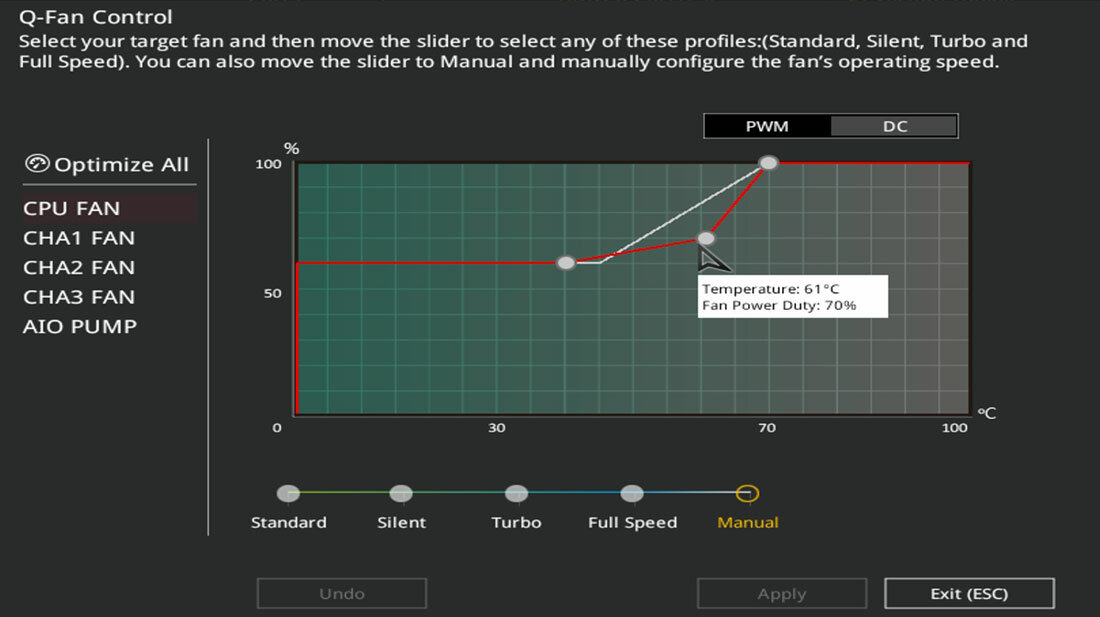

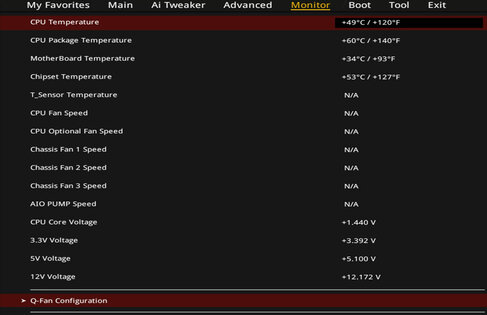

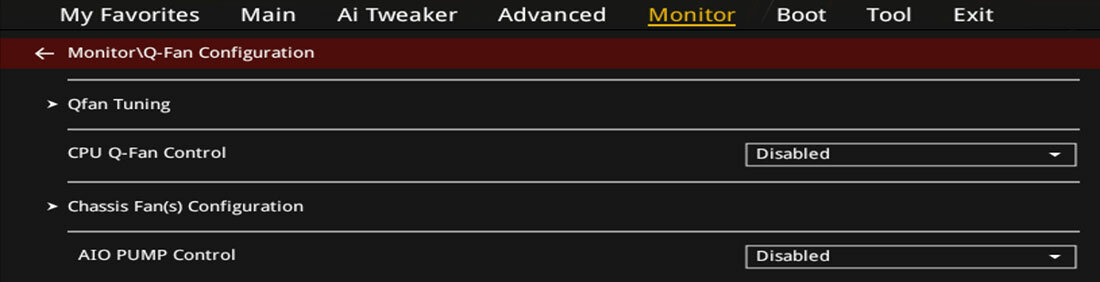

Мониторинг параметров — напряжений, температур, оборотов — собран в разделе Monitoring. Вкладка Q-Fan отвечает за автоматическую регулировку оборотов, кривую их изменения в зависимости от температур.

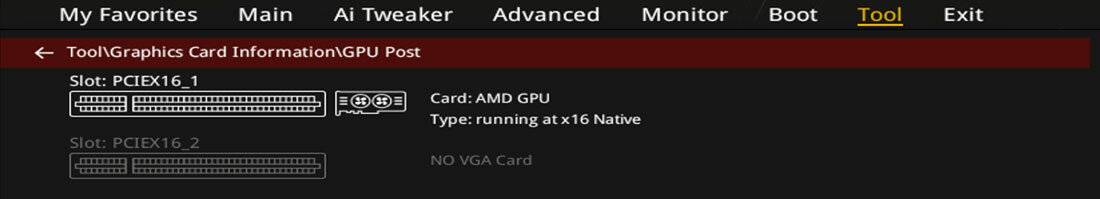

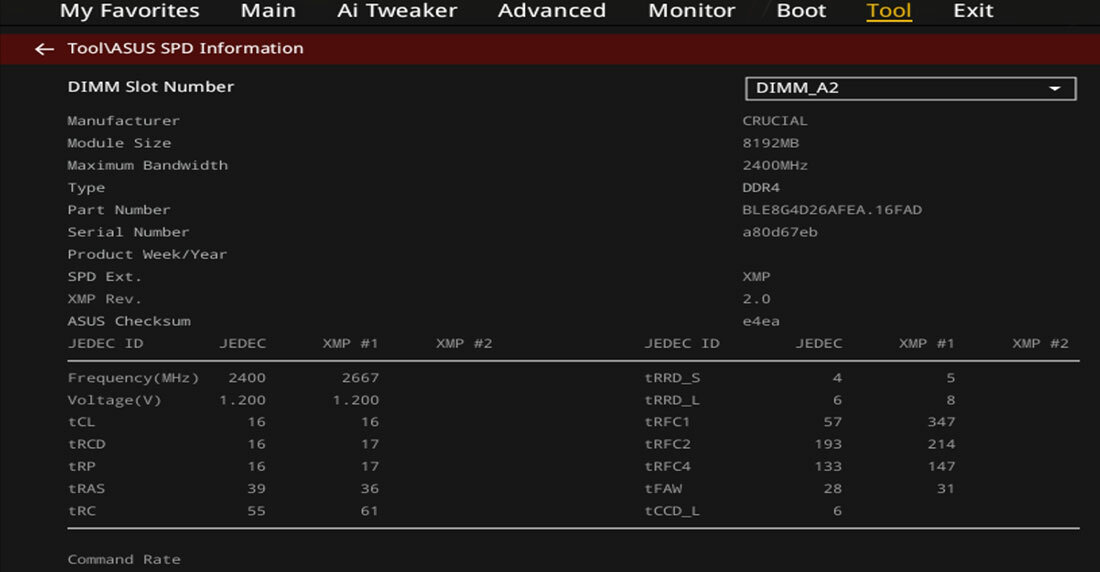

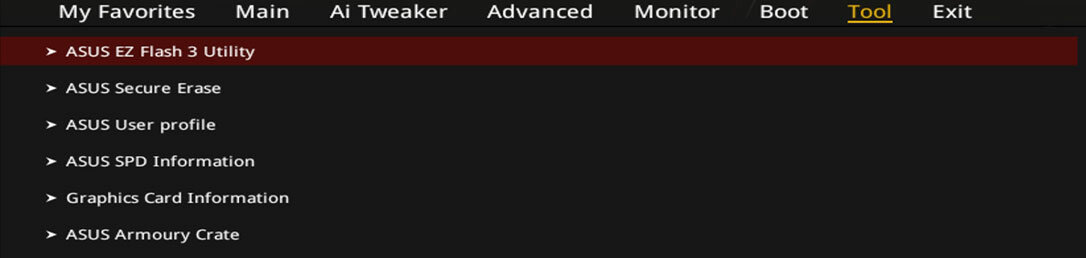

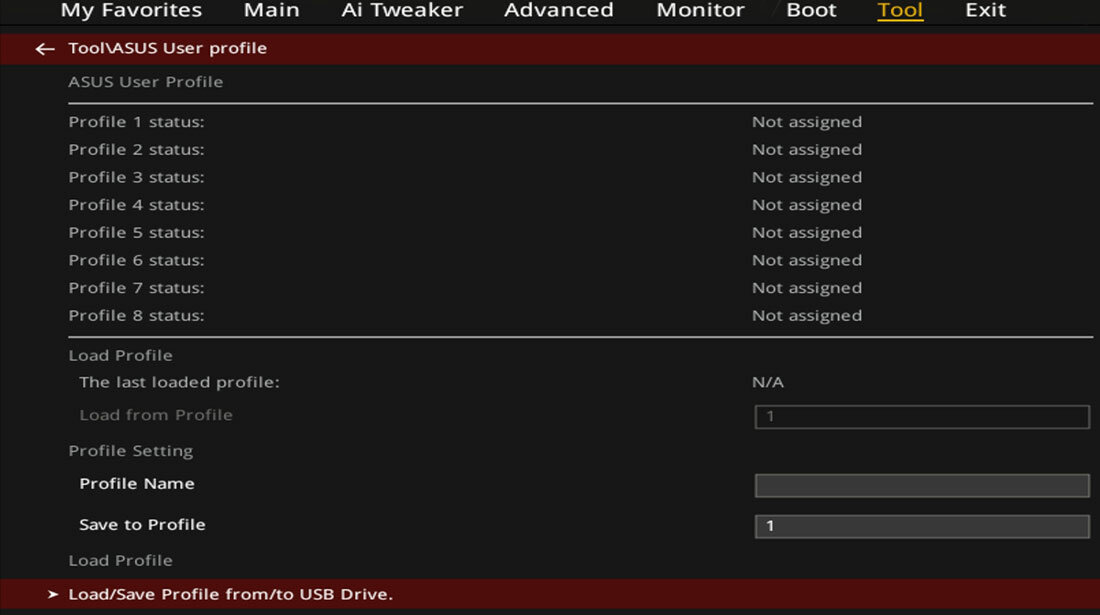

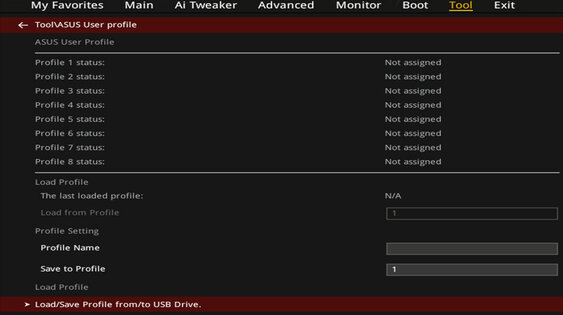

Полезные программные «утилиты» собраны в разделе Tool. Здесь можно получить дополнительную информацию о памяти, режиме работы слота PCI Express, данных в SPD-чипах оперативки, обновить прошивку.
Отзыв
ASUS ROG STRIX B550-F GAMING WI-FI — интересная плата для построения систем средней и высокой мощности на базе процессоров AMD. Очень сбалансированное решение по наполнению, грамотная разводка, хорошая система питания, проработанное охлаждение компонентов, презентабельный вид. Цена адекватная для современной материнки, пригодной в основу мощной сборки. Немаловажный момент — почти полностью отсутствуют украшения, но их (речь о RGB-подсветке) можно подключить самостоятельно.
Плюсы:
- Продуманная разводка.
- Мощная система питания и охлаждения.
- Наличие 2,5-гигабитной проводной сети и Wi-Fi со стандартом ax.
- Практичное и удобное меню BIOS Setup.
Может не понравиться:
- Цена.
