Пока адепты воздушных кулеров и систем жидкостного охлаждения выясняют меж собой, какой способ отведения тепла лучше, ASUS выпускает Poseidon GTX 1080 Ti с комбинированным кулером. Он способен работать как традиционный «воздушник», так и в составе контура.
Технические характеристики
- Продукт: ROG-POSEIDON-GTX1080TI-P11G-GAMING
- Графический процессор: GP102
- Потоковых процессоров: 3584
- Текстурных блоков: 224
- Блоков ROP: 88
- Частота графического процессора: 1595-2025 МГц
- Объем видеопамяти: 11 264 Мбайт
- Частота видеопамяти: 1376 (11008) МГц
- Шина памяти: 352 бит
- Видеовыходы: DVI, 2x HDMI, 2x DisplayPort
- Занимает слотов в системном блоке: 2
- Разъемы питания: 2x 8 pin
- Габариты: 298 x 158 x 50 мм
- Цена: 74 000 рублей
Внешний вид, особенности конструкции
Видеокарта поставляется в простой и негабаритной картонной коробке.

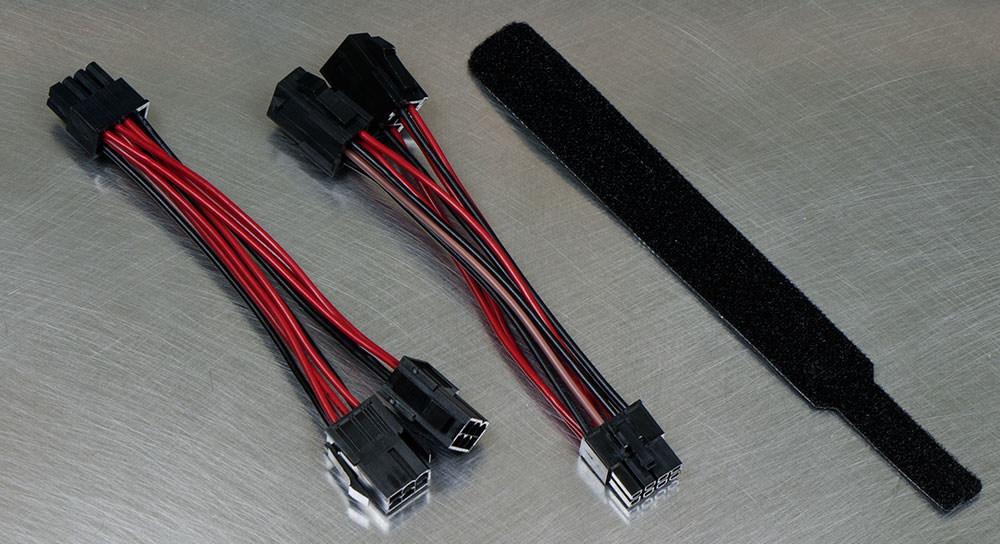

Комплектом идут инструкция, наклейки, диск с драйверами, переходники питания с 6-пин на восьмипиновые разъемы. Не богато для такого продукта, можно было приложить пару-другую фитингов под стандартные размеры шлангов, хотя бы пластиковых.

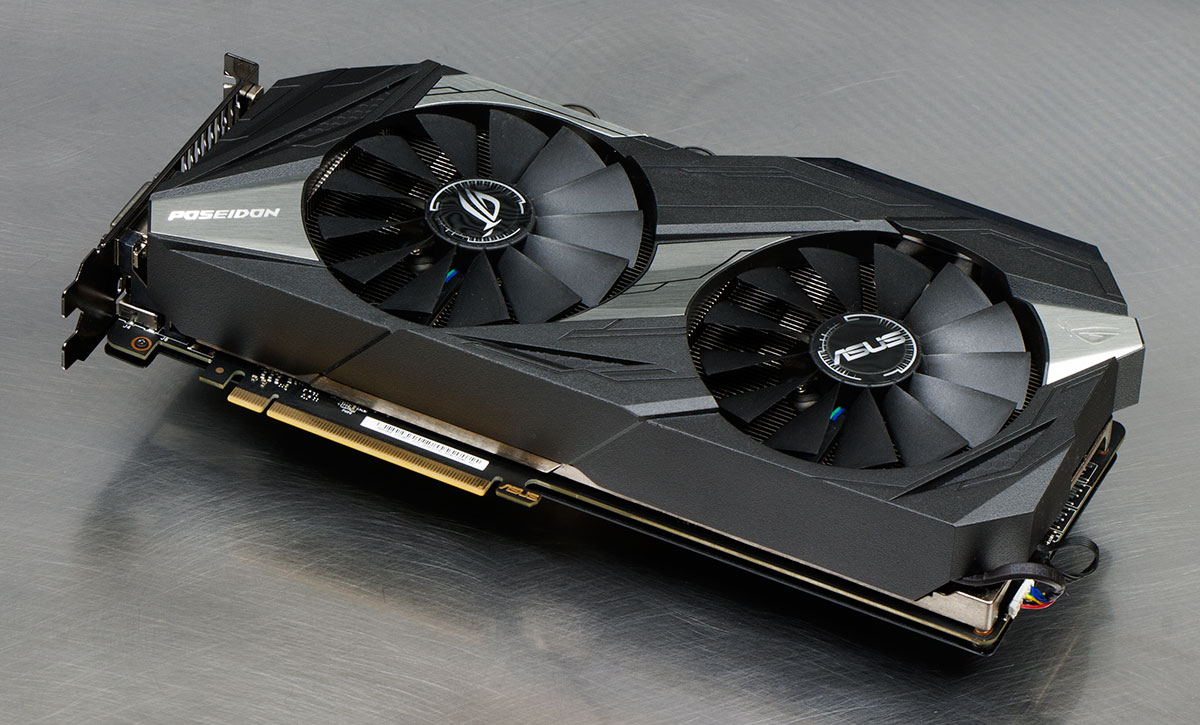

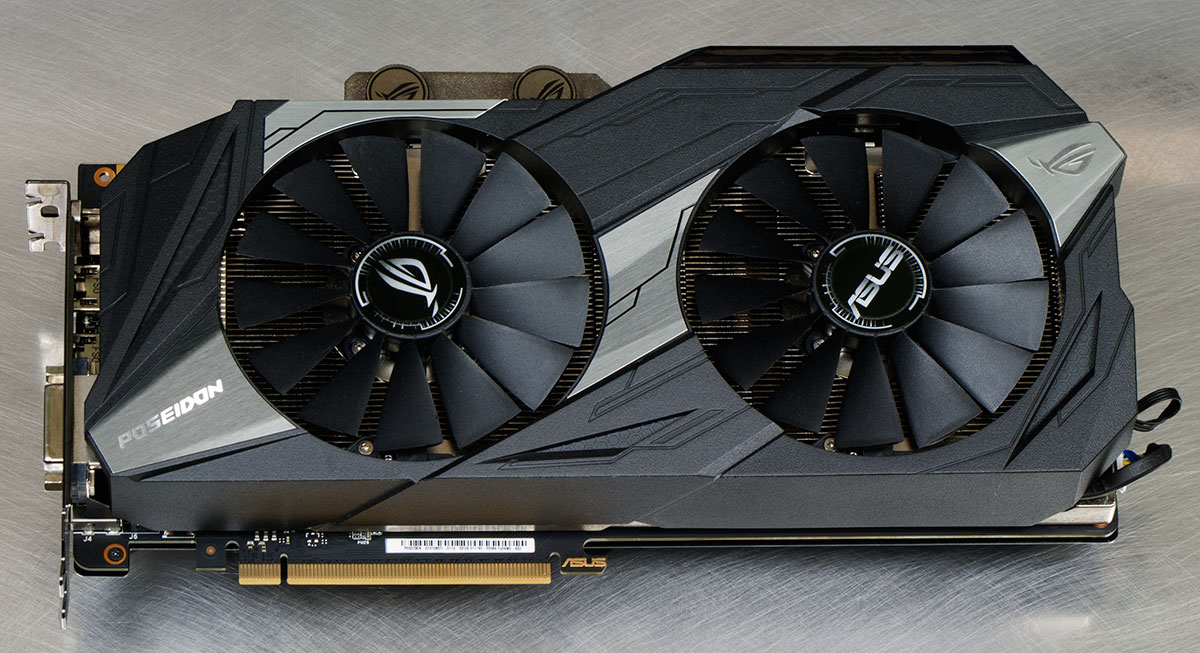

Внешне отличий от «обычных» топовых видеокарт нет – тот же двухслотовый кулер с крупными низкопрофильными вентиляторами.

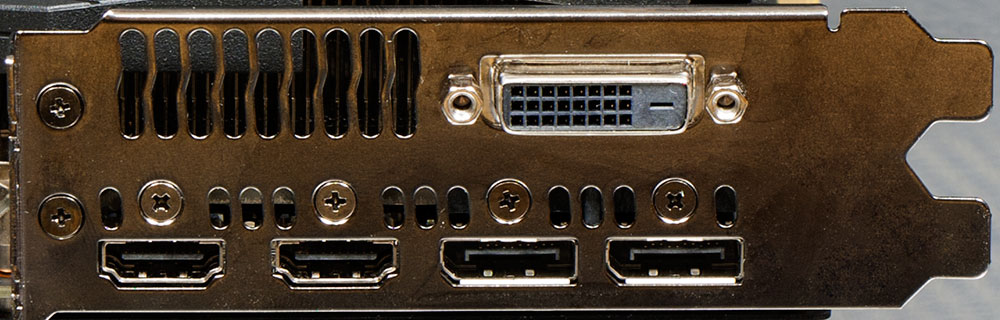

Видеовыходов на двухслотовой планке крепления пять – по паре HDMI и DisplayPort, один DVI.

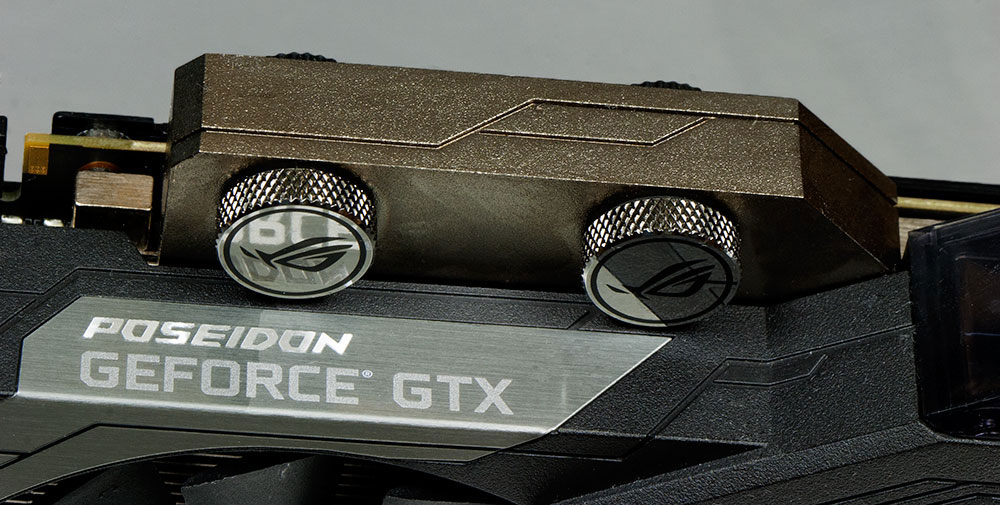

Способность системы охлаждения работать по совместительству ватерблоком выдают лишь отверстия под фитинги, закрытые красивыми заглушками с лицевой стороны.

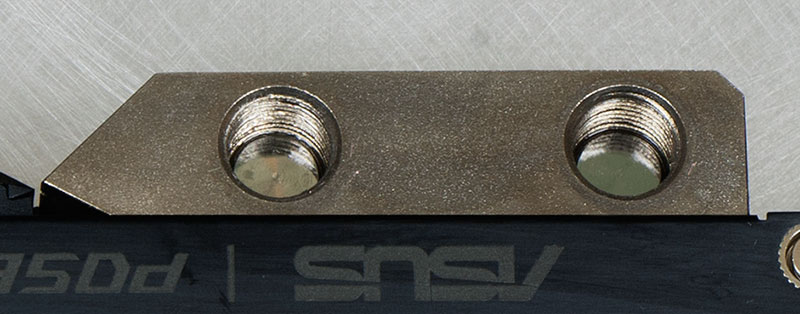

Возможна установка фитингов с другой стороны – отверстия сквозные.

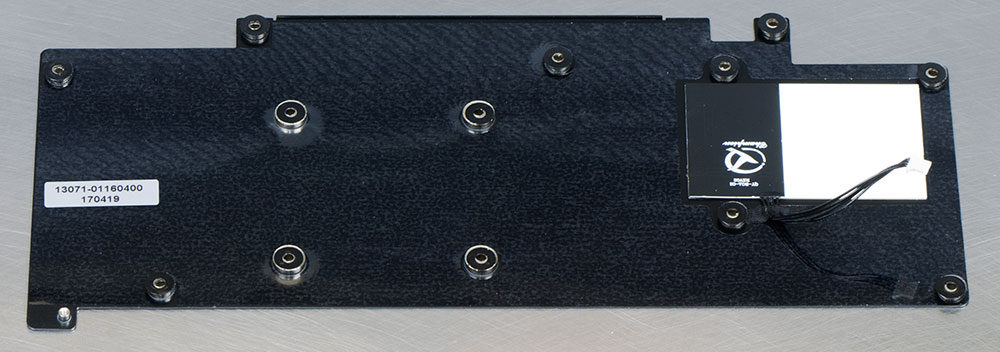

Обратная сторона защищена алюминиевой пластиной, которая могла бы выполнять функции дополнительного радиатора, но термоинтерфейс под неё не устанавливают.

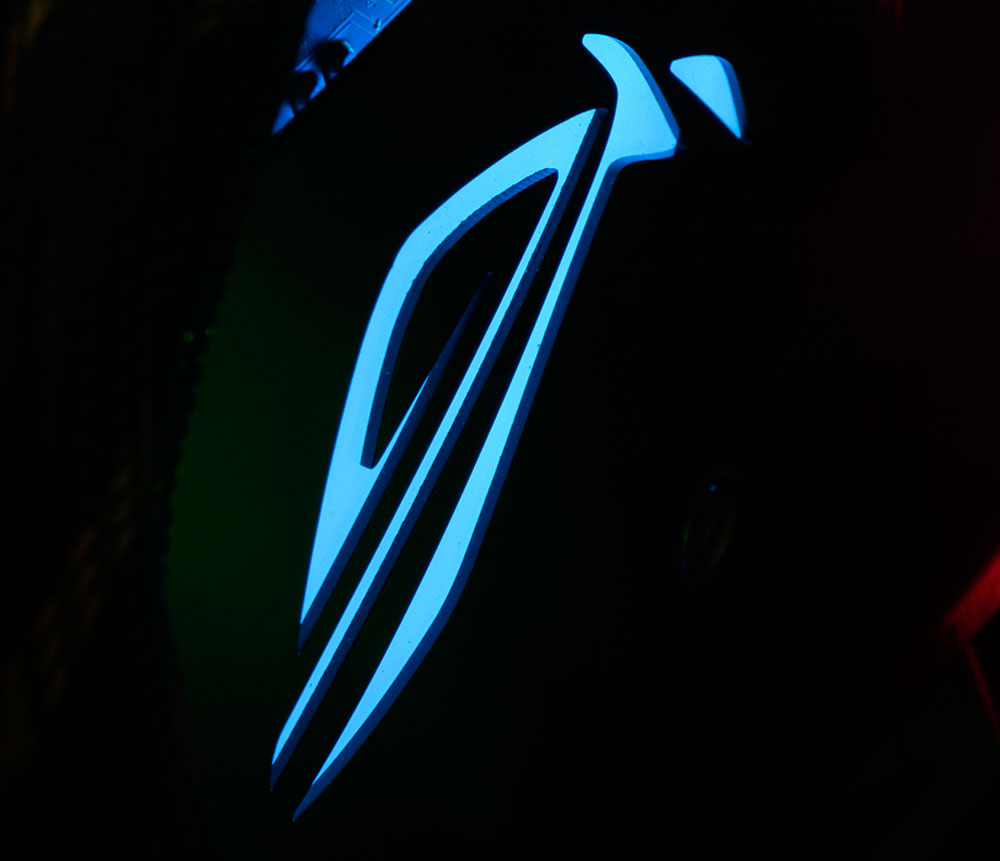

Только модуль подсветки логотипа ROG.

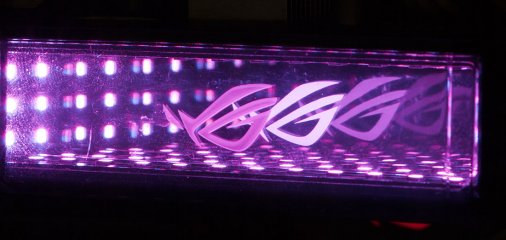

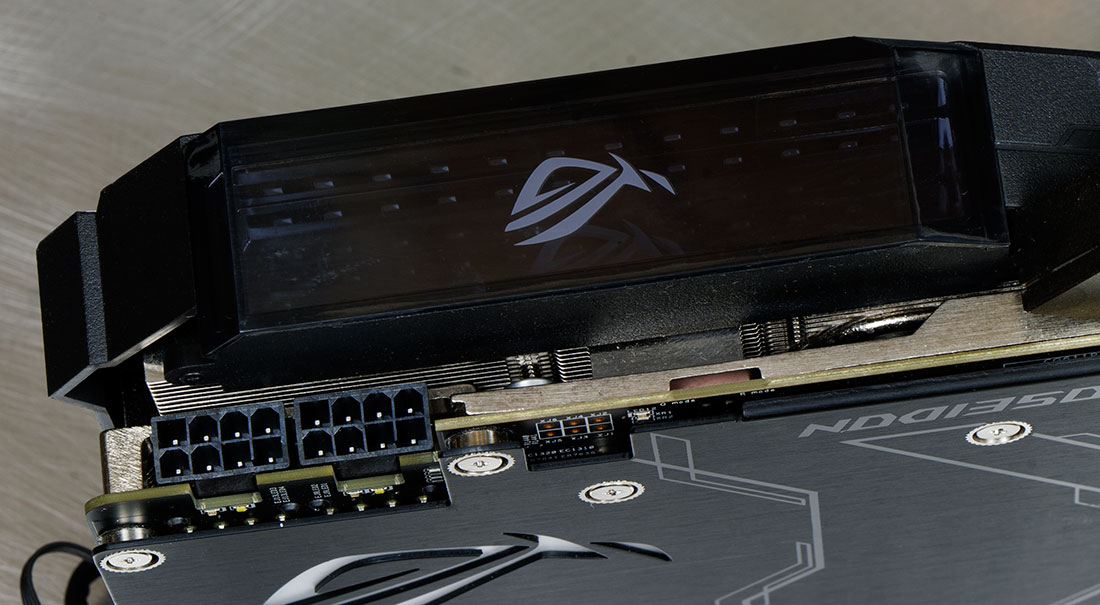

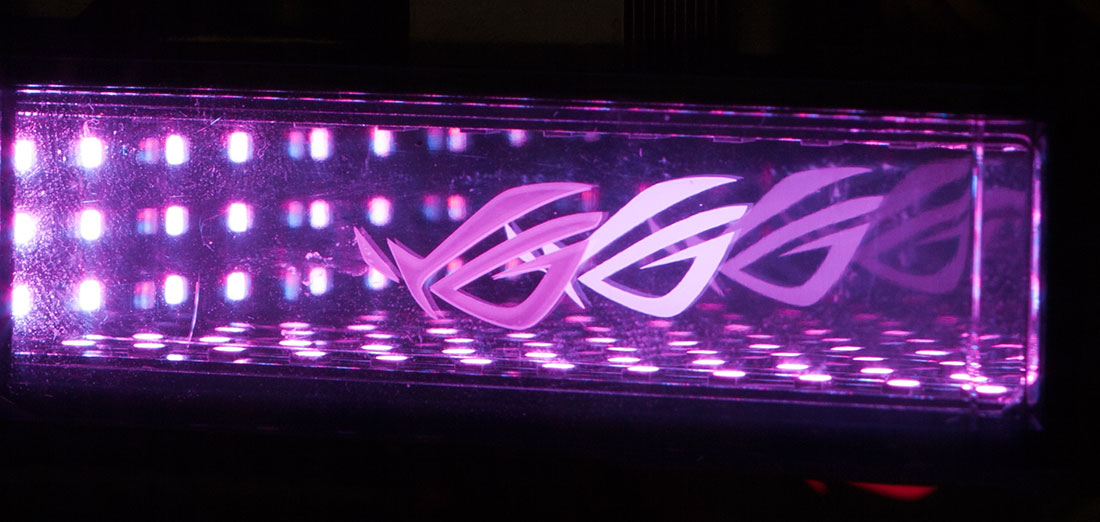

Коли заговорил про подсветку, стоит сразу упомянуть вставку на верхнем торце видеокарты, которая после включения питания светится с эффектом тоннеля отражений (Hall of Mirrors).
Выглядит очень красиво даже для избалованного разнообразным железом взгляда. По-первости кажется, что внутри кулера пустота. Сейчас очень модно пихать RGB подсветку во все комплектующие, но мало кто идет дальше простого монтирования светодиодов под радиаторы и прозрачные пластиковые элементы корпуса.

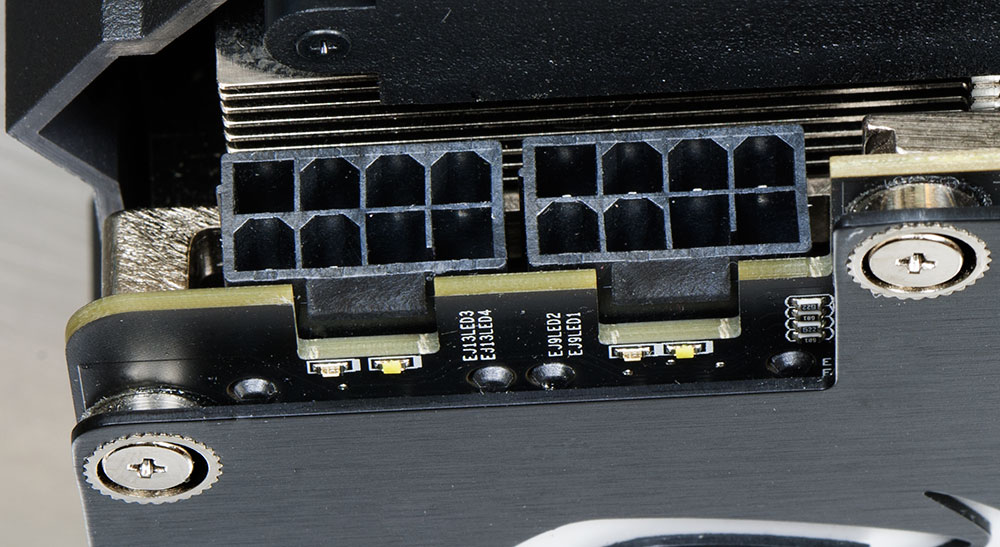

Есть и практически полезные световые индикаторы рядом с парой восьмипиновых разъемов. Красное их свечение при включенном БП (дежурном напряжении на линии +5Vsb) свидетельствует о нехватке питания. Схема предельно проста – отслеживается контакт с «землей» через соответствующие контакты в разъеме, но для рядового пользователя даже такое напоминание может быть полезным при поиске причин незапуска системы.

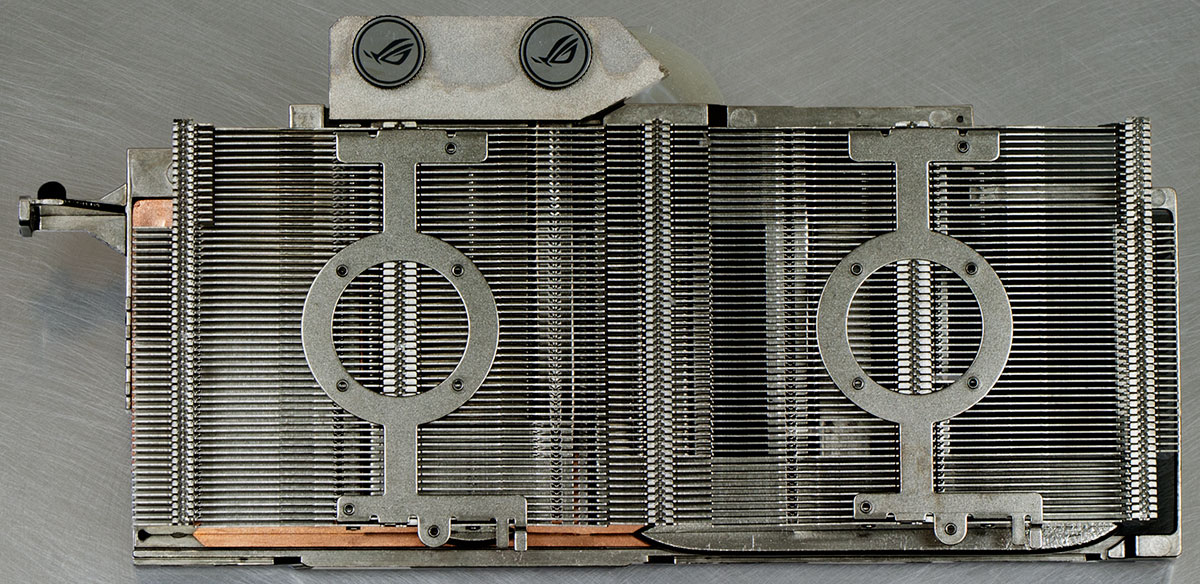

Под пластиковой рамкой – крупный наборный радиатор.

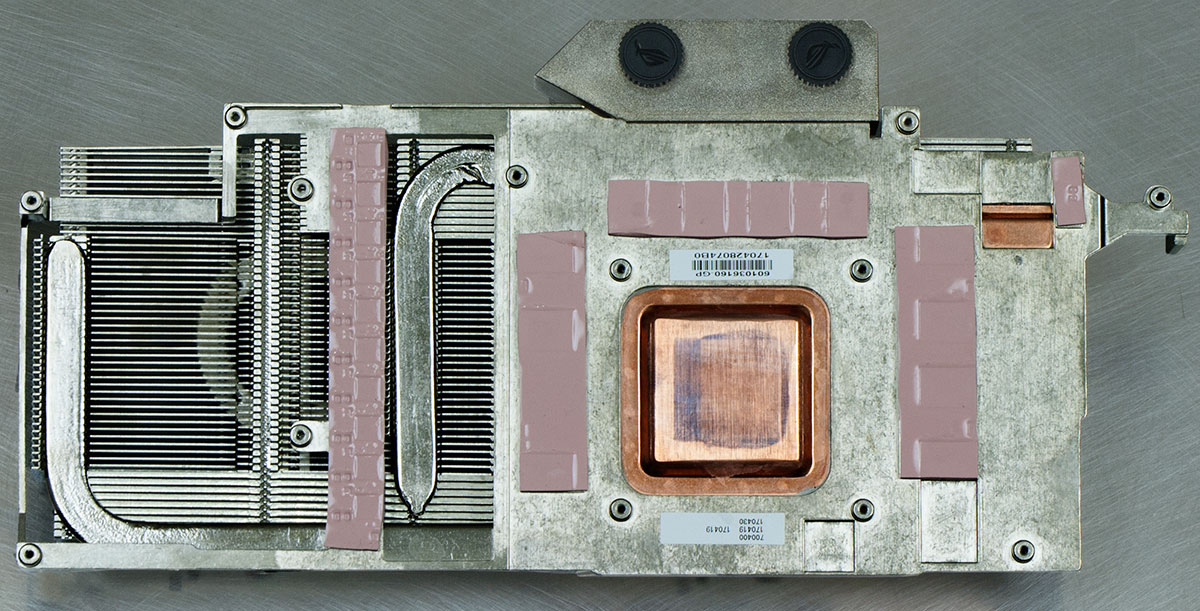

С графическим процессором контактирует основание испарительной камеры, встроенной в металлический каркас кулера. Последний также служит для отвода тепла от микросхем памяти и элементов преобразователя питания. Для равномерного рассеивания тепла по всей площади ребер также установлены две теплотрубки диаметром 8 мм.

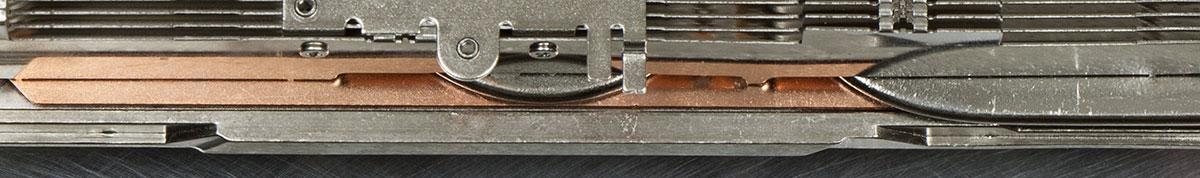

Аналогичным образом встроена трубка, соединяющая два отверстия под фитинги. Жидкостный канал U-образной формы припаян к испарительной камере под радиатором. На фото видно её основание.

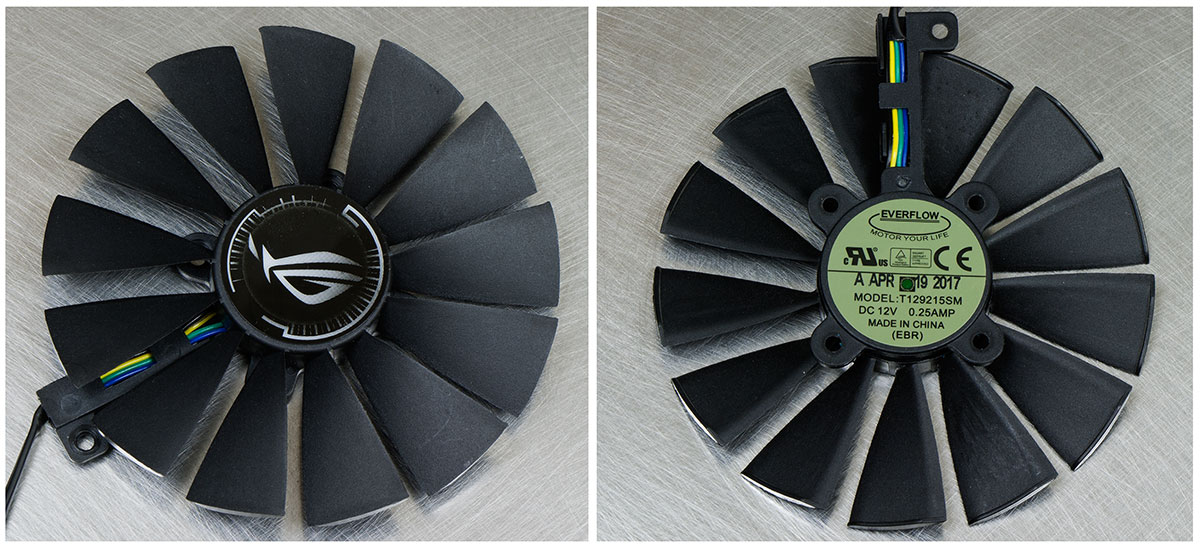

Обдувают радиатор два вентилятора Everflow T129215SM диаметром 95 мм.
Такая конструкция хороша для систем с низкой скоростью течения жидкости – за счет использования испарительной камеры, тепло максимально эффективно передается от кристалла GPU охлаждающей жидкости. Минус такого решения – значительное гидродинамическое сопротивление из-за малого сечения трубки. Увеличение сечения усложнило бы конструкцию кулера, так как габаритная трубка помешала бы течению воздушных потоков и негативно повлияла на терморежим видеокарты при использовании только воздушного кулера. Инженеры же сделали ставку именно на него (воздушный отвод тепла), а включение видеокарты в контур СВО рассматривается как опция, не отменяющая работу вентиляторов. Но стоит отметить, что, исходя из конструкции радиатора, он способен хорошо охлаждать видеокарту при работе только жидкостного контура с остановленными или демонтированными вентиляторами. Но об этом ниже, а пока несколько слов про саму видеокарту.

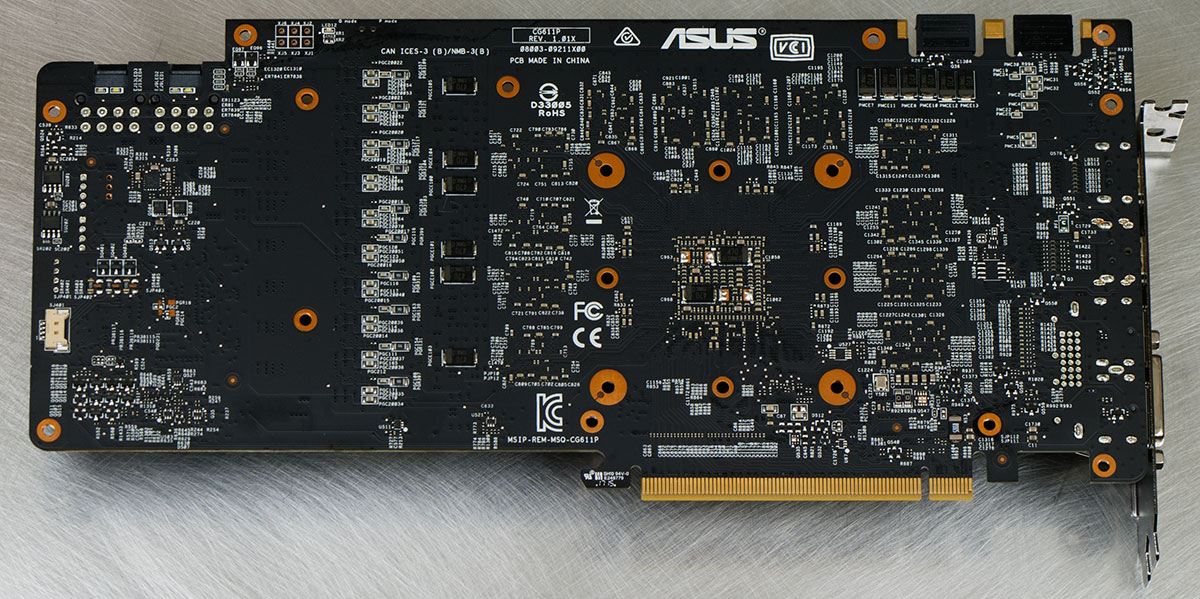

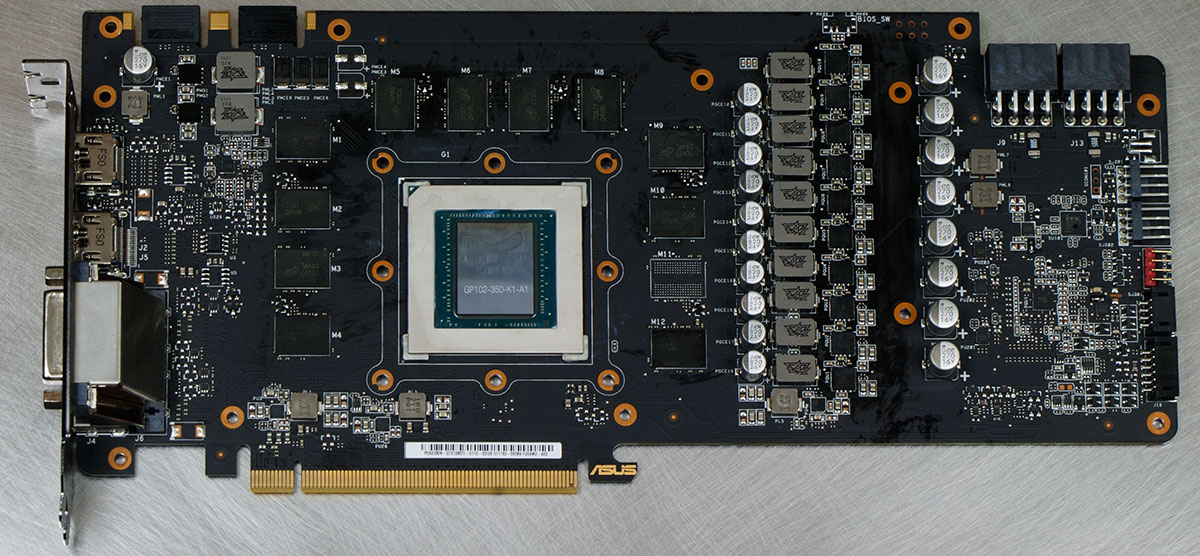

Дизайн печатной платы у ASUS собственный, улучшенный относительно референса по питанию и расположению компонентов. Но все основные элементы остаются на своих местах.

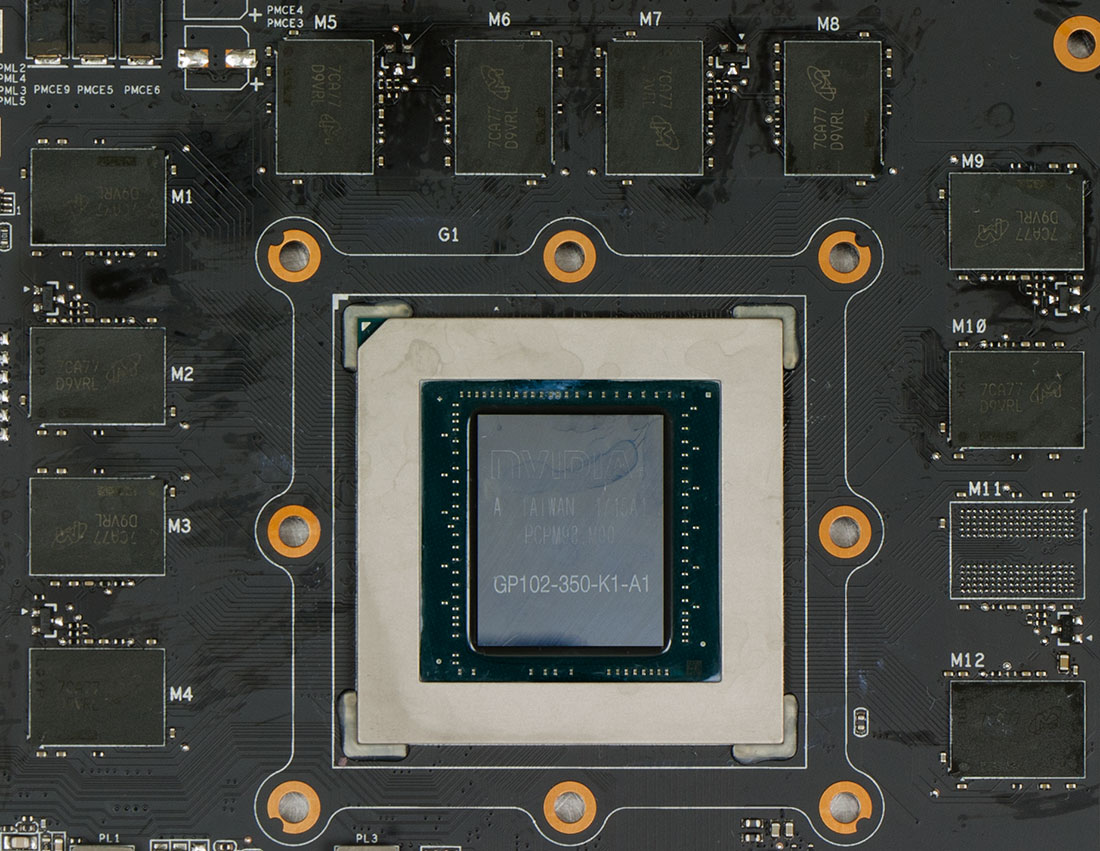

В центре – графический процессор GP102, работающий на 1595 МГц. В boost-режиме частота поднималась до 2025 МГц, что можно назвать хорошим результатом.
Вокруг GPU распаяны 11 микросхем памяти GDDR5X производства Micron общим объемом 11 гигабайт, частота работы 1376 (11008) МГц, шина 352 бита.

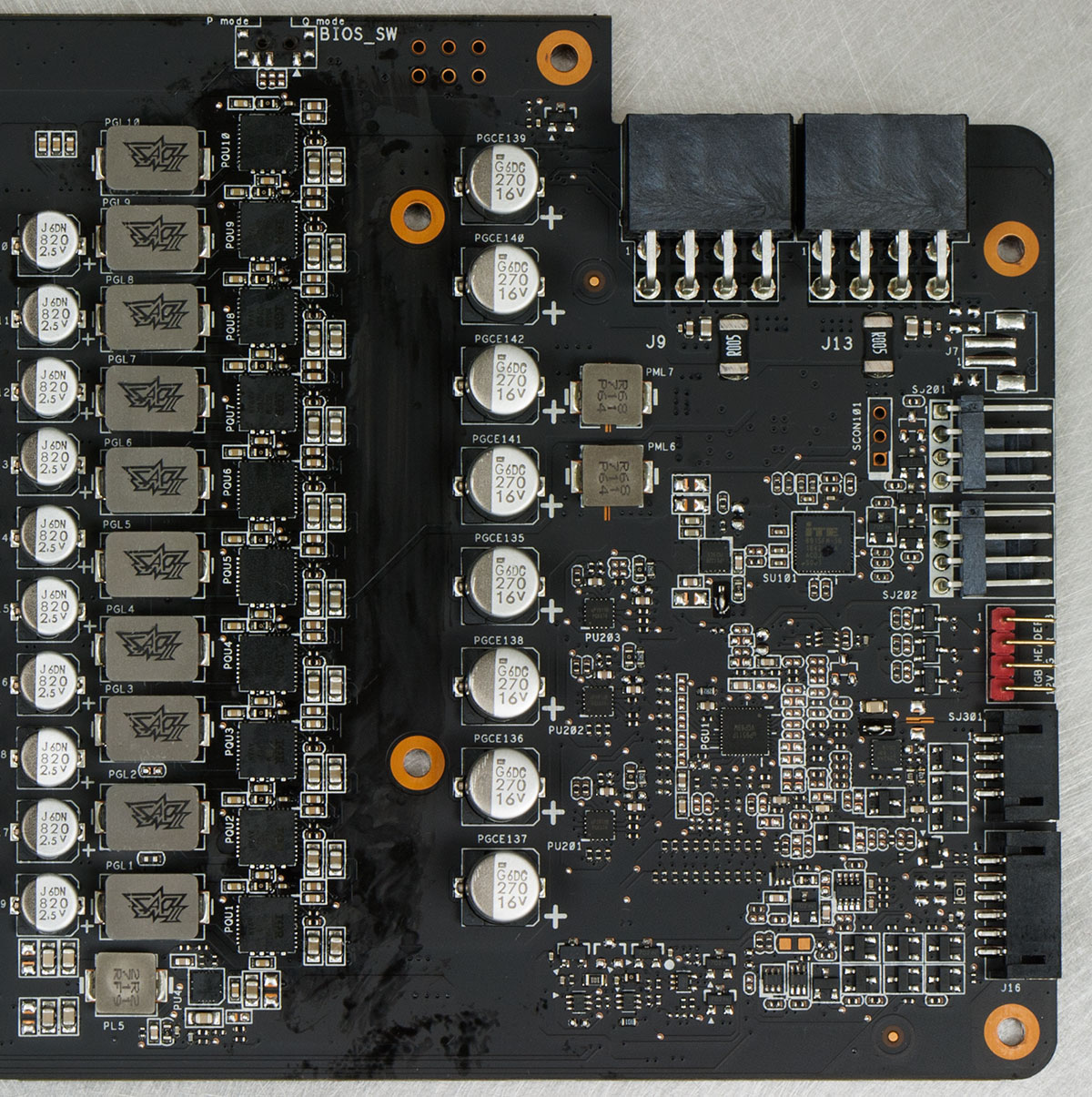

Подсистема питания занимает около трети площади текстолита и расположена в «хвостовой» части, рядом с двумя разъемами доппитания.
Десятифазный преобразователь питание GPU, управляет им контроллер uP9511P.

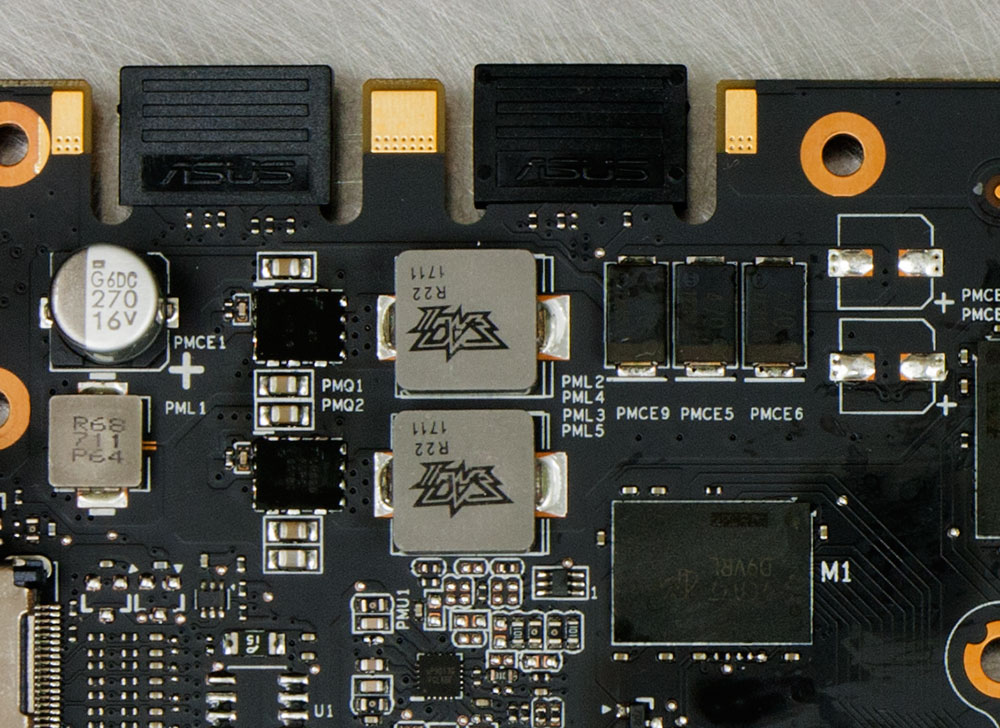

Видеопамяти хватило двухфазного конвертера, он размещен недалеко от SLi-разъемов.

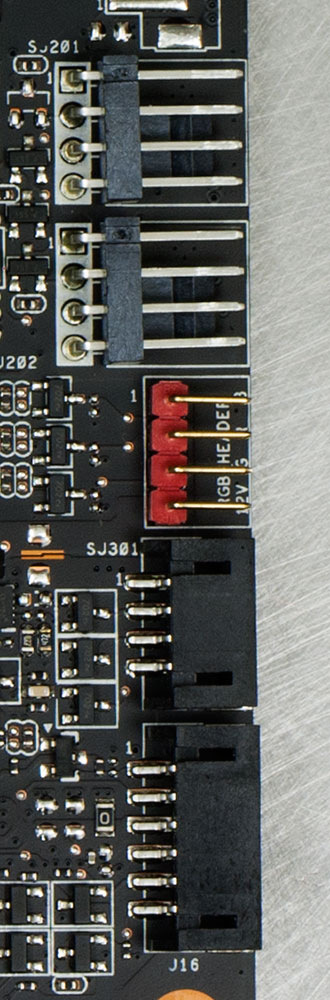

На торце платы распаяны разъемы под вентиляторы и светодиодную ленту. Кроме двух штатных вертушек на радиаторе, к видеокарте можно подключить два корпусных вентилятора и регулировать их скорость вращения в зависимости от нагрузки на видеокарту. Ну а предназначение ленты с RGB диодами и так понятно – дополнительная иллюминация в корпусе будет органично дополнять штатную подсветку на радиаторе.
Центр управления видеокартой в системе Windows – утилита GPU Tweak 2.

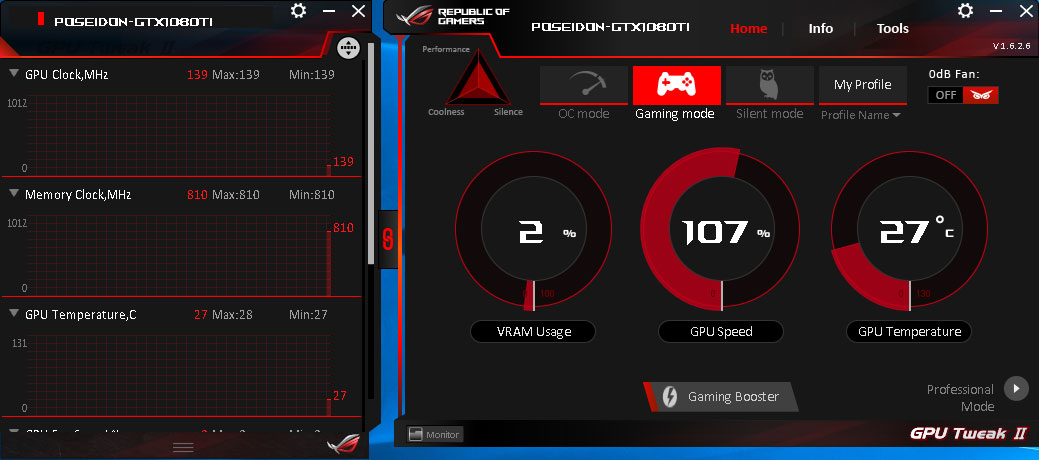

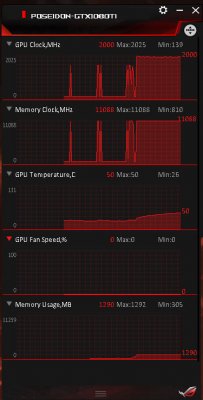

Одно из самых полезных дополнений – окно мониторинга слева, сделанное в стиле RivaTuner.

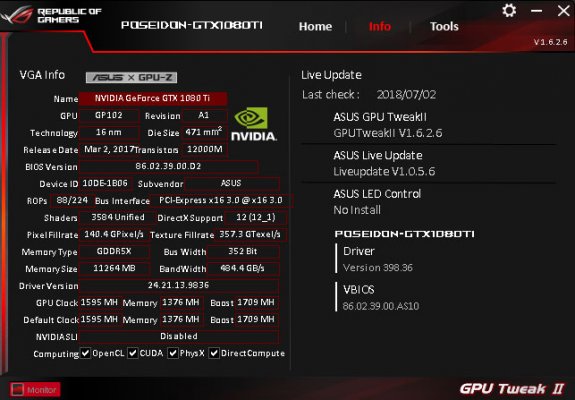

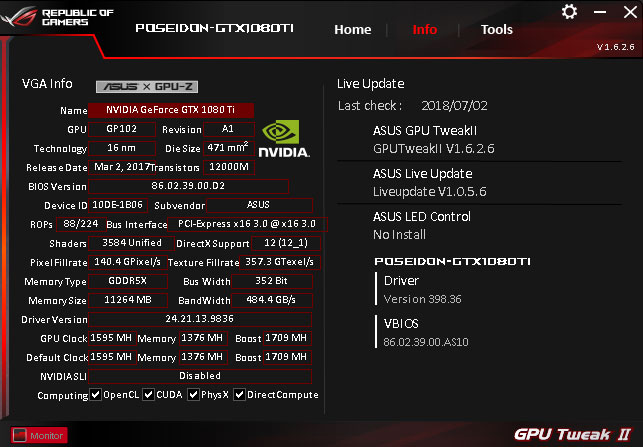

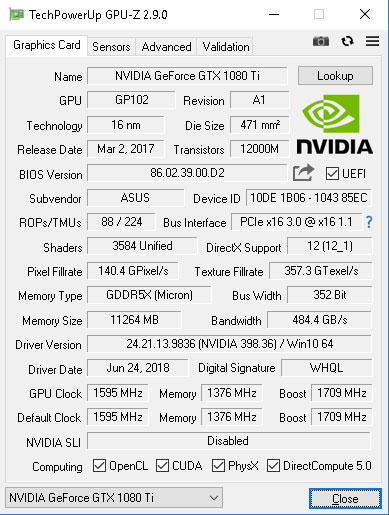

Есть и встроенный информатор о параметрах видеокарты, сильно напоминающий GPU-Z

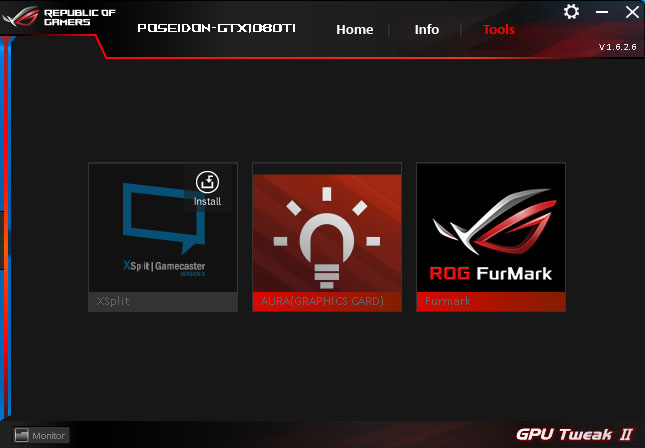

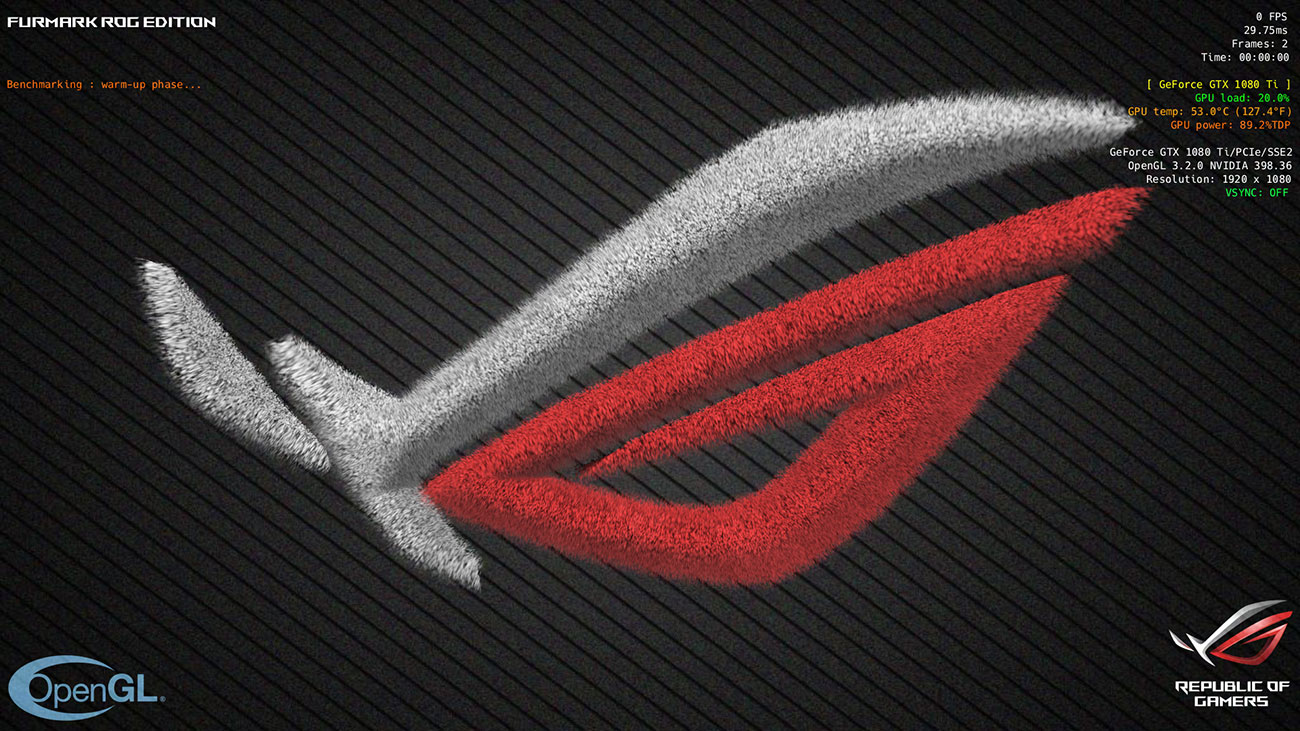

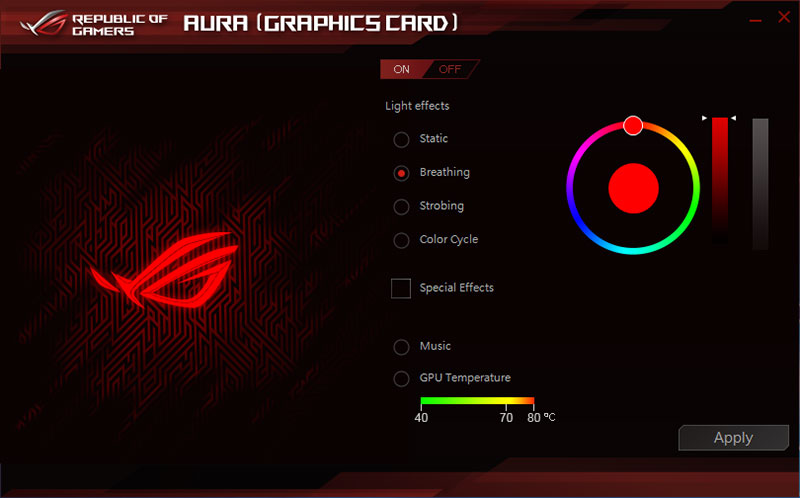

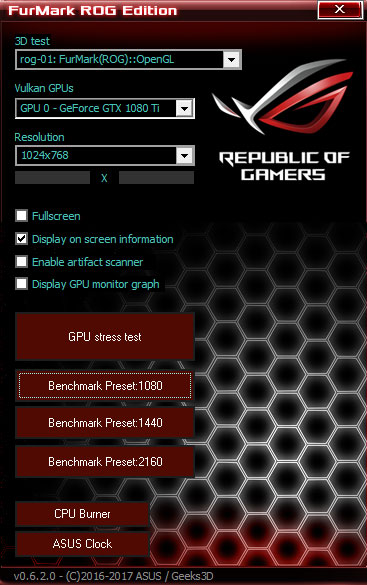

Через вкладку Tools можно выйти на дополнительное ПО – Xsplit для стримов, Aura для управления подсветкой и FurMark для проверки стабильности работы видеокарты под нагрузкой.
Все они выполнены в ROG-стиле.

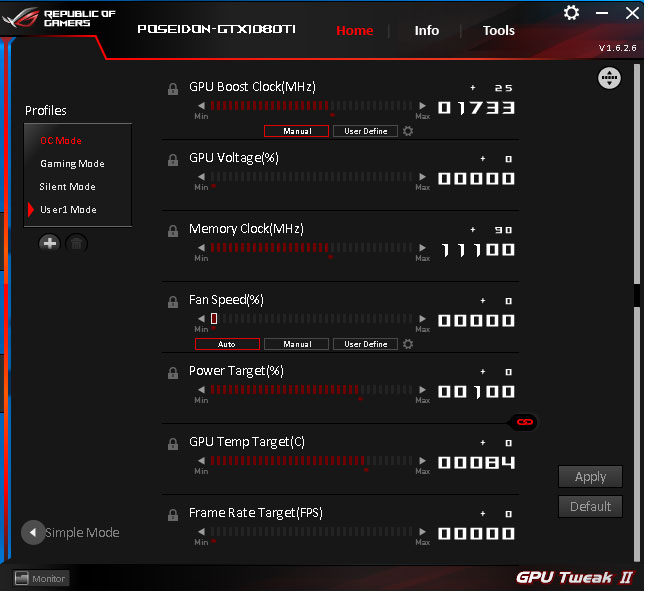

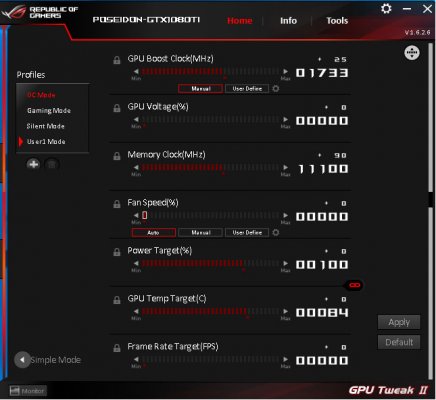

Также доступна регулировка частот GPU и видеопамяти вручную – пригодится любителям разгона.
Скорость вращения вентиляторов регулируется выставлением пресетов или постройкой графика зависимости оборотов от температуры графического процессора.
Результаты тестов

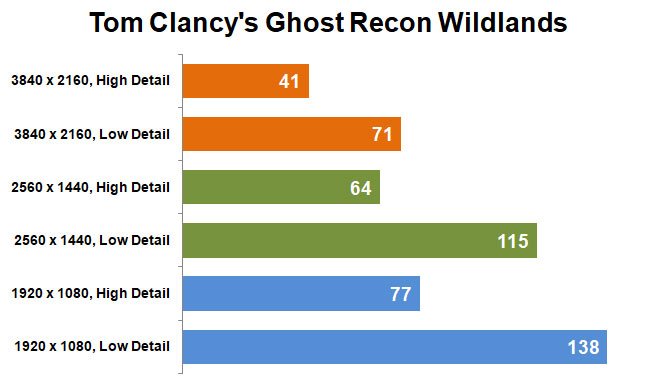

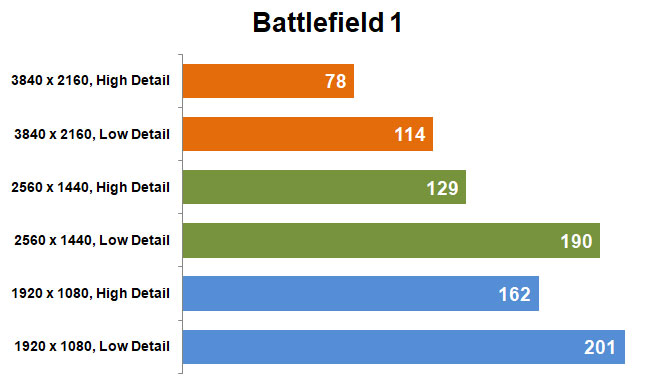

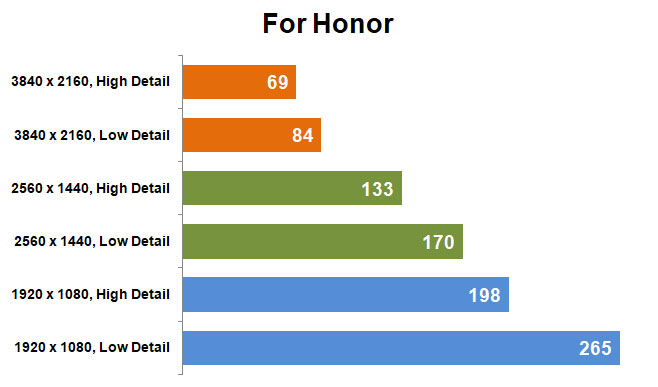

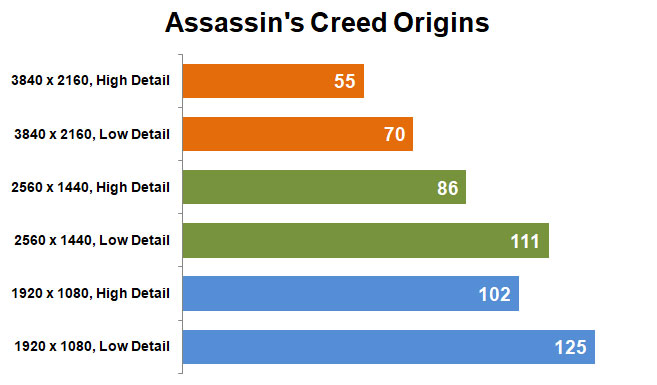

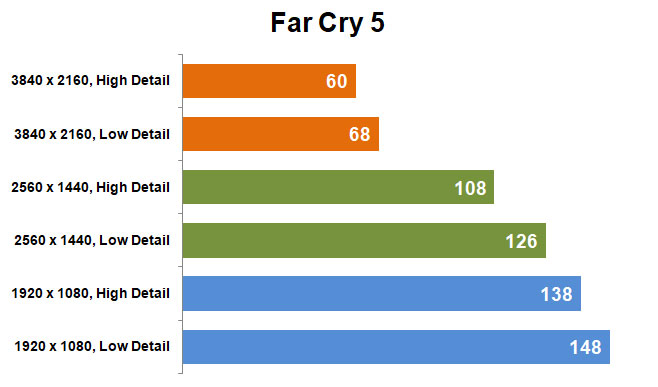

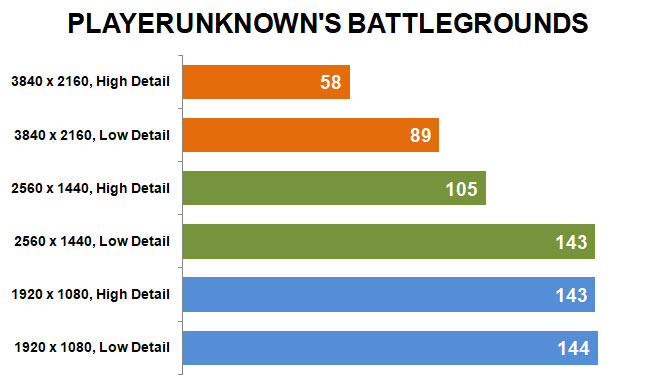

GTX 1080 Ti – одна из самых мощных видеокарт с одним GPU, и все внутриигровые бенчмарки на максимальных настройках качества проходила на ура. Лишь в Ghost Recon на «ультрах» средний FPS не поднялся выше 40, и то в 4K разрешении. Но снижение качества картинки до Medium исправляет положение – 70 средних кадров и 41 минимальный.

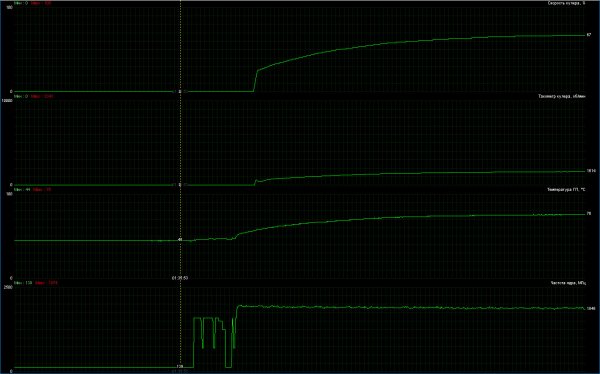

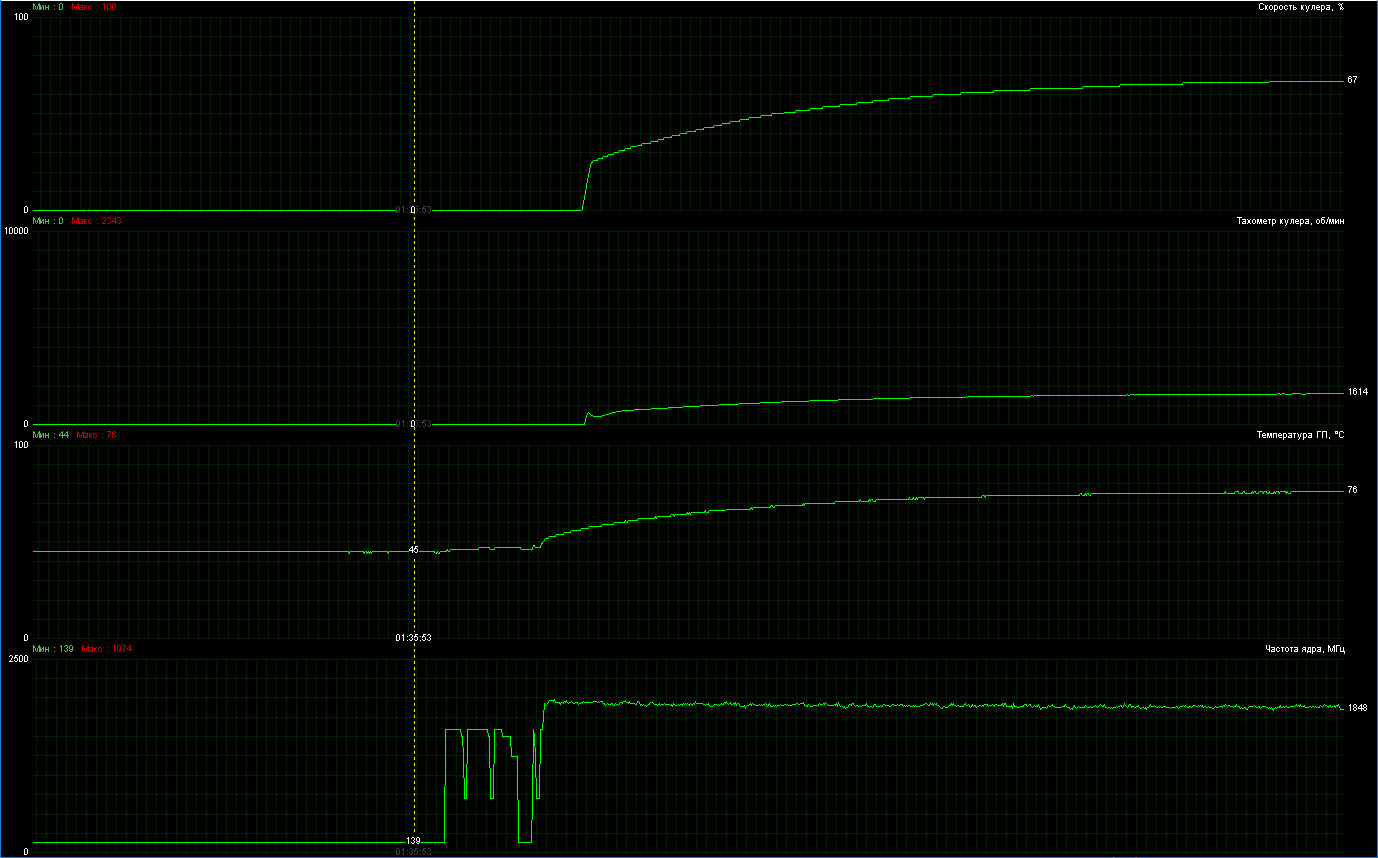

На закуску – самое интересное: температурные режимы. Автоматическая регулировка оборотов в «воздушном» режиме дает 44 градуса в простое и 76 под нагрузкой. Не самый лучший результат, особенно по сравнению с STRIX версией 1080 Ti, но и до перегрева далеко. Крыльчатки молотят примерно на 70% от максимума, есть куда «расти».

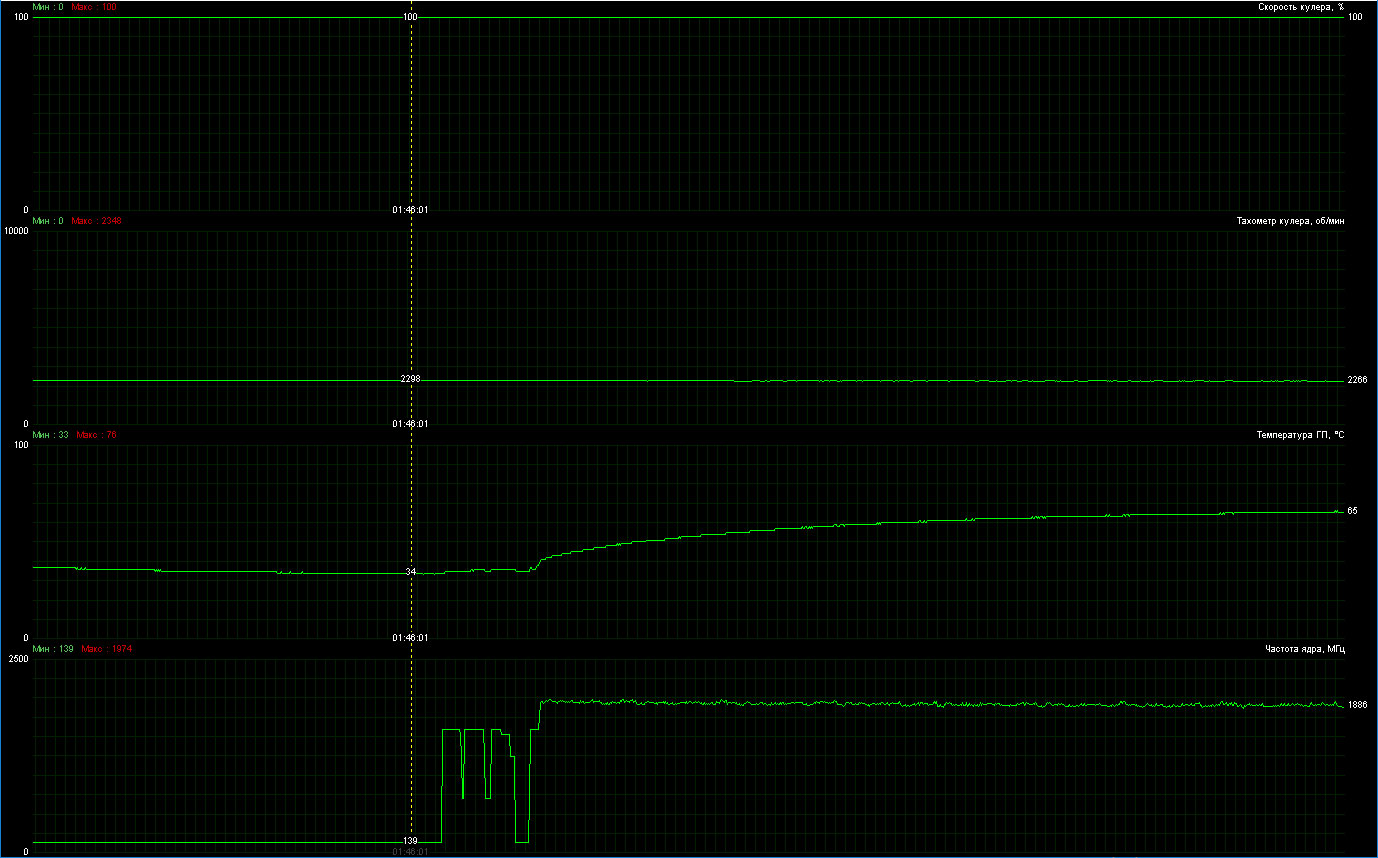

Раскручивание вентиляторов до максимальных 2266 оборотов в минуту существенно влияет на температуры – 34 градуса в простое, 65 под нагрузкой. Практически идеальная картина.

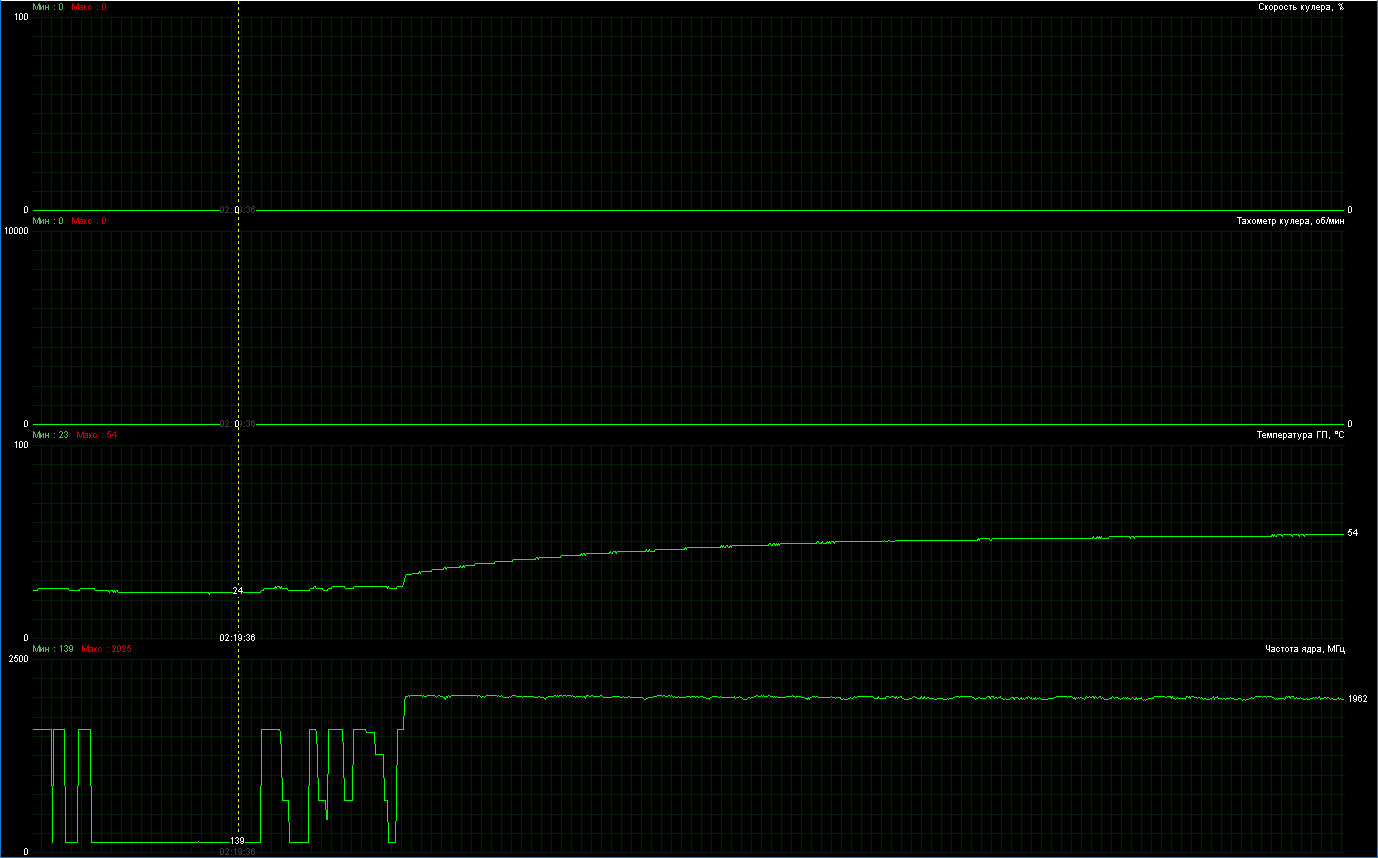

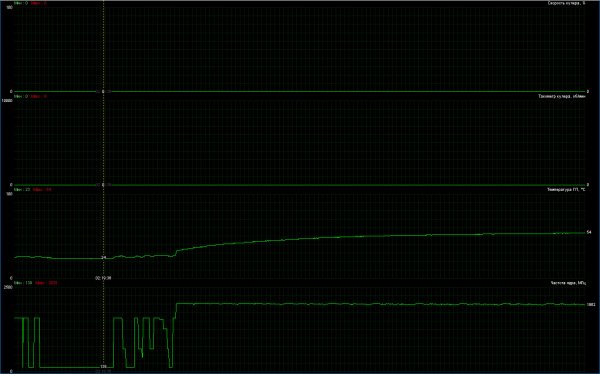

Теперь подключаем жидкостный контур с температурой хладагента 23 градуса и скоростью потока не более 100 литров в час. По сути, это идеальный вариант для данной видеокарты – вялотекущая жидкость околокомнатной температуры. Получаем 24 градуса в простое, 54 под нагрузкой, вентиляторы остановлены даже при запуске 3D приложений. Отличный результат.

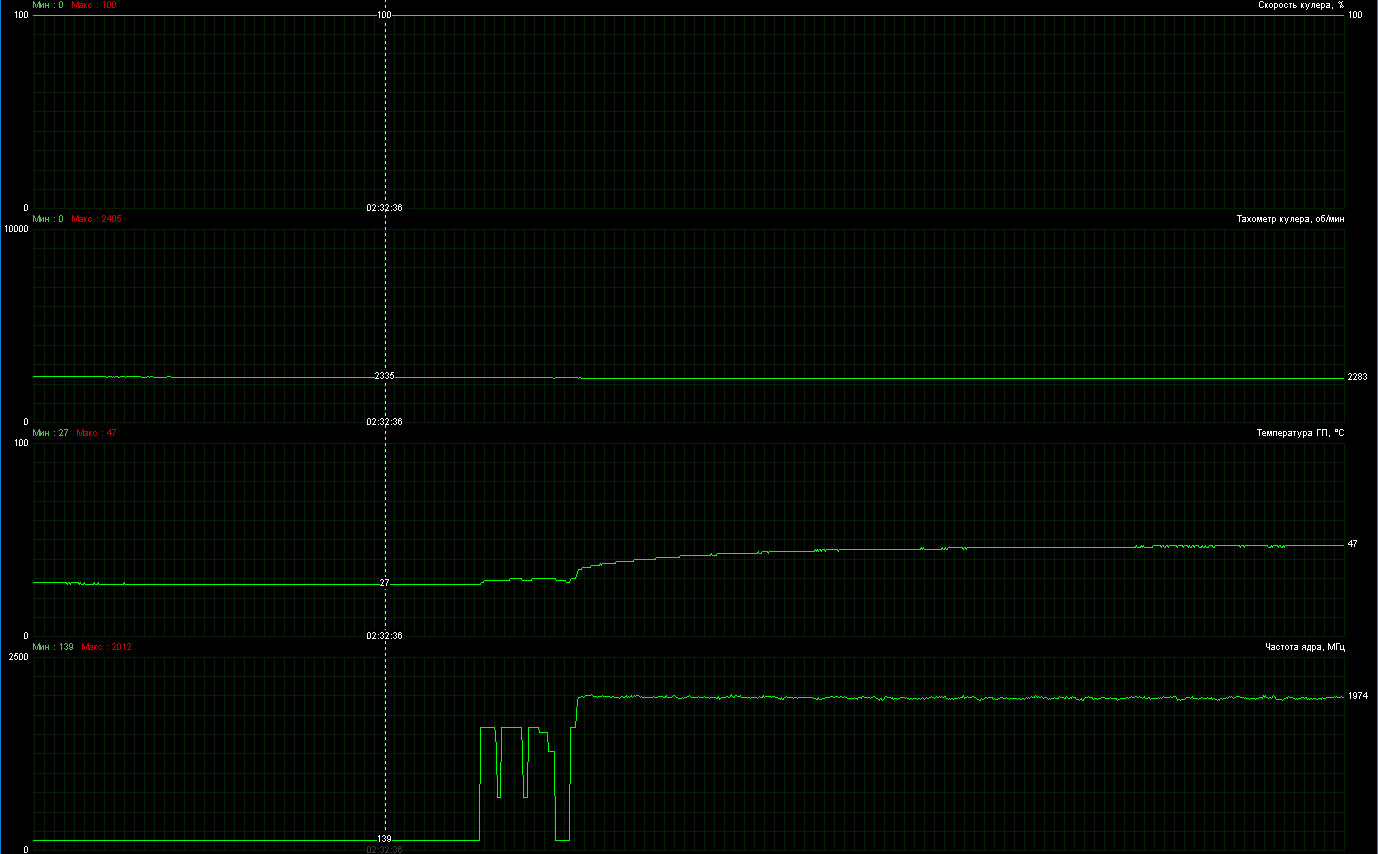

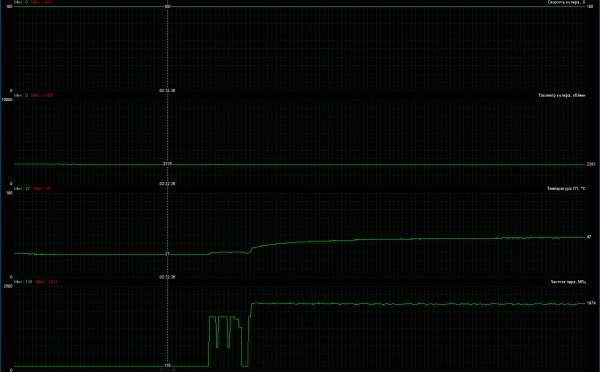

Вывод вентиляторов на максимальные обороты без отключения жидкостного контура дает интересные результаты – в простое температура поднялась на 3 градуса (спасибо летней жаре и 29 градусам в помещении), а под нагрузкой совместными усилиями двух стихий графический процессор охлажден до 47 градусов.
Безусловно, мало у кого найдется жидкостный контур, способный выдавать хладаген температурой 23 градуса при 29 комнатных, и результаты не будут столь впечатляющими. Скорее всего, жидкость в холодной части контура будет прогрета до 30-34 градусов, что соответственно поднимет на 8-12 градусов температуры GPU. Общая картина критично не поменяется – будет 36-40 в простое и 66-70 градусов под нагрузкой. Важно то, что при включении Poseidon GTX 1080 Ti в состав жидкостного контура эффективность охлаждения будет сопоставима с хорошим воздушным кулером, и отверстия под фитинги сделаны не для галочки.

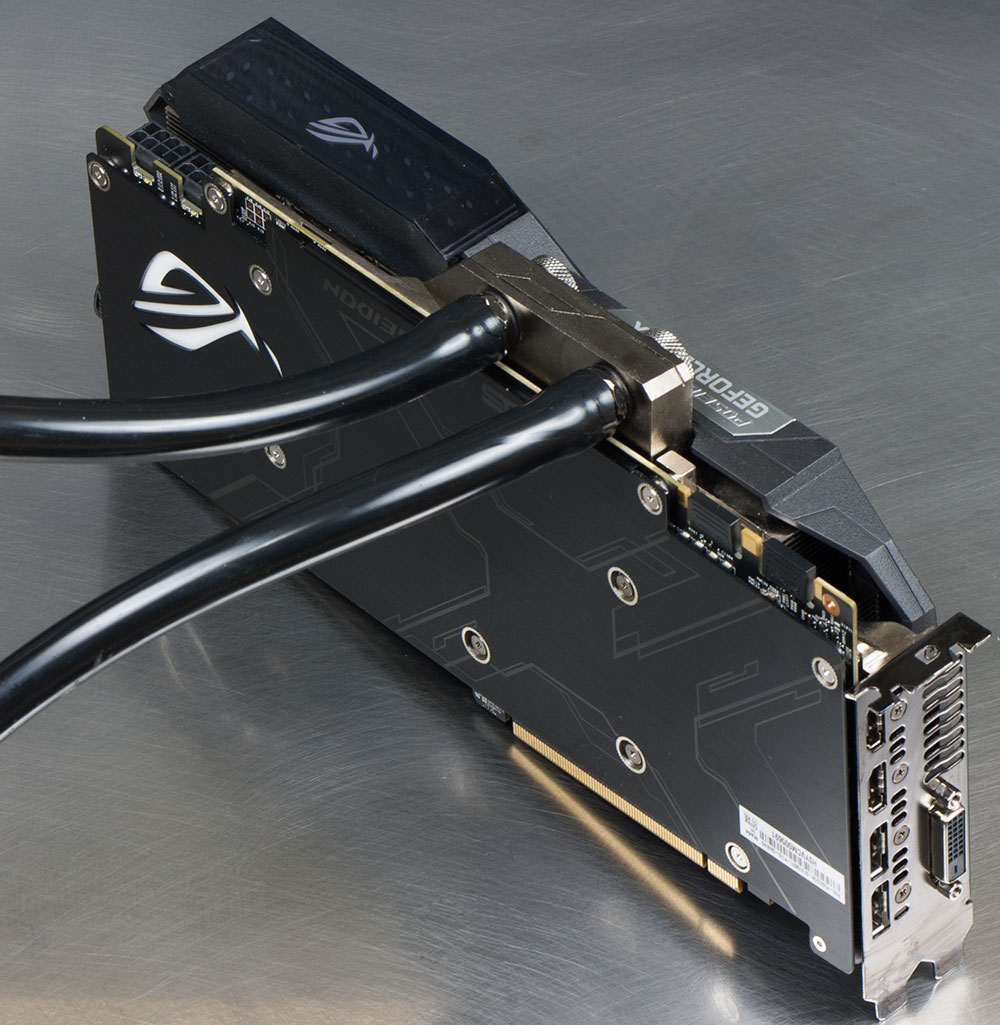

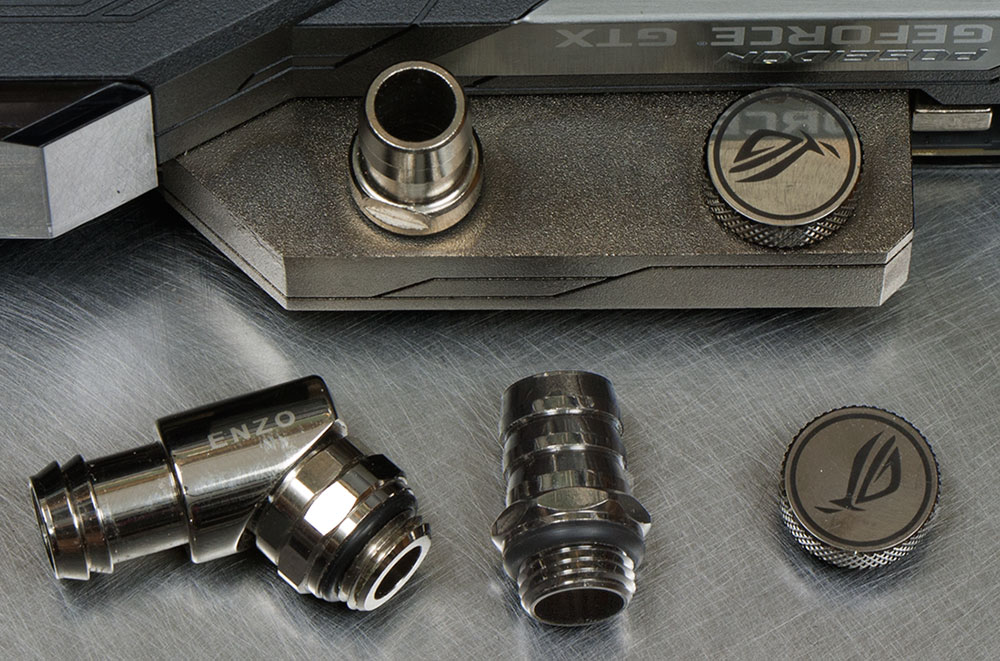

К слову о фитингах. Я использовал два вида – угловые и прямые, в обеих случаях простые «елочки». Прямые встали без проблем, а с угловыми пришлось повозиться.
Очень кстати пришлась возможность переброса фитингов на лицевую сторону, в штатном положении вывести шланги мешал радиатор на процессоре.
Если же применить ватерблок и для процессора, то можно смело устанавливать прямые.
Подведем итоги
ASUS ROG Poseidon GTX 1080 Ti – качественная видеокарта с рядом оригинальных решений. Установка гибридного теплоотвода позволяет с одинаковой легкостью охлаждать графический процессор, память и силовые элементы питания как воздухом, так и жидкостью. Нет нужды корпеть с подбором и установкой full-cover ватерблока, достаточно вкрутить пару штуцеров и подвести к ним шланги.
Применение печатной платы собственной разработки и хорошей системы питания позволяют «бустить» графический процессор до 2 ГГц и более, есть фирменный инструмент для разгона. Добавьте к этому разъемы под ещё два вентилятора и диодную ленту, и получится отличный продукт для игровой или рабочей системы. Да, за все «оригинальности» придется доплатить около 9 тысяч рублей, но они будут отданы не столько за лого на коробке, сколько за качественную реализацию всего вышесказанного. Стоит оно того или нет – решать вам.
Плюсы
- Гибридный кулер
- Простота подключения к контуру СЖО
- Оригинальная подсветка
- Тихая работа в 3D
- Разъемы для 2 корпусных вентиляторов
Может не понравиться
- Цена
