Как работают двойные камеры в смартфонах

В мире смартфонов закрепился новый стандарт — двойные камеры. Какими они бывают, как работают и чем хороши — объясняем в статье

Одним из главных трендов в мире смартфонов в 2017 году стали двойные камеры. Это уже далеко не инновация, поскольку впервые использовать одновременно два модуля камер в смартфонах решила компания HTC в Evo 3D (2011 год) и позднее в One M8 (2014 год). Реализация тайваньцев не обрела широкой популярности на рынке. И вот, в 2017 году производители решили снова сделать ставку на двойные камеры.

На сей раз все получилось. После выпуска LG G5 и Huawei P9 в 2016 году Apple решила ответить конкурентам — iPhone 7 Plus стал первым флагманом компании с двойной камерой. В итоге к двойным камерам пришли практически все известные компании — сейчас их используют Samsung, Apple, Huawei, LG, Nokia, Xiaomi, Meizu, Lenovo (Motorola), Essential, ZTE и даже небольшие китайские вендоры типа UMIDIGI, Doogee, Vernee и прочих.

Как работают двойные камеры в смартфонах

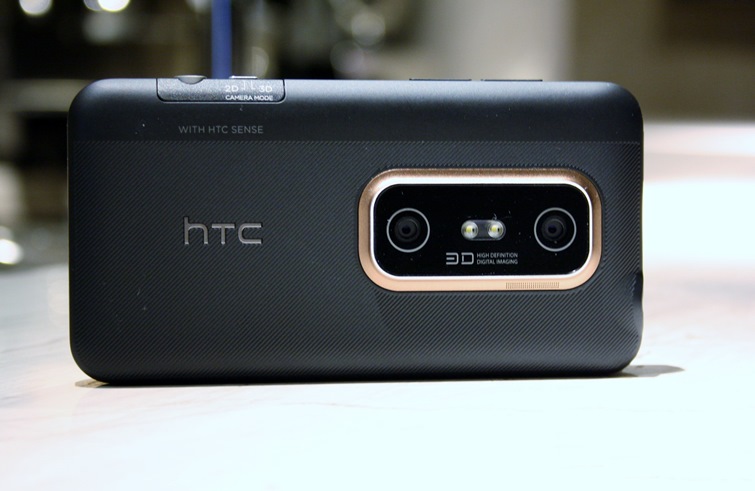

HTC Evo 3D с двойной камерой, 2011 год

Все они используют различные системы двойных камер: кто-то делает акцент на монохромный датчик, кто-то на широкоугольный, а кто-то — на телеобъектив. Трешбокс решил разобраться, что предлагает тот или иной дуэт фотомодулей, как это работает, а также в чем преимущества и недостатки используемых производителями решений.

Датчик глубины

Как работают двойные камеры в смартфонах

Мы начнем с датчика глубины, поскольку это самая простая форма возможной системы двойной камеры. В данном случае основная камера сопровождается вторым датчиком, единственной функцией которого является создание трехмерной карты области снимаемого объекта. Как вы, возможно, знаете, человек видит трехмерный мир в двухмерной проекции, но способен составлять полное представление о расстоянии, форме, размерах и глубине окружающих объектов. За это отвечают наши глаза, имеющие стереоскопическую способность благодаря разным перспективам.

Датчик глубины в системе двойной камеры работает аналогично основной камере. Используя вторичный модуль, двойная камера может приблизительно рассказать, насколько далеко перед ней стоят объекты относительно друг друга. Затем эта информация используется для отделения объекта переднего плана от фона.

Как работают двойные камеры в смартфонах
Пример работы датчика глубины на HTC One (M8)

Главная фишка двойной камеры с этим датчиком заключается в создании реалистичного эффекта глубины резкости. Технология в своем виде пришла из DSLR-камер с их большими сенсорами и объективами, однако воссоздать эффект такой же мелкой глубины резкости смартфоны не могут. Датчик глубины сначала определяет границы объекта переднего плана, а затем применяет эффект размытия на все окружающее. Отмечу, что получаемый результат — очень близок, но иллюзорен.

В теории и на практике датчик глубины имеет свои подводные камни. Если снимаемый объект не имеет глубины (например, вы можете снимать что-то плоское), камера не сможет это определить и вместе с задним фоном размоет края объекта. Даже если датчик глубины отлично справляется со своей задачей, итог в любом случае не выглядит естественным. В DSLR-камерах интенсивность размытия увеличивается с расстоянием от точки фокусировки. В смартфонах этого нет.

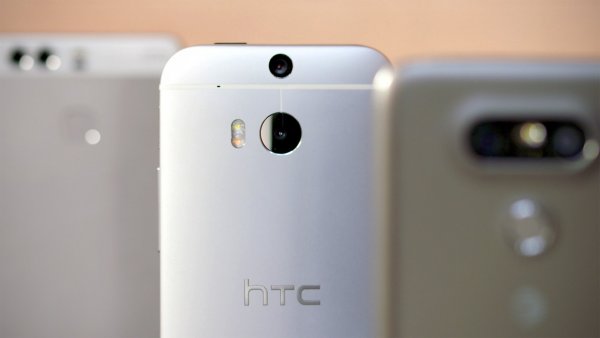

Системы двойных камер со специальным датчиком глубины — один из самых редких дуэтов фотомодулей. Впервые такая система была установлена во флагмане HTC One (M8) — это самый популярный пример. В наши дни датчик глубины используется в таких смартфонах, как Huawei Honor 6X или Lenovo K8 Plus, то есть не во флагманских моделях.

Монохромная камера

Как работают двойные камеры в смартфонах

Несколько более популярная реализация вторичного фотомодуля — монохромная камера. В такой системе основная камера дополняется аналогичным датчиком, особенность которого заключается в монохромной съемке. Обе камеры обычно имеют одинаковые сенсоры, светосилу, линзы и фокусирующие системы. Единственное различие между ними состоит в том, что у второй камеры отсутствует цветной RGB-фильтр. Это означает, что монохромный датчик не может фиксировать информацию о цвете, однако он может захватывать больше света, чем обычная камера.

Двойная камера с монохромным датчиком делает одновременно две фотографии. Принцип работы такой системы — объединение снимков с обеих камер в одно изображение. Как итог — два совмещенных изображения имеют более подробную информацию и уменьшенный уровень шумов. Кроме того, вы можете делать исключительно черно-белые фотографии на монохромную камеру и получать наиболее высокое качество изображения. Цветной модуль не может обеспечить такого результата даже после применения ЧБ-эффекта.

Как работают двойные камеры в смартфонах
ЧБ-режим монохромной камеры на Huawei P9

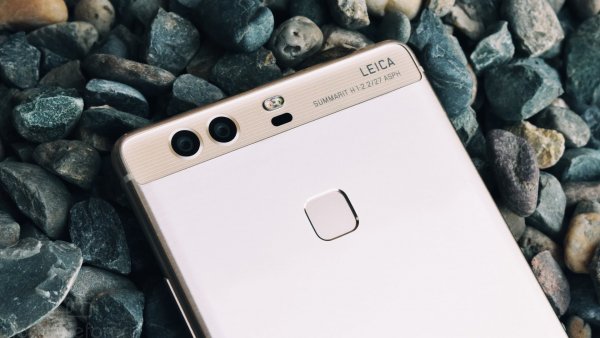

Одним из первых смартфонов с дополнительной монохромной камерой можно назвать флагман Huawei P9. С тех пор китайская компания продолжает улучшать свою двойную камеру и сегодня у нее лучшая система с монохромным датчиком. Стоит отметить, что в разработке двойных камер и алгоритмов обработки Huawei участвует Leica — популярный немецкий производитель, выпускающий фотокамеры и оптику премиум-класса.

Широкоугольная камера

Как работают двойные камеры в смартфонах

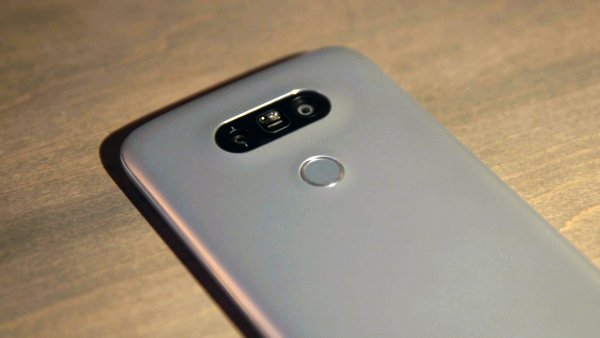

Впервые двойная камера с широкоугольным объективом дебютировала в смартфоне LG G5 в начале прошлого года. LG установила в свой новый флагман 16-мегапиксельный первичный сенсор (29 мм) со светосилой f/1.8 и дополнительный 8-мегапиксельный датчик (12 мм) со светосилой f/2.4. Фокусное расстояние 12 мм придает второстепенной камере значительно более широкое поле зрения, которое захватывает гораздо более широкую область сцены без необходимости намеренного отдаления от объекта.

В основном широкоугольная камера применяется во флагманах LG. Недавно Motorola оснастила такой системой свой новый смартфон Moto X4. Широкоугольный объектив представляет уникальную перспективу для мобильной фотографии, которую не может предложить ни одна другая камера для смартфонов. Помимо своей практической ценности (к примеру, захвата большой группы людей с близкого расстояния), широкоугольный датчик также позволяет создавать красивые пейзажи за счет захвата полной или хотя бы большей части сцены.

Как работают двойные камеры в смартфонах
Широкоугольный и ультра широкоугольный режимы на LG G5

Первые поколения широкоугольных камер имели свои недостатки. Пользователи G5 и V20 жаловались на низкое качество изображения с ультрашироким углом обзора и сильное искажение сцены по углам. Тем не менее, LG продолжает неуклонно улучшать свою двойную камеру с широкоугольным объективом. В последнем флагмане V30 вторичная линза лишилась главных недостатков — качество изображения заметно подтянули, а искажений на снимках стало существенно меньше.

С хорошей реализацией такая система двойной камеры может быть действительно очень полезной, если говорить об определенных сценариях съемки. LG идет своим путем, и это хорошо.

Телефотокамера

Как работают двойные камеры в смартфонах

Мы подошли к последнему и самому распространенному варианту из всех систем с двумя камерами — телефото. В данной конструкции первичный модуль соединен со вторым датчиком с телеобъективом. «Телевик» является полной противоположностью широкоугольной системы камер. Он фактически позволяет увеличить только масштаб снимаемого объекта, а не масштаб всей сцены целиком.

Начиная с релиза iPhone 7 Plus (первого смартфона Apple с двойной камерой) производители обратили внимание на телеобъектив в качестве второй камеры для фирменных смартфонов. В настоящее время телефото предлагает двукратное оптическое увеличение, то есть вторичный датчик в такой системе имеет увеличенное вдвое фокусное расстояние. Компания OPPO на выставке MWC 2017 в Барселоне представила инновационную систему двойной камеры с рекордным 5-кратным оптическим зумом, однако этому решению еще далеко до коммерческого выхода.

Как работают двойные камеры в смартфонах
Широкоугольный режим (сверху) и телефото (снизу) на iPhone 7 Plus

У телеобъектива много преимуществ. Во-первых, что наиболее очевидно — это получение двукратного оптического зума без потерь в качестве изображения. Масштабирование фотографии на смартфонах в значительной степени было цифровым до сих пор, но с телеобъективом вы можете быстро «приблизиться» к снимаемому объекту с минимальной потерей качества. И потому как теперь цифровой зум применяется поверх двукратного оптического зума, получаемые результаты — намного более эффективные.

Как работают двойные камеры в смартфонах
Портретный режим с функцией студийного освещения на iPhone 8 Plus

Съемка с использованием телеобъектива имеет и другие плюсы. Телефотокамеры отлично подходят для портретов, поскольку обеспечивают минимальное искажение и снимают объект сглаженнее, чем широкоугольный объектив. Большинство производителей сегодня также реализует эффект размытости фона. Комбинация телеобъектива и фонового размытия выводит классические портретные фотографии почти на уровень «зеркалок» — результат настолько впечатляет, что не каждый сможет увидеть разницу. Конечно, не стоит забывать о современных алгоритмах обработки.

Какие недостатки

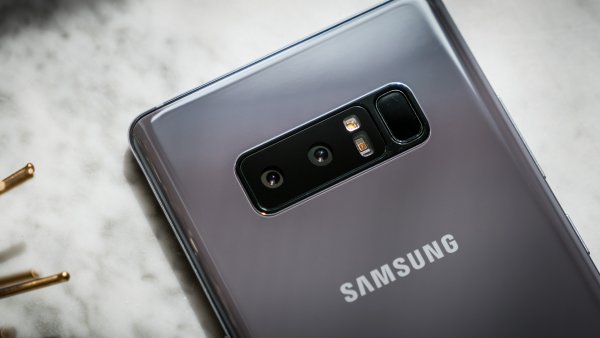

Единственный недостаток для большинства систем двойных камер — пока ни один из производителей не смог достигнуть полного паритета для обоих модулей. Дополнительные датчики имеют меньшую светосилу по сравнению с основной камерой (от f/2.4 до f/2.8, в то время как для обычных камер уже достигнута рекордная отметка f/1.6) и не оснащаются оптической стабилизацией изображения. В этом году только два флагмана получили OIS одновременно для двух камер — это Samsung Galaxy Note 8 и Apple iPhone X.

Из-за такого различия в характеристиках двойных камер наблюдается заметное расхождение в качестве, если речь идет о съемке при помощи конкретного модуля (только широкоугольный или только телефото). Тем не менее, уровень фотовозможностей, который сегодня предлагают такие мобильные устройства, как Galaxy Note 8 или iPhone X — невероятно высок.

Какие перспективы

Как работают двойные камеры в смартфонах

Развитие камер в смартфонах за последние пару лет действительно превзошло все ожидания. Нет никаких сомнений в том, что технология двойных камер — это будущее мобильной фотографии. Уже сейчас ими оснащаются не только флагманы, но и устройства среднего класса, а также даже некоторые бюджетные модели. Новая жизнь для черно-белых фотографий, портретный режим с размытым фоном прямиком из «зеркалок», качественный зум без потерь, более высокая детализация — все это теперь могут делать и смартфоны благодаря двойным камерам.
