В погоне за «народным» железом незаслуженно забыли платформу на новом чипсете TRX40 от AMD. Это, как-никак, топовое HEDT-решение (High-End Desktop) для так называемых creators. К «создателям» AMD отнесла тех, кто генерирует цифровой контент в промышленных объемах: видео, аудио, построение и различные просчеты трехмерных моделей. Процессоры под эту платформу — Ryzen Threadripper — отличаются большим количеством ядер, солидными аппетитами и крупными размерами. Фактически, AMD перенесла в настольный сегмент серверную платформу с некоторыми адаптациями. И, судя по тому, что в конце 2019 года свет увидело третье поколение этих высокотехнологичных печек, Threadripper прижились в народе.
Но довольно лирики. Посмотрим, что может предложить плата PRIME TRX40-PRO от ASUS в качестве основы высокопроизводительной системы.
Технические характеристики
- Форм-фактор: ATX (305×244 мм).
- Процессорный разъем: Socket sTRX4.
- Системная логика: AMD TRX40.
- Оперативная память: 8 × DIMM, DDR4-2133-4400 до 256 Гбайт.
- Звук: 7.1 HD Audio (Realtek ALC1220).
- Сеть проводная: 1-Гбит Ethernet (Intel I211-AT).
- Слоты расширения: 3 × PCI-Ex16, 1 × PCI-Ex1.
- Накопители: 8 × SATA III 6 Гбит/с, 3 × M.2 NVMe / SATA III 6 Гбит/с 22110.
- Задняя панель: кнопка BIOS Flashback, USB 3.2 Gen2 (Type-C), 3 × USB 3.2 Gen2 (Type-A), 6 × USB 3.2 Gen1 (Type-A), RJ-45, 5 × 3,5-мм аудио (TRS), оптический выход S/PDIF.
На момент написания обзора цена ASUS PRIME TRX40-PRO составляет 23 500 рублей.
Комплектация
Картонная коробка сравнительно невелика, что неудивительно — габариты материнской платы стандартные (305 × 244 мм).

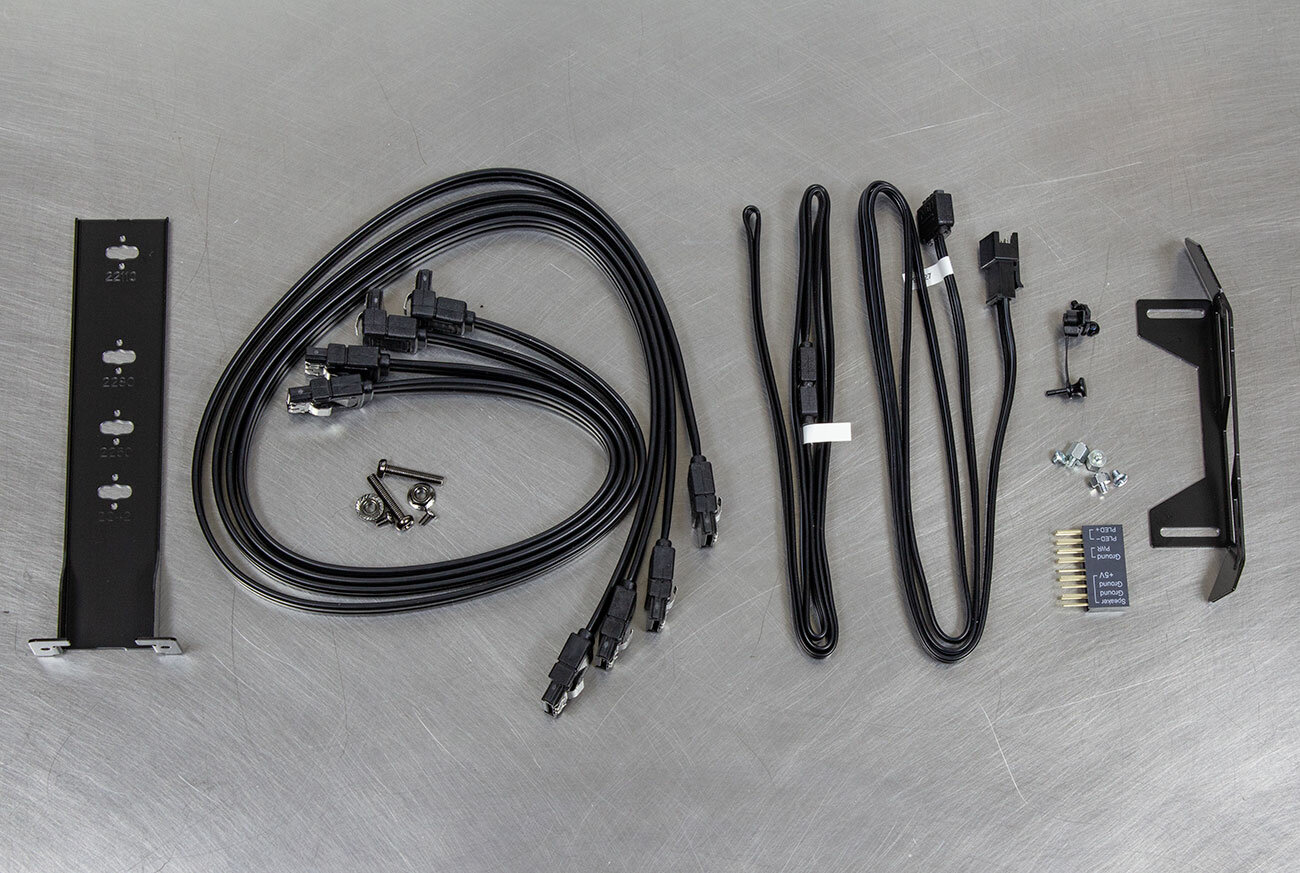

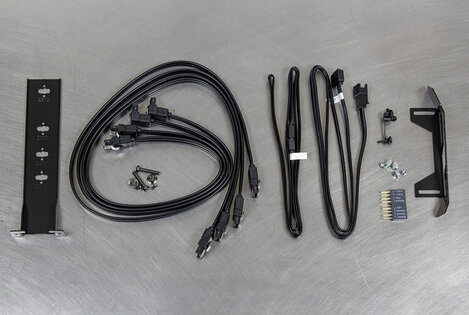

Набор аксессуаров стандартный: мануал краткий, мануал полный, диск с драйверами, кабели подключения SATA-накопителей и подсветки, металлический уголок и винты крепления для M.2-накопителей, странная стальная скоба и набор винтов.
Все необходимое, ничего лишнего. М-да, лет 15 назад к такой дорогой плате был бы целый ворох дополнений в огромной коробке.
Внешний вид

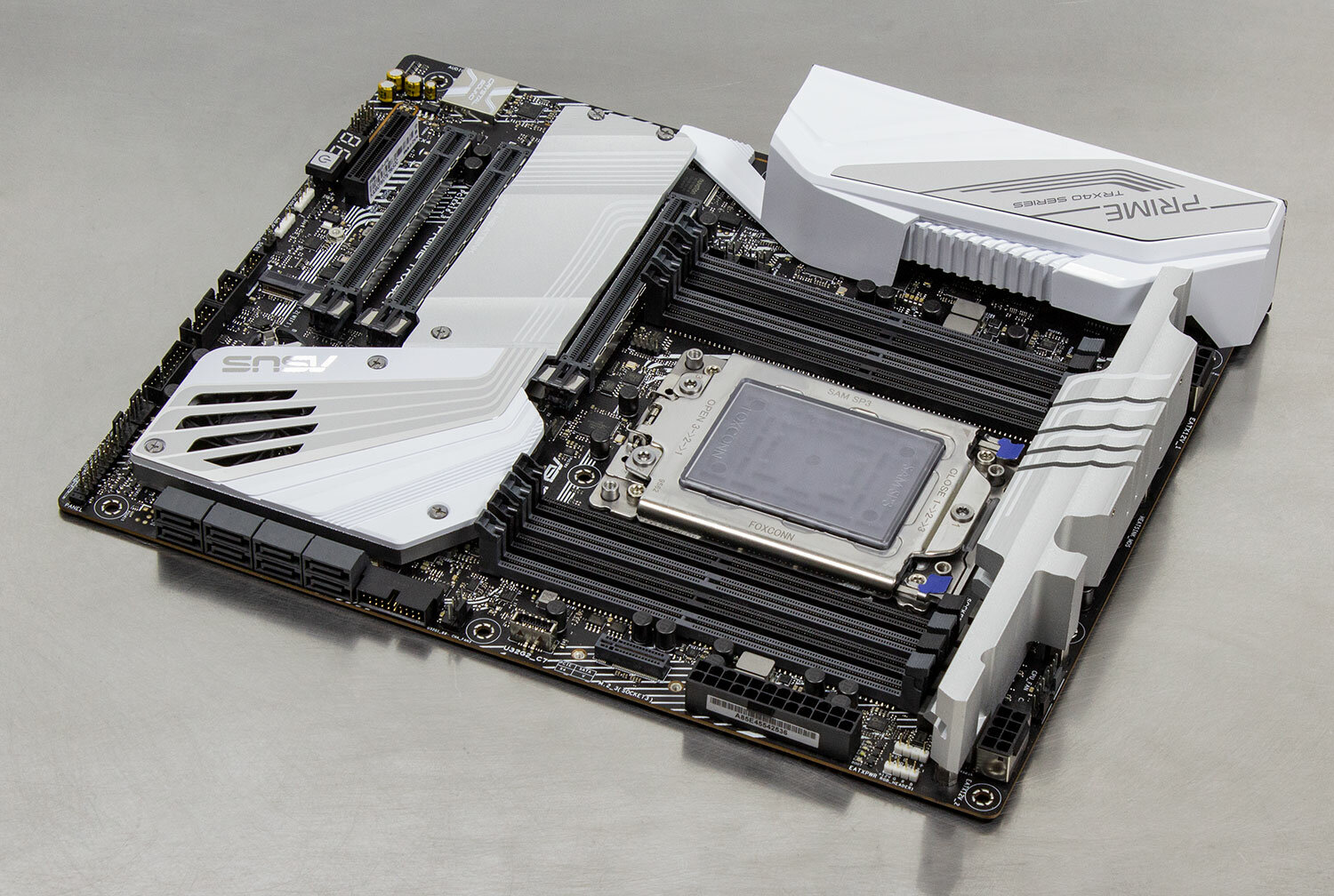

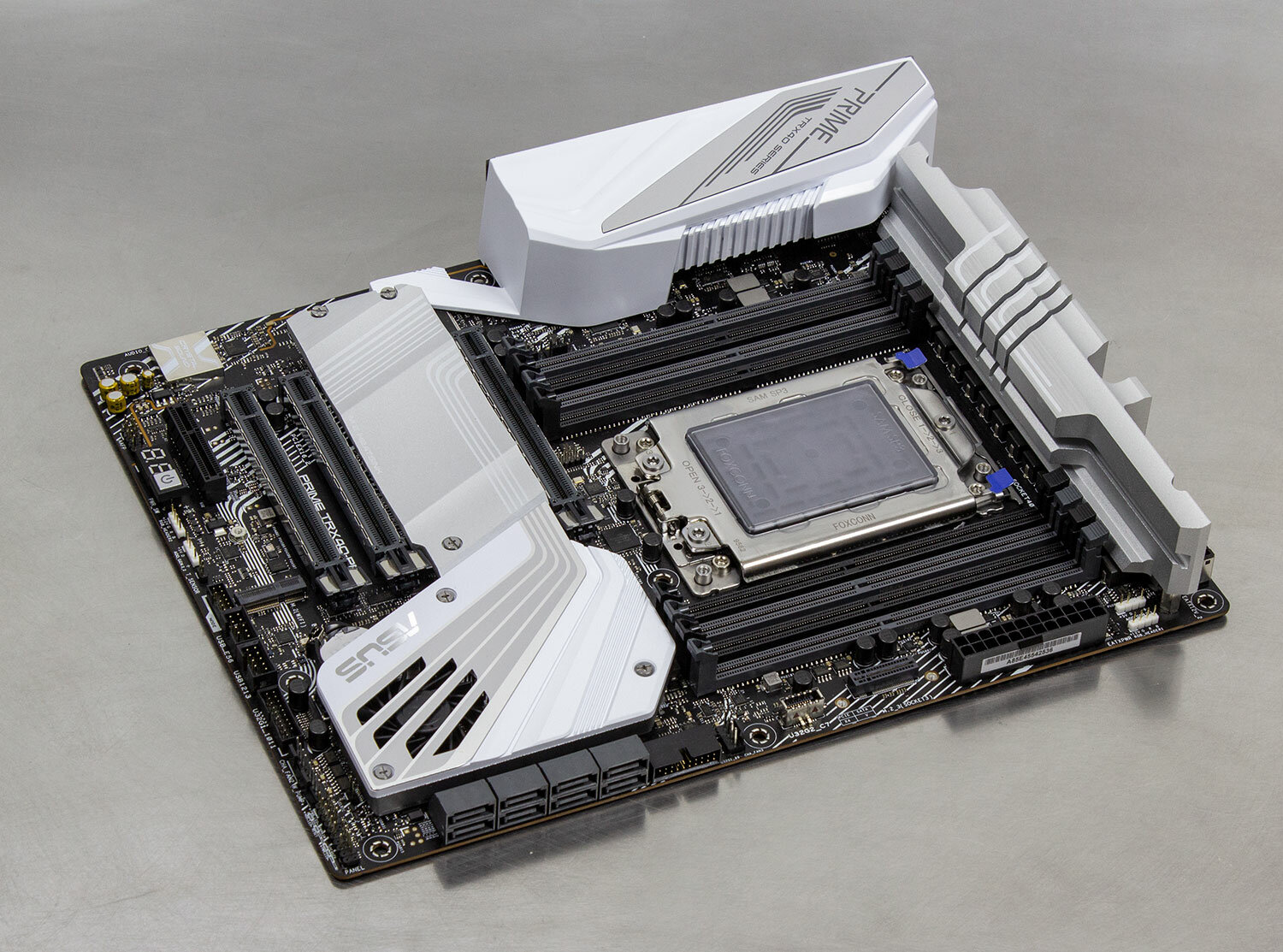

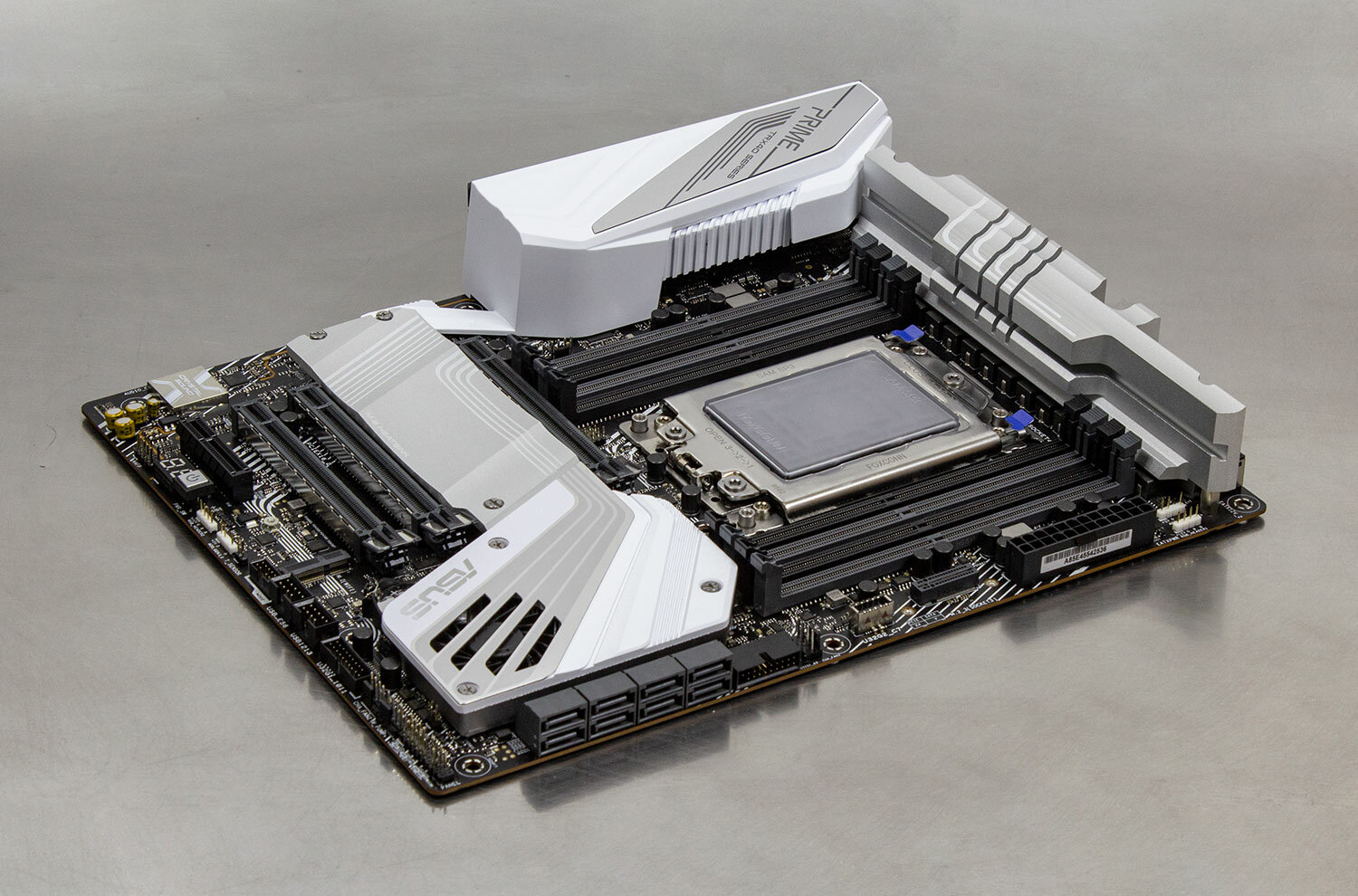

Внешне PRIME TRX40-PRO выглядит солидно, но неброско: прямоугольник текстолита, радиаторы систем питания и накопителей, пластиковый кожух. Контрастная черно-белая цветовая гамма немного неожиданна глазу, привыкшему к серии ROG в её красно-черных тонах с угловатым дизайном.

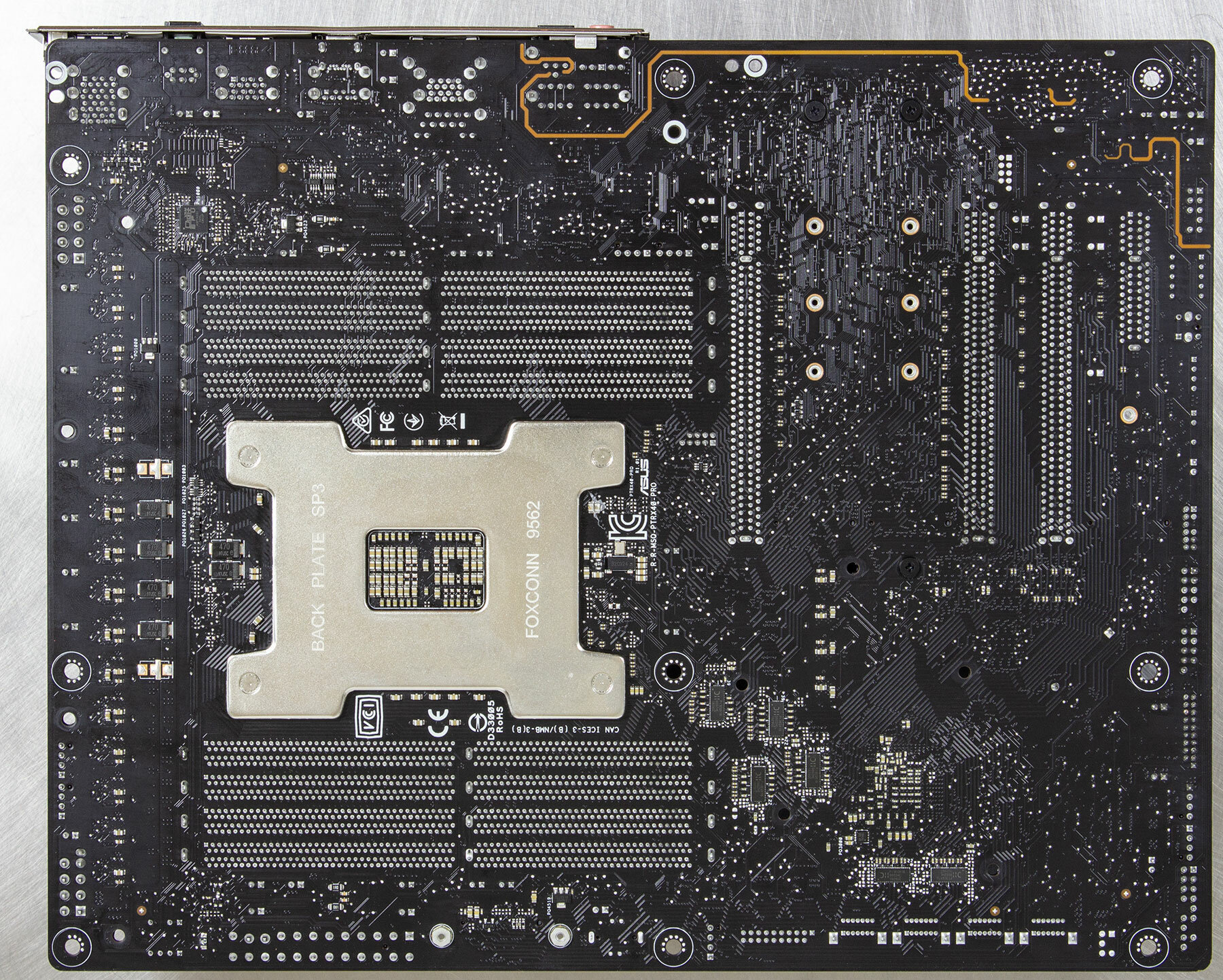

Однако по весу плата значительно превышает многие решения подобного формата. И дело тут не только в массивном металлическом сокете и стальном бэкплейте под ним, а в многочисленных радиаторах и креплениях.

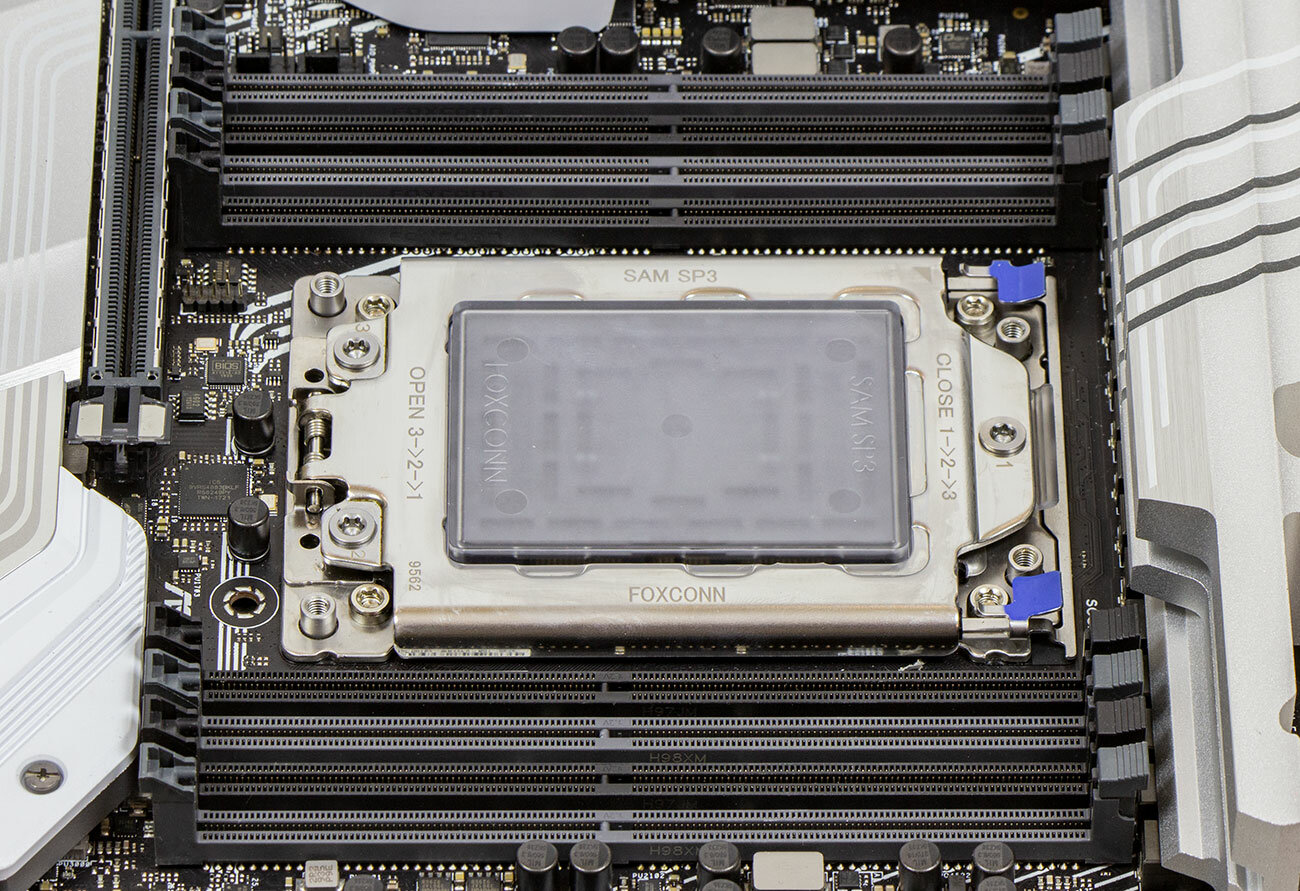

Итак, процессорный разъем. Socket sTRX4, в него можно установить процессоры Ryzen Threadripper третьего поколения, которых на момент написания материала три: 3960X, 3970X и 3990X.
В каждом из них установлен четырехканальный контроллер памяти, поэтому слотов под оперативку восемь, по четыре с каждой стороны процессора. Допускается установка модулей DDR4 частотой 2133–4666 МГц суммарным объемом до 256 Гбайт.

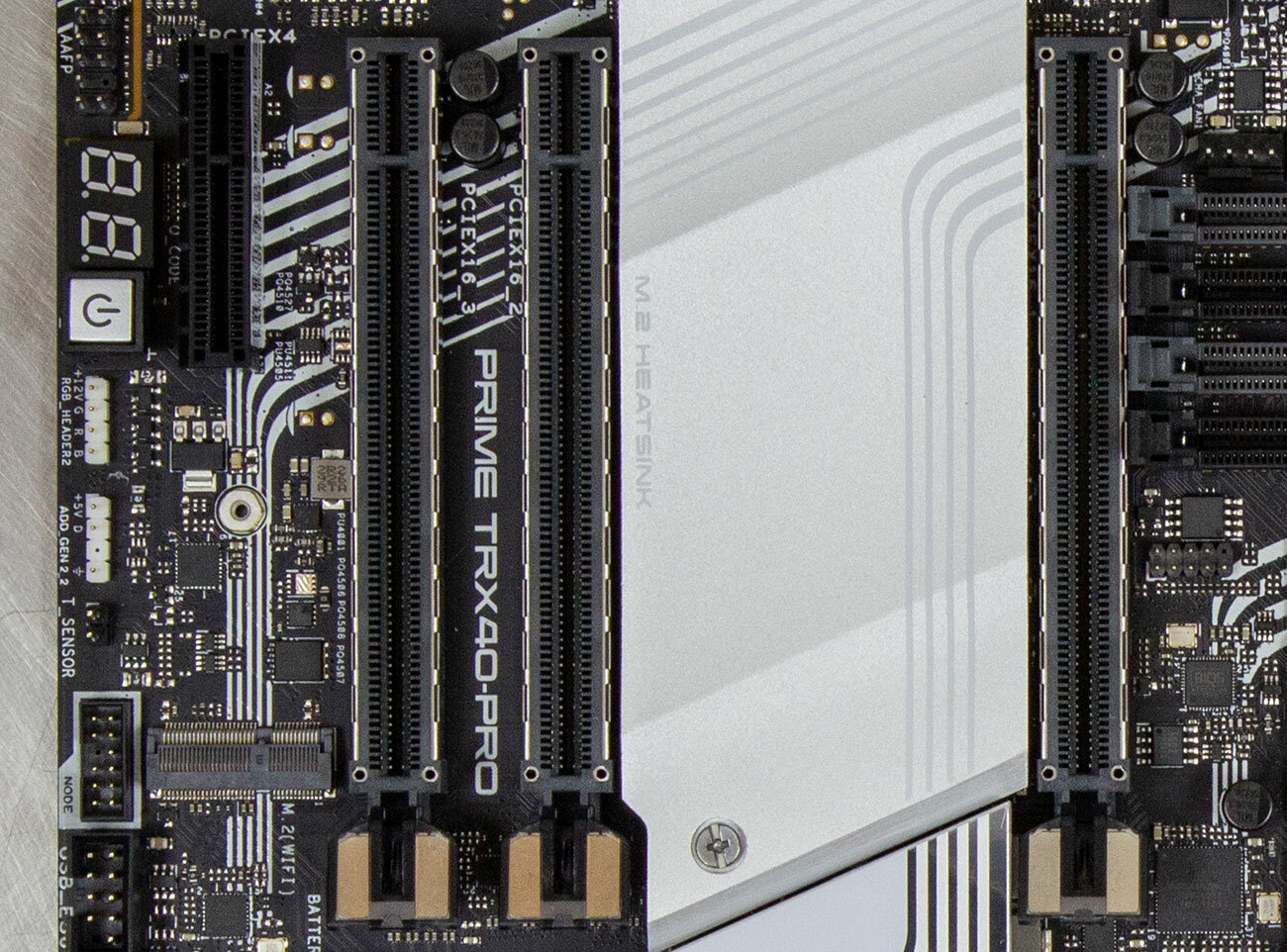

Слотов PCI Express четыре, и три из них способны работать с 16 линиями без ограничения.

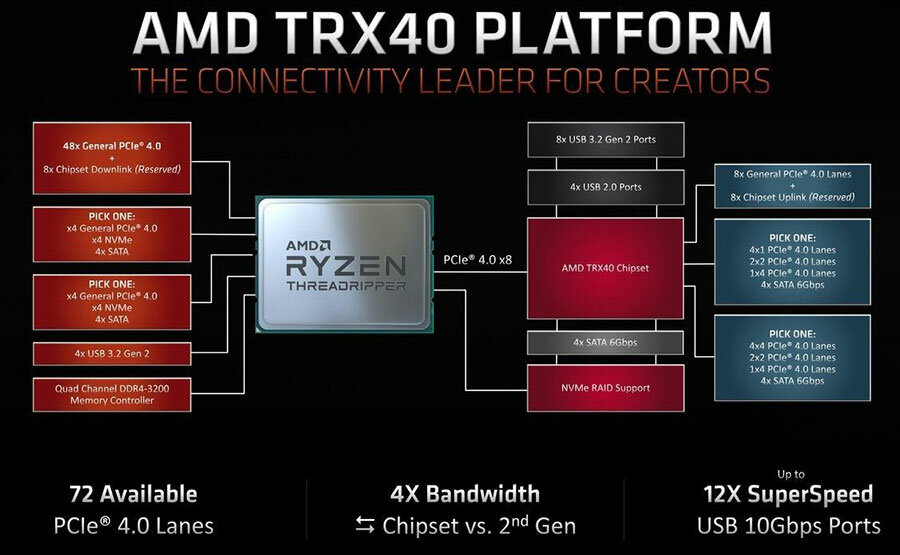

AMD приводит этот момент — увеличение числа линий PCI Express до 72 — как причину для невозможности обратной совместимости с Threadripper первого и второго поколений.

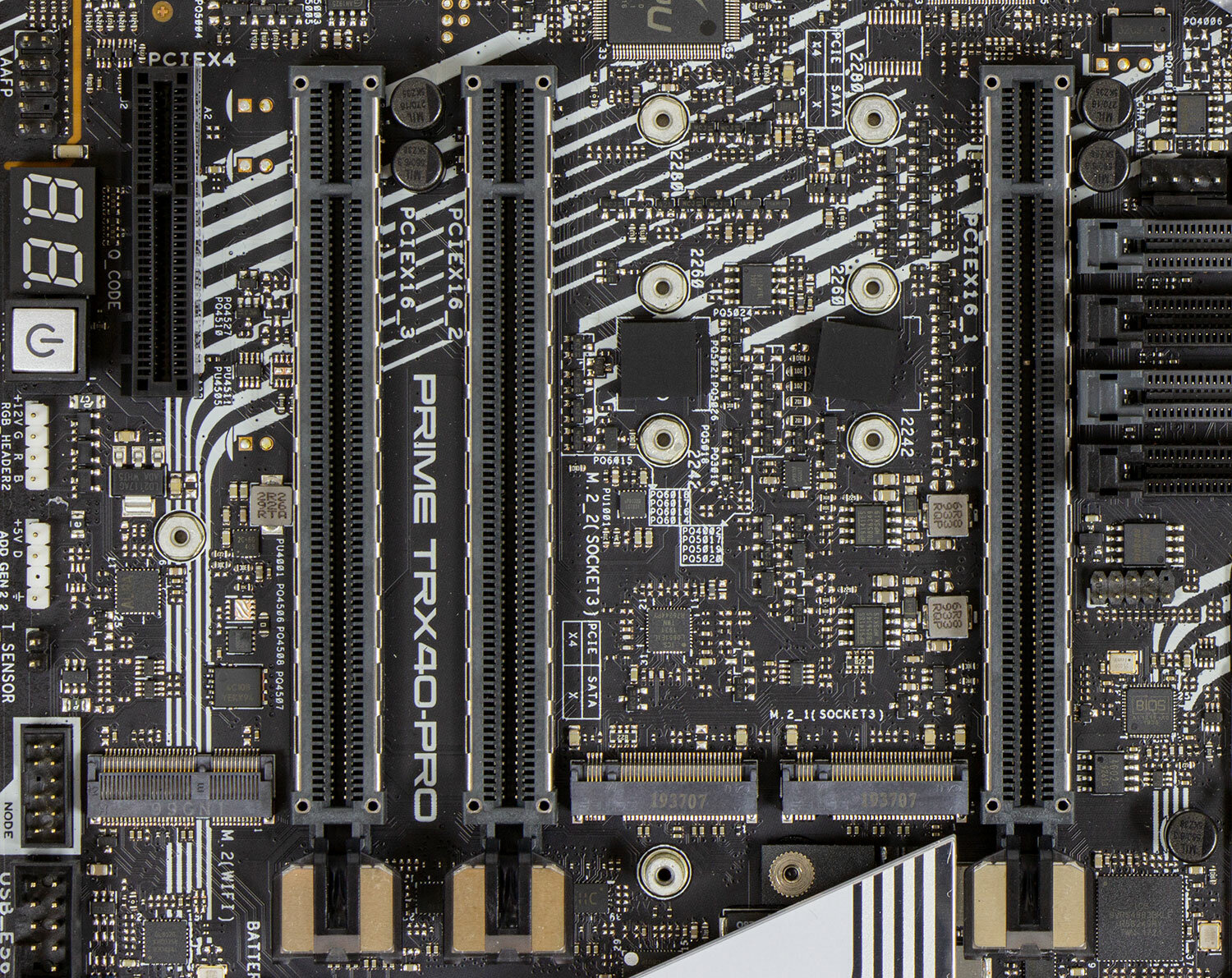

Между слотами PCIE, как обычно, размещены разъемы M.2. Здесь их три штуки. Два из них рассчитаны на установку NVMe-накопителей длиной от 42 до 110 мм. За третий M.2 можно ошибочно принять самый левый на фото разъем, но по факту он предназначен для установки Wi-Fi-модуля.

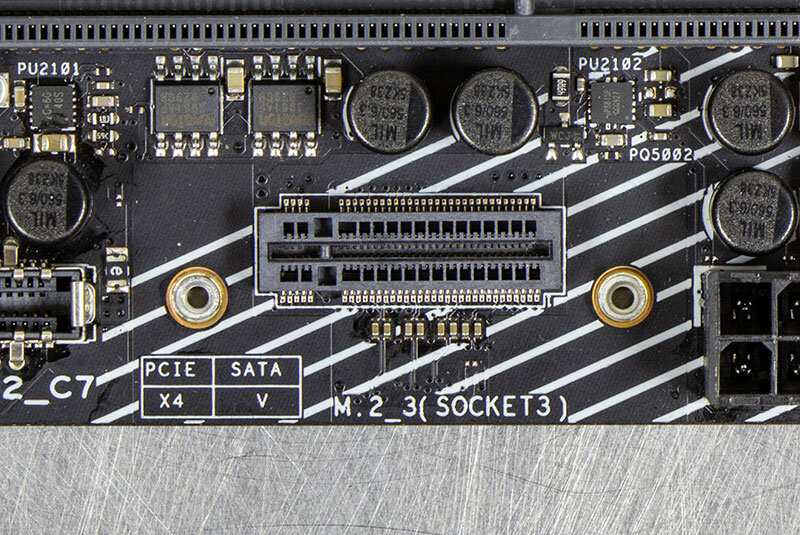

«Настоящий» третий M.2 под NVMe и SATA вертикальный (установка с помощью комплектной скобы, показана на фото с аксессуарами выше) размещен ближе к разъему ATX24. Длина накопителя может варьироваться от 42 до 110 мм.

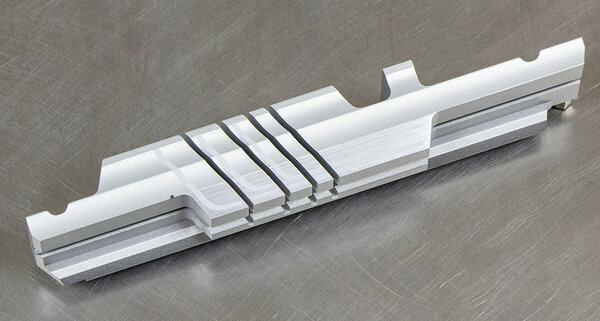

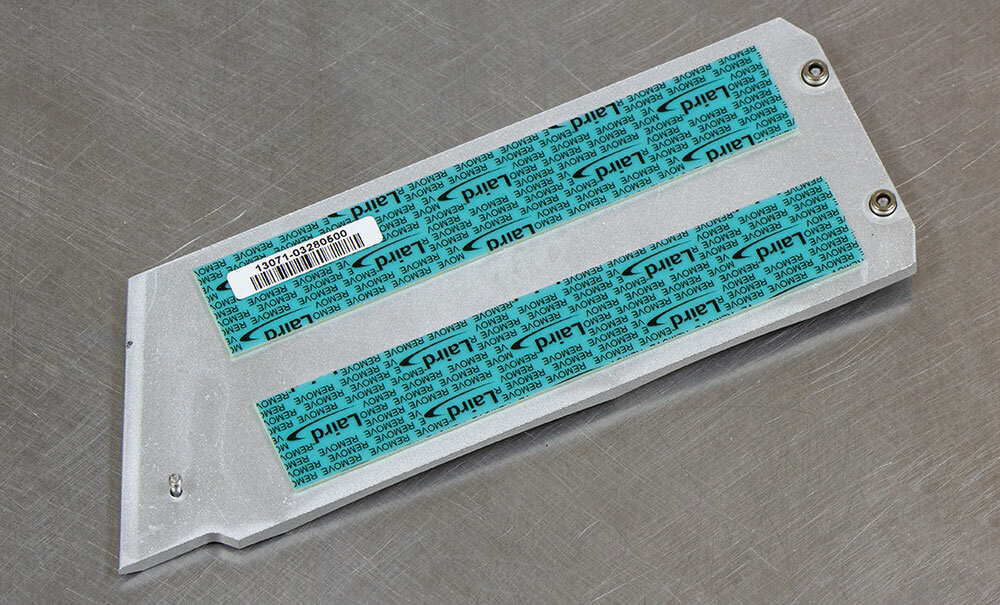

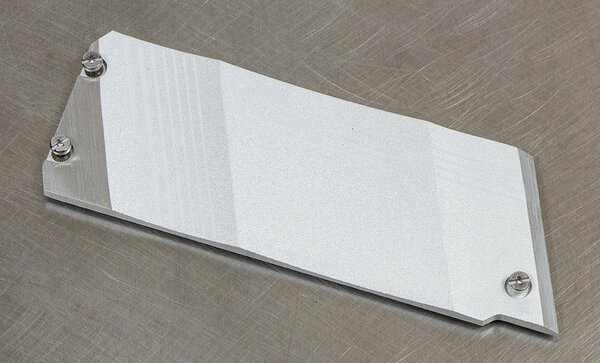

Накопители между первым и вторым разъемом PCIEx16 оснащены единым алюминиевым радиатором.
Он органично вписан в общий дизайн и визуально как бы является продолжением радиатора на системной логике. На деле это две разных детали (что удобно).

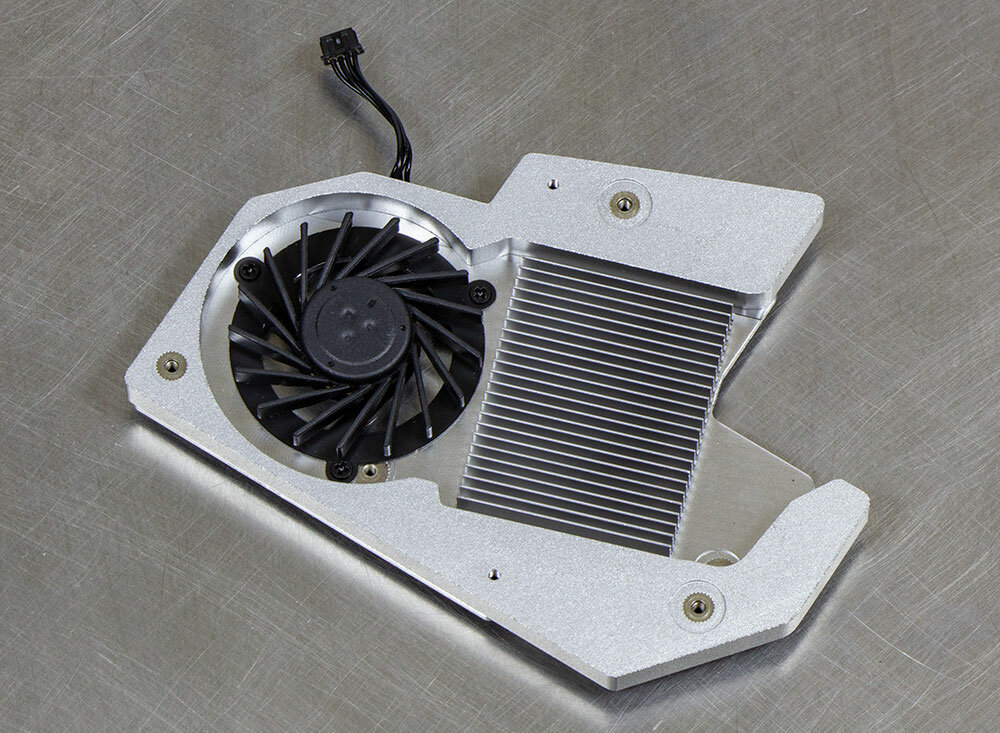

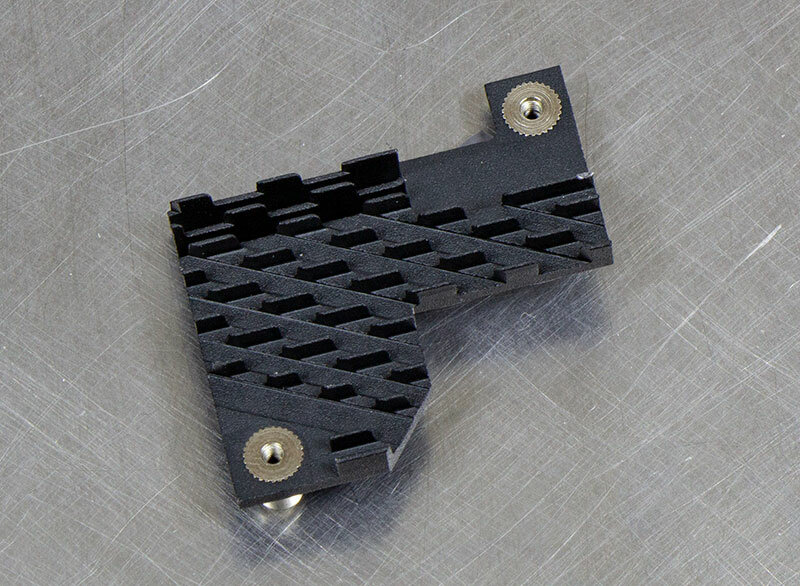

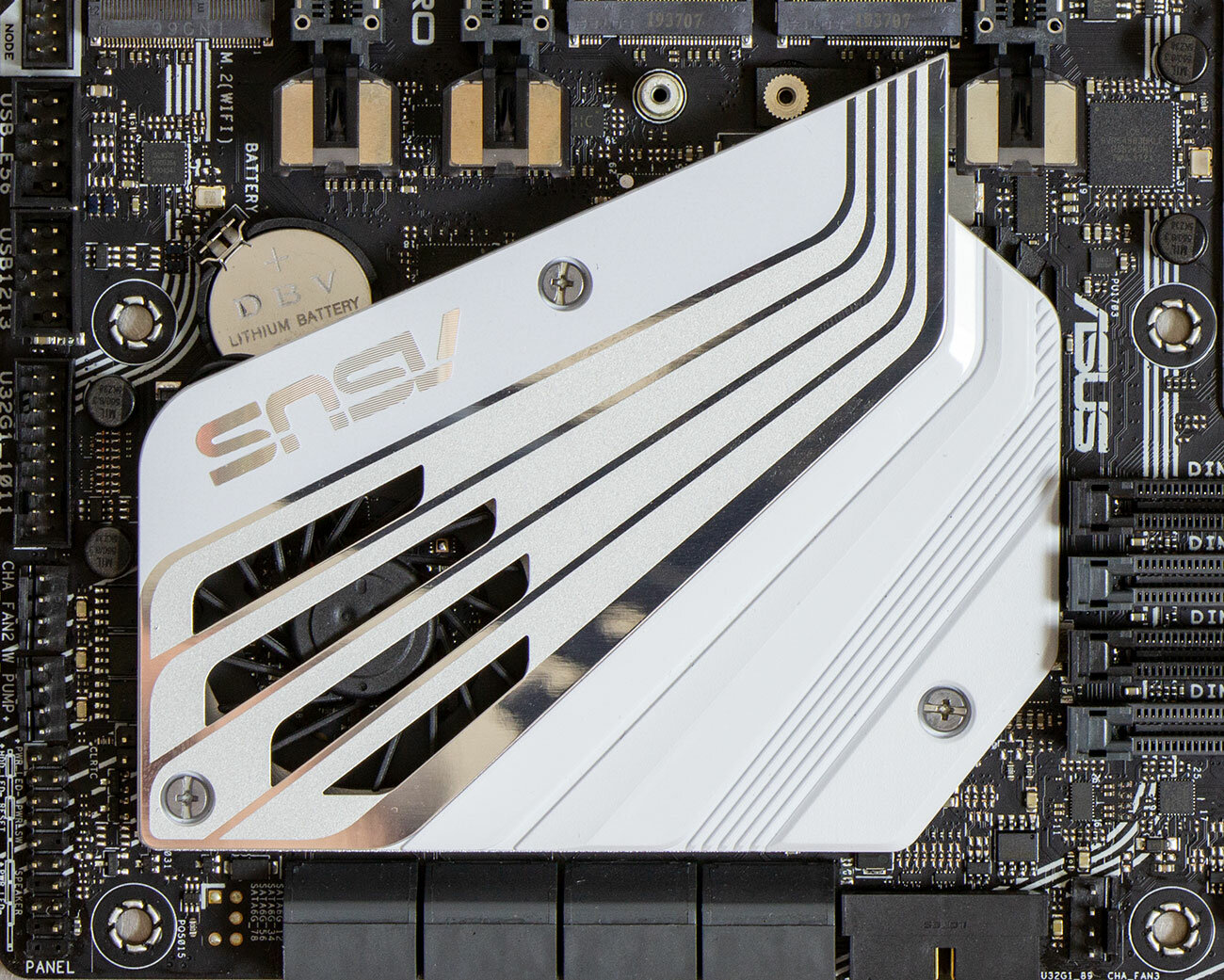

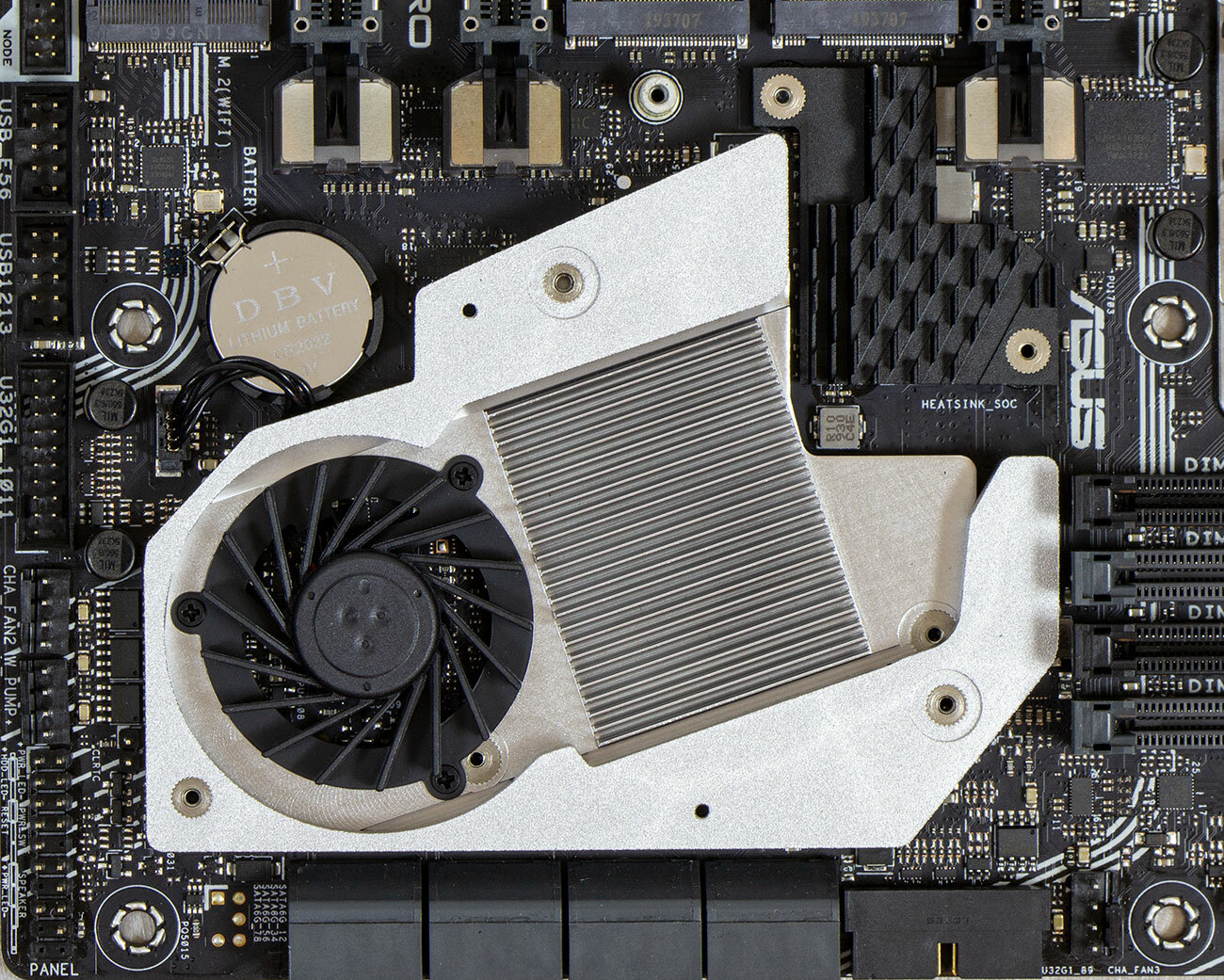

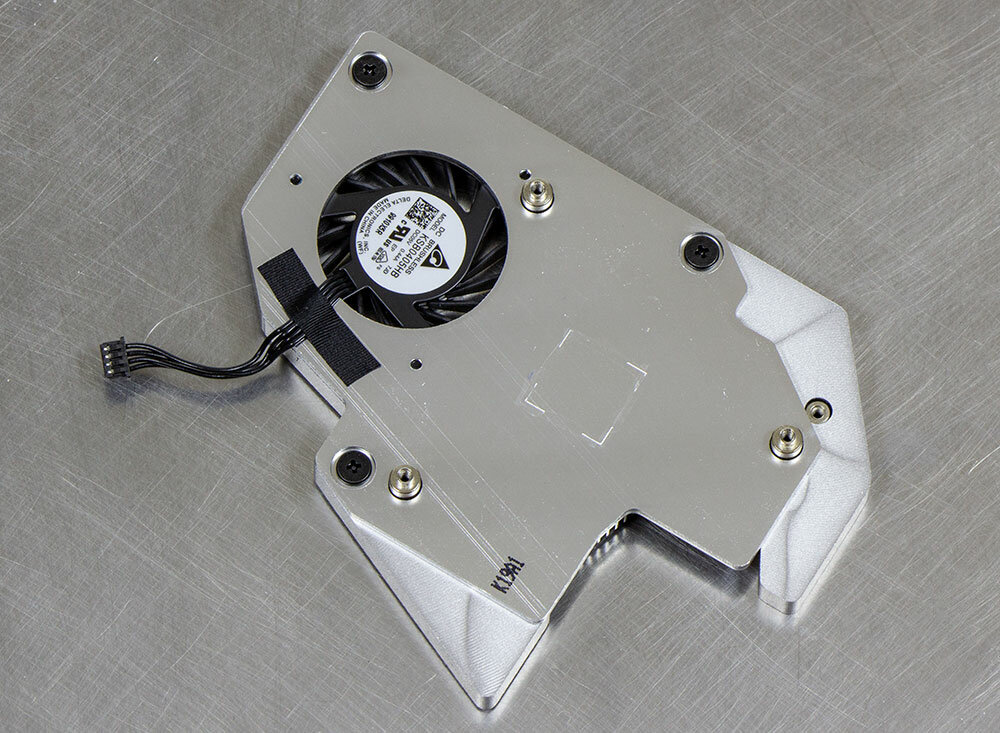

Вентилятор на теплоотводе чипсета также обдувает небольшую алюминиевую конструкцию, охлаждающую систему питания системной логики. Чипсет может потреблять до 15 Вт, и такая мера для обеспечения нормального терморежима силовых компонентов вполне обоснована.
Радиатор системной логики только кажется небольшим, на самом деле это внушительная по современным меркам алюминиевая деталь.

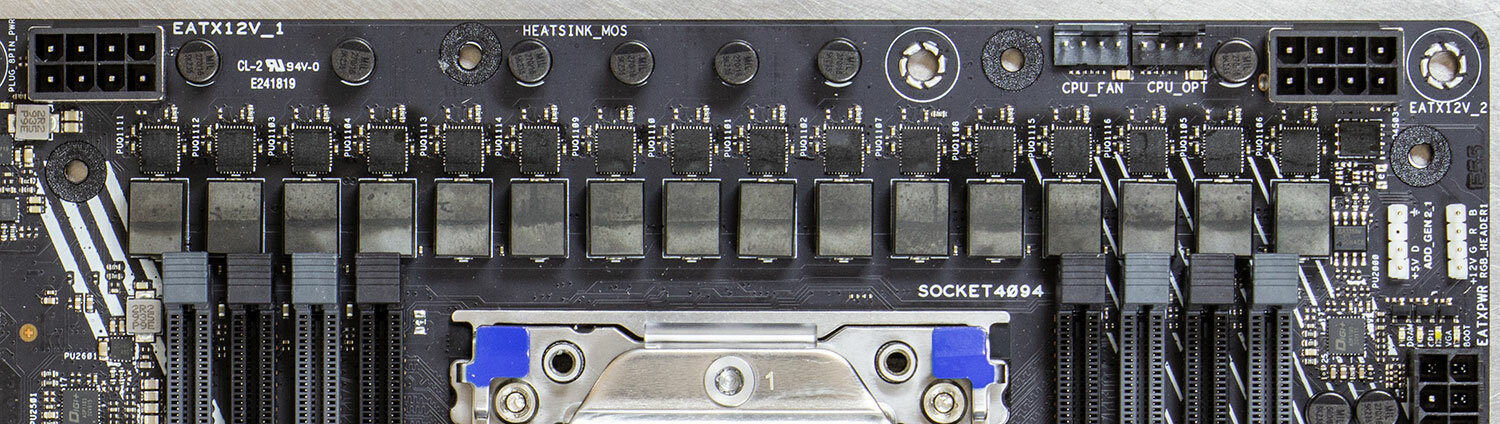

Коли зашла речь про охлаждение, стоит сразу упомянуть и процессорный преобразователь питания. Для тройки выпущенных на данный момент процессоров заявлен TDP 280 Вт, но и это значение не предел — под нагрузкой энергопотребление «камней» уходит сильно за 300 Вт. Поэтому 16-фазный VRM на плате питается от двух 8-пиновых разъемов.

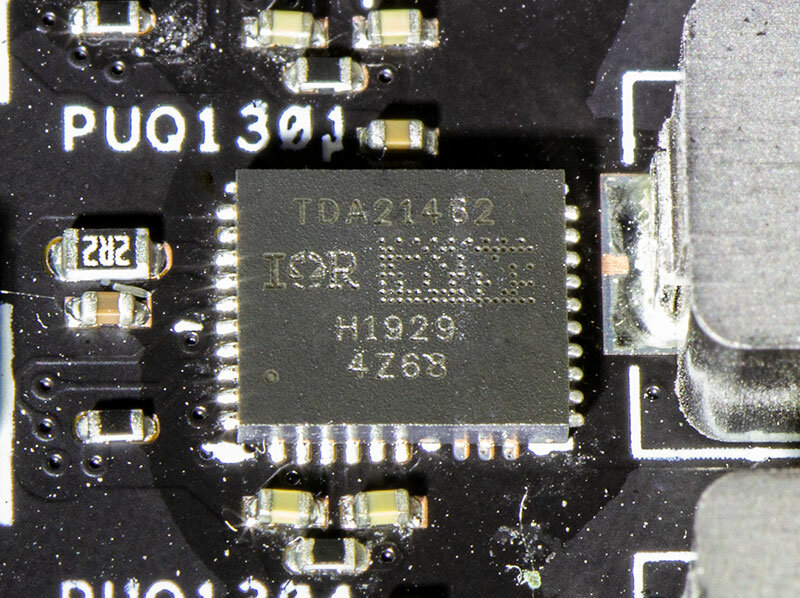

Каждая силовая сборка рассчитана на ток до 60 А.

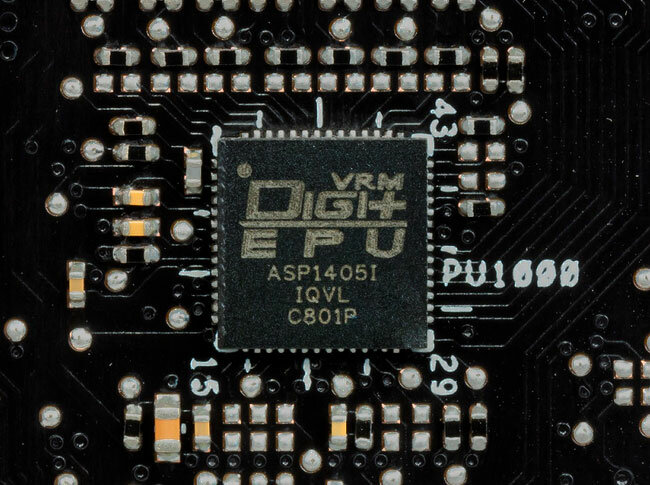

Управляется контроллером Digi+ EPU (ASP1405I) с помощью даблеров (разветвителей, управляющих сигналов на силовые транзисторы для удвоения числа фаз в системе питания).

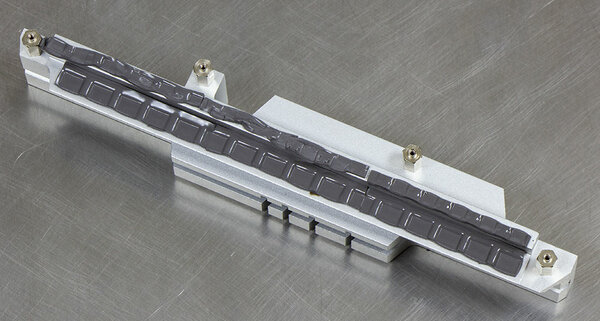

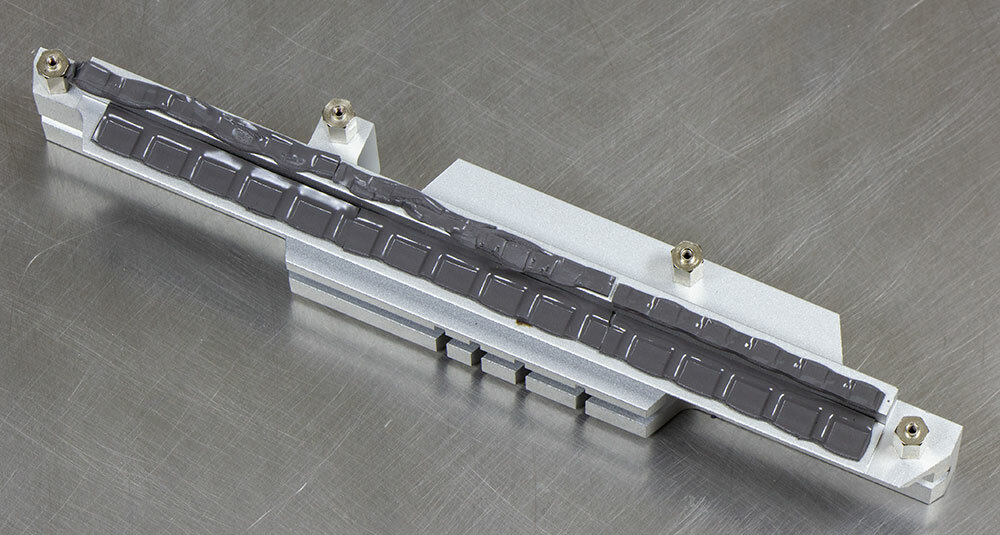

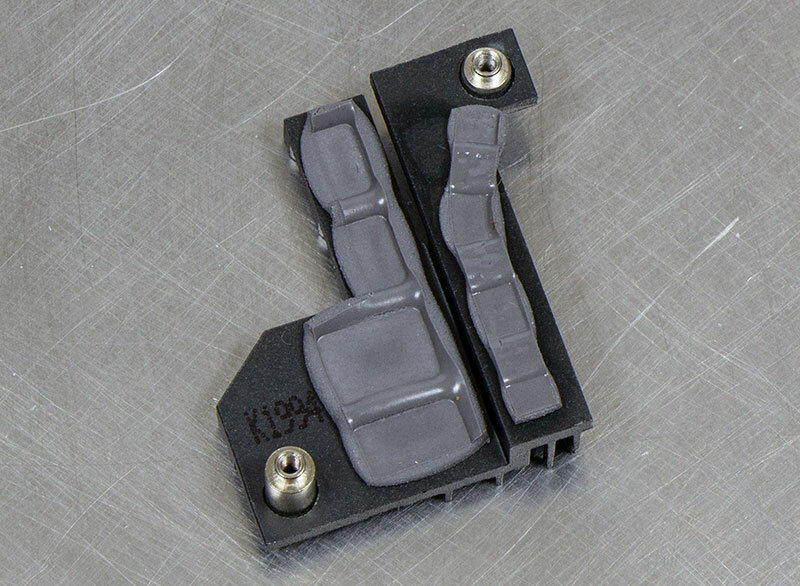

Для отвода тепла на силовых ключах и дросселях установлен массивный алюминиевый радиатор, закрепленный на четырех винтах
Получилось предельно компактное и мощное решение, не препятствующее установке массивных систем охлаждения на процессор.

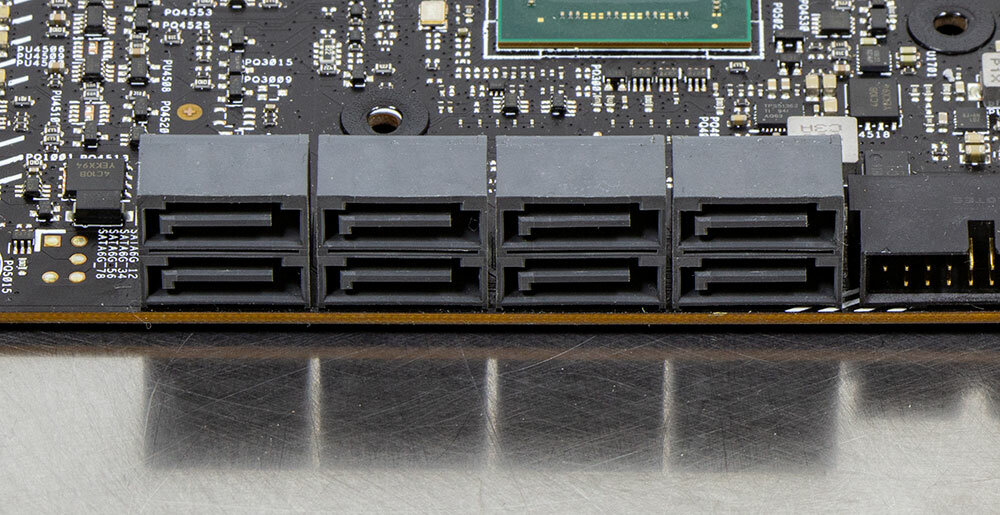

Вернемся к накопителям. SATA в количестве восьми штук размещены одной группой, в повернутых на 90 градусов разъемах.

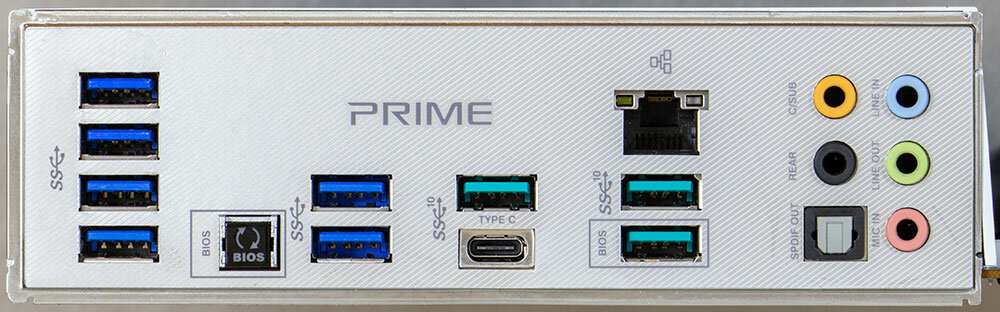

На задней панели набор разъемов, прямо скажем, аскетичный для такой платы: всего десять USB, из них четыре USB 3.2 Gen2. Один RJ45, пять мини-джеков 3,5 мм, один оптический выход и кнопка сброса настроек BIOS.
В стандартную комплектацию не входит модуль Wi-Fi, и сетевой контроллер на плате один — гигабитный Ethernet на базе контроллера Intel I211-AT.

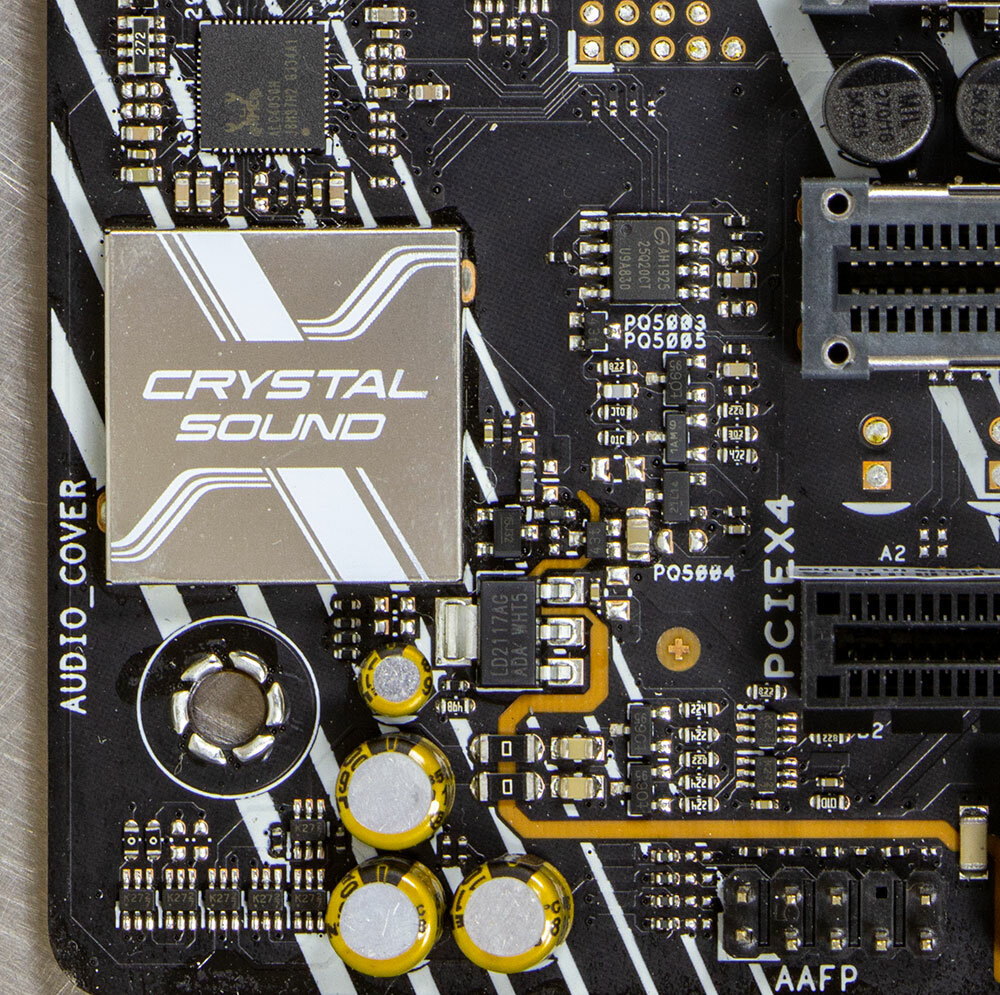

Звук построен на связке микросхем Realtek ALC1220 и ALC4050H с применением качественных компонентов в обвязке и дополнительных фильтров на цепи питания.

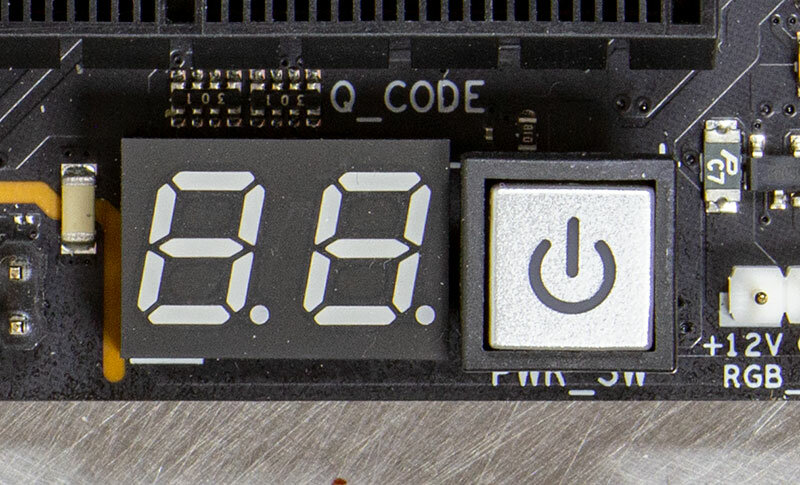

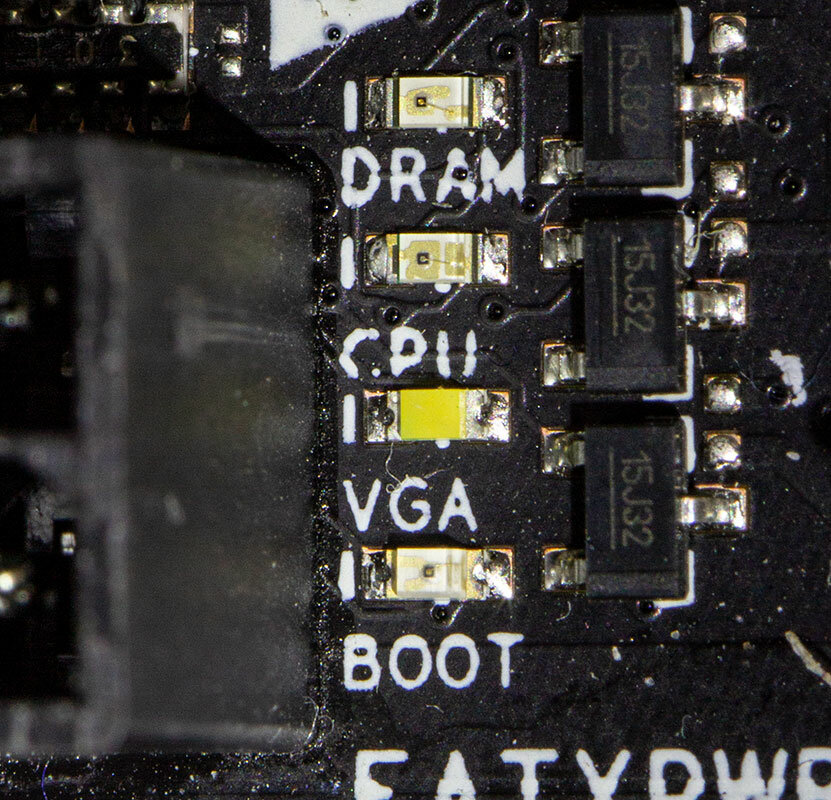

Есть и средства контроля состояния платы в виде двух POST-индикаторов (так называемого Q-code), двухсегментного и упрощенного четырехдиодного. Расположение немного странное — левее слотов PCI Express, рядом с кнопкой Power (она также распаяна на плате). Вне корпуса (на открытом стенде) такое размещение удобно.

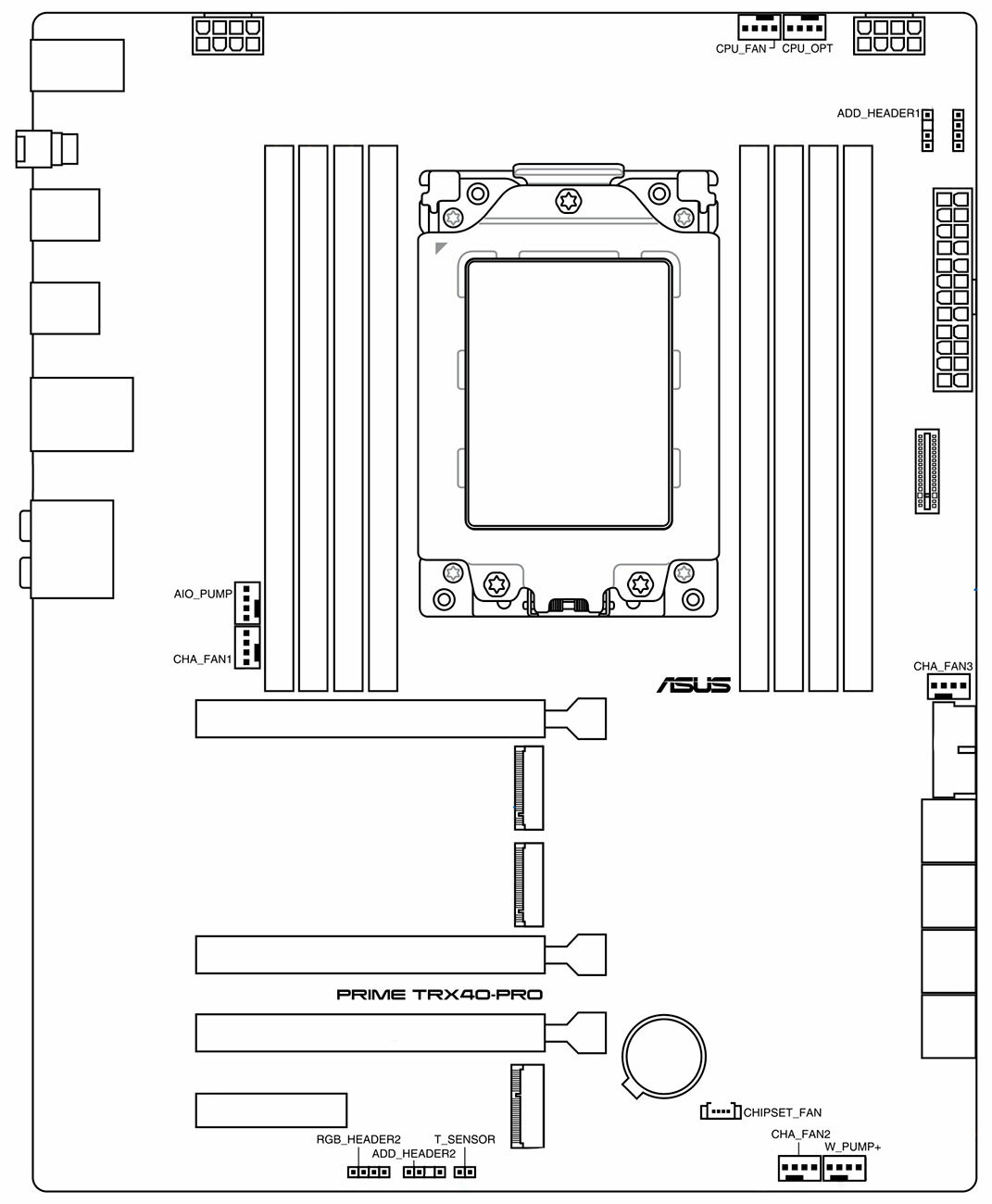

Вентиляторов можно подключить до семи штук, из них два заменяются на помпу жидкостного охлаждения. Есть отдельный разъем под температурный датчик и четыре гнезда под RGB-ленты подсветки (дублирующиеся, «простая» и адресная).

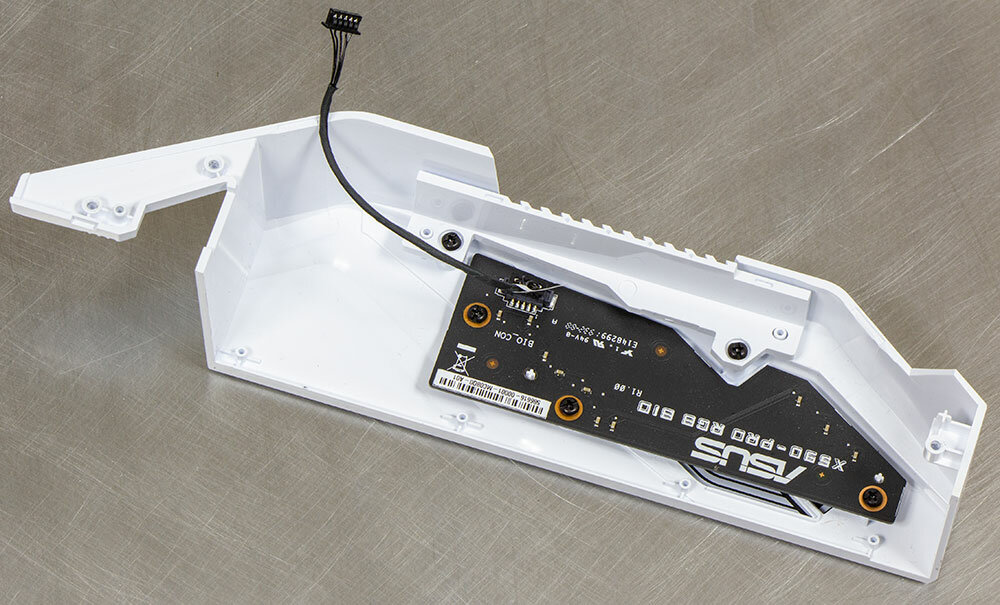

Встроенная подсветка нашлась только под пластиковым кожухом задней панели — красиво и ненавязчиво.

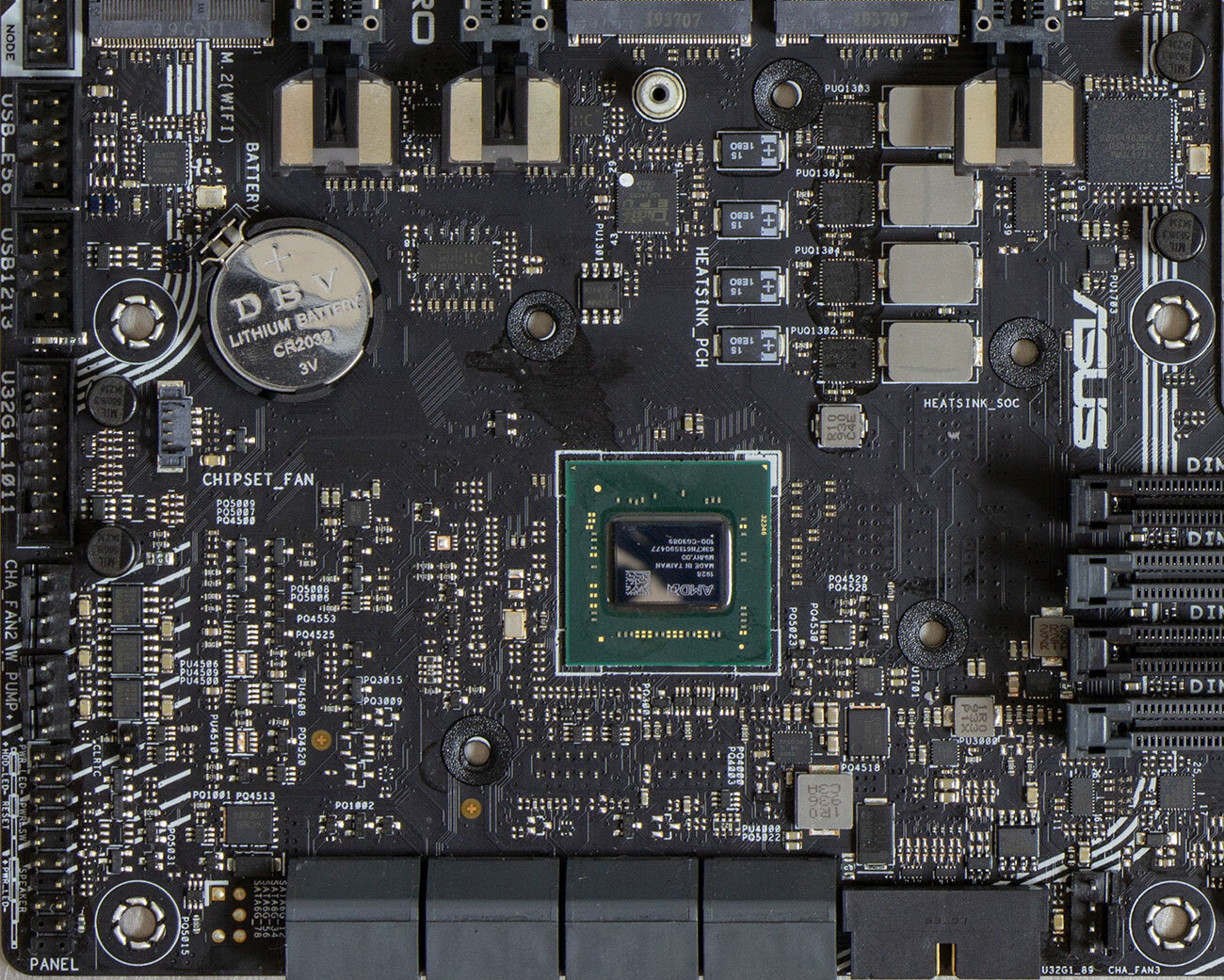

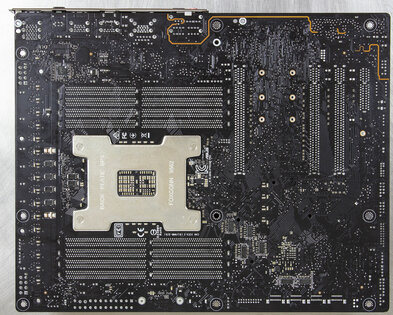

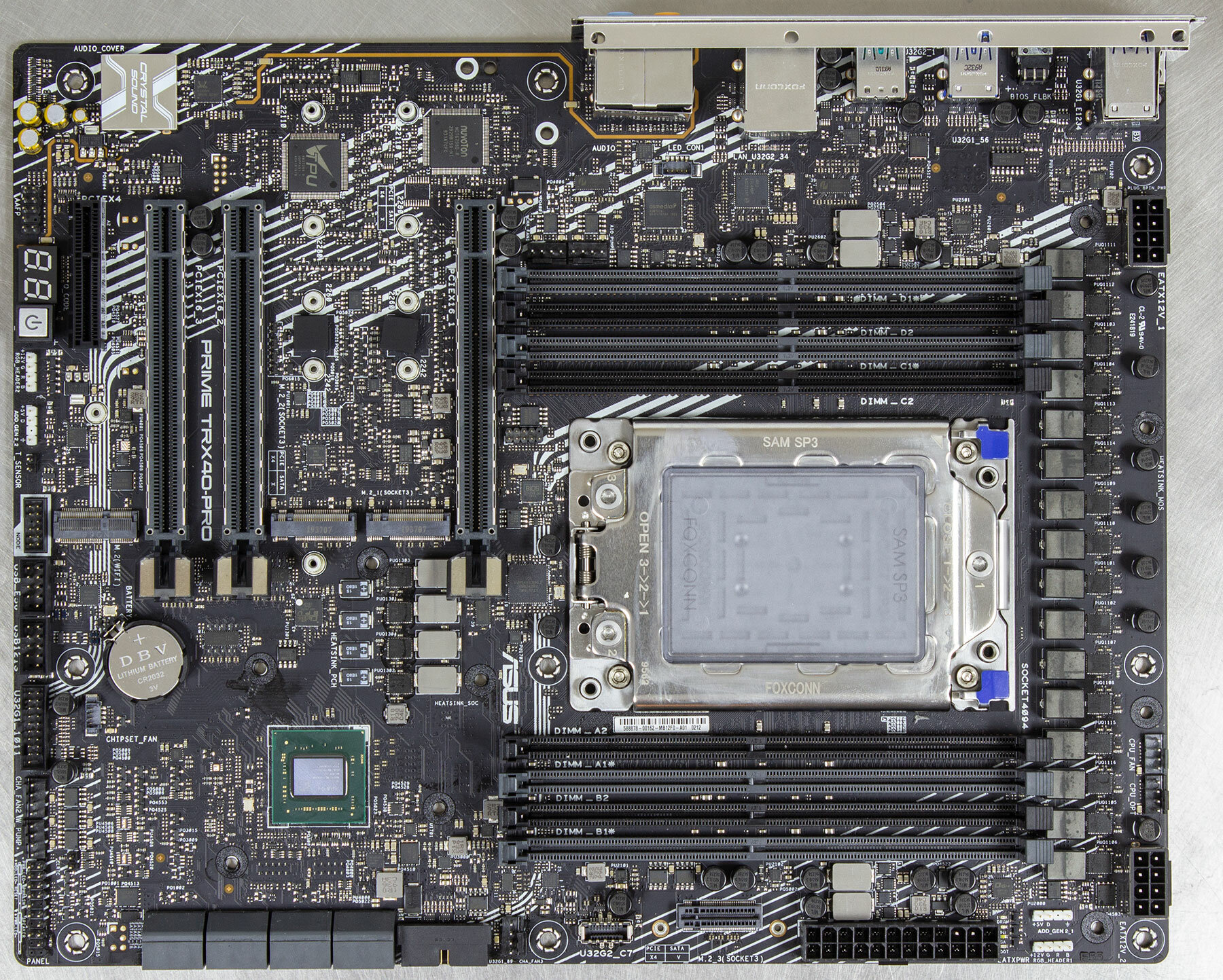

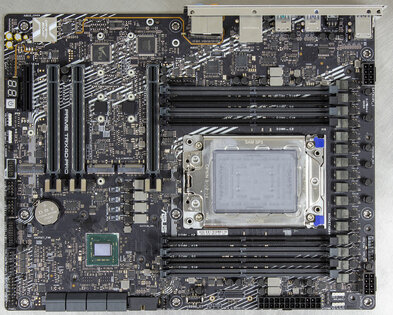

После демонтажа всех навесных элементов можно оценить плотность монтажа. Он очень плотный, в основном из-за огромного процессорного разъема и дополнительных четырех слотов памяти. Защелки слотов DIMM буквально упираются в ближний разъем PCIEx16, что следует учитывать при выборе видеокарты и модулей памяти.
В остальном все спроектировано толково, сборка не вызывает дополнительных трудностей (не считая установки крупных систем охлаждения). Настало время посмотреть на возможности BIOS.
UEFI-оболочка BIOS

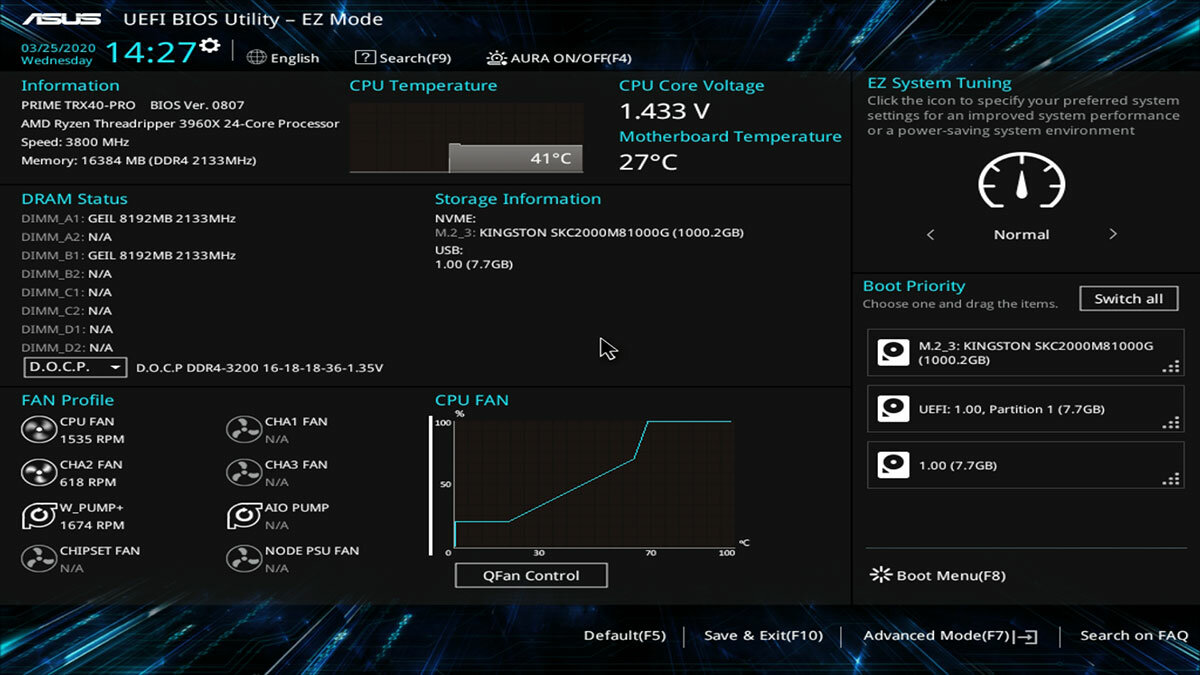

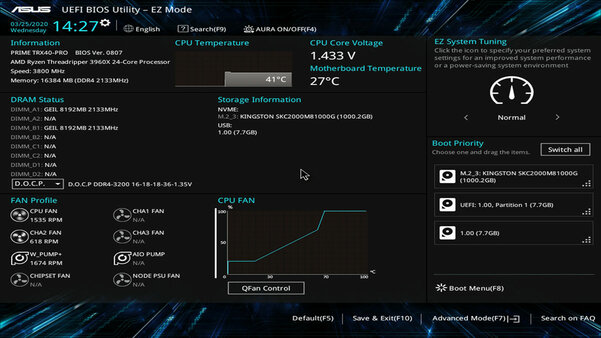

Общий вид UEFI-оболочки можно оценить по EZ-виду: просто и лаконично, сдержанные цвета, контрастные шрифты. Объем информации на экране небольшой, выведено лишь основное: сведения о процессоре, памяти, накопителях, напряжении процессора, скорости вращения подключенных вентиляторов.

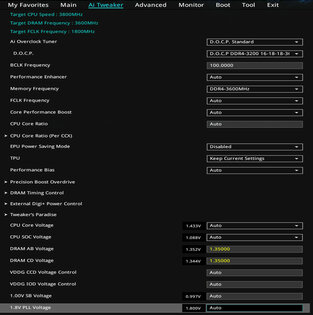

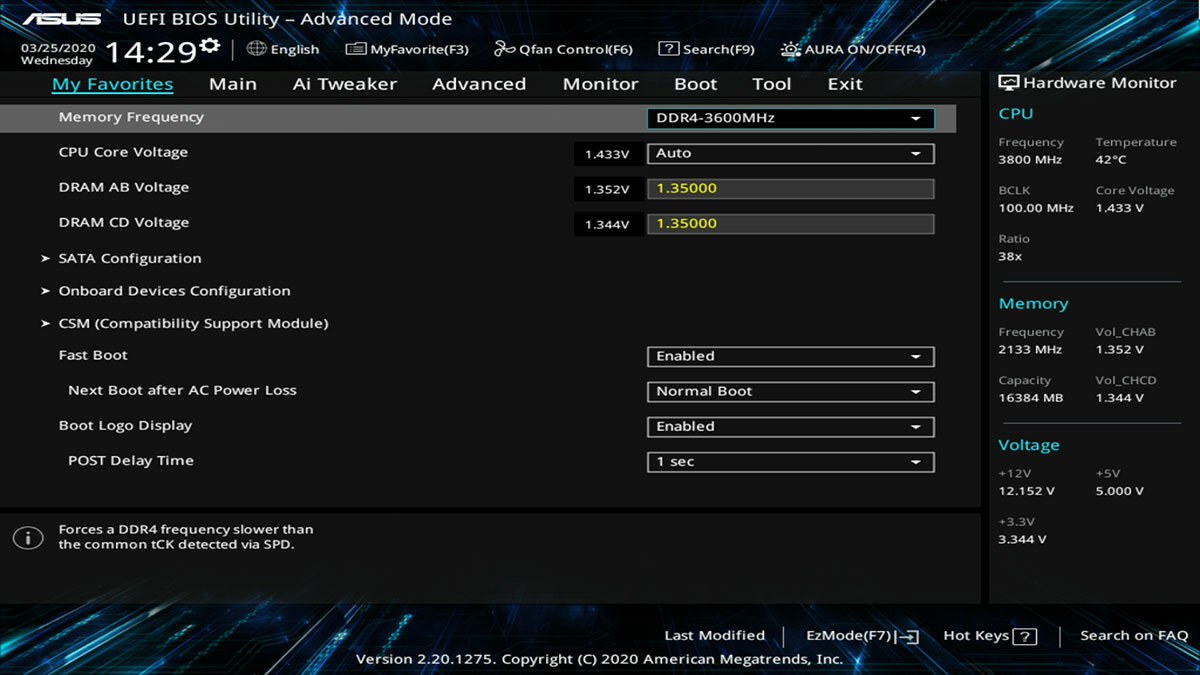

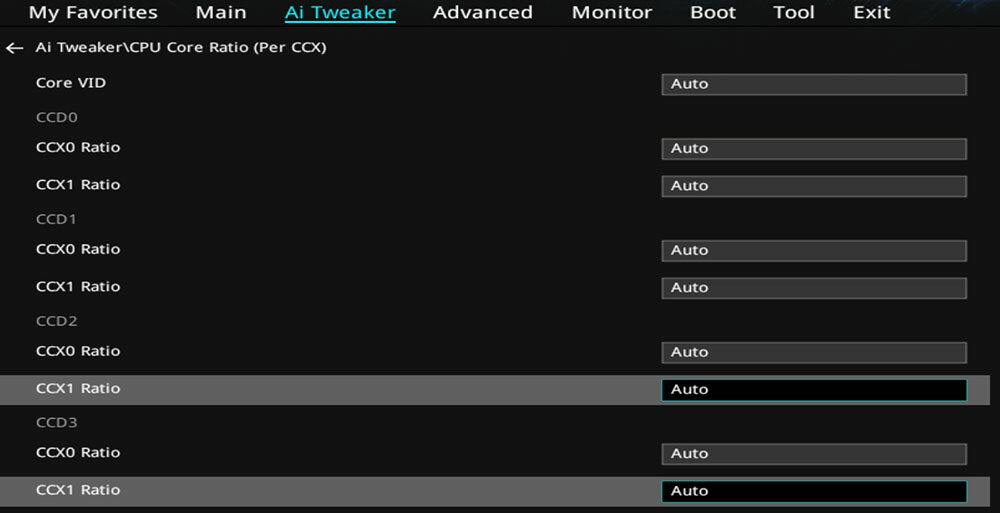

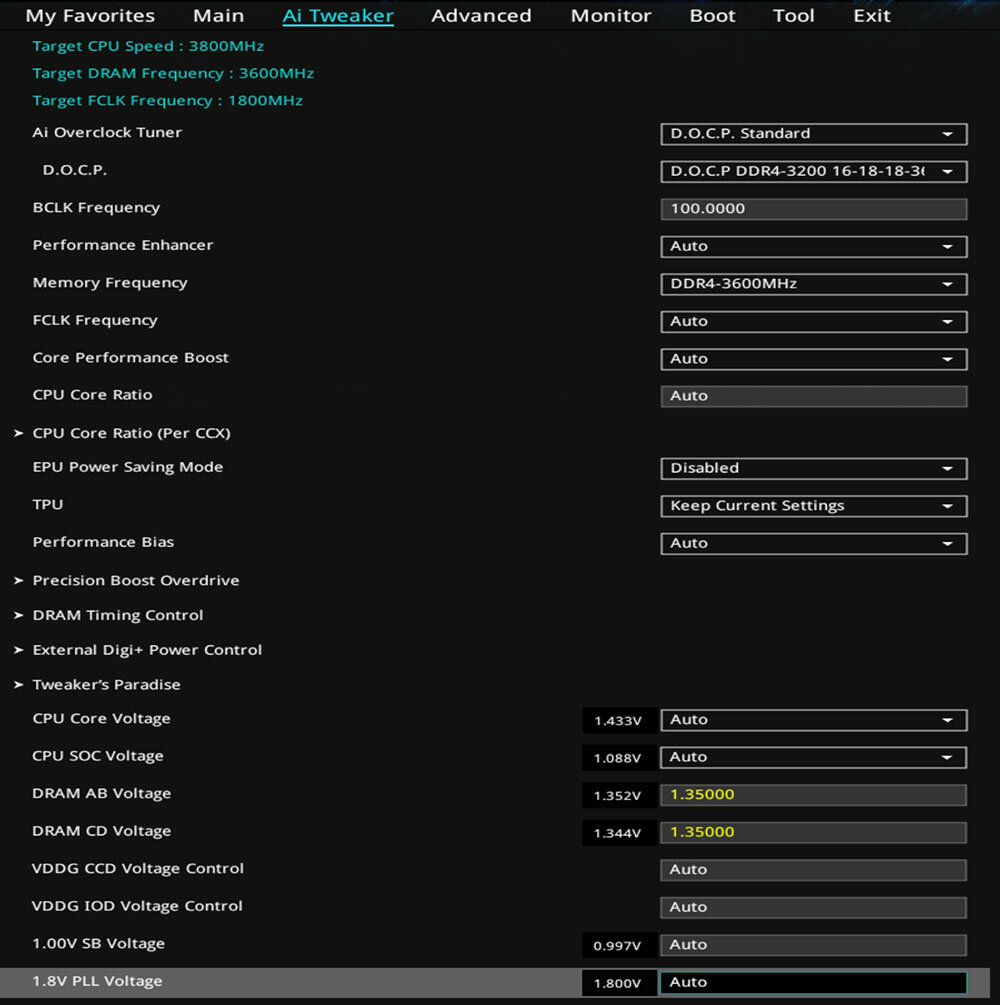

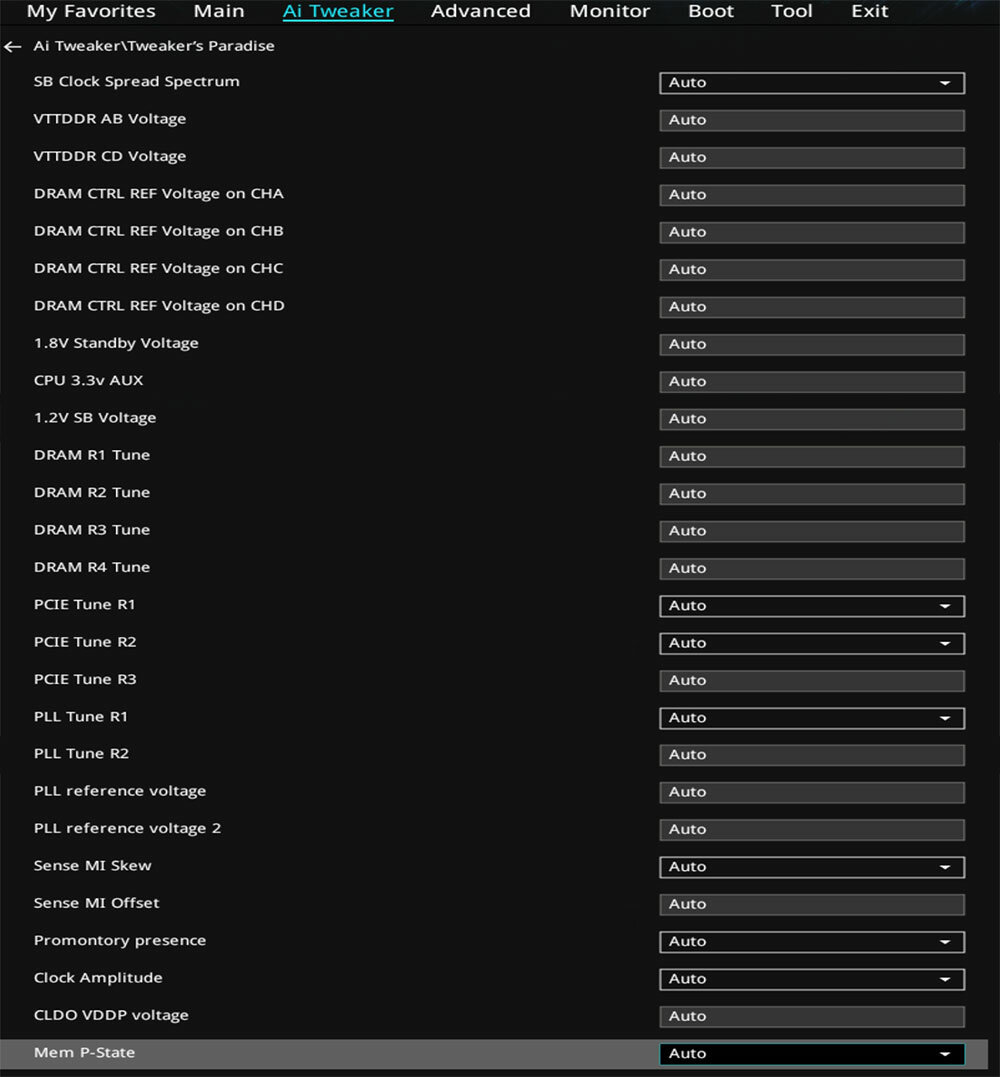

В раздел Favorites желательно поместить самые актуальные пункты из разделов, потому как в самом обширном из них — Tweaker’s Paradise — огромное количество всевозможных настроек.

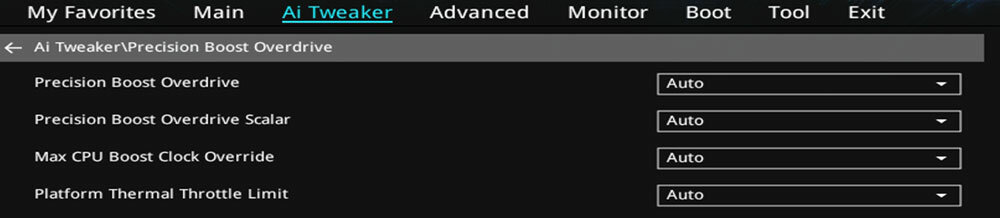

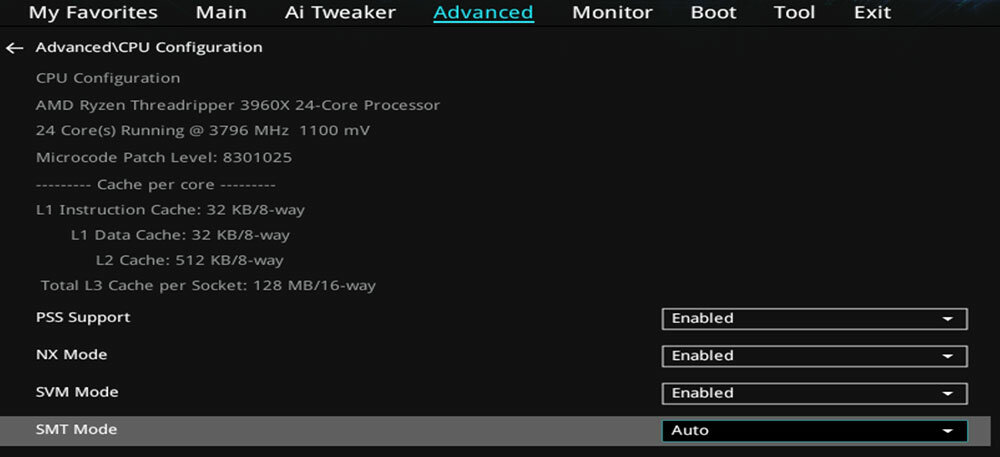

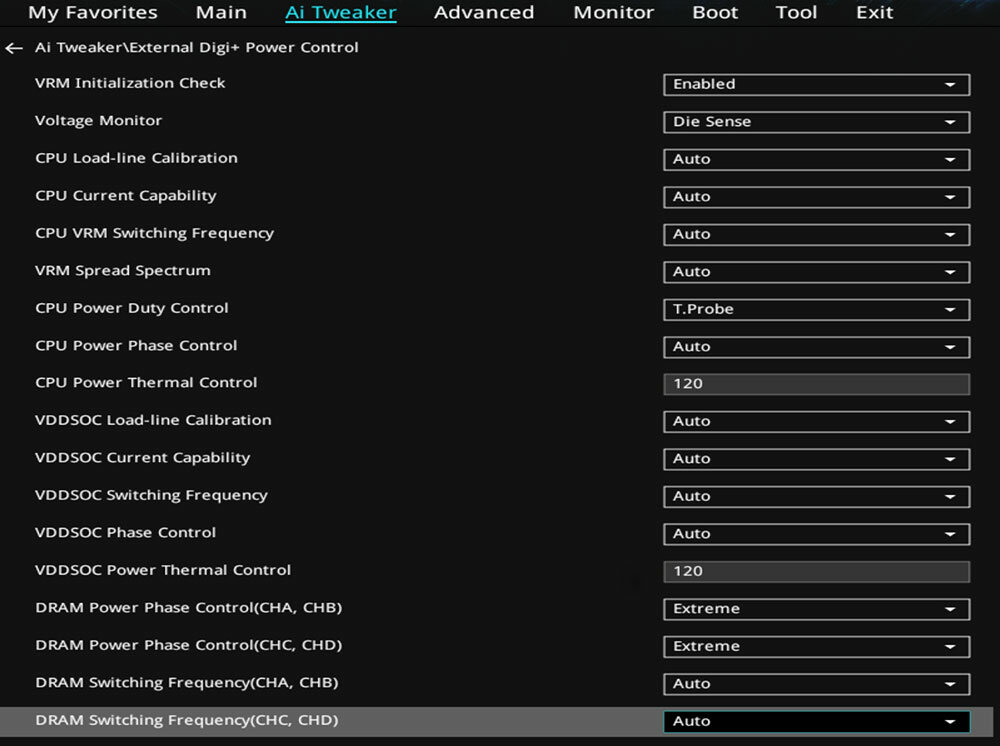

К фирменным фишкам вроде DiGi Power Control (которые можно также встретить на платформах AM4 и LGA1151) добавились специфичные для Threadripper пункты.

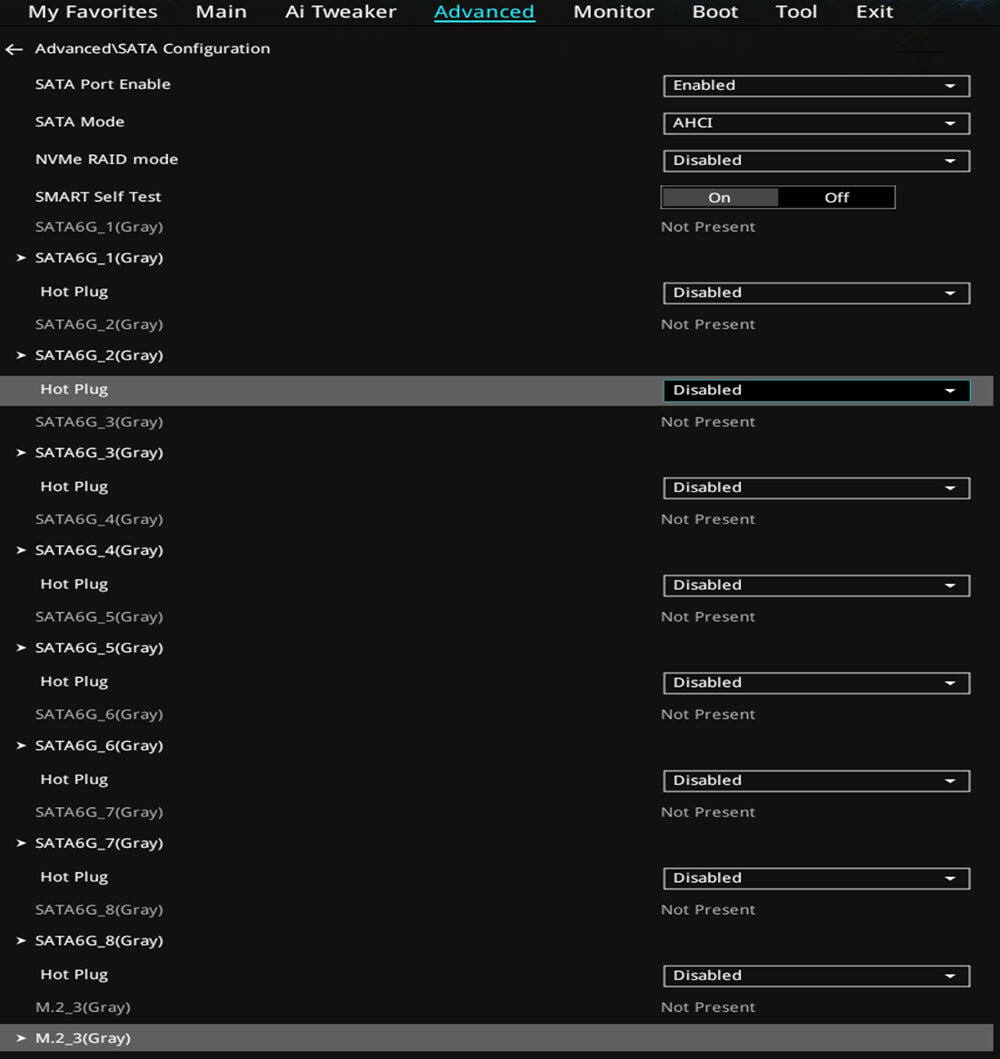

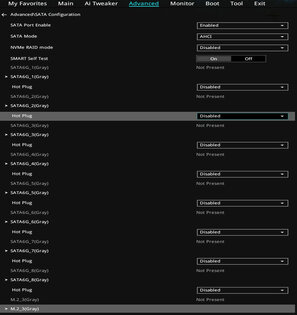

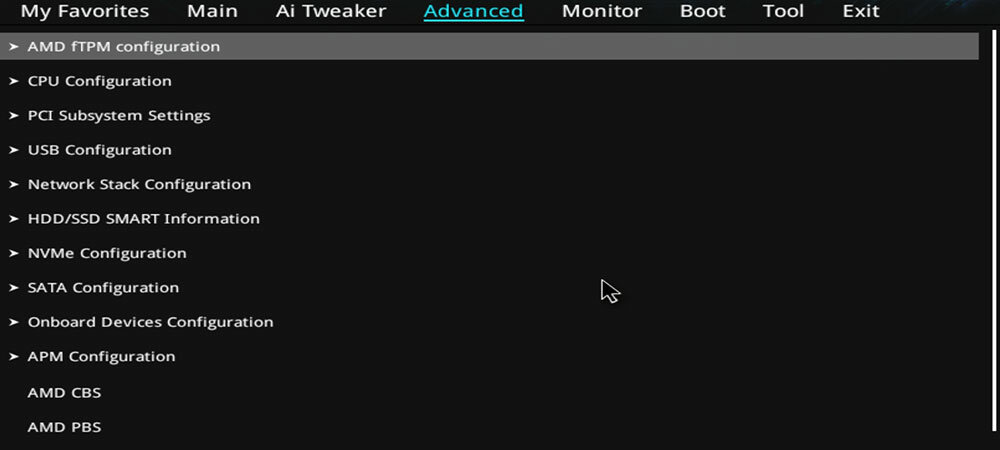

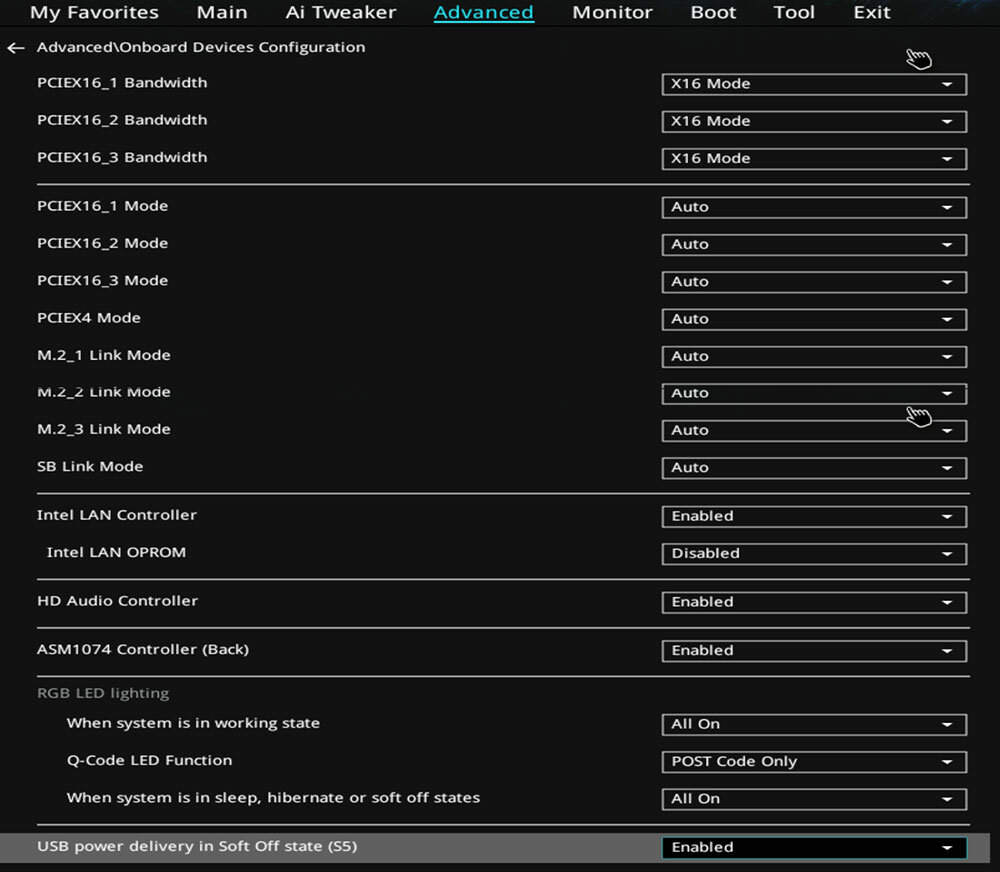

Настройки встроенных контроллеров, подключенных накопителей, режимов работы USB-разъемов, режим работы разъемов PCI Express и другие второстепенные, но важные настройки собраны в разделе Advanced.

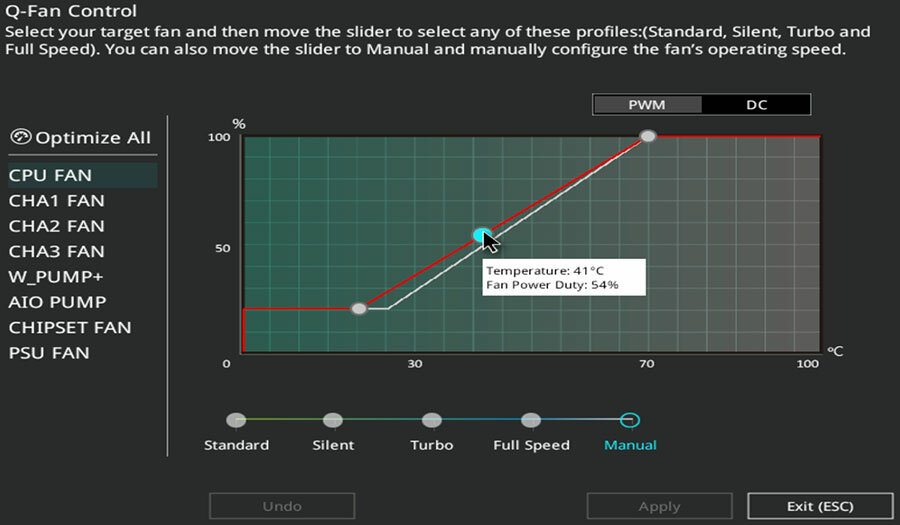

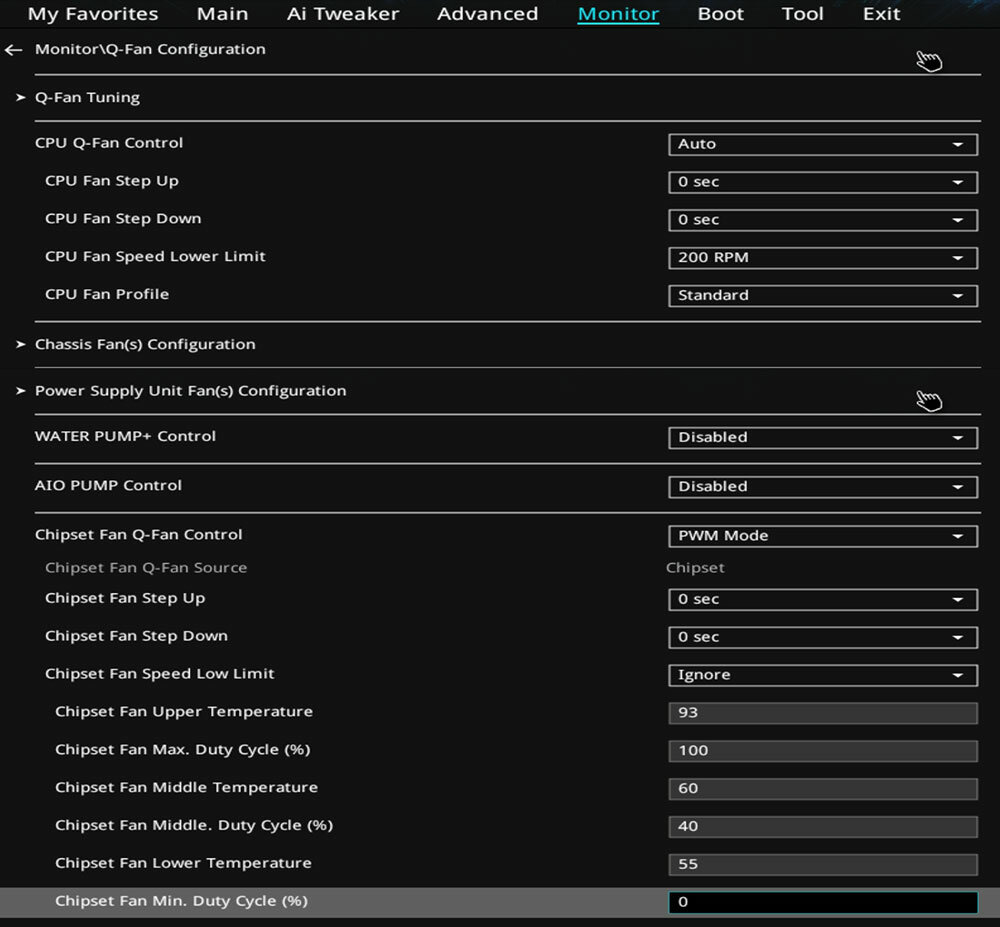

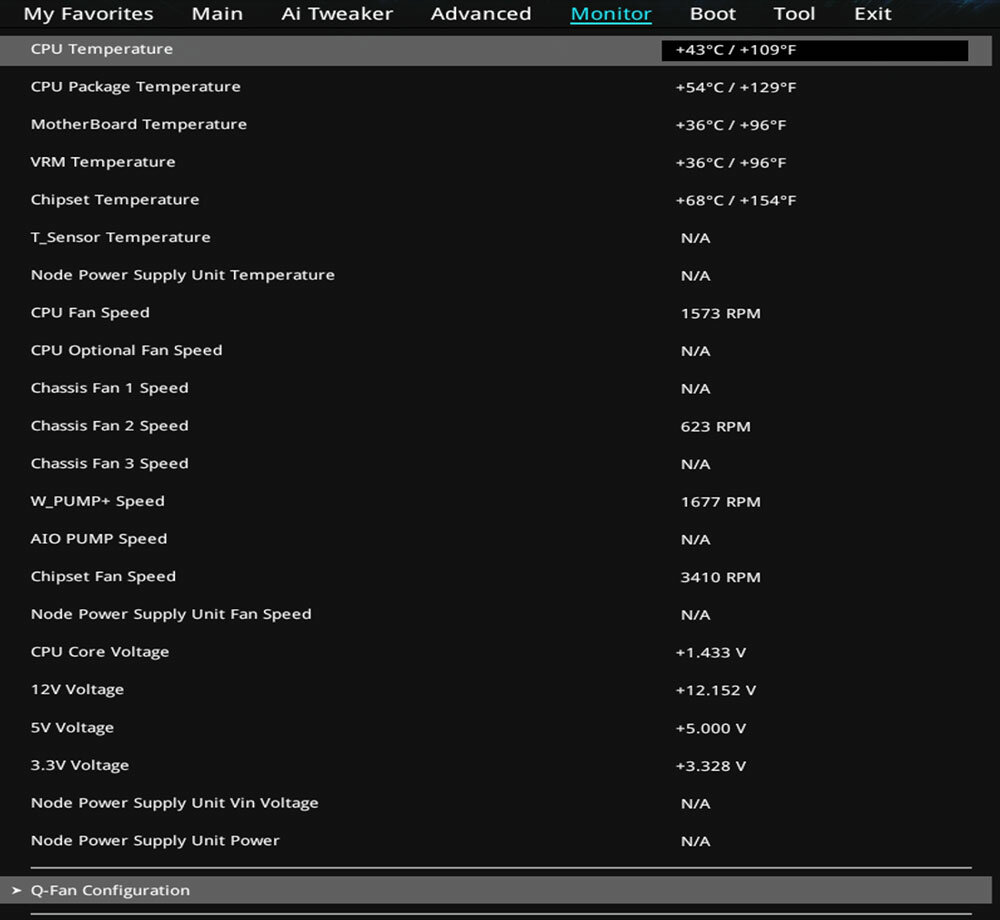

Мониторинг температур, напряжений и оборотов — в соответствующем разделе. Можно как настроить зависимость оборотов в сокращенном «текстовом» режиме, выбрав профиль и/или несколько фиксированных значений, так и прорисовать график зависимости от температур вручную.

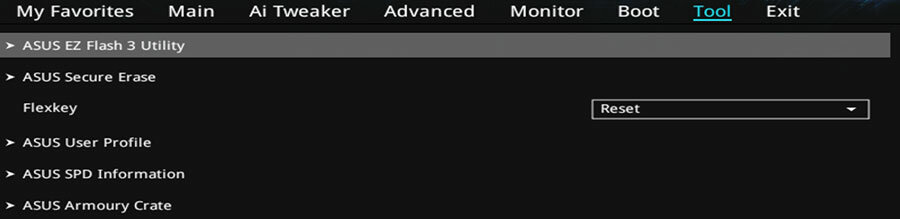

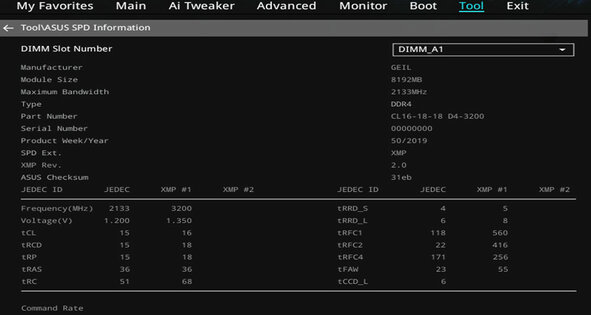

Из раздела Tools самым полезным «инструментом» можно считать обновление прошивки, сразу после него — SPD info, а также расширенные данные о режиме работы видеокарты.
Отзыв
ASUS PRIME TRX40-PRO — сбалансированное и продуманное решение, которое смело можно рекомендовать как основу высокопроизводительной системы. Плата небольшого формата (для данной платформы) с качественной системой питания, всеми необходимыми разъемами и интерфейсами. При этом нет дополнительных «фишек» вроде 2,5- или 10-гигабитного Ethernet, Wi-Fi-модуля и других, увеличивающих и без того немалую цену продукта. В пику современным веяниям, к PRIME TRX40-PRO можно подключить подсветку, а также использовать в качестве открытого стенда — необходимые инструменты для управления вне корпуса размещены на плате.
Плюсы
- Мощная подсистема питания.
- Продуманная компоновка элементов и узлов.
- Богатый выбор инструментов для разгона и тонкой настройки.
- Три M.2-слота для накопителей.
- Компактная система охлаждения на системной логике, VRM.
Может не понравиться
- Цена.
