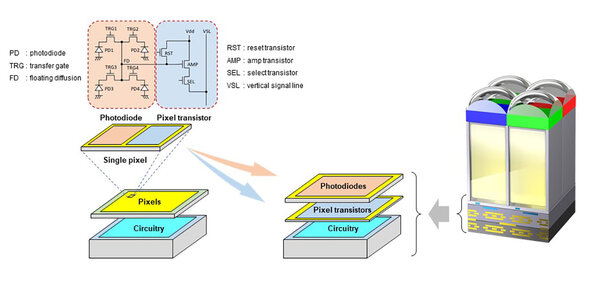

Компании Sony удалось разработать первую в мире технологию многослойной компоновки датчиков CMOS. В то время как фотодиоды и пиксельные транзисторы в обычных сенсорах размещаются на одной подложке, новая технология позволяет разделить их и поместить на разные слои, уложенные друг на друга. По словам компании, это должно почти вдвое увеличить уровень сигнала насыщения, расширить динамический диапазон и снизить шум.

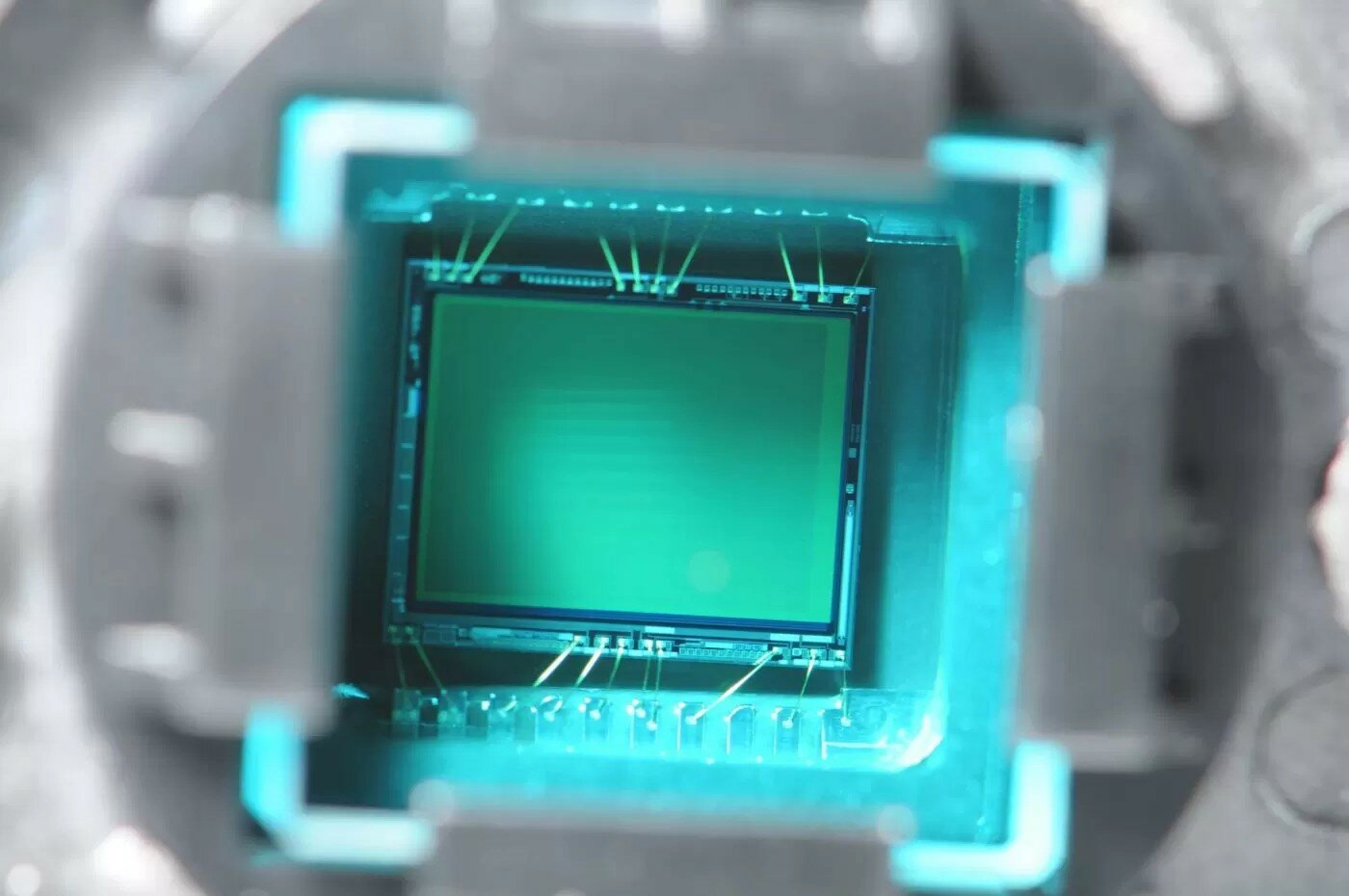

Обычный CMOS-датчик состоит из пикселей с задней подсветкой, установленных на микросхеме. Внутри пиксельного чипа на одном слое расположены фотодиоды для преобразования света в электрические сигналы и пиксельные транзисторы для управления сигналами. Повышение уровня сигнала насыщения в пределах ограничений форм-фактора играет важную роль в достижении высокого качества снимков с широким динамическим диапазоном.

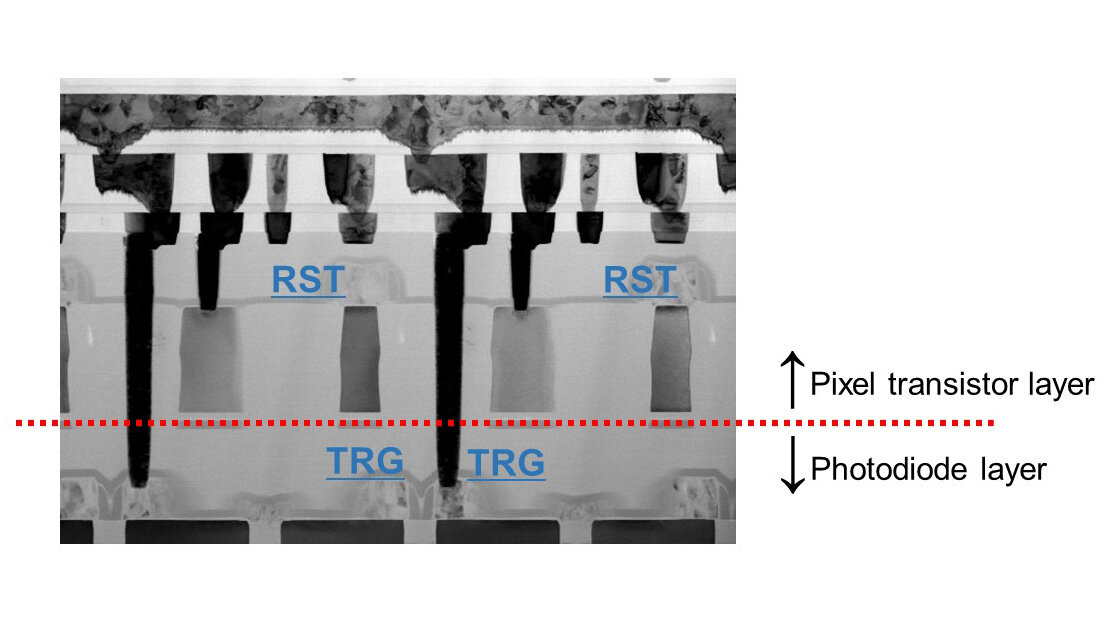

Поскольку пиксельные транзисторы благодаря новой компоновке занимают отдельный слой без фотодиодов, их размер можно увеличить. Это в свою очередь может уменьшить уровень шума на изображениях при съёмке в условиях слабого освещения и в ночное время суток. Sony представила пока только технологию, поэтому до готового рабочего датчика ещё далеко. Первыми датчики с двухслойной компоновкой, предположительно, получат беззеркальные фотоаппараты производителя, хотя компания видит им применение и в камерах смартфонов.
